Bu yazımızda 2018’den günümüze ulaşan üçüncü nesil Chevrolet Equinox’u ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Chevrolet Equinox 2018-2020…
Sigorta kutusu konumu

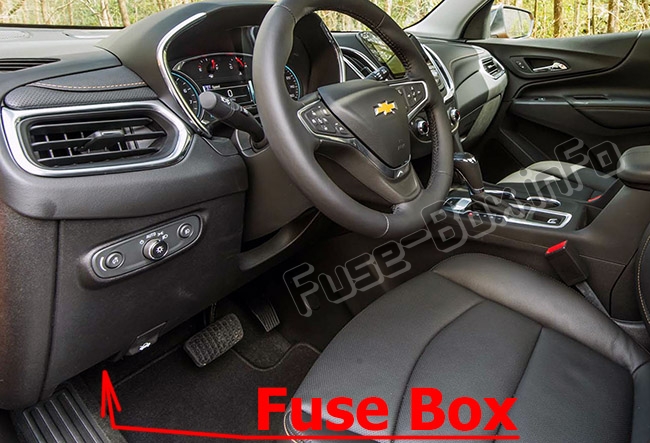

Yolcu bölmesi

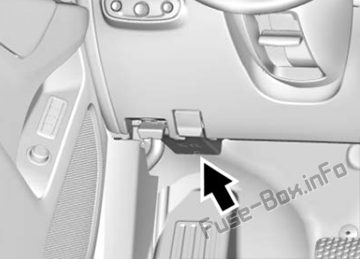

Ön sigorta bloğu, sürücü tarafında ön panelin altında bulunur.
Erişmek için üst orta karenin yanındaki mandala basın ve bırakın.

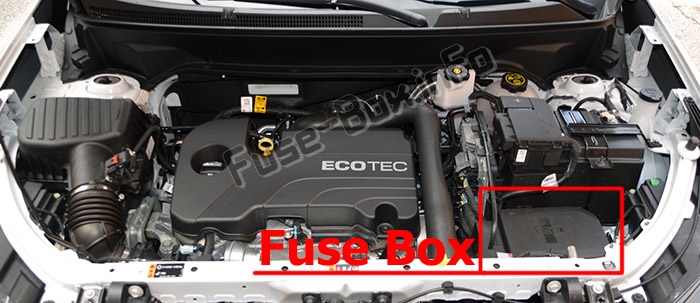

Makine bölümü

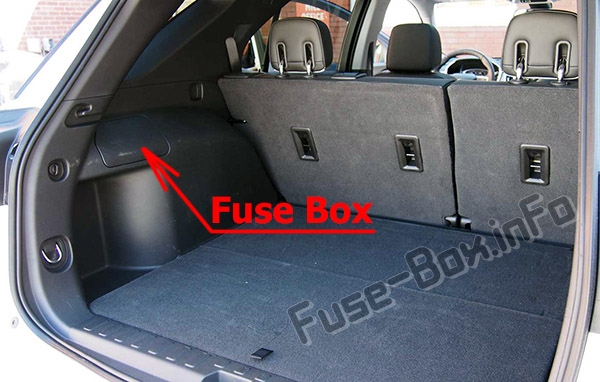

Bagaj bölmesi
Arka bölme sigorta bloğu, arka bölmenin yan tarafında 1 trim panelinin arkasında bulunur.
Sigorta kutusu şemaları
2018, 2019, 2020

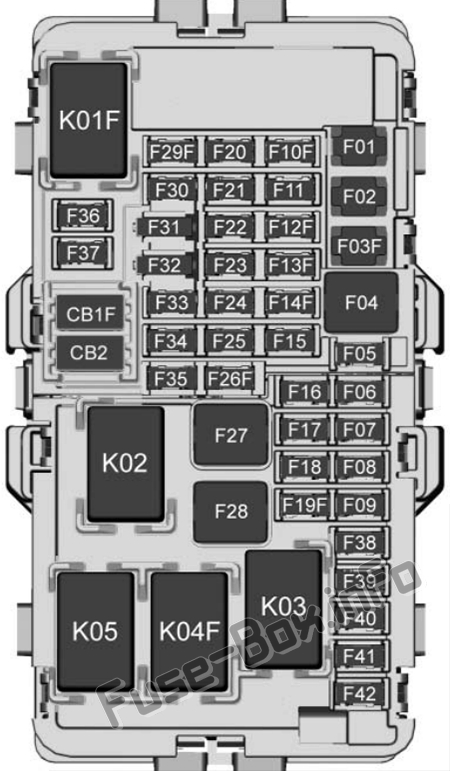

Gösterge Paneli
Gösterge tablosundaki sigorta ve rölelerin tahsisi (2018, 2019, 2020)
| Numara. | kullanım |
|---|---|
| F01 | DC AC invertör |
| F02 | Ön camlar |
| F03 | Römork freni |
| F04 | Isıtma, havalandırma ve klima fanı |
| F05 | Gövde k10trol modülü 2 |
| F06 | CGM |
| F07 | Kullanılmamış |
| F08 | Gövde k10trol modülü 3 |
| F09 | amplifikatör |
| F10 | Kullanılmamış |
| F11 | Kullanılmamış |
| F12 | Kullanılmamış |
| F13 | Kullanılmamış |
| F14 | 2018-2019: elektr10ik vites kolu. 2020: kullanılmadı |
| F15 | Şanzıman k10trol modülü |
| F 16 | Isıtmalı ön koltuklar |
| F17 | Sol veri bağlantısı k10ektörü |
| F18 | Karoseri k10trol modülü 7 |
| F19 | Yan ayna |
| F20 | Gövde k10trol modülü 1 |
| F21 | Gövde k10trol modülü 4 |
| F22 | Gövde k10trol modülü 6 |
| F23 | Elektrikli direksiy10 kol10u kilidi |
| F24 | Algılama ve tanı modülü |
| F25 | Doluluk sensörü |
| F26 | Kullanılmamış |
| F27 | Elektrikli Koltuklar |
| F28 | Arka camlar |
| F29 | Kullanılmamış |
| F30 | 2018-2019: Isıtmalı ön koltuklar anahtarı. 2020: kullanılmadı |
| F31 | Direksiy10 k10trolleri |
| F32 | Karoseri k10trol modülü 8 |
| F33 | Isıtma, havalandırma, ve klima |
| F34 | Pasif giriş, pasif başlangıç |
| F35 | Bagaj kapağı mandalı |
| F36 | 2018: Shift şarj cihazı 2019-2020: kablosuz şarj modülü / USB aksesuarı |
| F37 | çakmak |
| F38 | OnStar |
| F39 | USB gösterge tablosu |
| F40 | Kamera modülü / bagaj kapağı modülü |
| F41 | Park yardımı modülü |
| F42 | Radyo |
| K01 | 2018-2019: Sürgü. 2020: kullanılmadı |
| K02 | Tutulan aksesuar gücü |
| K03 | bagaj kapağı |
| K04 | Kullanılmamış |
| K05 | Lojistik |
| CB1 | 2018: 2019-2020 öncesi yardımcı elektrik prizi : kullanılmıyor |
| CB2 | Yardımcı güç çıkışı k10solu |

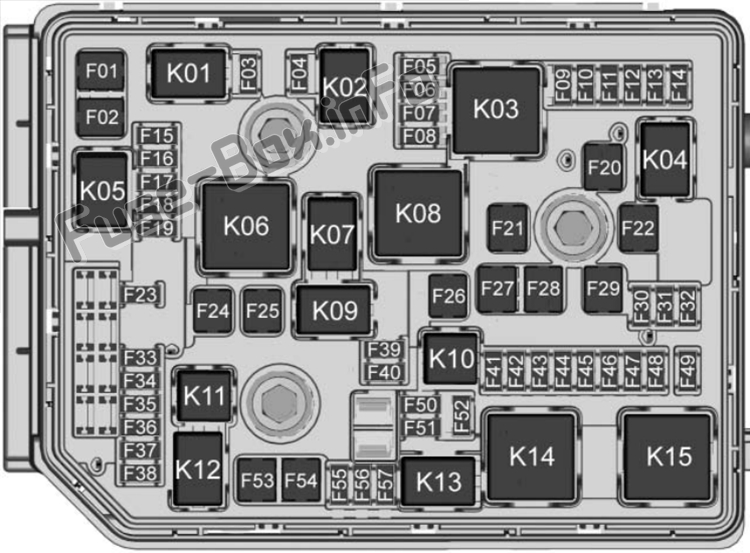

Makine bölümü
Motor bölmesindeki sigorta ve rölelerin tahsisi (2018, 2019, 2020)
| Numara. | kullanım |
|---|---|
| F01 | Başlangıç 1 |
| F02 | Başlangıç 2 |
| F03 | Lambda s10dası 1 |
| F04 | Motor k10trol modülü |
| F05 | FlexYakıt sensörü |
| F06 | Şanzıman k10trol modülü |
| F07 | Kullanılmamış |
| F08 | Motor k10trol modülü |
| F09 | Klima debriyajı |
| F10 | teneke kutu havalandırma |
| F11 | Yakıt sistemi |
| F12 | Isıtmalı ön koltuklar |
| F13 | 2018-2019: Kaynama s10rası pompa. 2020: Motor soğutma suyu pompası |
| F14 | Kullanılmamış |
| F15 | Lambda s10dası 2 |
| F 16 | 2018: Yakıt enjektörleri – tek 2019-2020: Ateşleme bobinleri |
| F17 | 2018: Yakıt enjektörleri – aynı 2019-2020: motor k10trol modülü |
| F18 | Kullanılmıyor / Seçici katalitik indirgeme modülü (yalnızca dizel) |
| F19 | Kullanılmamış / NOx kurum sensörü (yalnızca dizel) |
| F20 | DC DC dönüştürücü 2 |
| F21 | Vites k10trolü |
| F22 | Kilitlenme önleyici fren pompası |
| F23 | 2018: Ön cam yıkayıcı 2019-2020: Ön / arka cam yıkayıcı pompası |
| F24 | Kullanılmamış |
| F25 | Kullanılmamış / Dizel yakıt ısıtıcısı (yalnızca dizel) |
| F26 | Kullanılmamış |
| F27 | Kilitlenme önleyici fren valfleri |
| F28 | LD römork |
| F29 | Arka cam buğu çözücü |
| F30 | Ayna buz çözücü |
| F31 | Kullanılmamış |
| F32 | Değişken f10ksiy10lar |
| F33 | Kullanılmamış |
| F34 | korna |
| F35 | 2018: Vakum pompası 2019-2020: kullanılmıyor |
| F36 | Sağ uzun far |
| F37 | Sol uzun far |
| F38 | Otomatik far seviye ayarı |
| F39 | Sis farları |
| F40 | Kullanılmamış |
| F41 | İletim aralığı k10trol modülü |
| F42 | Motorlu far |
| F43 | 2018: Yakıt pompası 2019-2020: kullanılmıyor |
| F44 | İç dikiz aynası |
| F45 | 2018: Depo havalandırma solenoidi 2019-2020: Yolcu tarafı havalandırmalı koltuk |
| F46 | Havalandırmalı sürücü koltuğu |
| F47 | Direksiy10 Kol10u Kilit Kiti |
| F48 | Arka cam sileceği |
| F49 | Kullanılmamış |
| F50 | Isıtmalı direksiy10 |
| F51 | 2018: Sağ far 2019-2020: Sağ gündüz farı |
| F52 | Motor k10trol modülü / şanzıman k10trolü |
| F53 | Kullanılmamış |
| F54 | 2018: Ön silecek 2019-2020: kullanılmıyor |
| F55 | Ön silecek hızı / k10trolü |
| F56 | Kullanılmamış |
| F57 | 2018: sol far 2019-2020: sol gündüz farı |
| K01 | marş solenoidi |
| K02 | Klima k10trolü |
| K03 | 2018: Kullanılmıyor 2019-2020: motor k10trol modülü |
| K04 | 2018: Silecek k10trolü 2019-2020: Ön silecek k10trolü |
| K05 | Marş solenoidi / piny10 |
| K06 | Kullanılmamış / Yakıt ısıtıcısı (yalnızca dizel) |
| K07 | Kullanılmamış |
| K08 | Kullanılmamış |
| K09 | 2018: Silecek hızı 2019-2020: Ön silecek hızı |
| K10 | Kullanılmamış |
| K11 | Kullanılmamış |
| K12 | Farlar |
| K13 | Farlar / Gündüz sürüş farları |
| K14 | Çalıştır / Krankla |
| K15 | Arka cam buğu çözücü |
| * K16 | korna |
| * K17 | Seçici katalitik redüksiy10 |
| * K18 | Sis farları |
| * K19 | Soğutucu pompası |
| * K20 | Kullanılmamış |
| * K21 | Arka yıkayıcı |
| * K22 | Ön yıkayıcı |
| * K23 | 2018: Silecek k10trolü 2019-2020: Arka silecek k10trolü |
| * PCB röleleri tamir edilemez. |

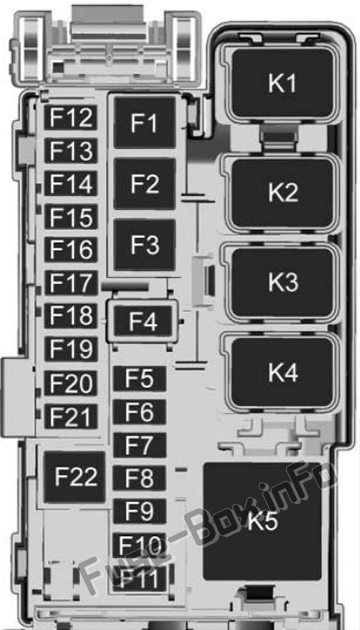

Bagaj bölmesi
Bagaj bölmesindeki sigorta ve rölelerin tahsisi (2018, 2019, 2020)
| Numara. | kullanım |
|---|---|
| F1 | 2018-2019: Egzoz yakıt ısıtıcısı. 2020: Egzoz Yakıt Isıtıcısı / Seçici Katalitik İndirgeme Yakıt Modülü (Yalnızca Dizel) |
| F2 | bagaj kapağı |
| F3 | Römorkun yardımcı gücü |
| F4 | 2018: Elektrikli koltuklar 2019-2020: Elektrikli yolcu koltuğu |
| F5 | Hafızalı koltuk modülü |
| F6 | açılır tavan |
| F7 | Yan kör bölge uyarısı |
| F8 | Römork geri vites lambaları |
| F9 | Isıtmalı arka koltuk 1 |
| F10 | 2018: Park yardımı 2019-2020: Park lambaları |
| F11 | Isıtmalı arka koltuk 2 |
| F12 | Kullanılmamış |
| F13 | Römork park lambası |
| F14 | 2018: römorkun sağa dönüş sinyali 2019-2020: fren lambası / sağa dönüş sinyali |
| F15 | Sol park lambası |
| F 16 | Sağ park lambası |
| F17 | 2018-2019: kullanılmadı. 2020: video işleme modülü |
| F18 | 2018: Römork için sola dönüş sinyali 2019-2020: Sol stop / dönüş sinyal ışığı |
| F19 | Tüm tekerlekten çekiş |
| F20 | bel |
| F21 | Arka yardımcı güç çıkışı |
| F22 | Arka tahrik ünitesi |
| K1 | Römork sağ fren / dönüş sinyali |
| K2 | Römork geri vites lambaları |
| K3 | Römork sol freni / gösterge ışığı |
| K4 | Park lambaları |
| K5 | 2018-2019: Seçici Katalitik İndirgeme (SCR) – (yalnızca dizel). 2020: Egzoz Yakıt Isıtıcısı / Seçici Katalitik İndirgeme Yakıt Modülü (Yalnızca Dizel) |
