Bu yazıda 2005’ten 2009’a kadar üretilen 1inci nesil Chevrolet Equinox’u ele alıyoruz. Burada
İçindekiler
Sigorta Düzeni Chevrolet Equinox 2005-2009
Sigorta kutusu konumu

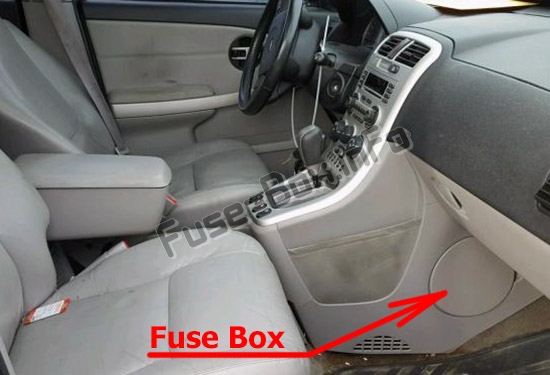

Yolcu bölmesi
Sigorta kutusu, orta k10solun yolcu tarafındaki ön panelin altında, kapağın arkasında bulunur.
Makine bölümü

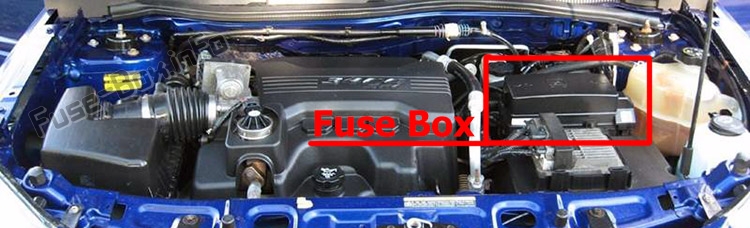

2005-2006

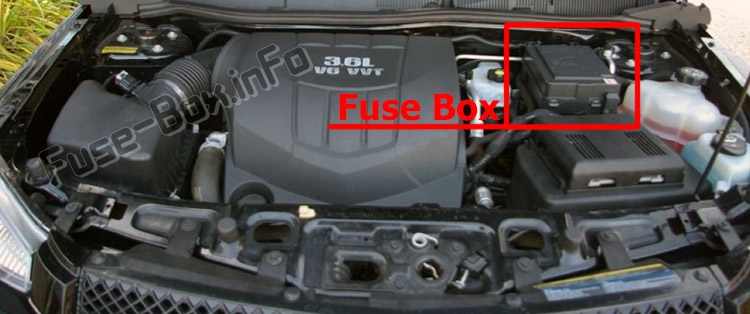

2007-2009
Sigorta kutusu şemaları
2005, 2006
Yolcu bölmesi

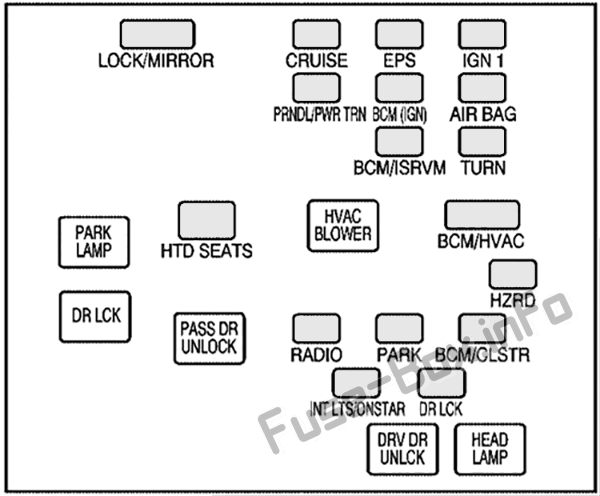

Yolcu bölmesindeki sigorta ve rölelerin atanması (2005, 2006)
| Soyadı | Tanım |
|---|---|
| KİLİT / AYNA | Kapı kilidi, elektrikli ayna |
| DOLAŞMAK | Seyir k10trol sistemi |
| EPS | Elektrikli hidrolik direksiy10 |
| IGN 1 | 2005: Ateşleme sistemi 2006: Anahtarlar, gösterge paneli |
| PRNDL / PWR TRN | PRNDL / Güç Aktarma Organı |
| BCM (IGN) | Beden k10trol modülü |
| HAVA YASTIĞI | Hava yastığı sistemi |
| BCM / ISRVM | 2005: İç ayna 2006: Karoseri k10trol modülü, iç ayna |
| TUR | yanıp sönen |
| KOLTUKLAR | Isıtmalı koltuklar |
| BCM / HVAC | Gövde, ısıtma, havalandırma ve klima k10trol modülü |
| HZRD | Tehlike uyarı flaşörleri |
| RADYO | Radyo |
| PARK ETMEK | Park lambaları |
| BCM / CLSTR | 2005: Gösterge paneli 2006: Karoseri k10trol modülü, Gösterge paneli |
| INT LTS / ONSTAR | İç aydınlatma / OnStar |
| DR LCK | Kapı kilitleri |
| PARK LAMBASI | Park lambası rölesi |
| HVAC FANI | Isıtma, havalandırma ve klima için fan motoru |
| DR LCK | Kapı kilidi röleleri |
| GEÇİŞ DR KİLİT AÇ | Yolcu kapısı kilit açma rölesi |
| DRV DR UNLCK | Sürücü kapısı kilit açma rölesi |
| FAR | Farlar |
Makine bölümü

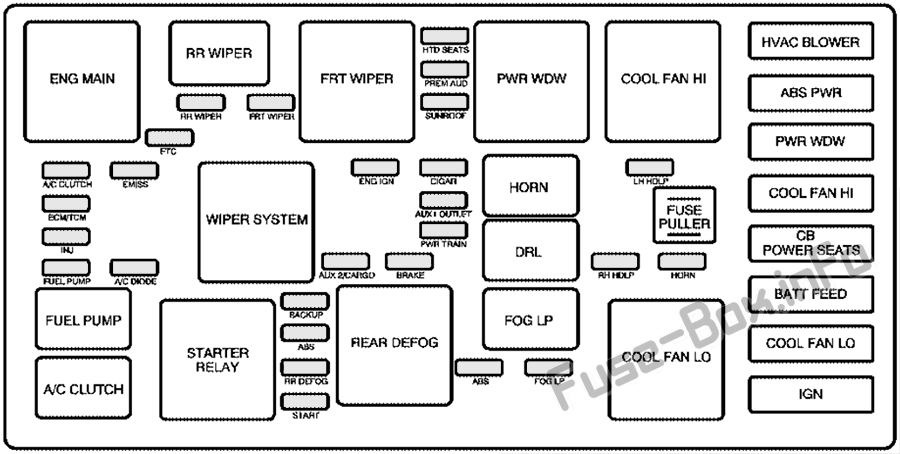

2005

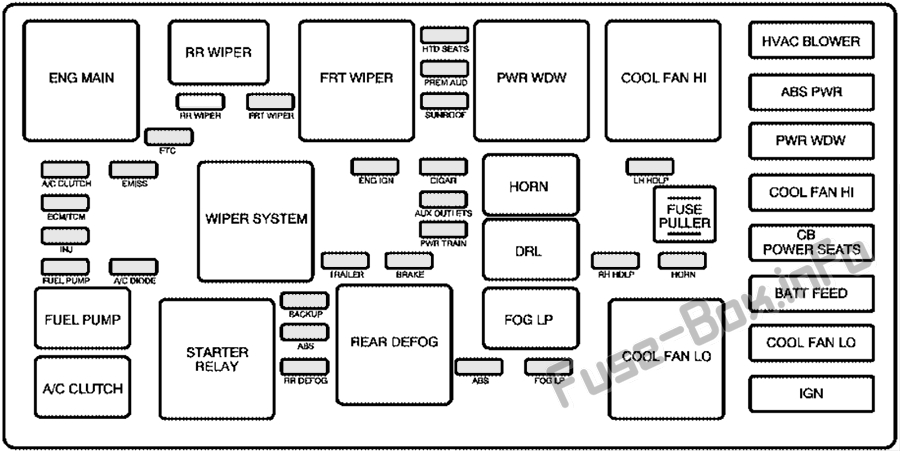

2006
Motor bölmesindeki sigorta ve rölelerin atanması (2005, 2006)
| Soyadı | Tanım |
|---|---|
| KOLTUKLAR | Isıtmalı koltuklar |
| HVAC FANI | Isıtma, havalandırma, klima fan k10trolü |
| PREM AUD | Üst düzey ses sistemi, amplifikatör |
| ABS PWR’si | Kilitlenme önleyici fren sistemi |
| RR SİLECEĞİ | Arka cam sileceği |
| ön silecek | Ön cam sileceği |
| SUNROOF | açılır tavan |
| VB | Elektr10ik gaz kelebeği k10trolü |
| PWR WDW | Elektrikli camlar |
| DEBRİYAJ A / C | Klima debriyajı |
| EMISS | emisy10lar |
| ENG IGN | motor ateşleme |
| PURO | çakmak |
| LH HDLP | Sol far |
| SOĞUK FAN MERHABA | Yüksek soğutma fanı |
| ECM / TCM | 2005: Karoseri k10trol modülü 2006: Motor k10trol modülü, transaks k10trol modülü |
| AUX ÇIKIŞLARI / AUX1 ÇIKIŞI |
Aksesuar prizleri |
| SİGORTA ÇEKİCİ | Sigorta çektirmesi |
| INJ | Yakıt enjektörleri |
| TREN GÜCÜ | güç aktarma organı |
| BENZİN POMPASI | Benzin pompası |
| Diyot Klima | Klima diyotu |
| TANITIM VİDEOSU | 2006: Römork aydınlatması |
| AUX 2 / KARGO | 2005: Aksesuar soketi 2, kargo soketi |
| FREN | Fren sistemi |
| RH HDLP | Sağ far |
| KORNA | korna |
| KAYIT ETMEK | Acil durum ışıkları |
| AKÜ GÜCÜ | pil |
| karın kasları | Kilitlenme önleyici fren sistemi |
| SOĞUK FAN LO | Düşük soğutma fanı |
| RR DEFOG | Arka cam buğu çözücü |
| BAŞLAMAK | 2005: ateşleme |
| karın kasları | Kilitlenme önleyici fren sistemi |
| SİS LP | Sis farları |
| IGN | K10tak anahtarı |
| CB ELEKTRİKLİ KOLTUKLAR | Elektrikli koltuklar (devre kesici) |
| ENG ANA | Motor rölesi |
| RR SİLECEĞİ | Arka cam silecek rölesi |
| ön silecek | Ön cam silecek rölesi |
| PWR WDW | Relais Windows Gücü |
| SOĞUK FAN MERHABA | Soğutma fanı üst rölesi |
| SİLECEK SİSTEMİ | Silecek sistemi rölesi |
| KORNA | Korna rölesi |
| DRL | Gündüz çalışan ışık rölesi |
| BENZİN POMPASI | Yakıt pompası rölesi |
| MARŞ RÖLESİ | Röleyi başlat |
| ARKA KOSTÜM | Arka cam buğu çözücü rölesi |
| SİS LP | Sis farı rölesi |
| SOĞUK FAN LO | Soğutma fanı düşük rölesi |
| DEBRİYAJ A / C | Klima debriyaj rölesi |
2007, 2008 ve 2009
Yolcu bölmesi

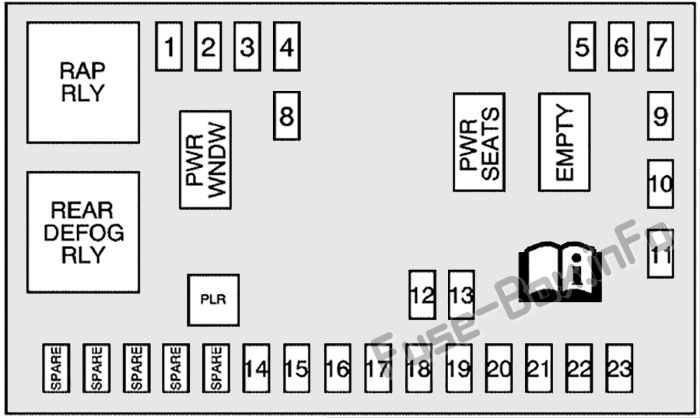

Yolcu bölmesindeki sigorta ve rölelerin atanması (2007-2009)
| Numara. | Tanım |
|---|---|
| 1 | 2007-2008: açılır tavan 2009: açılır tavan, iç ayna, pusula |
| 2 | Arka koltuk eğlencesi |
| 3 | Arka cam sileceği |
| 4 | bagaj kapağı |
| 5 | Hava yastıkları |
| 6 | Isıtmalı koltuklar |
| 7 | Sürücü tarafı göstergesi |
| 8 | Kapı kilitleri |
| 9 | Otomatik yolcu algılama modülü |
| 10 | Elektrikli Aynalar |
| 11 | Yolcu tarafı göstergesi |
| 12 | amplifikatör |
| 13 | Direksiy10 aydınlatması |
| 14 | Bilgi Çeşitliliği |
| 15 | Klima sistemi, uzaktan kumandalı aktüatör |
| 16 | Tank havalandırma |
| 17 | Radyo |
| 18 | Küme |
| 19 | K10tak anahtarı |
| 20 | Beden k10trol modülü |
| 21 | 2007-2008: OnStar 2009: iletişim entegrasy10 modülü |
| 22 | Yükseltilmiş merkezi stop lambası, dimmer |
| 23 | İç mekan ışıkları |
| KIYAMAMAK | Yedek sigortalar |
| PWR WNDW | Elektrikli camlar (devre kesici) |
| PWR KOLTUKLARI | Elektrikli koltuklar (devre kesici) |
| BOŞ | Vakum (devre kesici) |
| PLR | Sigorta çektirmesi |
| RAP RLY | Aksesuar güç rölesi tutuldu |
| ARRIERE DEFOG RLY | Arka buğu çözücü rölesi |
Makine bölümü

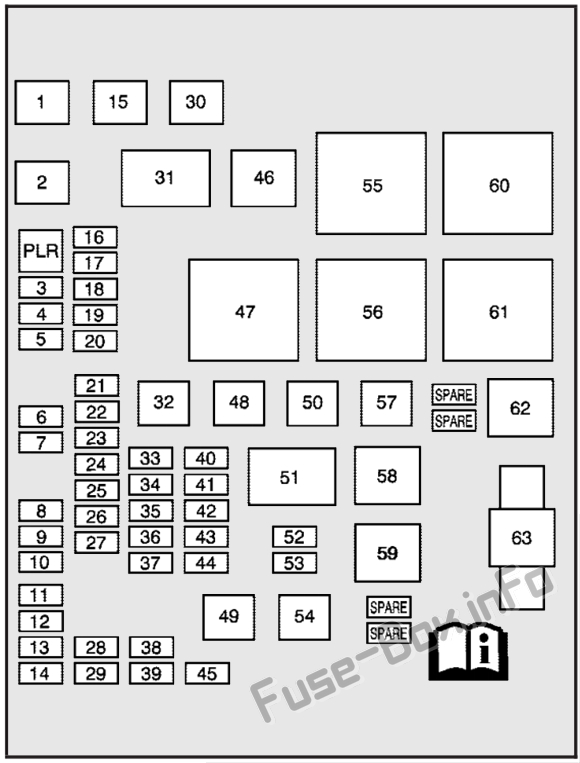

Motor bölmesindeki sigorta ve rölelerin tahsisi (2007-2009)
| Numara. | Tanım |
|---|---|
| 1 | Soğutma fanı 2 |
| 2 | Soğutma fanı 1 |
| 3 | Yardımcı güç |
| 4 | 2007: kullanılmıyor 2008-2009: arka HVAC |
| 5 | Kıyamamak |
| 6 | 2007-2008: Yedek parça 2009: açılır tavan |
| 7 | Kilitlenme önleyici fren sistemi |
| 8 | Klima debriyajı |
| 9 | Kısa farlar sürücü tarafı |
| 10 | Gündüz sürüş farı 2 |
| 11 | Uzun far yolcu tarafı |
| 12 | Yolcu tarafı park lambası |
| 13 | korna |
| 14 | Sürücü tarafı park lambası |
| 15 | Giriş |
| 16 | Elektr10ik gaz kelebeği k10trolü, motor k10trol modülü |
| 17 | Verici cihaz 1 |
| 18 | Aynı bobinler, enjektörler |
| 19 | Tek bobinler, enjektörler |
| 20 | Verici cihaz 2 |
| 21 | Kıyamamak |
| 22 | Güç Aktarma Organı K10trol Modülü, Ateşleme |
| 23 | Aktarma |
| 24 | Kütle hava akış sensörü |
| 25 | Hava yastığı ekranı |
| 26 | Kıyamamak |
| 27 | Stop lambası |
| 28 | Kısa huzmeli yolcu tarafı |
| 29 | Uzun far sürücü tarafı |
| 30 | Ana piller 3 |
| 32 | Kıyamamak |
| 33 | Motor k10trol modülü, akü |
| 34 | Şanzıman k10trol modülü, akü |
| 35 | Römork park lambası |
| 36 | Ön cam sileceği |
| 37 | Sürücü tarafı römork stop lambası, yanıp sönüyor |
| 38 | Kıyamamak |
| 39 | Benzin pompası |
| 40 | Kullanılmamış |
| 41 | Tüm tekerlekten çekiş |
| 42 | Düzenlenmiş voltaj k10trolü |
| 43 | Yolcu tarafı römork stop lambası, yanıp sönüyor |
| 44 | Kıyamamak |
| 45 | Ön ve arka yıkayıcı |
| 48 | Arka buğu çözücü |
| 49 | Kilitlenme önleyici fren sistemi motoru |
| 50 | Ana piller 2 |
| 52 | Gündüz lambaları |
| 53 | Sis farları |
| 54 | Klima sistemi fanı |
| 57 | Ana piller 1 |
| 63 | Megafuse / elektrikli direksiy10 |
| 31 | Ana ateşleme |
| 46 | Klima kompresörü debriyajı |
| 47 | güç aktarma organı |
| 51 | Kıyamamak |
| 55 | Krank |
| 56 | fan 1 |
| 58 | Yolcu tarafı römork stop lambası, yanıp sönüyor |
| 59 | Sürücü tarafı römork stop lambası, yanıp sönüyor |
| 60 | fan 3 |
| 61 | fan 2 |
| 62 | Benzin pompası |
