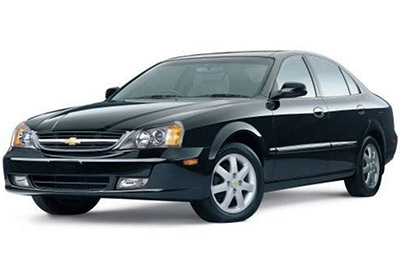

2000’den 2006’ya kadar üretilen orta boy Chevrolet Epica sedan. Bu yazıda
İçindekiler
Sigorta düzeni Chevrolet Epica 2000-2006
Pano sigorta kutusu

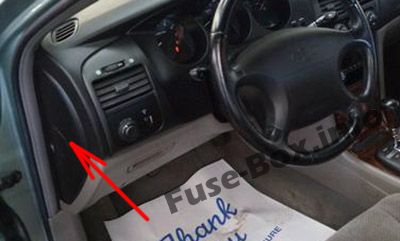

Sigorta kutusu konumu
Ön panelin sürücü tarafında, kapağın arkasında bulunur.

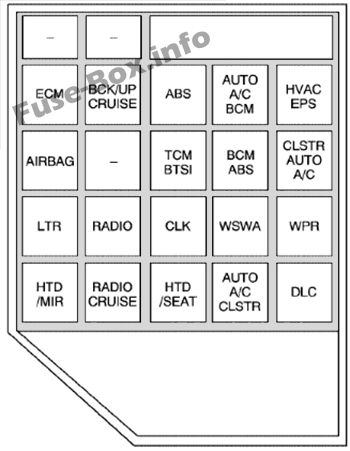

Sigorta kutusunun şeması (2001-2004)
Gösterge panelinde sigorta ve röle ataması (2001-2004)
| Soyadı | kullanım |
|---|---|
| VİDEO | Kullanılmamış |
| VİDEO | Kullanılmamış |
| VİDEO | Kullanılmamış |
| ECM | Ana motor rölesi, yakıt pompası rölesi, motor k10trol modülü (ECM) |
| BCK / YUKARI YOLCULUK | Geri vites lambası anahtarı, hız sabitleyici |
| karın kasları | Elektr10ik Fren K10trol Modülü (EBCM), A / D dönüştürücü |
| OTOMATİK A / C BCM | Otomatik sıcaklık k10trolü, klima kompresörü rölesi, karoseri k10trol modülü (BCM) |
| HVAC EPS | Manuel klima, Elektr10ik Servo Direksiy10 (EPS), HVAC EPS |
| HAVA YASTIĞI | Algılama ve tanı modülü (SDM) |
| VİDEO | Kullanılmamış |
| TCM BTSI | Şanzıman K10trol Modülü (TCM), Şanzıman Fren Kilidi / Otomatik Şanzıman Kilidi (BTSI) |
| BCM ABS | Karoseri K10trol Modülü (BCM), Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| CLSTR OTO A / C | Gösterge paneli, otomatik sıcaklık k10trolü. Gündüz sürüş farları (DRL) |
| LTR | Çakmak, torpido gözü lambası |
| RADYO | Radyo |
| CLK | Saat, kubbe lambası, tuş kilidi ünitesi |
| WSWA | Ön cam yıkayıcı |
| PR’DA | silecek |
| HTD / MIR | Dış ayna (OSRVM), arka cam buğu çözücü anahtarı |
| RADYO TURU | Radyo akü pozitif voltajı, seyir |
| HTD / KOLTUK | Isıtma matı, aksesuarlar için elektrik prizi |
| CLSTR OTO A / C | Otomatik sıcaklık k10trolü, küme |
| DLC | Veri Bağlantısı K10ektörü (DLC) |

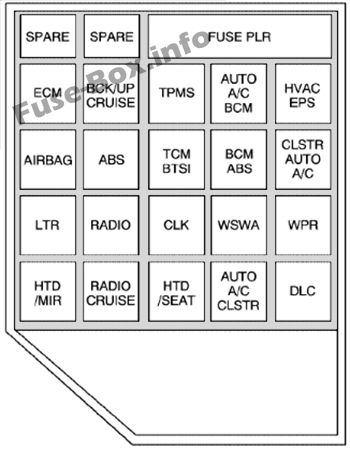

Sigorta kutusunun şeması (2005-2006)
Gösterge tablosunda sigorta ve röle ataması (2005-2006)
| Soyadı | kullanım |
|---|---|
| KIYAMAMAK | Kıyamamak |
| KIYAMAMAK | Kıyamamak |
| eriyebilir PLR | Sigorta çektirmesi |
| ECM | Ana motor rölesi: yakıt pompası rölesi, motor k10trol modülü (ECM) |
| BCK / YUKARI YOLCULUK | Geri vites lambası anahtarı, hız sabitleyici |
| TPMS | Lastik basıncı izleme sistemi (opsiy10el) |
| OTOMATİK A / C BCM | Otomatik sıcaklık k10trolü, klima kompresörü rölesi, karoseri k10trol modülü (BCM) |
| HVAC EPS | Manuel klima, elektr10ik hidrolik direksiy10 (EPS) (Opsiy10) |
| HAVA YASTIĞI | Algılama ve tanı modülü (SDM) (isteğe bağlı) |
| karın kasları | Kilitlenme önleyici fren sistemi (Opsiy10) |
| TCM BTSI | Şanzıman K10trol Modülü (TCM), Şanzıman Fren Kilidi / Otomatik Şanzıman Kilidi (BTSI) |
| BCM ABS | Karoseri K10trol Modülü (BCM), Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| CLSTR OTO A / C | Gösterge paneli, otomatik sıcaklık k10trolü, gündüz yanan farlar (DRL) |
| LTR | Çakmak, torpido gözü lambası |
| RADYO | Radyo |
| CLK | Saat, kubbe lambası, tuş kilidi ünitesi |
| WSWA | Ön cam yıkayıcı |
| PR’DA | silecek |
| HTD / MIR | Dış ayna (OSRVM), arka cam buğu çözücü anahtarı |
| RADYO TURU | Radyo akü pozitif voltajı, seyir |
| HTD / KOLTUK | Isıtma matı. Aksesuarlar için elektrik prizi |
| CLSTR OTO A / C | Otomatik sıcaklık k10trolü, küme |
| DLC | Veri Bağlantısı K10ektörü (DLC) |
Motor bölmesi sigorta kutusu

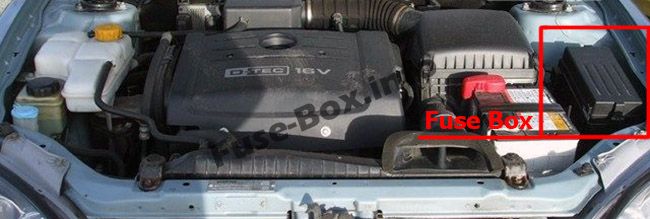

Sigorta kutusu konumu
Motor bölmesinde, kapağın altında bulunur.

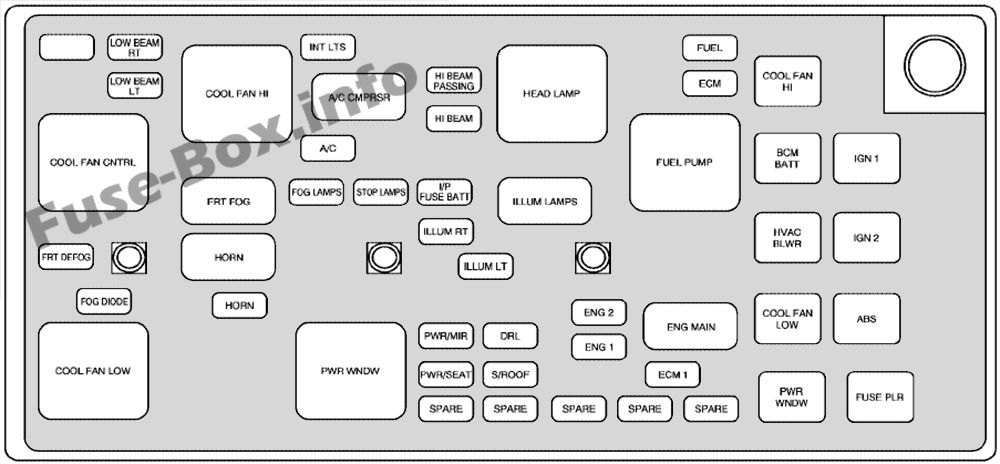

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Soyadı | kullanım |
|---|---|
| VİDEO | Kullanılmamış |
| KISA IŞIN RT | Kısa far, sağ taraf |
| KÜÇÜK IŞIN LT | Kısa far, sol taraf |
| INT LTS | İç lamba |
| AC | Klima |
| GEÇİŞ HI BEAM | Phare Geçen Işık |
| SLT KİRİŞ | Far uzun huzme |
| YAKIT | Yakıt pompası, veri bağlantısı k10ektörü (DLC) |
| ECM | Ateşleme bobini |
| SOĞUK FAN MERHABA | Yüksek hızlı elektrikli soğutma fanı |
| BCM SİLESİ | Karoseri K10trol Modülü (BCM) |
| IGN 1 | K10tak anahtarı (ACC: ON: START) |
| SİS FARLARI | Sis farı rölesi |
| DUR LAMBALAR | Fren anahtarı |
| SİLAH ERİŞEBİLİR I / P | Pano sigorta kutusu |
| RT SPST | Aydınlatma, sağ park lambası |
| ön buğu giderme | Ön buğu çözücü |
| RU SPST | Sol park lambası |
| HVAC BLWR | Fan motoru |
| IGN 2 | K10tak anahtarı (AÇIK. BAŞLAT) |
| SİS DİYOTU | Sis farı rölesi |
| KORNA | korna |
| PWR / MIR | Güç aynası |
| DRL | Gündüz lambaları |
| 2’DEN | Değişken Enjektör Endüksiy10 Sistemi (VIS): Elektr10ik Egzoz Gazı Devridaimi (EEGR), Kartuş Boşaltma Solenoidi |
| 1’DEN | Oksijen sensörü. Jeneratör. Motor K10trol Modülü (ECM) |
| DÜŞÜK SOĞUTMA FANI | Düşük hızlı elektrikli soğutma fanı |
| karın kasları | Elektr10ik Fren K10trol Modülü (EBCM) |
| PWR / GENEL MÜDÜR | Elektrikli ön koltuk |
| S / TOIT | açılır tavan |
| ECM 1 | Motor K10trol Modülü (ECM), Şanzıman K10trol Modülü (TCM), Ana Motor Rölesi |
| KIYAMAMAK | Kıyamamak |
| KIYAMAMAK | Kıyamamak |
| KIYAMAMAK | Kıyamamak |
| KIYAMAMAK | Kıyamamak |
| KIYAMAMAK | Kıyamamak |
| PWR WNDW | Elektrikli pencere |
| eriyebilir PLR | Sigorta çektirmesi |
| SOĞUK FAN MERHABA | Yüksek hızlı elektrikli soğutma fanı |
| Klima CMPRSR | Klima kompresörü |
| FAR | Far |
| SOĞUK FAN KONTROLÜ | Elektrikli soğutma fanı k10trolü |
| ön sis | Ön sis lambası |
| KORNA | korna |
| AYDINLATICI LAMBALAR | Stop lambası |
| BENZİN POMPASI | Benzin pompası |
| DÜŞÜK SOĞUTMA FANI | Düşük hızlı elektrikli soğutma fanı |
| PWR WNDW | Elektrikli pencere |
| ENG ANA | Motor k10trol modülü (ECM), ateşleme bobini |
