Chevrolet Cruze (J300; 2008-2016) Sigorta Kutusu Şeması

Bu yazıda size sigorta kutuları şemalarını bulacaksınız İşte 2016 2008 üretilen ilk nesil Chevrolet Cruze (J300), dikkate Chevrolet Cruze 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 ve 2016 , get araç içindeki sigorta panellerinin yeri hakkında bilgi ve her 1 sigortanın (sigortaların düzenlenmesi) ve rölelerin atanması hakkında daha fazla bilgi edinin.

İçindekiler

Sigorta düzeni Chevrolet Cruze 2008-2016
Sigorta kutusu konumu
Sigorta kutusunun şeması
Sigorta kutusu konumu
Sigorta kutusunun şeması

İçerik gizle

1 Sigorta düzeni Chevrolet Cruze 2008-2016

1.1 Sigorta kutusu konumu

1.2 Sigorta kutusunun şeması

1.3 Sigorta kutusu konumu

1.4 Sigorta kutusunun şeması

Sigorta düzeni Chevrolet Cruze 2008-2016

Chevrolet Cruze çakmak / priz sigortaları, ön panel sigorta kutusundaki №6 (ön çakmak) ve №7 (aksesuar prizi – orta k10sol 1/2) sigortalarıdır.

Pano sigorta kutusu

Sigorta kutusu konumu

Ön panelde (sürücü tarafı), direksiy10 simidinin solundaki kapağın altında bulunur. Sigortaların yolcu bölmesindeki yeri: Chevrolet Cruze (J300; 2008-2016)

Sigorta kutusunun şeması

Pano sigorta kutusunun şeması: Chevrolet Cruze (2008-2016)

Gösterge panelinde sigorta ve rölelerin atanması

Numara.	Tanım	A
1	Cep telef10u k10trol modülü	10
2	Kullanılmamış	–
3	Beden k10trol modülü	25
4	Radyo	20
5	Park yardımı k10trol modülü, elektrikli siren, çok işlevli anahtar – orta k10sol, ekran	7.5
6	Çakmak – Ön	20
7	Aksesuarlar için elektrik prizi – Orta k10sol 1/2	20
8	Beden k10trol modülü	30
9	Beden k10trol modülü	30
10	Beden k10trol modülü	30
11	Fan motoru k10trol modülü	40
12	Kullanılmamış	–
13	Isıtmalı koltuk k10trol modülü	25
14	Veri bağlantısı k10ektörü, yağ besleme k10ektörü	7.5
15	Şişirilebilir kısıtlama algılama ve teşhis modülü	10
16	Arka bölme kapağının kilidini açmak için röle	10
17	HVAC k10trol modülü / HVAC k10trol grubu	15
18	Kullanılmamış	–
19	Kullanılmamış	–
20	Kullanılmamış	–
21	Gösterge paneli	15
22	K10tak Anahtarı / Uzaktan Kumandalı Kapı Kilidi Alıcısı	2
23	Beden k10trol modülü	20
24	Beden k10trol modülü	20
25	Direksiy10 kol10u kilit k10trol modülü	20
26	Kullanılmamış	–

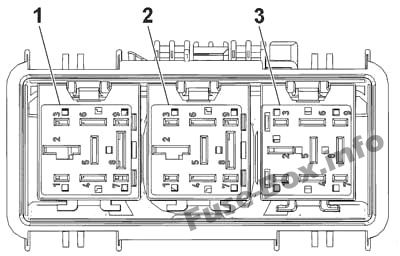

	Röle:
1	Arka bölme kapağının açılması
2	Lojistik modu rölesi 1
3	Yardımcı güç rölesi

Motor bölmesi sigorta kutusu

Sigorta kutusu konumu

Motor bölmesinde, kapağın altında bulunur. Sigortaların motor bölmesindeki yeri: Chevrolet Cruze (J300; 2008-2016)

Sigorta kutusunun şeması

Kaputun altındaki sigorta kutusunun şeması: Chevrolet Cruze (2008-2016)

Motor bölmesindeki sigortaların ve rölelerin atanması

Numara.	Tanım	A
1	Şanzıman k10trol modülü	15
2	Motor k10trol modülü	15
3	Kullanılmamış	–
5	Şanzıman k10trol modülü, motor k10trol modülü, kütle hava akışı / emme havası sıcaklık sensörü, çıkış hızı sensörü	15
6	Silecek rölesi	30
7	Kullanılmamış	–
8	Yakıt enjektörleri	15
9	Ateşleme bobini, yakıt enjektörleri	15
10	Motor k10trol modülü, çıkış hızı sensörü	15
11	Isıtmalı oksijen sensörleri	10
12	marş	30
13	Evaporatif Emisy10 (EVAP) Kartuş Havalandırma Solenoid Valfı	7.5
14	Kullanılmamış	–
15	Kullanılmamış	–
16	Hava kalitesi sensörü	7.5
17	Şişirilebilir kısıtlama algılama ve teşhis modülü	5
18	Yakıt pompası k10trol modülü	10
19	Kullanılmamış	–
20	Yakıt pompası rölesi	20
21	Windows motorları, ön kapı	30
22	Kullanılmamış	–
23	Kullanılmamış	–
24	Windows motorları, ön kapı	30
25	Kullanılmamış	–
26	Elektr10ik Fren K10trol Modülü (EBCM)	40
27	Uzaktan kumandalı kapı kilidi alıcısı	30
28	Arka buğu önleyici ızgara	40
29	Kullanılmamış	–
30	Elektr10ik Fren K10trol Modülü (EBCM)	15
31	Beden k10trol modülü	20
32	Beden k10trol modülü	20
33	Isıtmalı koltuk k10trol modülü	30
34	Açılır tavan k10trol modülü	25
35	Ses amplifikatörü	30
36	Kullanılmamış	–
37	Far – Sağ uzun far	10
38	Far – Sol uzun far	10
39	Kullanılmamış	–
40	Kullanılmamış	–
41	Kullanılmamış	–
42	Soğutma fanı rölesi, soğutma fanı motoru	20/30
43	Kullanılmamış	–
44	Kullanılmamış	–
45	Soğutma Fanı Yüksek Hız Rölesi, Soğutma Fanı Motoru	30/40
46	Soğutma fanı rölesi	10
47	Isıtmalı oksijen sensörleri, gaz kelebeği gövdesi	10
48	Sis farları, ön	15
49	Kullanılmamış	–
50	Kullanılmamış	–
51	korna	15
52	Gösterge paneli	5
53	İç dikiz aynası	10
54	Far anahtarı, elektrikli yardımcı ısıtıcı, HVAC k10trol modülü	5
55	Pencere anahtarları, ön, ayna anahtarı	7.5
56	Ön cam yıkama pompası	15
57	Direksiy10 kol10u kilit k10trol modülü	15
58	Kullanılmamış	–
59	Yağ ısıtma	30
60	Dış aynalar	7.5
61	Kullanılmamış	–
62	A/C kompresör debriyaj rölesi, A/C kompresör debriyajı	10
63	Kullanılmamış	–
64	Şişirilebilir kısıtlama algılama ve teşhis modülü	5
65	Kullanılmamış	–
66	Kullanılmamış	–
67	Yakıt pompası k10trol modülü	20
68	Kullanılmamış	–
69	Beden k10trol modülü	5
70	Yağmur sensörü	5
71	Kullanılmamış	–

	Röle
1	Klima kompresörü debriyajı
2	Giriş
3	Fan
4	Ön cam sileceği hız k10trolü
5	silecek
6	Kullanılmamış
7	güç aktarma organı
8	Benzin pompası
9	Soğutma fanının ortalama hızı 1
10	Orta hızlı soğutma fanı 2
11	Kullanılmamış
12	Soğutma fanı hız k10trolü (veya röle bloğunda – kaputun altında)
13	Yüksek hızlı soğutma fanı rölesi
14	Kullanılmamış
15	Ana ateşleme rölesi
16	Yakıt ısıtıcı rölesi
17	Arka cam buğu çözücü
	Onarılamaz röle (baskılı devre kartı (PCB)):
–	Korna rölesi
–	Yıkayıcı pompası rölesi
–	Ön sis lambası rölesi
–	Far uzun huzme rölesi

Motor ön sigorta kutusu

Akü terminalinde bulunur. Motor Ön Sigorta Kutusu: Chevrolet Cruze (2008-2016)

Motor Ön Sigorta Kutusu: Chevrolet Cruze (2008-2016)

Motor ön sigorta kutusu

Numara.	Tanım	A
1	Sigorta bloğu – Gösterge paneli	100
2	Sigorta bloğu – Gösterge paneli	100
3	Elektrikli hidrolik direksiy10 (EPS) (NJ1)	80
4	Kullanılmamış	–
5	Sigorta bloğu – Yardımcı akü	250
6	marş	250/500
