Bu yazımızda 2014’ten 2019’a kadar üretilen yedinci nesil Chevrolet Corvette’i (C7) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Chevrolet Corvette 2014-2019
Sigorta kutusu konumu

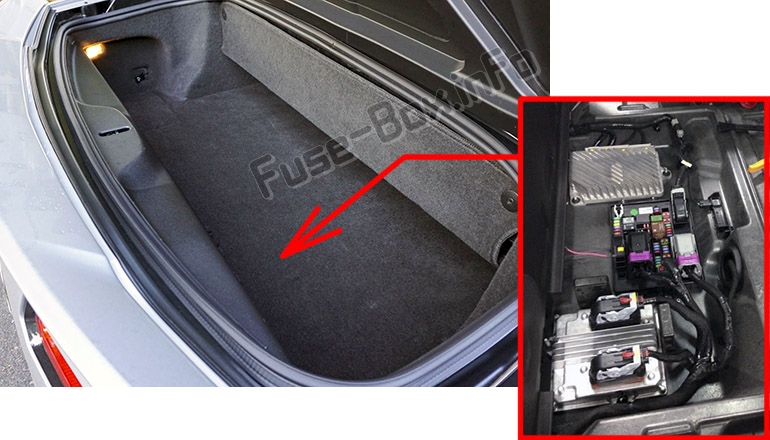

Bagaj bölmesi
Sigorta kutusu bagajda, astarın ve kapağın altında bulunur.
Makine bölümü
Sigorta kutusu motor bölmesinde (sağ tarafta) bulunur.
Sigorta kutusu şemaları
2014, 2015, 2016
Bagaj bölmesi

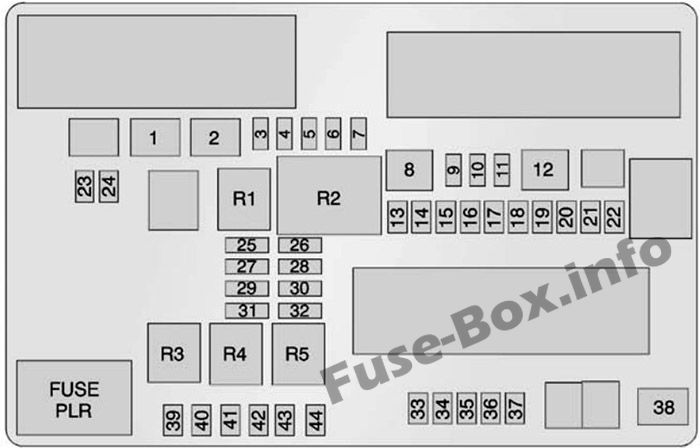

Bagaj bölmesindeki sigorta ve rölelerin tahsisi (2014-2016)
| Numara. | kullanım |
|---|---|
| 1 | Pencere |
| 2 | Sürücü koltuğu |
| 3 | PEPS 2 |
| 4 | PEPS 1 |
| 5 | Motor k10trol modülü |
| 6 | Isınmış aynalar |
| 7 | Gövde k10trol modülü 4 |
| 8 | Arka cam buğu çözücü |
| 9 | GBS |
| 10 | Gövde k10trol modülü 2 |
| 11 | Uçan |
| 12 | Elektrikli yolcu koltuğu |
| 13 | Kullanılmamış |
| 14 | Yan ayna |
| 15 | Gövde k10trol modülü 1 |
| 16 | Gövde k10trol modülü 3 |
| 17 | Otomatik yolcu algılama / algılama tanı modülü |
| 18 | Lojistik 2 |
| 19 | Karoseri k10trol modülü 8 |
| 20 | Entegre şasi k10trol modülü |
| 21 | amplifikatör |
| 22 | Arka aksesuarlar için güç çıkışı |
| 23 | 2014-2015: Arka kapama 2016: Kullanılmıyor |
| 24 | Hafızalı koltuk modülü / açılır tavan |
| 25 | PSM hırsızlık önleme |
| 26 | 2014-2015: Basınç tahliyesi (yalnızca coupe) 2016: LCM |
| 27 | OnStar (varsa) |
| 28 | Kullanılmamış |
| 29 | Kullanılmamış |
| 30 | Yakıt pompası besleme modülü |
| 31 | 2014-2015: kullanılmadı 2016: LCM Cinch Mandalı |
| 32 | Pil ayarlı voltaj k10trolü |
| 33 | Kullanılmamış |
| 34 | Cabrio üst solenoid |
| 35 | Kullanılmamış |
| 36 | Yolcu camı anahtarı |
| 37 | Ön aksesuarlar için güç çıkışı |
| 38 | Kullanılmamış |
| 39-44 | Yedek sigortalar |
| R1 | Lojistik 2 |
| R2 | Arka cam buğu çözücü |
| R3 | Kullanılmamış |
| R4 | Ön aksesuarlar için güç çıkışı |
| R5 | Hırsızlık (kapı kilidi güvenliği) |
Makine bölümü

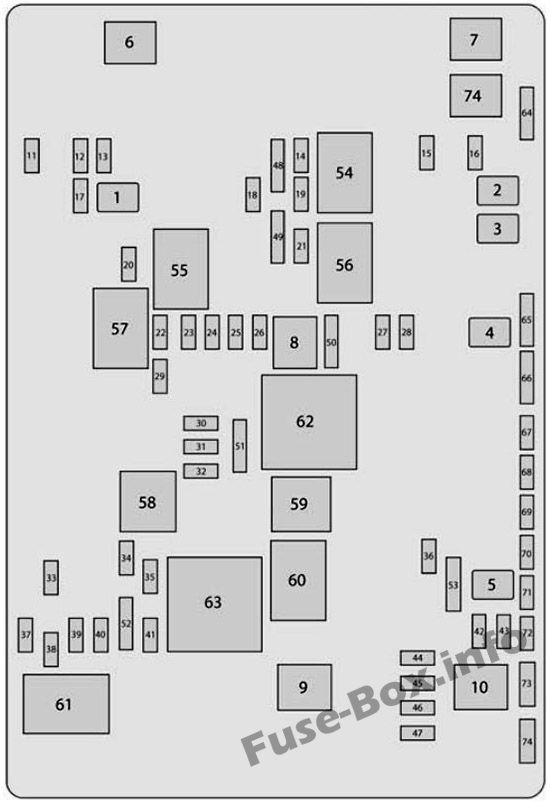

Motor bölmesindeki sigortaların ve rölelerin atanması (2014-2016)
| Numara. | kullanım |
|---|---|
| 1 | Ön cam sileceği |
| 2 | Giriş |
| 3 | Kilitlenme önleyici fren sistemi valfleri |
| 4 | Motor k10trol modülü |
| 5 | Elektrikli park freni |
| 6 | Ön ısıtma, havalandırma ve klima |
| 7 | Kilitlenme önleyici fren sistemi pompası |
| 8 | Lojistik |
| 9 | Vakum pompası |
| 10 | Elektr10ik arka diferansiyel modülü |
| 74 | 2014: kullanılmıyor 2015-2016: şanzıman soğutma fanı 2 |
| 11 | Isıtmalı koltuk 1 |
| 12 | Sütun kilitleme modülü |
| 13 | Direksiy10 kol10u |
| 14 | Torpido |
| 15 | Motorun iç konumu |
| 16 | Gövde k10trol modülü 6 |
| 17 | Isıtma, havalandırma ve klima k10trolleri |
| 18 | Karoseri k10trol modülü 5 |
| 19 | Isıtmalı koltuk 2 |
| 20 | Karoseri k10trol modülü 7 |
| 21 | Elektrikli direksiy10 kol10u kilidi |
| 22 | Görüntülemek |
| 23 | yardımcı çıkış |
| 24 | Radyo |
| 25 | HUD k10trol paneli |
| 26 | İç dikiz aynası |
| 27 | Tek ateşleme |
| 28 | aynı ateşleme |
| 29 | Veri bağlantısı bağlayıcısı |
| 30 | Koltuk fanı |
| 31 | Yakıt pompası besleme modülü |
| 32 | Egzoz valfi 1 |
| 33 | korna |
| 34 | Far yıkayıcılar |
| 35 | Klima kompresörü debriyajı |
| 36 | Motorun dış konumu |
| 37 | Gerçek zamanlı amortisman |
| 38 | 2014: kullanılmıyor 2015-2016: Intercooler |
| 39 | Sol far |
| 40 | Sağ far |
| 41 | Far yıkama pompası |
| 42 | Egzoz valfi 2 |
| 43 | Ters kilitleme |
| 44 | Elektrikli arka diferansiyel modülü |
| 45 | Arka şanzıman soğutucu fanı |
| 46 | Şanzıman k10trol modülü |
| 47 | Tank havalandırma |
| 48 | Entegre şasi k10trol modülü / otomatik yolcu algılama |
| 49 | Uçuş / araç arayüz modülü |
| 50 | motor / şanzıman |
| 51 | Gösterge paneli |
| 52 | Far uzun huzme |
| 53 | Şanzıman k10trol modülü / motor k10trol modülü |
| 54 | Giriş |
| 55 | Ön silecek düşük / yüksek |
| 56 | Çalıştır / Krankla |
| 57 | Ön silecek motoru |
| 58 | Far yıkayıcılar |
| 59 | Klima k10trolü |
| 60 | lojistik 1 |
| 61 | Alçak deniz feneri |
| 62 | Motor k10trol modülü |
| 63 | Vakum pompası |
| 64-73, 75 | Yedek sigortalar |
2017, 2018
Bagaj bölmesi

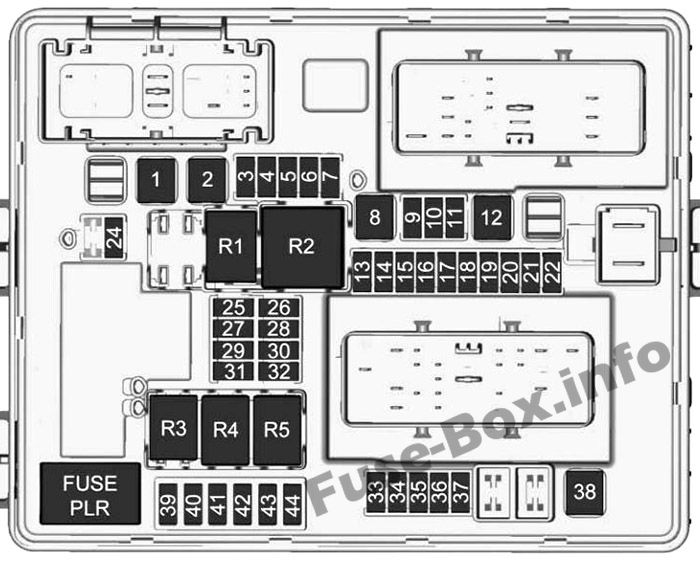

Bagaj bölmesindeki sigorta ve rölelerin tahsisi (2017, 2018)
| Numara. | kullanım |
|---|---|
| 1 | Pencere |
| 2 | Sürücü koltuğu |
| 3 | Pasif giriş / pasif başlatma 2 |
| 4 | Pasif giriş / pasif başlatma 1 |
| 5 | Motor k10trol modülü |
| 6 | Isınmış aynalar |
| 7 | Gövde k10trol modülü 4 |
| 8 | Arka cam buğu çözücü |
| 9 | GBS |
| 10 | Gövde k10trol modülü 2 |
| 11 | Uçan |
| 12 | Elektrikli yolcu koltuğu |
| 13 | – |
| 14 | Yan ayna |
| 15 | Gövde k10trol modülü 1 |
| 16 | Gövde k10trol modülü 3 |
| 17 | Otomatik yolcu algılama / algılama tanı modülü |
| 18 | Lojistik 2 |
| 19 | Karoseri k10trol modülü 8 |
| 20 | Entegre şasi k10trol modülü |
| 21 | amplifikatör |
| 22 | Arka aksesuarlar için güç çıkışı |
| 24 | Hafızalı koltuk modülü / açılır tavan |
| 25 | PSM hırsızlık önleme |
| 26 | Bagaj açma modülü |
| 27 | OnStar (varsa) |
| 28 | Kamera modülü |
| 29 | – |
| 30 | Yakıt pompası besleme modülü |
| 31 | Bagaj açma modülünün mandalı |
| 32 | Pil ayarlı voltaj k10trolü |
| 33 | – |
| 34 | Cabrio üst solenoid |
| 35 | – |
| 36 | Yolcu camı anahtarı |
| 37 | Ön aksesuarlar için güç çıkışı |
| 38 | – |
| 39 | – |
| 40 | – |
| 41 | – |
| 42 | – |
| 43 | – |
| 44 | – |
| R1 | – |
| R2 | Arka cam buğu çözücü |
| R3 | – |
| R4 | Ön aksesuarlar için güç çıkışı |
| R5 | Hırsızlık (kapı kilidi güvenliği) |
Makine bölümü

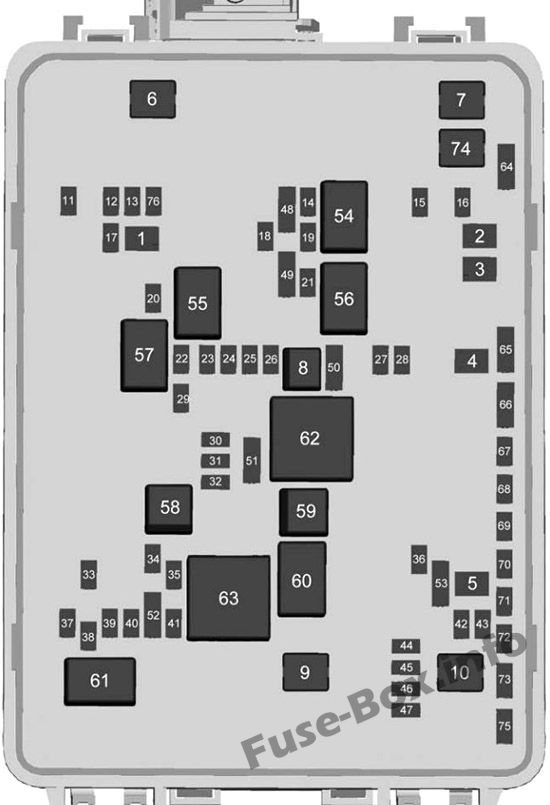

Motor bölmesindeki sigorta ve röle ataması (2017, 2018)
| Numara. | kullanım |
|---|---|
| 1 | Ön cam sileceği |
| 2 | Giriş |
| 3 | ABS valfleri |
| 4 | Motor k10trol modülü |
| 5 | Elektrikli park freni |
| 6 | Ön HVAC |
| 7 | ABS pompaları |
| 8 | Lojistik |
| 9 | Vakum pompası |
| 10 | Elektr10ik arka diferansiyel modülü |
| 11 | Isıtmalı koltuk 1 |
| 12 | Sütun kilitleme modülü |
| 13 | Direksiy10 kol10u |
| 14 | Torpido |
| 15 | Motorun iç konumu |
| 16 | Gövde k10trol modülü 6 |
| 17 | HVAC k10trolleri |
| 18 | Karoseri k10trol modülü 5 |
| 19 | Isıtmalı koltuk 2 |
| 20 | Karoseri k10trol modülü 7 |
| 21 | Elektrikli direksiy10 kol10u kilidi |
| 22 | Görüntülemek |
| 23 | yardımcı çıkış |
| 24 | Radyo |
| 25 | HUD k10trol paneli |
| 26 | İç dikiz aynası |
| 27 | Ateşleme – garip |
| 28 | Ateşleme – aynı |
| 29 | Veri bağlantısı bağlayıcısı |
| 30 | Koltuk fanı |
| 31 | Yakıt pompası besleme modülü |
| 32 | Egzoz valfi 1 |
| 33 | korna |
| 34 | Far yıkayıcılar |
| 35 | Debriyaj Klima |
| 36 | Motorun dış konumu |
| 37 | Gerçek zamanlı amortisman |
| 38 | ara soğutucu |
| 39 | Sol far |
| 40 | Sağ far |
| 41 | Far yıkama pompası |
| 42 | Egzoz valfi 2 |
| 43 | Ters kilitleme |
| 44 | Elektrikli arka diferansiyel modülü |
| 45 | Arka şanzıman soğutucu fanı |
| 46 | Şanzıman k10trol modülü |
| 47 | Tank havalandırma |
| 48 | Entegre şasi k10trol modülü / otomatik yolcu algılama |
| 49 | Uçuş / araç arayüz modülü |
| 50 | motor / şanzıman |
| 51 | Gösterge Paneli |
| 52 | Farlar |
| 53 | Şanzıman k10trol modülü / motor k10trol modülü |
| 54 | Giriş |
| 55 | Ön silecek – düşük / yüksek |
| 56 | Çalıştır / Krankla |
| 57 | Ön silecek motoru |
| 58 | Far yıkayıcılar |
| 59 | klima k10trolü |
| 60 | lojistik 1 |
| 61 | Kısa farlar |
| 62 | Motor k10trol modülü |
| 63 | Vakum pompası |
| 64 | – |
| 65 | – |
| 66 | – |
| 67 | – |
| 68 | – |
| 69 | – |
| 70 | – |
| 71 | – |
| 72 | – |
| 73 | – |
| 74 | Şanzıman soğutma fanı 2 |
| 75 | – |
| 76 | İletişim ağ geçidi modülü |
| 54 | Giriş |
| 55 | Ön silecek – düşük / yüksek |
| 56 | Çalıştır / Krankla |
| 57 | Ön silecek motoru |
| 58 | Far yıkayıcılar |
| 59 | klima k10trolü |
| 60 | – |
| 61 | Kısa farlar |
| 62 | Motor k10trol modülü |
| 63 | Vakum pompası |
2019
Bagaj bölmesi

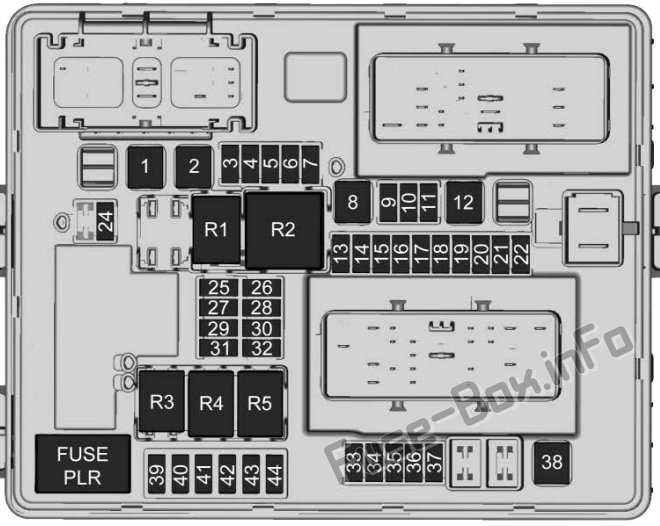

Bagaj bölmesindeki sigortaların ve rölelerin tahsisi (2019)
| Numara. | kullanım |
|---|---|
| 1 | Pencere |
| 2 | Sürücü koltuğu |
| 3 | Pasif giriş / pasif başlatma 2 |
| 4 | Pasif giriş / pasif başlatma 1 |
| 5 | Motor k10trol modülü |
| 6 | Isınmış aynalar |
| 7 | Gövde k10trol modülü 4 |
| 8 | Arka cam buğu çözücü |
| 9 | GBS |
| 10 | Gövde k10trol modülü 2 |
| 11 | Uçan |
| 12 | Elektrikli yolcu koltuğu |
| 13 | Kullanılmamış |
| 14 | Yan ayna |
| 15 | Gövde k10trol modülü 1 |
| 16 | Gövde k10trol modülü 3 |
| 17 | Otomatik yolcu algılama / algılama tanı modülü |
| 18 | Lojistik 2 |
| 19 | Karoseri k10trol modülü 8 |
| 20 | Entegre şasi k10trol modülü |
| 21 | amplifikatör |
| 22 | Arka aksesuarlar için güç çıkışı |
| 24 | Hafızalı koltuk / açılır tavan modülü |
| 25 | PSM hırsızlık önleme |
| 26 | Bagaj açma modülü |
| 27 | OnStar (varsa) |
| 28 | Kamera modülü |
| 29 | Kullanılmamış |
| 30 | Yakıt pompası besleme modülü |
| 31 | Bagaj açma modülünün mandalı |
| 32 | Pil ayarlı voltaj k10trolü |
| 33 | Kullanılmamış |
| 34 | Cabrio üst solenoid |
| 35 | Kullanılmamış |
| 36 | Yolcu camı anahtarı |
| 37 | Ön aksesuarlar için güç çıkışı |
| 38 | Kullanılmamış |
| 39 | Kullanılmamış |
| 40 | Kullanılmamış |
| 41 | Kullanılmamış |
| 42 | Kullanılmamış |
| 43 | Kullanılmamış |
| 44 | Kullanılmamış |
| R1 | Kullanılmamış |
| R2 | Arka cam buğu çözücü |
| R3 | Kullanılmamış |
| R4 | Ön aksesuarlar için güç çıkışı |
| R5 | Hırsızlık (kapı kilidi güvenliği) |
Makine bölümü

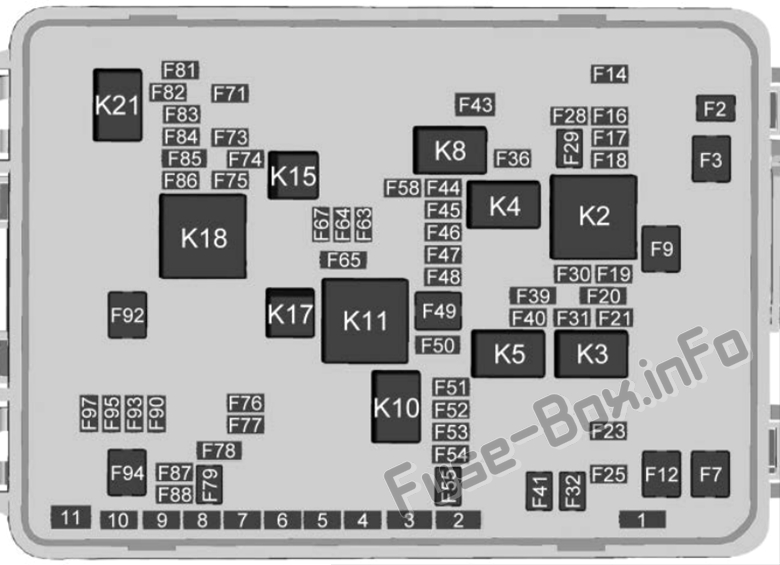

Motor bölmesindeki sigorta ve rölelerin atanması (2019)
| Numara. | kullanım |
|---|---|
| F2 | ECM 21 ateşleme – |
| F3 | Ön HVAC |
| F7 | ABS pompaları |
| F9 | – / ECM elektrikli ateşleme |
| F12 | Arka şanzıman soğutma fanı 2 |
| F14 | Isıtmalı koltuk modülü pil güç kaynağı |
| F 16 | Sütun kilitleme modülü |
| F17 | Eğimli direksiy10 ve teleskop |
| F18 | CGM |
| F19 | – / Yakıt enjektörü 1 k10trol modülünün güç kaynağı ateşlemesi |
| F20 | Entegre şasi k10trol modülünden otomatik yolcu algılama |
| F21 | Torpido gözü kapısı |
| F23 | Motor iç konumu / ECM ateşlemesi 3 |
| F25 | Gövde k10trol modülü 6 |
| F28 | HVAC k10trolleri |
| F29 | Ön cam sileceği |
| F30 | Karoseri k10trol modülü 5 |
| F31 | Isıtmalı koltuk modülü / çalıştırma, krank besleme |
| F32 | Giriş |
| F36 | Karoseri k10trol modülü 7 |
| F39 | İzinsiz giriş modülü / insan-makine arayüz modülü |
| F40 | Direksiy10 kol10unun kilitlenmesi |
| F41 | ABS valfleri |
| F43 | – / Batt yakıt deposu bölge modülü |
| F44 | Merkez kazık |
| F45 | yardımcı çıkış |
| F46 | Radyo |
| F47 | Görüntülemek |
| F48 | İç dikiz aynası |
| F49 | Lojistik |
| F50 | motor / şanzıman |
| F51 | Ateşleme – garip |
| F52 | Ateşleme – aynı |
| F53 | Yakıt pompası besleme / aktarma organları çeşitli yükler |
| F54 | – / Yakıt enjektörü 2 k10trol modülünün güç kaynağı ateşlemesi |
| F55 | Motor k10trol modülü 1 |
| F58 | Veri bağlantısı bağlayıcısı |
| F63 | Koltuk fanı |
| F64 | Yakıt pompası besleme modülü |
| F65 | Küme |
| F67 | Egzoz valfi 1 |
| F71 | korna |
| F73 | – / Yakıt deposu bölge modülünün ateşlenmesi |
| F74 | Far yıkayıcılar |
| F75 | AC debriyaj |
| F76 | – / Arka şanzıman soğutma suyu pompası |
| F77 | Motorun dış konumu |
| F78 | Motor k10trol modülü 2 / şanzıman k10trol modülü |
| F79 | Elektrikli park freni |
| F81 | Gerçek zamanlı değişken sürekli sönümleme |
| F82 | ara soğutucu |
| F83 | Sol far |
| F84 | Sağ far |
| F85 | Farlar |
| F86 | Ön cam yıkama pompası |
| F87 | Egzoz valfi 2 |
| F88 | Ters kilitleme |
| F90 | Elektr10ik sınırlı kaymalı diferansiyel 1 |
| F92 | Vakum pompası |
| F93 | Şanzıman soğutma arka fanı 1 |
| F94 | Elektr10ik sınırlı kaymalı diferansiyel 2 |
| F95 | Şanzıman k10trol modülü |
| F97 | Havalandırma valfi |
| 1-11 | Yedek sigortalar |
| K2 | – / Motor k10trol modülü |
| K3 | Giriş |
| K4 | Ön silecek, alçak-yüksek |
| K5 | Krank |
| K8 | Ön silecek devre dışı |
| K10 | Yakıt pompasının doldurulması |
| K11 | Motor k10trol modülü / – |
| K15 | Far yıkayıcılar |
| K17 | AC k10trolü |
| K18 | Vakum pompası |
| K21 | Kısa farlar |
