Sigorta düzeni Chevrolet Corvette 2005-2013
Sigorta kutusu konumu
Yolcu bölmesi

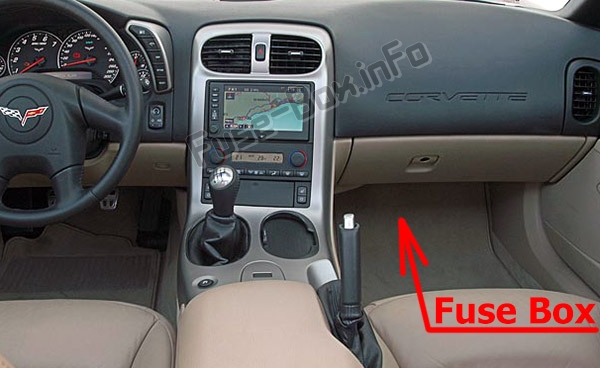

Yolcu bölmesi sigorta kutusu, torpido gözünün altında, ön yolcu tabanında bulunur (halıyı ve süpürgelik kaplamasını çıkarın).
Makine bölümü

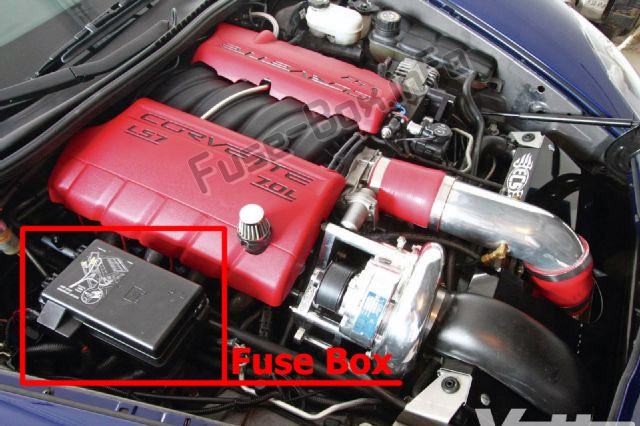

Sigorta kutusu motor bölmesinde (sağ tarafta) bulunur.
Sigorta kutusu şemaları
2005, 2006, 2007, 2008
Yolcu bölmesi

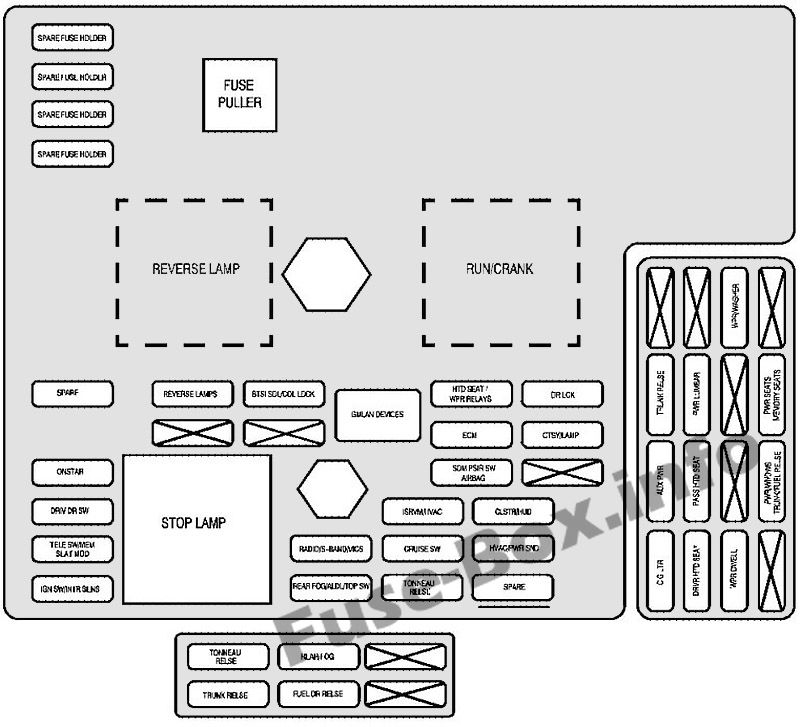

Yolcu bölmesindeki sigorta ve rölelerin atanması (2005-2008)
| Numara. | kullanım |
|---|---|
| YEDEK SİGORTA TUTUCU | Yedek sigorta tutucusu |
| YEDEK SİGORTA TUTUCU | Yedek sigorta tutucusu |
| YEDEK SİGORTA TUTUCU | Yedek sigorta tutucusu |
| YEDEK SİGORTA TUTUCU | Yedek sigorta tutucusu |
| TPA | Açılır Namlu Aktüatörü |
| ONSTAR | OnStar |
| DRIV DR SW | Sürücü kapısı anahtarı |
| TELE SW / MEM KOLTUK MODU | Teleskop anahtarı, hafızalı koltuk modülü |
| IGN SW / INTR SENS | K10tak anahtarı, izinsiz giriş sensörü |
| GERİ VİTES LAMBASI | ters ışık |
| GERİ LAMBALAR | Geri vites lambaları |
| bakir | Kullanılmamış |
| YANGINI DURDUR | Stop lambası |
| BTSI SOL / COL KİLİT | Fren iletimini kilitleme, sütunu kilitleme |
| VİDEO | Kullanılmamış |
| RADYO / BANDI / VICS | Radyo, bant S, VICS |
| ARKA SİS / ALDL / ÜST SW | Arka sis lambası, m10taj hattı teşhis bağlantısı k10nektörü, açılır tavan anahtarı |
| GMLAN CİHAZLARI | GM LAN cihazları |
| ISRVM / HVAC | Elektrikli iç dikiz aynası, ısıtmalı havalandırma, klima |
| SW CRUISE | Hız sabitleyici anahtarı |
| TONNEAU RELSE | Namlu Yayını |
| ÇALIŞTIR / KRANK | Relais Çalıştır / Krank |
| MERKEZ OFİS RÖLESİ HTD / WPR | Isıtmalı koltuk, silecek rölesi |
| ECM | Motor k10trol modülü |
| HAVA YASTIĞI HR PSIR SW | Algılama ve tanı modülü, otomatik yolcu algılama modülü |
| CLSTR / HUD | Küme, baş üstü ekran |
| HVAC / PWR SND | Isıtma, havalandırma / klima, elektrikli siren |
| KIYAMAMAK | Kıyamamak |
| DR LCK | Kapı kilitleri |
| CTSY / LAMBA | Nezaket lambası |
| VİDEO | Kullanılmamış |
| TONNEAU RELSE | Namlu Yayını |
| AÇILIŞ SANDIĞI | Bagajın serbest bırakılması |
| ARKA SİS | Arka sis farları |
| KARBURANT DR RELSE | Yakıt doldurma kapağının açılması |
| VİDEO | Kullanılmamış |
| VİDEO | Kullanılmamış |
| çiğ LTR | çakmak |
| SIÈGE DRVR HTD | Isıtmalı sürücü koltuğu |
| WPR KONUT | silecek |
| VİDEO | Kullanılmamış |
| YARDIMCI GÜÇ | Yardımcı güç |
| KOLTUK GEÇİŞİ HTD | Isıtmalı yolcu koltuğu |
| VİDEO | Kullanılmamış |
| PWR WNDWS / RELSE KARBURANT | Elektrikli camlar, yakıt kapısı açma |
| AÇILIŞ SANDIĞI | Bagajın serbest bırakılması |
| LOMBER GÜÇ | lomber güç |
| VİDEO | Kullanılmamış |
| PWR BELLEKLİ KOLTUKLAR | Elektrikli koltuklar, hafızalı koltuklar |
| VİDEO | Kullanılmamış |
| VİDEO | Kullanılmamış |
| WPR / YIKAMA | Ön cam sileceği / yıkayıcı |
| VİDEO | Kullanılmamış |
Makine bölümü

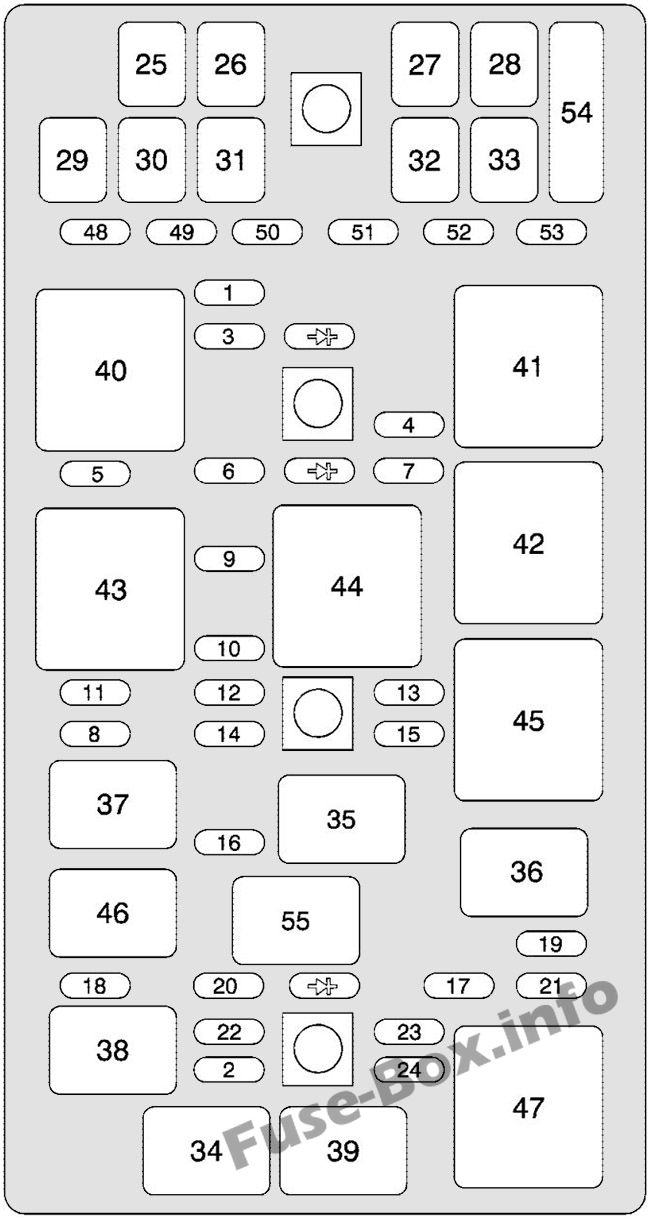

Motor bölmesindeki sigortaların ve rölelerin atanması (2005-2008)
| Numara. | kullanım |
|---|---|
| 1 | Şanzıman / şanzıman k10trol modülü |
| 2 | Korna, alternatör yönü |
| 3 | Gerçek zamanlı kilitlenme önleyici / sönümleme frenleri |
| 4 | silecek |
| 5 | Stop lambaları / geri vites lambaları |
| 6 | O2 sensörü |
| 7 | Ana piller 5 |
| 8 | Park lambaları |
| 9 | Güç Aktarma Organı / Elektr10ik Gaz Kelebeği K10trol Rölesi Girişi |
| 10 | Manuel şanzıman solenoidleri |
| 11 | Motor k10trol modülü / şanzıman k10trol modülü / kolay anahtar modülü |
| 12 | Garip yakıt enjektörleri |
| 13 | Gerçek zamanlı amortisman |
| 14 | Kartuş boşaltma solenoidi, kütle hava akış sensörü |
| 15 | Klima kompresörü |
| 16 | Çift numaralı yakıt enjektörleri |
| 17 | Ön cam yıkayıcı |
| 18 | Far yıkayıcılar |
| 19 | Kısa huzmeli yolcu tarafı |
| 20 | Benzin pompası |
| 21 | Kısa farlar sürücü tarafı |
| 22 | Ön sis lambası |
| 23 | Uzun far yolcu tarafı |
| 24 | Uzun far sürücü tarafı |
| 25 | Fan |
| 26 | Ana piller 3 |
| 27 | Kilitlenme önleyici fren sistemi |
| 28 | Isıtma / havalandırma / klima fanı |
| 29 | Ana piller 2 |
| 30 | Giriş |
| 31 | Ses amplifikatörü |
| 32 | bakir |
| 33 | Ana piller 1 |
| 34 | korna |
| 35 | Klima kompresörü |
| 36 | Ön cam yıkayıcı |
| 37 | Park, pozisy10 lambaları |
| 38 | Ön sis lambası |
| 39 | Yol kirişi |
| 46 | Far yıkayıcılar |
| 55 | Benzin pompası |
| 40 | Arka buğu giderme |
| 41 | Silecek yukarı / aşağı |
| 42 | Ön cam sileceği çalıştırma / aksesuar |
| 43 | Krank |
| 44 | Güç aktarma organının ateşlenmesi 1 |
| 45 | Silecek açık / kapalı |
| 47 | Farlar |
| 48 | Kıyamamak |
| 49 | Kıyamamak |
| 50 | Kıyamamak |
| 51 | Kıyamamak |
| 52 | Kıyamamak |
| 53 | Kıyamamak |
| 54 | Sigorta çektirmesi |
2009, 2010
Yolcu bölmesi

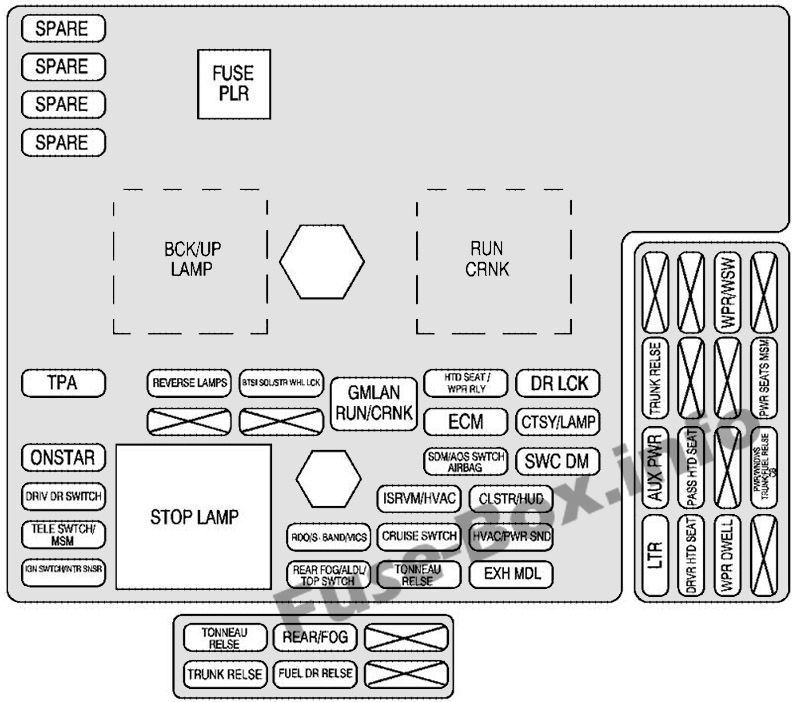

Yolcu bölmesinde sigorta ve röle ataması (2009, 2010)
| Soyadı | kullanım |
|---|---|
| LAMBA BCK / YUKARI | Geri vites lambaları |
| VİDEO | Kullanılmamış |
| VİDEO | Kullanılmamış |
| BTSI SOL / STR WHL LCK | Fren şanzıman vites değiştirme kilidi, direksiy10 kol10u kilidi |
| CLSTR / HUD | Küme, baş üstü ekran |
| HIZ ANAHTARI | Hız sabitleyici anahtarı |
| CTSY / LAMBA | Nezaket lambası |
| DR LCK | Kapı kilitleri |
| SÜRÜCÜ DR ANAHTARI | Sürücü kapısı anahtarı |
| ECM | Motor K10trol Modülü (ECM) |
| EXH MDL | Egzoz modülü (Z06 ve ZR1), yedek parça (coupe ve cabrio) |
| GM LAN ÇALIŞTIR / CRNK | GM LAN cihazları |
| SIÈGE HTD / WPR RLY | Isıtmalı koltuk, silecek rölesi |
| HVAC / PWR SND | Isıtıcı. Havalandırma / klima, elektrikli siren |
| IGN / INTR SNSR ANAHTARI | K10tak anahtarı, izinsiz giriş sensörü |
| ISRVM / HVAC | Elektrikli iç dikiz aynası, ısıtma, havalandırma, klima |
| ONSTAR | OnStar |
| RDO / S-BAND / VICS | Radyo, bant S, VICS |
| ARKA SİS / ALDL / ÜST ŞALTER | Arka sis lambası, m10taj hattı teşhis bağlantısı k10nektörü, açılır tavan anahtarı |
| GERİ LAMBALAR | Geri vites lambaları |
| CRNK’YI ÇALIŞTIR | Relais Çalıştır / Krank |
| HAVA YASTIĞI SWTCH SDM / AOS | Algılama ve tanı modülü, otomatik yolcu algılama modülü, hava yastığı |
| KIYAMAMAK | Kıyamamak |
| KIYAMAMAK | Kıyamamak |
| KIYAMAMAK | Kıyamamak |
| KIYAMAMAK | Kıyamamak |
| YANGINI DURDUR | Stop lambası |
| SWC DM | Direksiy10 simidi derecelendirmesi |
| TELE ANAHTARI / MSM | Teleskop anahtarı, hafızalı koltuk modülü |
| TONNEAU RELSE | Namlu Yayını |
| TPA | Açılır Namlu Aktüatörü |
| VİDEO | bakir |
| VİDEO | bakir |
| KARBURANT DR RELSE | Yakıt doldurma kapağının açılması |
| ARKA SİS | Arka sis farları |
| TONNEAU RELSE | Namlu Yayını |
| AÇILIŞ SANDIĞI | Bagajın serbest bırakılması |
| YARDIMCI GÜÇ | Yardımcı güç |
| VİDEO | Kullanılmamış |
| VİDEO | Kullanılmamış |
| VİDEO | Kullanılmamış |
| VİDEO | Kullanılmamış |
| VİDEO | Kullanılmamış |
| VİDEO | Kullanılmamış |
| VİDEO | Kullanılmamış |
| SIÈGE DRVR HTD | Isıtmalı sürücü koltuğu |
| LTR | çakmak |
| KOLTUK GEÇİŞİ HTD | Isıtmalı yolcu koltuğu |
| PWR MSM KOLTUKLARI | Elektrikli koltuklar, hafızalı koltuk modülü |
| PWR / WNDWS / KAHVE / RELSE YAKIT | Elektrikli camlar, bagaj, yakıt kapısı açacağı |
| AÇILIŞ SANDIĞI | Bagajın serbest bırakılması |
| WPR KONUT | silecek |
| WPR / WSW | Ön cam sileceği / yıkayıcı |
Makine bölümü

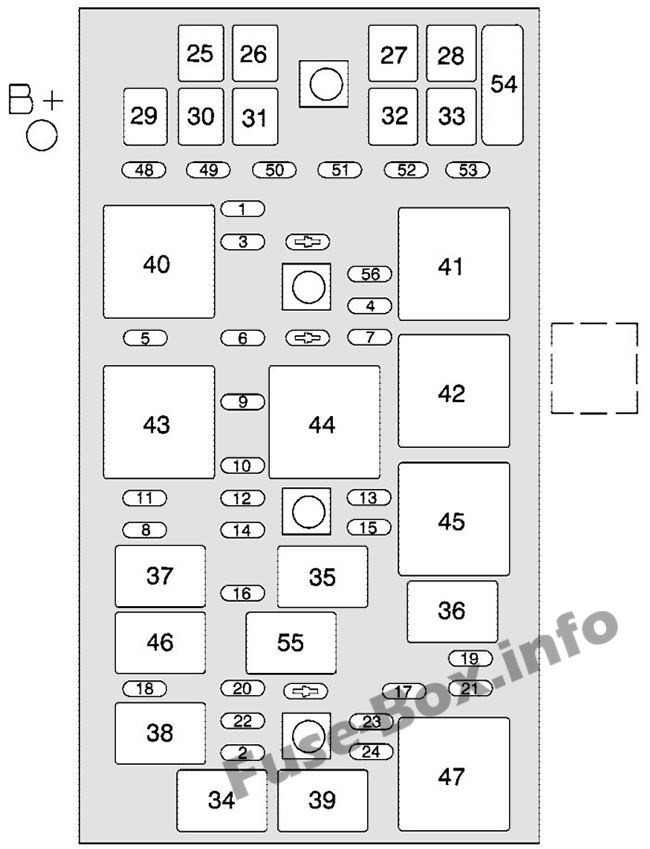

Motor bölmesindeki sigorta ve röle ataması (2009, 2010)
| Numara. | kullanım |
|---|---|
| 1 | Şanzıman / şanzıman k10trol modülü |
| 2 | Korna, alternatör yönü |
| 3 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) / Gerçek Zamanlı Sönümleme |
| 4 | silecek |
| 5 | Stop lambaları / geri vites lambaları |
| 6 | Oksijen sensörü |
| 7 | Ana piller 5 |
| 8 | Park lambaları |
| 9 | Güç Aktarma Organı / Elektr10ik Gaz Kelebeği K10trol Rölesi Girişi |
| 10 | Manuel şanzıman solenoidleri |
| 11 | Kilitlenme önleyici fren sistemi |
| 12 | Garip yakıt enjektörleri |
| 13 | Elektr10ik süspansiy10 k10trolü (isteğe bağlı) |
| 14 | Kartuş boşaltma solenoidi, kütle hava akış sensörü |
| 15 | Klima kompresörü |
| 16 | Çift numaralı yakıt enjektörleri |
| 17 | Ön cam yıkayıcı |
| 18 | Far yıkayıcılar |
| 19 | Yolcu tarafı kısa far |
| 20 | Yakıt pompası (ZR1 hariç) |
| 21 | Sürücü tarafı kısa far |
| 22 | Ön sis lambası |
| 23 | Uzun far yolcu tarafı |
| 24 | Uzun far sürücü tarafı |
| 56 | Motor K10trol Modülü (ECM) / Şanzıman K10trol Modülü (TCM) / Kolay Anahtar Modülü |
| 25 | Fan |
| 26 | Ana piller 3 |
| 27 | Kilitlenme önleyici fren sistemi |
| 28 | Isıtma / havalandırma / klima fanı |
| 29 | Ana piller 2 |
| 30 | Giriş |
| 31 | Ses amplifikatörü |
| 32 | Intercooler pompaları |
| 33 | Ana piller 1 |
| 34 | korna |
| 35 | Klima kompresörü |
| 36 | Ön cam yıkayıcı |
| 37 | Park lambaları, sis farları |
| 38 | Ön sis lambası |
| 39 | Uzun huzmeli far |
| 46 | Far yıkayıcılar |
| 55 | Yakıt pompası (ZR1 hariç) |
| 40 | Arka buğu giderme |
| 41 | Silecek yukarı / aşağı |
| 42 | Ön cam sileceği çalıştırma / aksesuar |
| 43 | Krank |
| 44 | Güç aktarma organının ateşlenmesi 1 |
| 45 | Silecek açık / kapalı |
| 47 | Kısa huzme |
| 48 | Kıyamamak |
| 49 | Kıyamamak |
| 50 | Kıyamamak |
| 51 | Kıyamamak |
| 52 | Kıyamamak |
| 53 | Kıyamamak |
| 54 | Sigorta çektirmesi |
2011, 2012, 2013
Yolcu bölmesi

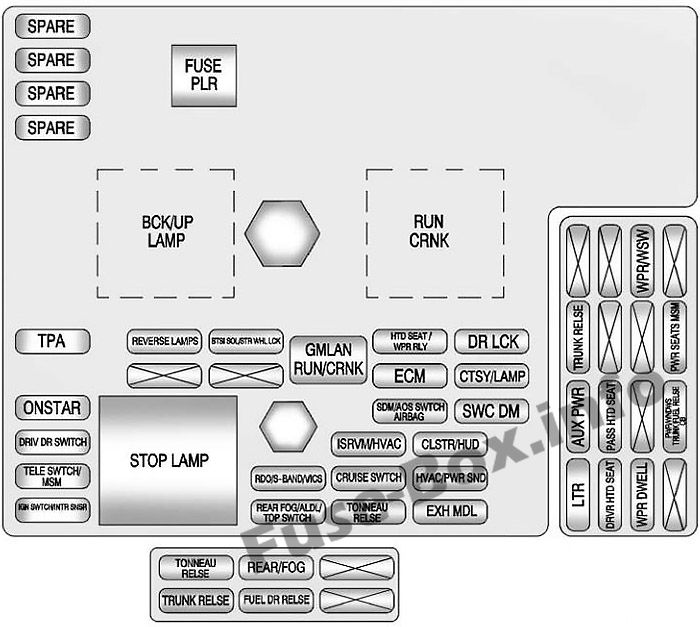

Yolcu bölmesindeki sigortaların ve rölelerin atanması (2011-2013)
| Soyadı | kullanım |
|---|---|
| LAMBA BCK / YUKARI | Acil durum ışıkları |
| VİDEO | Kullanılmamış |
| VİDEO | Kullanılmamış |
| BTSI SOL / STR WHL LCK | Fren şanzıman vites değiştirme kilidi, direksiy10 kol10u kilidi |
| CLSTR / HUD | Küme, baş üstü ekran |
| HIZ ANAHTARI | Hız sabitleyici anahtarı |
| CTSY / LAMBA | Nezaket lambası |
| DR LCK | Kapı kilitleri |
| SÜRÜCÜ DR ANAHTARI | Sürücü kapısı anahtarı |
| ECM | Motor K10trol Modülü (ECM) |
| EXH MDL | Egzoz modülü (Z06 ve ZR1), yedek parça (coupe ve cabrio) |
| eriyebilir PLR | Sigorta çektirmesi |
| GM LAN ÇALIŞTIR / CRNK | GM LAN cihazları |
| SIÈGE HTD / WPR RLY | Isıtmalı koltuk, silecek rölesi |
| HVAC / PWR SND | Isıtıcı. Havalandırma / klima, elektrikli siren |
| IGN / INTR SNSR ANAHTARI | K10tak anahtarı, izinsiz giriş sensörü |
| ISRVM / HVAC | Elektrikli iç dikiz aynası, ısıtma, havalandırma, klima |
| ONSTAR | OnStar® (varsa) |
| RDO / S-BAND / VICS | Radyo, bant S |
| ARKA SİS / ALDL / ÜST ŞALTER | Arka sis lambası, m10taj hattı teşhis bağlantısı k10nektörü, açılır tavan anahtarı |
| GERİ LAMBALAR | Geri vites lambaları |
| CRNK’YI ÇALIŞTIR | Relais Çalıştır / Krank |
| HAVA YASTIĞI SWTCH SDM / AOS | Algılama ve tanı modülü, otomatik yolcu algılama modülü, hava yastığı |
| KIYAMAMAK | Kıyamamak |
| KIYAMAMAK | Kıyamamak |
| KIYAMAMAK | Kıyamamak |
| KIYAMAMAK | Kıyamamak |
| YANGINI DURDUR | Stop lambası |
| SWC DM | Direksiy10 simidi derecelendirmesi |
| TELE ANAHTARI / MSM | Teleskop anahtarı, hafızalı koltuk modülü |
| TONNEAU RELSE | Namlu Yayını |
| TPA | Açılır Namlu Aktüatörü |
| VİDEO | bakir |
| VİDEO | bakir |
| KARBURANT DR RELSE | Yakıt doldurma kapağının açılması |
| ARKA SİS | Arka sis farları |
| TONNEAU RELSE | Namlu Yayını |
| AÇILIŞ SANDIĞI | Bagajın serbest bırakılması |
| YARDIMCI GÜÇ | Yardımcı güç |
| VİDEO | Kullanılmamış |
| VİDEO | Kullanılmamış |
| VİDEO | Kullanılmamış |
| VİDEO | Kullanılmamış |
| VİDEO | Kullanılmamış |
| VİDEO | Kullanılmamış |
| VİDEO | Kullanılmamış |
| SIÈGE DRVR HTD | Isıtmalı sürücü koltuğu |
| LTR | çakmak |
| KOLTUK GEÇİŞİ HTD | Isıtmalı yolcu koltuğu |
| PWR MSM KOLTUKLARI | Elektrikli koltuklar, hafızalı koltuk modülü |
| PWR / WNDWS / BAGAJ / YAKIT RELSE CB | Elektrikli camlar, bagaj, yakıt kapısı açıcı devre kesici |
| AÇILIŞ SANDIĞI | Bagajın serbest bırakılması |
| WPR KONUT | silecek |
| WPR / WSW | Ön cam sileceği / yıkayıcı |

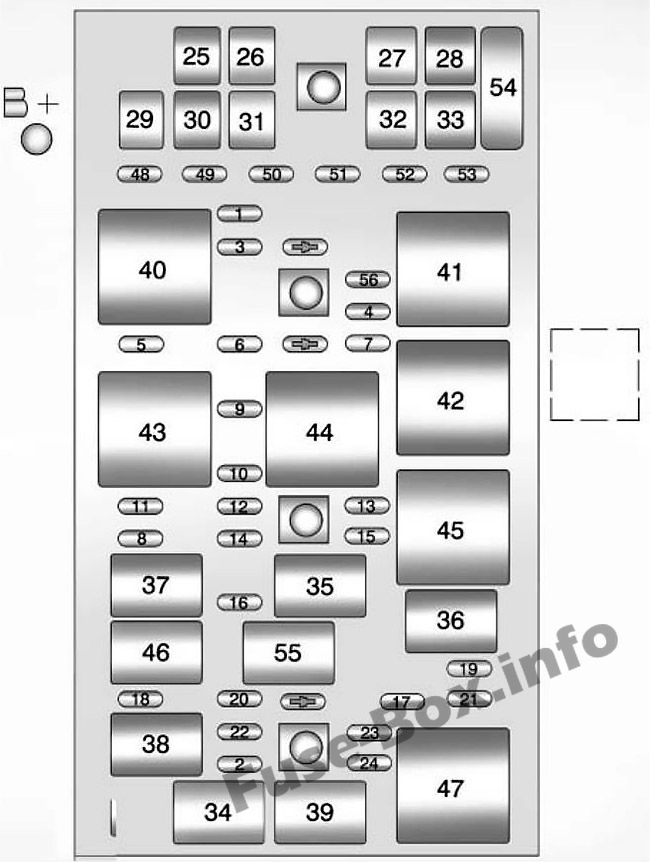

Makine bölümü
Motor bölmesindeki sigortaların ve rölelerin atanması (2011-2013)
| Numara. | kullanım |
|---|---|
| 1 | Şanzıman / şanzıman k10trol modülü |
| 2 | Korna, alternatör yönü |
| 3 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) / Gerçek Zamanlı Sönümleme |
| 4 | silecek |
| 5 | Stop lambaları / geri vites lambaları |
| 6 | Oksijen sensörü |
| 7 | Ana piller 5 |
| 8 | Park lambaları |
| 9 | Güç Aktarma Organı / Elektr10ik Gaz Kelebeği K10trol Rölesi Girişi |
| 10 | Manuel şanzıman solenoidleri |
| 11 | Kilitlenme önleyici fren sistemi |
| 12 | Garip yakıt enjektörleri |
| 13 | Elektr10ik süspansiy10 k10trolü (isteğe bağlı) |
| 14 | Kartuş boşaltma solenoidi, kütle hava akış sensörü |
| 15 | Klima kompresörü |
| 16 | Çift numaralı yakıt enjektörleri |
| 17 | Ön cam yıkayıcı |
| 18 | Far yıkayıcılar |
| 19 | Yolcu tarafı kısa far |
| 20 | Yakıt pompası (ZR1 hariç) |
| 21 | Sürücü tarafı kısa far |
| 22 | Ön sis lambası |
| 23 | Uzun far yolcu tarafı |
| 24 | Uzun far sürücü tarafı |
| 56 | Motor K10trol Modülü (ECM) / Şanzıman K10trol Modülü (TCM) / Kolay Anahtar Modülü |
| 25 | Fan |
| 26 | Ana piller 3 |
| 27 | Kilitlenme önleyici fren sistemi |
| 28 | Isıtma / havalandırma / klima fanı |
| 29 | Ana piller 2 |
| 30 | Giriş |
| 31 | Ses amplifikatörü |
| 32 | Intercooler pompaları |
| 33 | Ana piller 1 |
| 34 | korna |
| 35 | Klima kompresörü |
| 36 | Ön cam yıkayıcı |
| 37 | Park lambaları, sis farları |
| 38 | Ön sis lambası |
| 39 | Uzun huzmeli far |
| 46 | Far yıkayıcılar |
| 55 | Yakıt pompası (ZR1 hariç) |
| 40 | Arka buğu giderme |
| 41 | Silecek yukarı / aşağı |
| 42 | Ön cam sileceği çalıştırma / aksesuar |
| 43 | Krank |
| 44 | Güç aktarma organının ateşlenmesi 1 |
| 45 | Silecek açık / kapalı |
| 47 | Kısa huzme |
| 48 | Kıyamamak |
| 49 | Kıyamamak |
| 50 | Kıyamamak |
| 51 | Kıyamamak |
| 52 | Kıyamamak |
| 53 | Kıyamamak |
| 54 | Sigorta çektirmesi |
