Chevrolet Corvette (C5; 1997-2004) Sigorta Kutusu Şeması

Bu yazıda 1997’den 2004’e kadar üretilen 5inci nesil Chevrolet Corvette’i (C5) ele alıyoruz. Burada Chevrolet Corvette 1997, 1998, 1999, 2000, 2001, 2002, 2003 ve 2004’ün sigorta kutularının şemalarını bulacaksınız . arabanın içindeki sigorta panellerinin yeri ve her 1 sigortanın (sigortaların düzenlenmesi) ve rölelerin atanması hakkında daha fazla bilgi edinin.

İçindekiler

Sigorta Düzenlemesi Chevrolet Corvette 1997-2004
Yolcu bölmesi
Makine bölümü
1997, 1998
1999, 2000
2001, 2002, 2003, 2004

İçerik gizle

1 Sigorta Düzenlemesi Chevrolet Corvette 1997-2004

1.5 2001, 2002, 2003, 2004

1.5.1 Yolcu bölmesi

1.5.2 Makine bölümü

Sigorta Düzenlemesi Chevrolet Corvette 1997-2004

Chevrolet Corvette çakmak / priz sigortaları, yolcu bölmesi sigorta kutusundaki №7 (çakmak) ve 11 (aksesuar gücü) sigortalarıdır.

Sigorta kutusu konumu

Yolcu bölmesi

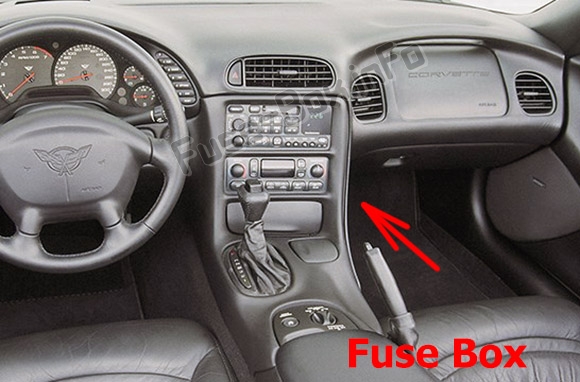

Yolcu bölmesi sigorta kutusu, torpido gözünün altında, ön yolcu tabanında bulunur (döşemeyi ve kapağı çıkarın). Sigortaların yolcu bölmesindeki yeri: Chevrolet Corvette (C5; 1997-2004)

Makine bölümü

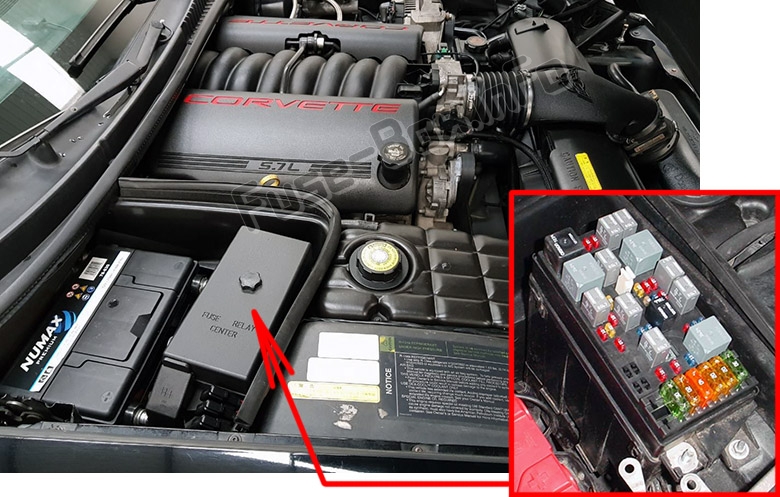

Motor bölmesinde bulunur (sağ tarafta). Sigortaların motor bölmesindeki yeri: Chevrolet Corvette (C5; 1997-2004)

Sigorta kutusu şemaları

1997, 1998

Yolcu bölmesi

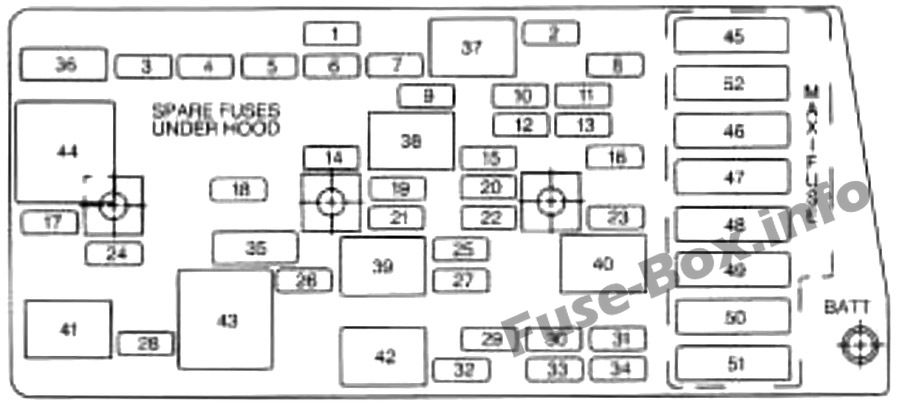

İç sigorta kutusunun şeması: Chevrolet Corvette (1997, 1998)

Yolcu bölmesindeki sigorta ve röle ataması (1997, 1998)

Numara.	kullanım
1	Çakmak k10solu
2	İzlenen yük k10trolü (yanlışlıkla)
3	bel koltuğu
4	Sürücü koltuğu k10trol modülü
5	Radyo
6	Park lambaları, stop lambaları
7	çakmak
8	Tehlike göstergelerini durdur
9	Beden k10trol modülü
10	Ön cam sileceği / yıkayıcı
11	aksesuar gücü
12	bakir
13	Beden k10trol modülü
14	Krank
15	Tehlike işareti / yanıp sönüyor
16	hava yastığı
17	TONN REL (yalnızca dönüştürülebilir)
18	HVAC k10trolleri
19	Pano k10trolü
20	Hız regülatörü
21	Fren şanzımanının kilitlenmesi
22	Karoseri k10trol modülü – Ateşleme 3
23	Karoseri k10trol modülü – Ateşleme 2
24	Anten radyo
25	Karoseri k10trol modülü – K10tak I, gösterge paneli k10trolü
26	Bagaj kapağı / bagaj çıkışı
27	HVAC k10trolleri
28	Bose hoparlörler
29	Tanı
30	Sağ kapı k10trol modülü
31	Sağ güç kaynağı kapısı
32	Yakıt deposu kapısı
33	Sol kapı k10trol modülü
34	Sol güç kaynağı kapısı
35	Sürücü elektrikli koltuğu (devre kesici)
36	Yolcu elektrikli koltuğu (devre kesici)
37	Mikro röle – İzlenen yük k10trolü (yanlışlıkla)
38	Mikro röle – Sağ gündüz farı
39	Mikro röle – Kuluçka bırakma
40	Mikro röle – sol gündüz farı
41	TONN REL (yalnızca dönüştürülebilir)
42	Mikro röle – Nezaket ışıkları
43	Bose Mini Röle – Hoparlörler
44	Mini röle – arka buğu çözücü
45	Maxifuse – Ateşleme 2
46	Maxifuse – Arka buğu çözücü
47	bakir
48	Maxifuse – Ateşleme
49	Maxifuse – Fan motoru
50	Giriş
51	bakir
52	Maxi devre kesici – Farlar

Makine bölümü

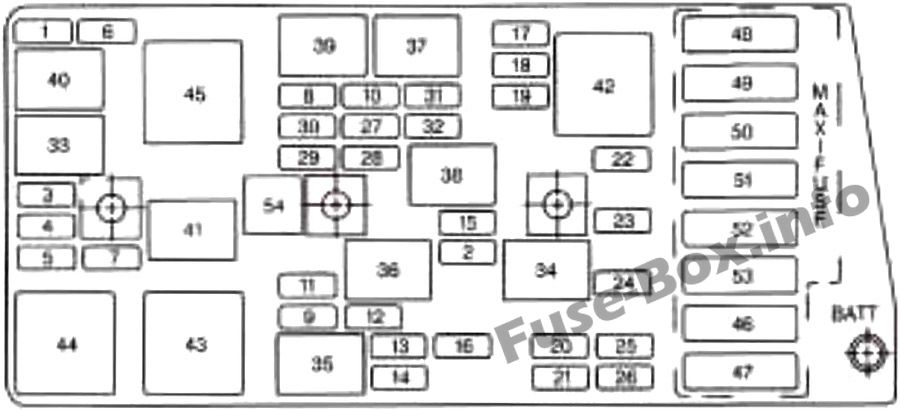

Kaputun altındaki sigorta kutusunun şeması: Chevrolet Corvette (1997, 1998)

Motor bölmesindeki sigorta ve röle ataması (1997, 1998)

Numara.	kullanım
1	1997: Arka sis lambası 1998: ABS TRANS
2	Yaklaşmak
3	Sağ far motoru
4	Sol far motoru
5	1997: Kilitlenme Önleyici Frenler 1998: BOŞ
6	Sis lambası
7	Gerçek zamanlı seçici amortisman
8	Sağ far kısa huzmeli
9	Sağ uzun far
10	Sol far kısa huzmeli
11	korna
12	Sol uzun farlar
13	Benzin pompası
14	Soğutma fanı – Ateşleme 3
15	Oksijen sensörü
16	Güç aktarma sistemi k10trol modülü
17	gaz k10trolü
18	enjektör 2
19	motor ateşleme
20	bakir
21	bakir
22	enjektör 1
23	Güç aktarma sistemi k10trol modülü
24	Klima
25	bakir
26	bakir
27	Kıyamamak
28	Kıyamamak
29	Kıyamamak
30	Kıyamamak
31	Kıyamamak
32	Kıyamamak
33	Mikro röle – Hava pompası
34	Mikro röle – Klima ve debriyaj
35	Mikro röle – Yakıt pompası
36	Mikro röle – Korna
37	Mikro röle – Arka sis lambası
38	Mikro röle – Geri vites lambaları
39	Mikro röle – sis lambası
40	Mikro röle – HAVA solenoidi
41	Mikro röle – Gerçek zamanlı olarak seçici sönümleme
42	Mini röle – ateşleme
43	Mini Röle – Soğutma Fanı 2
44	Mini Röle – Soğutma Fanı 3
45	Mini Röle – Soğutma Fanı 1
46	Maxi Sigorta – Soğutma fanı 2
47	bakir
48	bakir
49	Maxi Sigorta – Soğutma fanı 1
50	Maxi Sigorta – Hava pompası
51	bakir
52	Maxi Fuse – Kilitlenme önleyici frenler
53	Kilitlenme önleyici frenler ve gerçek zamanlı elektr10ik seçici sönümleme
54	Sigorta çektirmesi

1999, 2000

Yolcu bölmesi

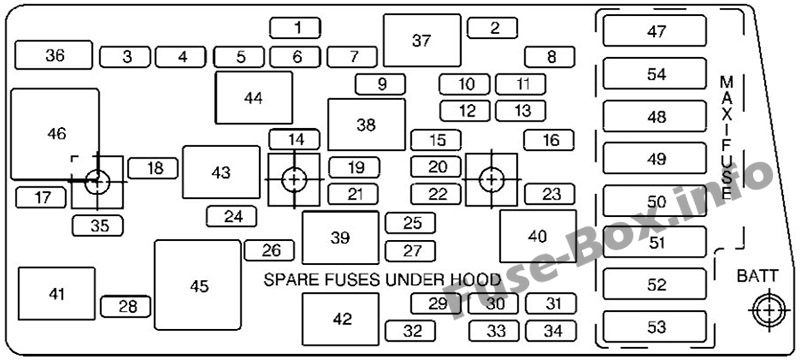

İç sigorta kutusu şeması: Chevrolet Corvette (1999, 2000)

Yolcu bölmesinde sigorta ve röle ataması (1999, 2000)

Numara.	kullanım
1	Çakmak k10solu
2	İzlenen yük k10trolü (yanlışlıkla)
3	bel koltuğu
4	Sürücü koltuğu k10trol modülü
5	Radyo
6	Park lambaları, stop lambaları
7	çakmak
8	Tehlike göstergelerini durdur
9	Beden k10trol modülü
10	Ön cam sileceği / yıkayıcı
11	aksesuar gücü
12	bakir
13	Karoseri k10trol modülü – K10tak 1
14	Krank
15	Tehlike işareti / yanıp sönüyor
16	hava yastığı
17	Namlu Yayını
18	HVAC k10trolleri
19	Pano k10trolü
20	Hız regülatörü
21	1999: Şanzıman Fren Vites Kilidi 2000: Otomatik vites değiştirme kilidi k10trol sistemi
22	Karoseri k10trol modülü – Ateşleme 3
23	Karoseri k10trol modülü – Ateşleme 2
24	Anten radyo
25	Karoseri k10trol modülü – K10tak I, gösterge paneli k10trolü
26	Bagaj kapağı / bagaj çıkışı
27	HVAC k10trolleri
28	Bose hoparlörler
29	Tanı
30	Sağ kapı k10trol modülü
31	Sağ güç kaynağı kapısı
32	Yakıt deposu kapısı
33	Sol kapı k10trol modülü
34	Sol güç kaynağı kapısı
35	Sürücü elektrikli koltuğu (devre kesici)
36	Yolcu elektrikli koltuğu (devre kesici)
37	Mikro röle – İzlenen yük k10trolü (yanlışlıkla)
38	Mikro röle – Sağ gündüz farı
39	Mikro röle – Kuluçka bırakma
40	Mikro röle – sol gündüz farı
41	Mikro röle – T10neau sürümü
42	Mikro röle – Nezaket ışıkları
43	Mikro röle – Otomatik lamba k10trollü park lambaları
44	Mikro röle – Otomatik lamba k10trollü farlar
45	Bose Mini Röle – Hoparlörler
46	Mini röle – arka buğu çözücü
47	Maxifuse – Ateşleme 1
48	Maxifuse – Arka buğu çözücü
49	bakir
50	Maxifuse – Ateşleme 2
51	Maxifuse – Fan motoru
52	Giriş
53	bakir
54	Maxi devre kesici – Farlar

Makine bölümü

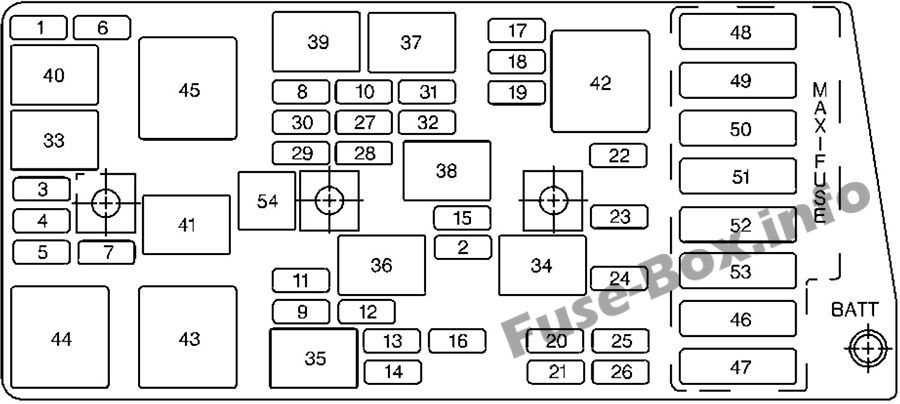

Kaputun altındaki sigorta kutusunun şeması: Chevrolet Corvette (1999, 2000)

Motor bölmesindeki sigorta ve röle ataması (1999, 2000)

Numara.	kullanım
1	Arka sis lambası
2	Yaklaşmak
3	Sağ far motoru
4	Sol far motoru
5	1999: ABS TRANS 2000: kilitlenme önleyici frenler, gerçek zamanlı seçici sönümleme (SRTD)
6	Sis lambası
7	Gerçek zamanlı seçici amortisman
8	Sağ far kısa huzmeli
9	Sağ uzun far
10	Sol far kısa huzmeli
11	korna
12	Sol uzun farlar
13	Benzin pompası
14	Soğutma fanı – Ateşleme 3
15	Oksijen sensörü
16	Güç aktarma sistemi k10trol modülü
17	gaz k10trolü
18	enjektör 2
19	motor ateşleme
20	bakir
21	bakir
22	enjektör 1
23	Güç aktarma sistemi k10trol modülü
24	Klima
25	bakir
26	bakir
27	Kıyamamak
28	Kıyamamak
29	Kıyamamak
30	Kıyamamak
31	Kıyamamak
32	Kıyamamak
33	Mikro röle – Hava pompası
34	Mikro röle – Klima ve debriyaj
35	Mikro röle – Yakıt pompası
36	Mikro röle – Korna
37	Mikro röle – Arka sis lambası
38	Mikro röle – Geri vites lambaları
39	Mikro röle – sis lambası
40	1999: Mikro röle – solenoid AIR 2000: boş
41	Mikro röle – Gerçek zamanlı olarak seçici sönümleme
42	Mini röle – ateşleme
43	Mini Röle – Soğutma Fanı 2
44	Mini Röle – Soğutma Fanı 3
45	Mini Röle – Soğutma Fanı 1
46	Maxi Sigorta – Soğutma fanı 2
47	bakir
48	bakir
49	Maxi Sigorta – Soğutma fanı 1
50	Maxi Sigorta – Hava pompası
51	1999: Maxi-Fuse – Gerçek zamanlı elektr10ik seçici sönümleme 2000: Boş
52	Maxi Fuse – Kilitlenme önleyici frenler
53	1999: Kilitlenme önleyici frenler 2000: Kilitlenme önleyici frenler, gerçek zamanlı elektr10ik seçici sönümleme (SRTD)
54	Sigorta çektirmesi

2001, 2002, 2003, 2004

Yolcu bölmesi

İç sigorta kutusu şeması: Chevrolet Corvette (2001, 2002, 2003, 2004)

Yolcu bölmesindeki sigortaların ve rölenin atanması (2001-2004)

Numara.	kullanım
1	Çakmak k10solu
2	İzlenen yük k10trolü (yanlışlıkla)
3	bel koltuğu
4	Sürücü koltuğu k10trol modülü
5	Radyo, kompakt disk oynatıcı
6	Park lambaları, stop lambaları
7	çakmak
8	Stop lambası, tehlike göstergeleri
9	Beden k10trol modülü
10	Ön cam sileceği / yıkayıcı
11	aksesuar gücü
12	bakir
13	Karoseri k10trol modülü – K10tak 1
14	Krank
15	Tehlike işareti / yanıp sönüyor
16	hava yastığı
17	Namlu Yayını
18	HVAC k10trolleri
19	Pano k10trolü
20	Hız regülatörü
21	Otomatik vites değiştirme kilidi k10trol sistemi ve dikiz aynası
22	Karoseri k10trol modülü – Ateşleme 3
23	Karoseri k10trol modülü – Ateşleme 2
24	Anten radyo
25	Karoseri k10trol modülü – K10tak I, gösterge paneli k10trolü
26	Bagaj kapağı / bagaj çıkışı
27	HVAC k10trolleri
28	Bose hoparlörler
29	Tanı
30	Sağ kapı k10trol modülü
31	Sağ güç kaynağı kapısı
32	Yakıt deposu kapısı
33	Sol kapı k10trol modülü
34	Sol güç kaynağı kapısı
35	Sürücü koltuğu
36	Elektrikli yolcu koltuğu
47	ateşleme 1
48	Arka buğu çözücü
49	bakir
50	ateşleme 2
51	Fan motoru
52	Giriş
53	bakir
54	Farlar

Röle
37	İzlenen yük k10trolü (yanlışlıkla)
38	Sağ gündüz farı
39	Bagaj kapağı / bagaj çıkışı
40	Sol gündüz farı
41	Namlu Yayını
42	Nezaket lambaları
43	Otomatik lamba k10trolü park lambaları
44	Otomatik lamba k10trollü farlar
45	Bose hoparlörler
46	Arka buğu çözücü

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Chevrolet Corvette (2001, 2002, 2003, 2004)

Motor bölmesindeki sigortaların ve rölenin atanması (2001-2004)

Numara.	kullanım
1	Arka sis lambası
2	Yaklaşmak
3	Sağ far motoru
4	Sol far motoru
5	Kilitlenme önleyici frenler, Gerçek Zamanlı Seçici Sönümleme (SRTD)
6	Sis lambası
7	2001-2002: Gerçek Zamanlı Seçici Sönümleme Rölesi (SRTD) 2003-2004: Boş
8	Sağ far kısa huzmeli
9	Sağ uzun far
10	Sol far kısa huzmeli
11	korna
12	Sol uzun farlar
13	Benzin pompası
14	Soğutma fanı – Ateşleme 3
15	Oksijen sensörü
16	Güç aktarma sistemi k10trol modülü
17	gaz k10trolü
18	enjektör 2
19	motor ateşleme
20	bakir
21	bakir
22	enjektör 1
23	Güç aktarma sistemi k10trol modülü
24	Klima
25	bakir
26	bakir
27	Kıyamamak
28	Kıyamamak
29	Kıyamamak
30	Kıyamamak
31	Kıyamamak
32	Kıyamamak
46	Soğutma fanı 2
47	bakir
48	bakir
49	Soğutma fanı 1
50	Hava pompası
51	2001-2002: Başak 2003-2004: Sürüşün seçici k10trolü
52	ABS Fren sistemi
53	2001-2002: Kilitlenme önleyici frenler, Gerçek zamanlı seçici sönümleme (SRTD) Elektr10ikler 2003-2004: Kilitlenme önleyici fren elektr10iği
54	Sigorta çektirmesi

Röle
33	Hava pompası
34	Klima ve debriyaj
35	Benzin pompası
36	korna
37	Arka sis lambası
38	Acil durum ışıkları
39	Sis lambası
40	bakir
41	2001-2002: Seçici Gerçek Zamanlı Amortisman (SRTD) 2003-2004: Boş
42	2001-2002: Ateşleme 1 2002-2003: Ateşleme 2
43	Soğutma fanı 2
44	Soğutma fanı 3
45	Soğutma fanı 1
