Bu yazıda, 1990’dan 1996’ya kadar üretilen dördüncü nesil Chevrolet Corvette’i (C4) ele alıyoruz. Burada
Sigorta Düzenlemesi Chevrolet Corvette 1993-1996

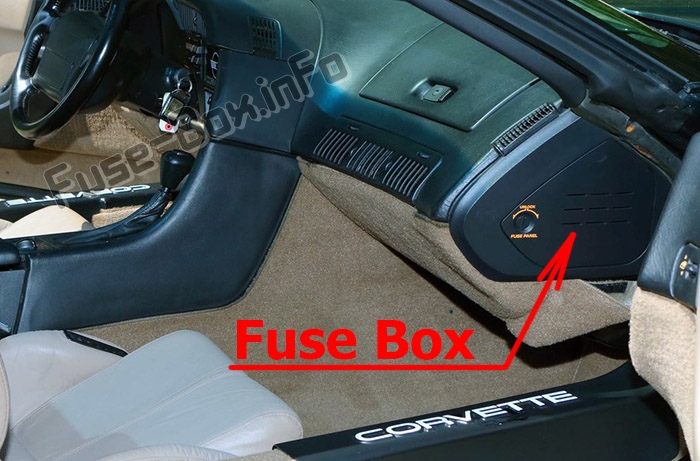

Sigorta kutusu konumu
Sigorta paneli, gösterge panelinin sağ tarafında bulunur (erişmek için düğmeyi çevirin ve kapıyı çekin).

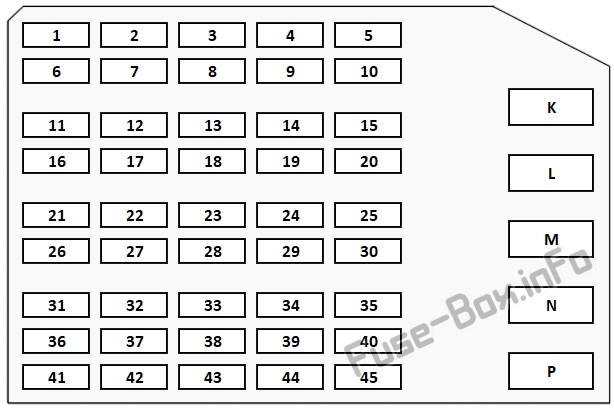

Sigorta kutusunun şeması
Gösterge tablosundaki sigorta tahsisi
| Numara. | Tanım |
|---|---|
| 1 | 1993: kullanılmadı; 1994-1996: Isıtma, Klima Programcısı |
| 2 | 1993-1994: kullanılmıyor; 1995-1996: Fren şanzıman vites değiştirme kilidi |
| 3 | Ön Cam Silecek / Yıkayıcı Anahtarı Komplesi |
| 4 | Radyo alıcısı (ateşleme) |
| 5 | 1993-1994: Isıtmalı aynalar;
1995-1996: Isıtmalı aynalar, ısıtma ve klima k10trol başlığı, ısıtma ve klima programcısı |
| 6 | 1993-1994: arka ışık, gündüz yanan ışık modülü; 1995-1996: Işık anahtarı, gündüz yanan ışık modülü |
| 7 | Korna rölesi |
| 8 | Tehlike dönüş sinyalleri, fren anahtarı |
| 9 | Krank ile hava yastığı |
| 10 | Krank anahtarı / boş (otomatik), debriyaj anahtarı (manuel) |
| 11 | Aydınlatma Sağ |
| 12 | Sol aydınlatma |
| 13 | K10sol aydınlatması |
| 14 | Yakıt pompası 1 |
| 15 | 1993-1995: Yakıt pompası 2 (LT5); 1996: otomatik şanzıman |
| 16 | Merkezi k10trol modülü, gündüz yanan ışık modülü |
| 17 | 1993-1995: Jeneratör; Otomatik şanzıman vakum pompası (LT5), vale modu (LT5), EGR devresi (LT5), oksijen sensörleri (LT5); 1996: Jeneratör |
| 18 | Klima kompresörü kavraması, şifacı ve klima k10trol kafası, ısıtma ve klima zamanlayıcısı, arka buğu çözücü rölesi (1994-1996) |
| 19 | Aksesuar soketi |
| 20 | 1993: Klima programcısı; 1994-1996: Isıtmalı oksijen sensörleri (LT1) |
| 21 | 1993-1994: Yakıt Pompası No.2 Röle Bobini (LT5), Tahrik Seçici K10trol Modülü, ABS Modülü, Şanzıman Debriyaj K10trol Anahtarı (Otomatik), Hava Pompası Rölesi, Baypas Valfi, ikincil baypas valfi (LT5);
1995: Yakıt Pompası Rölesi # 2 (LT5), Sürücü Seçmeli K10trol Modülü, ABS Modülü, Fren Anahtarı (Otomatik), Hava Pompası Rölesi, Hava Baypas Valfi (LT5); 1996: Gerçek zamanlı sönümleme modülü, ABS modülü, HVAC solenoid tertibatı |
| 22 | 1993-1994: Enjektörler # 1,4,6,7 (LT1), Birincil enjektörler # 1-8 (LT5), Ateşleme bobini modülü (LT5), Ateşleme bobini plaka k10ektörü (LT5);
1995: Enjektörler # 1, 4, 6, 7 (LT1), Birincil enjektörler # 1-8 (LT5), Ateşleme bobini (LT5); 1996: Enjektörler # 1, 4, 6, 7 |
| 23 | 1993: Enjektörler n° 2, 3, 5, 8 (LT1), sek10der enjektör rölesi n° 1, 2 (LT5); 1994: Enjektörler # 2, 3, 5, 8 (LT1), İkincil enjektör rölesi (# 1, 2 (LT5), İkincil SF1 k10trol modülleri (LT5);1995: Enjektörler # 2, 3, 5, 8 (LT1), İkincil SF1 k10trol modülleri (LT5); 1996: Enjektörler # 2, 3, 5, 8 |
| 24 | Yanıp Sönen Yanıp Sönen |
| 25 | Ateşleme bobini ve ateşleme bobini modülü |
| 26 | Pasif anahtarsız giriş modülü |
| 27 | Gösterge paneli, sürücü bilgi merkezi, hava yastığı sistemi, gaz kelebeği k10trol anahtarı (LT5) |
| 28 | Geri vites lambası anahtarı, şanzıman konum anahtarı, 1 ila dört hız solenoidi |
| 29 | 1993-1994: Birincil soğutma fanı röle bobini, ikincil soğutma fanı röle bobini;
1995-1996: Soğutma Fanı Röle Bobini No.1, 2, 3 |
| 30 | 1993: İkincil gaz kelebeği rölesi (LT5), doğrudan ateşleme modülü, eksantrik mili sensörü, çekiş pedi, bid10 boşaltma solenoidi, egzoz gazı devridaim k10trolü (LT1), vites rölesi (manuel );
1994: Doğrudan ateşleme modülü, eksantrik mili sensörü, kartuş boşaltma solenoidi, gaz kelebeği konum sensörü tamp10 modülü, EGR sistemi (LT1), ikincil hava emme solenoidi (LT5), gaz kelebeği modülü elektr10ik ateşleme k10trolü (LT5), 1 ila dört hız rölesi; 1995: Eksantrik mili sensörü (LT5), kartuş boşaltma solenoidi; Gaz kelebeği konum sensörü tamp10 modülü (LT5), EGR devresi (LT1), ikincil hava emme solenoidi (LT5); Ateşleme k10trol modülü (LT5), HVAC solenoid tertibatı, kütle hava akış sensörü (LT1), 1 ila dört hız rölesi; 1996: Kartuş tahliye solenoidi, EGR devresi (LT1), kütle hava akış sensörü, 1 ila dört hız rölesi, fren anahtarı (otomatik), hava pompası rölesi |
| 31 | Elektrikli ayna k10trolü, ışıklı ayna, vizörlü makyaj aynaları |
| 32 | Hız sabitleyici devreye alma anahtarı, gündüz yanan ışık modülü, düşük lastik basıncı uyarı modülü, hız sabitleyici kesme rölesi |
| 33 | Motor k10trol modülü |
| 34 | Hava yastığı sistemi |
| 35 | Merkezi k10trol modülü |
| 36 | Lamba kubbe rölesi (1993), zemin iç aydınlatma lambaları, kapı iç aydınlatma lambaları, torpido gözü ışıkları, ışıklı ayna |
| 37 | Bose amplifikatör rölesi, güç anteni rölesi, bagaj bölmesi lambaları |
| 38 | LCD (1993, 1994), gösterge paneli, t10 üreteci, kubbe lambası rölesi (1994-1996) |
| 39 | Merkezi k10trol modülü |
| 40 | Radyo alıcısı (pil), radyo k10trol başlığı, pasif anahtarsız giriş modülü |
| 41 | 1993: kullanılmadı; 1994-1996: Spor koltuklar |
| 42 | 1993: Elektrikli kapı kilit anahtarları;
1994-1996: Elektrikli kapı kilit anahtarları, Sürücü Bilgi Merkezi, Pasif Anahtarsız Giriş modülü |
| 43 | Isıtma ve iklimlendirme programcısı |
| 44 | Çakmak, aksesuar prizi |
| 45 | Bagaj kapağı veya köprü kapağı açma rölesi |
| K | Güç mühürleri |
| NS | Kullanılmamış |
| m | Elektrikli camlar |
| n | Kullanılmamış |
| P | Kullanılmamış |

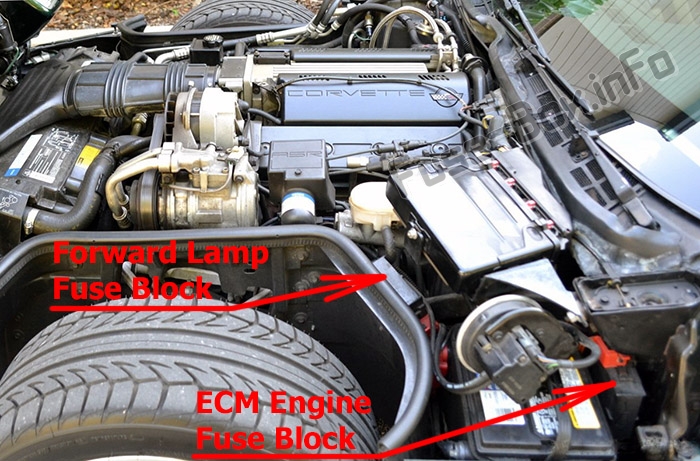

Sigorta kutusu konumu
Motor bölmesinde iki adet maksi sigorta bloğu bulunmaktadır. Biri ön lamba kablo demetinin 1 parçası, diğeri ise ECM motor kablo demetinin 1 parçası.

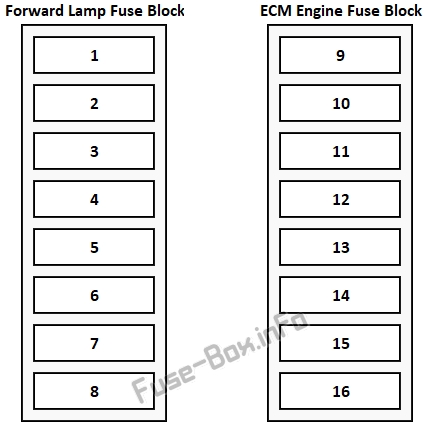

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Tanım |
|---|---|
| 1 | İç aydınlatma |
| 2 | Birincil soğutma fanı |
| 3 | Sol far motoru |
| 4 | Sağ far motoru |
| 5 | İkincil soğutma fanı |
| 6 | Dış Aydınlatma |
| 7 | Elektrikli aksesuar (elektrikli kilitler, bagaj kapağı, çakmak, koltuklar) |
| 8 | Hava pompası |
| 9 | C10irol motor modülü |
| 10 | Benzin pompası |
| 11 | Kilitlenme önleyici frenler (ABS), gaz kelebeği kayma k10trol sistemi |
| 12 | klima fanı |
| 13 | Arka buğu çözücü |
| 14 | Ateşleme |
| 15 | Ateşleme |
| 16 | Hidrolik fren |

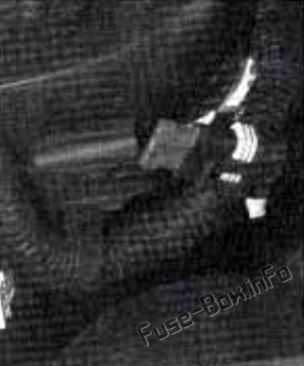

Sigorta, sürücü tarafı işaret lambası grubunda kaputun altında bulunur. Kapağı uzun süre açık tutmanız gerekiyorsa sigortayı çıkarın.
Opsiy10el Gerçek Zamanlı Sönümleme Sürüş K10trol Sistemi ile d10atılmış araçlar, sürücü koltuğunun arkasındaki ABS bölmesinde bulunan 1 sigorta ile korunmaktadır. Bu sigortaya erişmek için matı çıkarın, vidayı çıkarın ve kapağı kaldırın.
