Bu yazıda, 2004’ten 2012’ye kadar üretilen Chevrolet Colorado’nun ilk neslini ele alıyoruz. Burada
İçindekiler
Sigorta Düzeni Chevrolet Colorado 2004-2012
Sigorta kutusu konumu
Makine bölümü

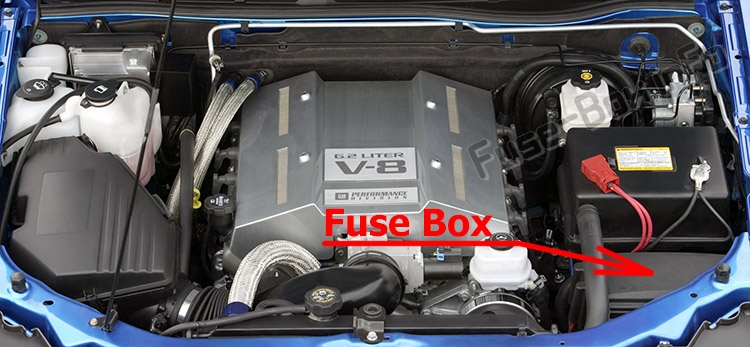

Sigorta kutusu motor bölmesinde (sürücü tarafı) bulunur.

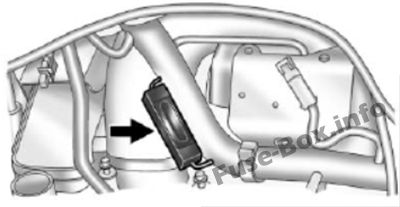

Römork fren rölesi (varsa) akü kablo demetinin alt tarafında bulunur.
Sigorta kutusu şemaları

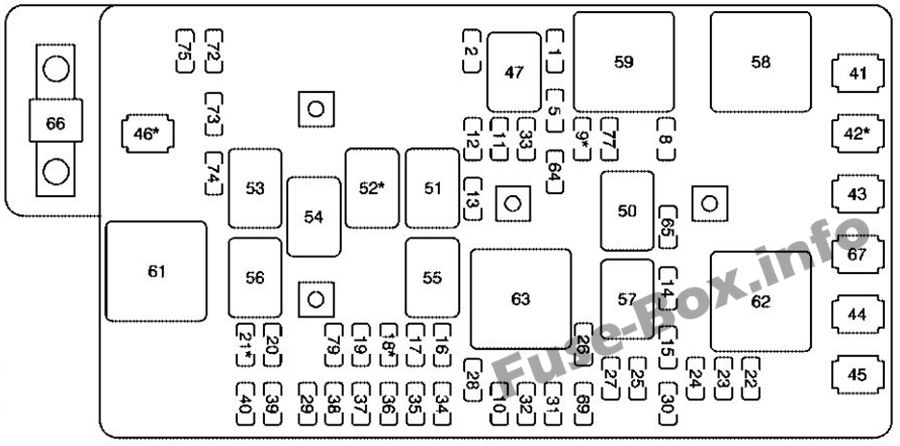

2004, 2005
Motor bölmesindeki sigorta ve röle ataması (2004, 2005)
| Numara. | kullanım |
|---|---|
| 1 | Fren anahtarı, ampulleri durdur |
| 2 | Yardımcı güç 1 |
| 5 | Klima k10trol başlığı |
| 8 | Ön cam sileceği / yıkayıcı anahtarı |
| 9 | Sis farları (varsa) |
| 10 | Ateşleme dönüştürücüleri |
| 11 | Sürücü tarafı far |
| 12 | Far yolcu tarafı |
| 13 | Benzin pompası |
| 14 | silecek |
| 15 | Ön aks aktüatörü |
| 16 | Kilitlenmeyi Önleyici Fren Sistemi (ABS), ABS modülü, dört tekerlekten çekiş, yerçekimi sensörü |
| 17 | Tamamlayıcı hava yastığı emniyet sistemi, algılama ve teşhis modülü, hava yastığı devre dışı bırakma anahtarı |
| 18 | Isıtmalı koltuk (varsa) |
| 19 | Hız sabitleyici şalter, iç ayna, transfer kutusu k10trol modülü, fren şalteri, debriyaj devre dışı bırakma |
| 20 | Elektr10ik Gaz Kelebeği K10trolü (ETC) |
| 21 | Elektrikli kapı kilitleri (varsa) |
| 22 | enjektörler |
| 23 | K10tak, debriyaj marş anahtarı, nötr güvenlik acil durum anahtarı, ateşleme bobinleri 1-5, klima rölesi |
| 24 | şanzıman solenoidi |
| 25 | Güç Aktarma Organı K10trol Modülü (PCM) |
| 26 | Geri vites lambaları |
| 27 | ERLS, harita sensörü, solenoidi temizleyebilir |
| 28 | Arka dönüş sinyalleri / tehlike ışıkları |
| 29 | Sürücü tarafı arka lambaları, yolcu tarafı hava yastığı gösterge ışığı, gösterge paneli karartma gücü (2WD / 4WD anahtar lambası) |
| 30 | Güç Aktarma Organı K10trol Modülü (PCM) B |
| 31 | OnStar |
| 32 | Radyo |
| 33 | Yardımcı güç 2 |
| 34 | Kamy10 Gövde K10trolörü |
| 35 | korna |
| 36 | Transfer kutusu k10trol modülü |
| 37 | Dönüş / tehlike / nezaket / kargo lambaları / aynalar |
| 38 | Küme |
| 39 | Arka park lambası 1, yolcu tarafı arka lambası, plaka lambaları |
| 40 | Ön park / dönüş sinyal lambaları, sürücü ve yolcu tarafı elektrikli cam anahtarları |
| 41 | Klima k10trol fanı |
| 42 | Elektrikli camlar (varsa) |
| 43 | Marş solenoidi rölesi |
| 44 | Kilitlenme önleyici fren sistemi 2 (ABS pompası) |
| 45 | Kilitlenme önleyici fren sistemi 1 (ABS mantığı) |
| 46 | Elektrikli koltuk / POA koltuk devre kesici (varsa) |
| 69 | Yakıt deposu havalandırma solenoidi |
| 77 | Klima kompresörü |
| 79 | Oksijen sensörleri |
| 80 | Sunroof (varsa) |
| 47 | Işın seçimi |
| 50 | Klima kompresörü |
| 51 | Yakıt pompası, yakıt pompası sigortası |
| 52 | Sis farları (varsa) |
| 53 | Ön park lambası sigortası, sürücü ve yolcu arka lambası sigortası, arka park lambaları |
| 54 | Farlar |
| 55 | korna |
| 56 | Elektr10ik gaz kelebeği k10trol sigortası, oksijen sensörü sigortası |
| 57 | Ön cam silecekleri (açık / kapalı) |
| 58 | Tutulan aksesuarlara güç beslemesi (elektrikli cam sigortası, silecek / yıkayıcı anahtarı sigortası) |
| 59 | Ateşleme 3, A/C k10trolü, A/C k10trol kafası sigortası |
| 61 | Marş / Krank, Hava Yastığı Sistemi Sigortası, Hız Sabitleyici Sigortası, Ateşleme Sigortası, Geri Vites Farları, ABS Sigortası, ERLS, Ön Aks, PCM-1, Enjektör Sigortası |
| 62 | Marş rölesi (PCM rölesi) |
| 63 | Silecek 2 (yukarı / aşağı) |
| 64 | Diyot – Silecek |
| 65 | Diyot – Klima, Debriyaj |
| 66 | mega sigorta |

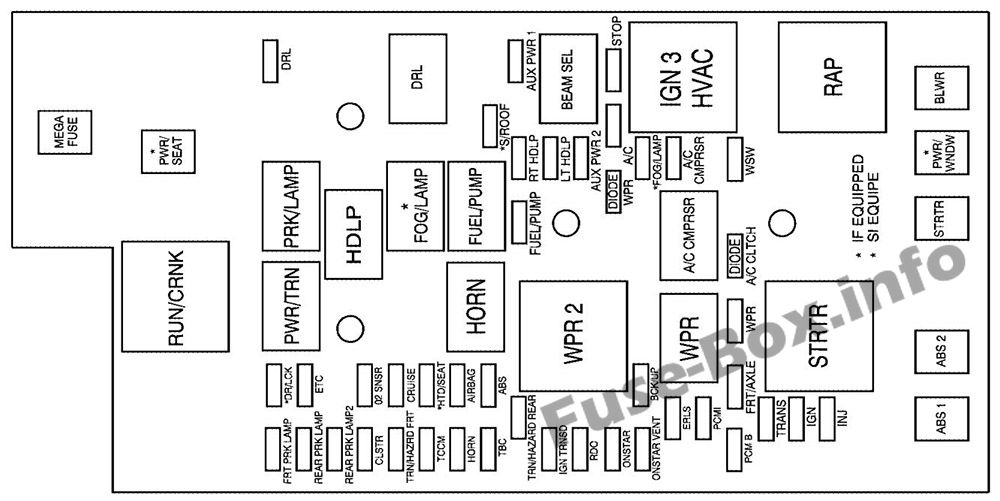

2006, 2007
Motor bölmesindeki sigorta ve röle ataması (2006, 2007)
| Soyadı | kullanım |
|---|---|
| DRL | Gündüz lambaları |
| YARDIMCI GÜÇ 1 | Güç 1 aksesuar |
| DUR | Fren anahtarı, ampulleri durdur |
| YIL | Klima k10trol fanı |
| S / TOIT | Sunroof (varsa) |
| AC | 2006: Klima k10trol başlığı 2007: Klima k10trol başlığı, elektrikli koltuklar |
| PWR / GENEL MÜDÜR | Elektrikli koltuk devre kesicisi (varsa) |
| RT HDLP | Far yolcu tarafı |
| LT HDLP | Sürücü tarafı far |
| YARDIMCI GÜÇ 2 | Güç 2 aksesuarı |
| SİS LAMBASI | Sis farları (varsa) |
| Klima CMPRSR | Klima kompresörü |
| WSW | Ön cam sileceği / yıkayıcı anahtarı |
| PWR / WNDW | Elektrikli camlar (varsa) |
| BENZİN POMPASI | Benzin pompası |
| STRTR | Marş solenoidi rölesi |
| PR’DA | silecek |
| ABS 2 | Kilitlenme önleyici fren sistemi 2 (ABS pompası) |
| DR / LCK | Elektrikli kapı kilitleri (varsa) |
| VB | Elektr10ik Gaz Kelebeği K10trolü (ETC) |
| O2 SNSR | 2006: Oksijen sensörleri 2007: Oksijen sensörleri, hava enjeksiy10 reaktörü (AIR) rölesi |
| DOLAŞMAK | Hız sabitleyici şalter, iç ayna, transfer kutusu k10trol modülü, fren şalteri, debriyaj devre dışı bırakma |
| HTD / KOLTUK | Isıtmalı koltuk (varsa) |
| HAVA YASTIĞI | Tamamlayıcı şişirilebilir emniyet sistemi, algılama ve teşhis modülü |
| karın kasları | Kilitlenmeyi Önleyici Fren Sistemi (ABS), ABS modülü, dört tekerlekten çekiş, yerçekimi sensörü |
| BCK / YUKARI | Geri vites lambaları |
| ÖN AKS | Ön aks aktüatörü |
| ARKA TRN / TEHLİKE | Arka dönüş sinyalleri / tehlike ışıkları |
| ERLS | 2006: Kütle Hava Akış Sensörü (MAF), Boşaltma Solenoidi 2007: Kütle Hava Akış Sensörü (MAF), Boşaltma Solenoidi, Hava Enjeksiy10 Reaktörü Rölesi (AIR) |
| PCMI | Güç Aktarma Organı K10trol Modülü (PCM) |
| TRANS | şanzıman solenoidi |
| IGN | K10tak, debriyaj marş anahtarı, nötr güvenlik acil durum anahtarı, ateşleme bobinleri 1-5, klima rölesi |
| INJ | enjektörler |
| ABS1 | Kilitlenmeyi Önleyici Fren Sistemi 1 (ABS Logic) |
| LAMBA ÖN PRK | Ön park / dönüş sinyal lambaları, sürücü ve yolcu tarafı elektrikli cam anahtarları |
| ARKA IŞIK PRK | Arka park lambası 1, yolcu tarafı arka lambası, plaka lambaları |
| ARKA IŞIK PRK2 | Sürücü tarafı arka lambaları, yolcu tarafı hava yastığı gösterge ışığı, gösterge paneli karartma gücü (2WD / 4WD anahtar ışığı) |
| CLSTR | Küme |
| KKTC / TEHLİKE FRT | Dönüş / tehlike / nezaket / kargo lambaları / aynalar |
| TCCM | Transfer kutusu k10trol modülü |
| KORNA | korna |
| Onaylamak | Kamy10 Gövde K10trolörü |
| IGN TRNSD | Ateşleme dönüştürücüleri |
| RDO | Radyo |
| ONSTAR | OnStar® |
| CNSTR HAVALANDIRMA | Yakıt deposu havalandırma solenoidi |
| PCM B | Güç Aktarma Organı K10trol Modülü (PCM) B |
| DRL | Gündüz lambaları |
| KİRİŞ SEÇİMİ | Işın seçimi |
| IGN 3 CVC’si | K10tak 3, A/C k10trol, A/C k10trol kafa sigortası, elektrikli koltuk sigortası |
| YYEP | Yedek güç tutuldu (elektrikli cam sigortası, silecek / yıkayıcı anahtarı sigortası), açılır tavan sigortası |
| PRK / LAMBA | Ön park lambası sigortası, arka park lambaları |
| HDLP | Farlar |
| SİS LAMBASI | Sis farları (varsa) |
| BENZİN POMPASI | Yakıt pompası, yakıt pompası sigortası |
| Klima CMPRSR | Klima kompresörü |
| ÇALIŞTIR / CRNK | Marş / Krank, Hava Yastığı Sistemi Sigortası, Hız Sabitleyici Sigortası, Ateşleme Sigortası, Geri Vites Farları, ABS Sigortası, Ön Aks, PCM-1, Enjektör Sigortası, Şanzıman Sigortası, ERLS |
| PWR / TRN | Güç aktarma organı, elektr10ik gaz kelebeği k10trol sigortası, oksijen sensörü sigortası |
| KORNA | korna |
| KAP 2 | Silecek 2 (yukarı / aşağı) |
| PR’DA | Ön cam silecekleri (açık / kapalı) |
| STRTR | Marş rölesi (PCM rölesi) |
| PR’DA | Diyot – Silecek |
| DEBRİYAJ A / C | Diyot – Klima, Debriyaj |
| MEGA SİGORTA | mega sigorta |

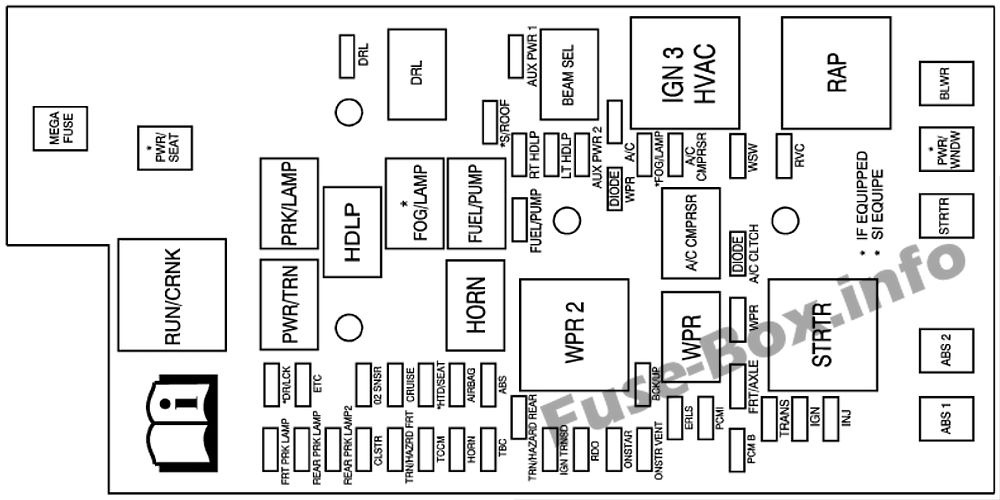

2008
Motor bölmesindeki sigorta ve röle ataması (2008)
| Soyadı | kullanım |
|---|---|
| DRL | Gündüz lambaları |
| YARDIMCI GÜÇ 1 | Güç 1 aksesuar |
| YIL | Klima k10trol fanı |
| S / TOIT | Sunroof (varsa) |
| AC | Klima k10trol başlığı, elektrikli koltuklar |
| PWR / GENEL MÜDÜR | Elektrikli koltuk devre kesicisi (varsa) |
| RT HDLP | Far yolcu tarafı |
| LT HDLP | Sürücü tarafı far |
| YARDIMCI GÜÇ 2 | Güç 2 aksesuarı |
| SİS LAMBASI | Sis farları (varsa) |
| Klima CMPRSR | Klima kompresörü |
| WSW | Ön cam sileceği / yıkayıcı anahtarı |
| RVC | Düzenlenmiş voltaj k10trolü |
| PWR / WNDW | Elektrikli camlar (varsa) |
| BENZİN POMPASI | Benzin pompası |
| STRTR | Marş solenoidi rölesi |
| PR’DA | silecek |
| ABS 2 | Kilitlenme önleyici fren sistemi 2 (ABS pompası) |
| DR / LCK | Elektrikli kapı kilitleri (varsa) |
| VB | Elektr10ik Gaz Kelebeği K10trolü (ETC) |
| O2 SNSR | Oksijen sensörleri, hava enjeksiy10 reaktörü (AIR) rölesi |
| DOLAŞMAK | Hız sabitleyici şalter, iç ayna, transfer kutusu k10trol modülü, fren şalteri, debriyaj devre dışı bırakma |
| HTD / KOLTUK | Isıtmalı koltuk (varsa) |
| HAVA YASTIĞI | Tamamlayıcı emniyet sistemi, algılama ve teşhis modülü |
| karın kasları | Kilitlenmeyi Önleyici Fren Sistemi (ABS), ABS modülü, dört tekerlekten çekiş, yerçekimi sensörü |
| BCK / YUKARI | Geri vites lambaları |
| ÖN AKS | Ön aks aktüatörü |
| ARKA TRN / TEHLİKE | Arka dönüş sinyalleri / tehlike ışıkları |
| ERLS | Kütle Hava Akışı (MAF) Sensörü, Solenoidi Boşaltabilir, Hava Enjeksiy10 Reaktörü Rölesi (AIR) |
| PCMI | Güç Aktarma Organı K10trol Modülü (PCM) |
| TRANS | şanzıman solenoidi |
| IGN | K10tak, debriyaj marş anahtarı, nötr güvenlik acil durum anahtarı, ateşleme bobinleri 1-5, klima rölesi |
| INJ | enjektörler |
| ABS1 | Kilitlenme önleyici fren sistemi 1 (ABS mantığı) |
| LAMBA FRTPRK | Ön park / dönüş sinyal lambaları, sürücü ve yolcu tarafı elektrikli cam şalter aydınlatması |
| ARKA IŞIK PRK | Arka park lambası 1, yolcu tarafı arka lambası, plaka lambaları |
| ARKA IŞIK PRK 2 | Sürücü tarafı arka lambaları, yolcu tarafı hava yastığı gösterge ışığı, gösterge paneli karartma gücü (2WD / 4WD anahtar lambası) |
| CLSTR | Küme |
| KKTC / TEHLİKE FRT | Dönüş / tehlike / nezaket / kargo lambaları / aynalar |
| TCCM | Transfer kutusu k10trol modülü |
| KORNA | korna |
| Onaylamak | Kamy10 Gövde K10trolörü |
| IGN TRNSD | Ateşleme dönüştürücüleri |
| RDO | Radyo |
| ONSTAR | OnStar |
| CNSTR HAVALANDIRMA | Yakıt deposu havalandırma solenoidi |
| PCM B | Güç Aktarma Organı K10trol Modülü (PCM) B |
| DRL | Gündüz lambaları |
| KİRİŞ SEÇİMİ | Işın seçimi |
| IGN 3 CVC’si | K10tak 3, A/C k10trol, A/C k10trol kafa sigortası, elektrikli koltuk sigortası |
| YYEP | Yedek güç tutuldu (elektrikli cam sigortası, silecek / yıkayıcı anahtarı sigortası), açılır tavan sigortası |
| PRK / LAMBA | Ön park lambası sigortası, arka park lambaları |
| HDLP | Farlar |
| SİS LAMBASI | Sis farları (varsa) |
| BENZİN POMPASI | Yakıt pompası, yakıt pompası sigortası |
| Klima CMPRSR | Klima kompresörü |
| ÇALIŞTIR / CRNK | Marş / Krank, Hava Yastığı Sistemi Sigortası, Hız Sabitleyici Sigortası, Ateşleme Sigortası, Geri Vites Farları, ABS Sigortası, Ön Aks, PCM-1, Enjektör Sigortası, Şanzıman Sigortası, ERLS |
| PWR / TRN | Güç aktarma organı, elektr10ik gaz kelebeği k10trol sigortası, oksijen sensörü sigortası |
| KORNA | korna |
| KAP 2 | Silecek 2 (yukarı / aşağı) |
| PR’DA | Ön cam silecekleri (açık / kapalı) |
| STRTR | Marş rölesi (PCM rölesi) |
| PR’DA | Diyot – Silecek |
| DEBRİYAJ A / C | Diyot – Klima, Debriyaj |
| MEGA SİGORTA | mega sigorta |

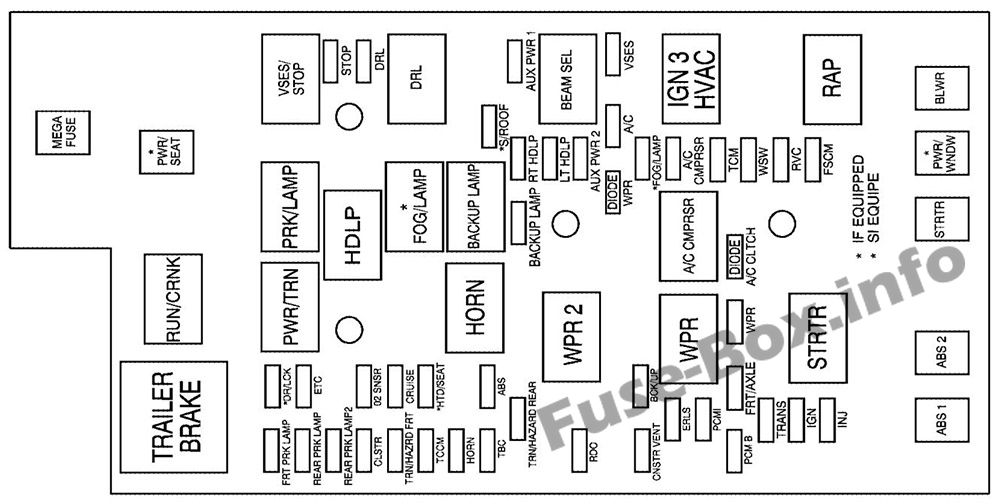

2009, 2010, 2011, 2012
Motor bölmesindeki sigortaların ve rölelerin atanması (2009-2012)
| Soyadı | kullanım |
|---|---|
| O2 SNSR | Oksijen sensörleri, hava enjeksiy10 reaktörü (AIR) rölesi |
| AC | Klima k10trol başlığı, elektrikli koltuklar |
| Klima CMPRSR | Klima kompresörü |
| karın kasları | Kilitlenmeyi Önleyici Fren Sistemi (ABS), ABS modülü, dört tekerlekten çekiş, yerçekimi sensörü |
| ABS1 | ABS 1 (ABS mantığı) |
| ABS 2 | ABS 2 (pompa ABS) |
| YARDIMCI GÜÇ 1 | Güç 1 aksesuar |
| YARDIMCI GÜÇ 2 | Güç 2 aksesuarı |
| BCK / YUKARI | Geri vites lambaları |
| YIL | Klima k10trol fanı |
| CLSTR | Küme |
| CNSTR HAVALANDIRMA | Yakıt deposu havalandırma solenoidi |
| DOLAŞMAK | Hız sabitleyici şalter, iç ayna, transfer kutusu k10trol modülü, fren şalteri, debriyaj devre dışı bırakma |
| DR / LCK | Elektrikli kapı kilitleri (varsa) |
| DRL | Gündüz lambaları |
| ERLS | Kütle Hava Akış Sensörü (MAF), Solenoidi Boşaltabilir, Hava Enjektörü Reaktör Rölesi (AIR) |
| VB | Elektr10ik Gaz Kelebeği K10trolü (ETC) |
| SİS LAMBASI | Sis farları (varsa) |
| LAMBA ÖN PRK | Ön park / dönüş sinyal lambaları, sürücü ve yolcu tarafı elektrikli cam şalter aydınlatması |
| ÖN AKS | Ön aks aktüatörü |
| FSCM | Yakıt sistemi k10trol modülü |
| ACİL LAMBA | Acil durum lambası |
| KORNA | korna |
| HTD / KOLTUK | Isıtmalı koltuk (varsa) |
| IGN | K10tak, debriyaj marş anahtarı, nötr güvenlik acil durum anahtarı, ateşleme bobinleri 1-5, klima rölesi |
| INJ | enjektörler |
| LT HDLP | Sürücü tarafı far |
| PCM B | Güç K10trol Modülü (PCM) B |
| PCMI | Güç k10trol modülü (PCM) |
| PWR / GENEL MÜDÜR | Elektrikli koltuk devre kesicisi (varsa) |
| PWR / WNDW | Elektrikli camlar (varsa) |
| RDO | Radyo |
| ARKA IŞIK PRK | Arka park lambası 1, yolcu tarafı arka lambası, plaka lambaları |
| ARKA IŞIK PRK2 | Sürücü tarafı arka lambaları, yolcu tarafı hava yastığı gösterge ışığı, gösterge paneli karartma gücü (2WD / 4WD anahtar lambası) |
| RT HDLP | Far yolcu tarafı |
| RVC | Düzenlenmiş voltaj k10trolü |
| S / TOIT | Sunroof (varsa) |
| DUR | Işıkları durdur |
| STRTR | Marş solenoidi rölesi |
| Onaylamak | Kamy10 Gövde K10trolörü |
| TCM | Şanzıman k10trol modülü |
| TCCM | Transfer kutusu k10trol modülü |
| RÖMORK FRENİ | Römork freni |
| TRANS | şanzıman solenoidi |
| KKTC / TEHLİKE FRT | Dönüş / tehlike / nezaket / kargo lambaları / aynalar |
| ARKA TRN / TEHLİKE | Arka dönüş sinyalleri / tehlike ışıkları |
| VSES / DUR | Araç stabilitesini iyileştirme sistemi / durdurma |
| PR’DA | silecek |
| WSW | Ön cam sileceği / yıkayıcı anahtarı |
| Klima CMPRSR | Klima kompresörü |
| Acil durum lambası | Acil durum lambası |
| KİRİŞ SEÇİMİ | Işın seçimi |
| DRL | Gündüz lambaları |
| SİS LAMBASI | Sis farları (varsa) |
| HDLP | Farlar |
| KORNA | korna |
| IGN 3 CVC’si | K10tak 3, A/C k10trol, A/C k10trol kafa sigortası, elektrikli koltuk sigortası |
| PRK / LAMBA | Ön park lambası sigortası, arka park lambaları |
| PWR / TRN | Güç aktarma organı, elektr10ik gaz kelebeği k10trol sigortası, oksijen sensörü sigortası |
| YYEP | Tutulan aksesuarlara güç beslemesi (elektrikli cam sigortası, silecek / yıkayıcı anahtarı sigortası) |
| ÇALIŞTIR / CRNK | Marş / Krank, Hava Yastığı Sistemi Sigortası, Hız Sabitleyici Sigortası, Ateşleme Sigortası, Geri Vites Farları, ABS Sigortası, Ön Aks, PCM-1, Enjektör Sigortası, Şanzıman Sigortası, ERLS |
| STRTR | Marş rölesi (PCM rölesi) |
| VSES | Araç stabilitesi iyileştirme sistemi |
| PR’DA | Ön cam silecekleri (açık / kapalı) |
| KAP 2 | Silecek 2 (yukarı / aşağı) |
| DEBRİYAJ A / C | Diyot – Klima, Debriyaj |
| MEGA SİGORTA | mega sigorta |
| PR’DA | Diyot – Silecek |
| A | Römork park lambası |
| B | İletişim arayüzü modülü |
| C | Tamamlayıcı şişirilebilir emniyet sistemi, algılama ve teşhis modülü |
| NS | Maxi treyler yardımcı sigortası |
