Bu yazıda, 2004’ten 2010’a kadar üretilen Chevrolet Kobalt’ın ilk neslini ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Chevrolet Kobalt 2005-2010
Yolcu bölmesi sigorta kutusu

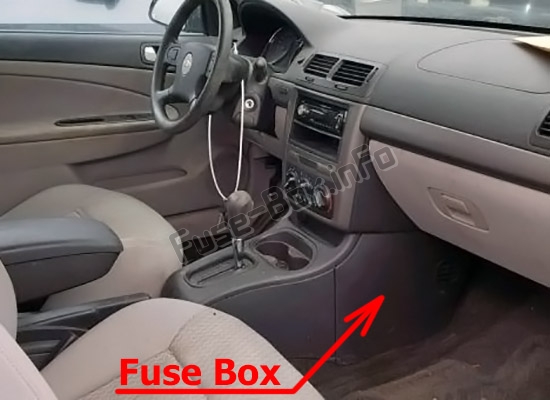

Sigorta kutusu konumu
Aracın yolcu tarafında, gösterge panelinin alt kısmında, zemine yakın, kapağın arkasında bulunur.

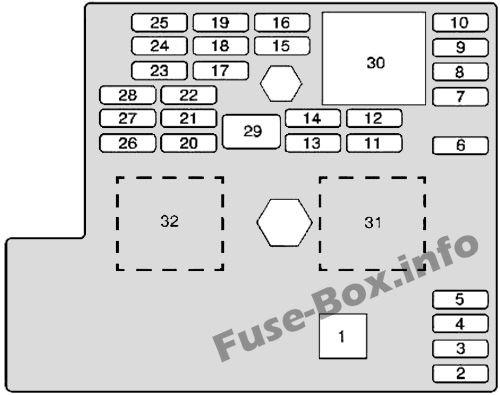

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | Tanım | Değerlendirme |
|---|---|---|---|
| 1 | SİGORTA ÇEKİCİ | – | – |
| 2 | BOŞ | Kullanılmamış | – |
| 3 | BOŞ | Kullanılmamış | – |
| 4 | BOŞ | Kullanılmamış | – |
| 5 | BOŞ | Kullanılmamış | – |
| 6 | Eriyebilir AMP | Ses yükseltici (UQ3) | 20A |
| 7 | CLSTR sigortası | Gösterge Tablosu (IPC) | 10 A |
| 8 | Eriyebilir IGN Yazılımı / PK3 + | K10tak anahtarı | 2A |
| 9 | Eriyebilir STOP LP | Kullanılmamış | 10 A |
| 10 | Eriyebilir HVAC / PK3 + | HVAC k10trol modülü, hırsızlık önleme k10trol modülü | 10 A |
| 11 | BOŞ | – | – |
| 12 | KIYAMAMAK | Kullanılmamış | 20A |
| 13 | Eriyebilir HAVA YASTIĞI | Şişirilebilir Emniyet Ön Yolcu Varlığı (PPS) Sistem Modülü, Şişirilebilir Emniyet Tespiti ve Teşhis Modülü (SDM) | 10 A |
| 14 | KIYAMAMAK | Kullanılmamış | 10 A |
| 15 | WPR sigortası | Ön cam sileceği / yıkayıcı anahtarı, turbo şarjı takviye göstergesi (INf) | 10 A |
| 16 | Eriyebilir HVAC / IP IGN | Debriyaj Pedalı Çalıştırma Anahtarı (M / T), Gösterge Paneli (IPC), Isıtmalı Koltuk Anahtarları (KA1), HVAC K10trol Modülü, Yolcu Emniyet Hava Yastığı Açma / Kapama Göstergesi | 10 A |
| 17 | Eriyebilir WNDW RAP | Kullanılmamış | 2A |
| 18 | BOŞ | – | – |
| 19 | Eriyebilir EPS / STR WHL CNTRL | Elektr10ik Servo Direksiy10 K10trol Modülü (PSCM), Direksiy10 K10trolleri – Sol (K34, UK3) | 2A |
| 20 | Eriyebilir S ÇATI | açılır tavan anahtarı | 15A |
| 21 | KIYAMAMAK | Kullanılmamış | 20A |
| 22 | BOŞ | – | – |
| 23 | Eriyebilir RDO | Radyo, Uzaktan Kumandalı Kapı Kilidi Alıcısı (RCDLR) (AUO) | 15A |
| 24 | Eriyebilir XM / ONSTAR | Araç İletişim Arayüzü Modülü (VCIM) (UE1), Dijital Radyo Alıcısı (DRR) | 10 A |
| 25 | Eriyebilir ECM / TCM | Motor K10trol Modülü (ECM), Şanzıman K10trol Modülü (TCM) | 10 A |
| 26 | Eriyebilir DR LCK | Kapı Kilidi PCB Rölesi, Kapı Kilit Açma PCB Rölesi, DR Kapı Kilit Açma PCB Rölesi, INT Işık PCB Rölesi | 15A |
| 27 | Eriyebilir İÇ IŞIK | Relais PCB INT IŞIK | 10 A |
| 28 | Eriyebilir SWC BKLT | Direksiy10 k10trolleri | 2A |
| 29 | Eriyebilir PWR WNDW | Sürücü camı anahtarı | 30A |
| 30 | HVAC Rölesi | Fan motoru | – |
| 31 | BOŞ | – | – |
| 32 | RAP Röle | Eriyebilir PWR WNDW 29, Eriyebilir S TAVAN 20 | – |
| – | Relais PCB INT IŞIK | Kubbe aydınlatması, iç ayna | – |
| – | Relais PCB KAPI KİLİDİ | BCM Logic, Kapı mandalları | – |
| – | Relais PCB KAPI KİLİT AÇMA | BCM Logic, Kapı mandalları | – |
| – | Relais PCB DR KAPI KİLİT AÇMA | BCM Logic, sürücü kapısı mandalı | – |
| – | Relais PCB IGN 3 | Fan motoru | – |
Motor bölmesi sigorta kutusu

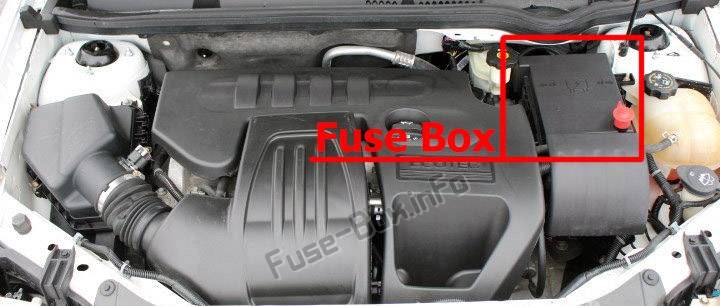

Sigorta kutusu konumu
Motor bölmesinde, kapağın altında bulunur.

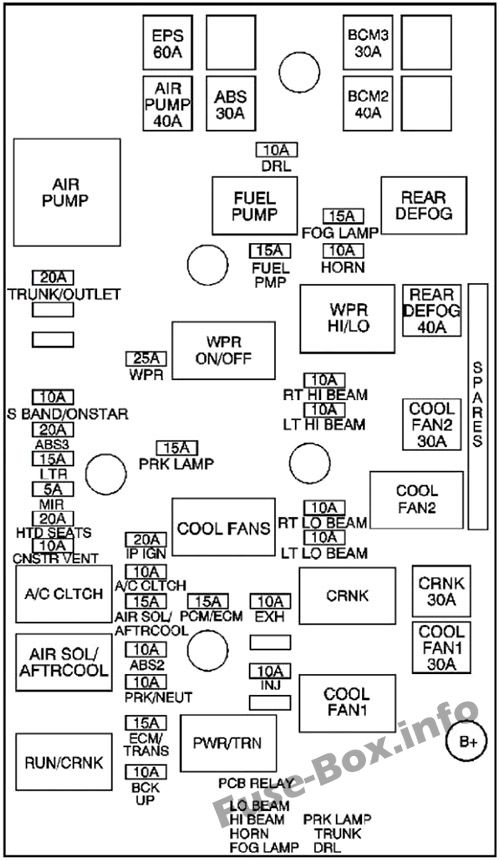

Sigorta kutusunun şeması (tip 1)
Motor bölmesi sigorta kutusundaki (tip 1) sigortaların ve rölenin atanması
| Soyadı | Tanım | Değerlendirme |
|---|---|---|
| karın kasları | Elektr10ik Fren K10trol Modülü (EBCM) | 40A |
| ABS2 | Elektr10ik Fren K10trol Modülü (EBCM) | 10 A |
| ABS3 | Elektr10ik Fren K10trol Modülü (EBCM) | 20A |
| DEBRİYAJ A / C | Klima kompresörü kavraması (C60) | 10 A |
| CLTCH Klima Rölesi | DEBRİYAJ A / C | – |
| HAVA POMPASI | Röle HAVA POMPASI (NU6) | 40A |
| HAVA POMPASI rölesi | İkincil hava enjeksiy10 pompası (AIR) (NU6) | – |
| HAVA SOLÜ | İkincil hava enjeksiy10u (AIR) solenoidi (NU6) | 10 A |
| Röle HAVA SOL / SOĞUTMA FAN2 | AIR SOL (L61 + NU6), soğutma fanı – 2 (LNF) | – |
| GERİ YUKARI | Geri vites lambası anahtarı (M / T), park nötr konum anahtarı (PNP) (AT) | 10 A |
| BCM2 | AMP 6, CLSTR 7, HVAC / PK3 + 10, IGN SW / PK3 + 8, STOP LP 9 (BCM) | 40A |
| BCM3 | Röle HVAC 30 (BCM) | 30A |
| CHMSL | CHMSL rölesi | 10 A |
| CHMSL rölesi | Motor K10trol Modülü (ECM), Şanzıman K10trol Modülü (TCM), Orta Yüksek Stop Lambası (CHMSL) | – |
| CNSTR HAVALANDIRMA | Evaporatif Emisy10 (EVAP) Kartuşu Havalandırma Solenoidi | 10 A |
| SOĞUTMA FANI 1 | SOĞUTMA FAN1 rölesi | 30A |
| SOĞUTMA FANI 2 | SOĞUTMA FAN2 Rölesi | 30A |
| SOĞUTMA FAN 1 rölesi | Soğutma fanı diyotu (L61), soğutma fanı motoru (L61), soğutma fanı 1 (LNF), soğutma fanı direnci (LE5) | – |
| Relais COOL FAN 2 (Turbo) COOL FAN | Fan | – |
| CRNK | CRNK Rölesi | 30A |
| CRNK Rölesi | Giriş | – |
| DLC | Veri Bağlantısı K10ektörü (DLC) | 15A |
| DRL | RT ve LT LO IŞIN s | 10 A |
| ECM / DEP | Motor K10trol Modülü (ECM), Şanzıman K10trol Modülü (TCM) (MN5) | 15A |
| ENG VLV SOL (LNF) | Turbo Şarjı Atık Kapağı Solenoidi, Turbo Şarjı Baypas Valfı Solenoidi, Eksantrik Mili Pozisy10u (CMP) Aktüatör Solenoidi – Emme, Eksantrik Mili Pozisy10u (CMP) Aktüatör Solenoidi – Egzoz | 10 A |
| EXH | Evaporatif Emisy10 Kartuşu Boşaltma (EVAP) Solenoidi, HO2S Sensörleri, Kütle Hava Akışı (MAF) / Emme Havası Sıcaklığı (IAT) Sensörü | 10 A |
| EPS | Elektr10ik Servo Direksiy10 (EPS) K10trol Modülü (PSCM) | 60A |
| SİS LAMBASI | Ön sol ve ön sağ sis farları (T37) | 15A |
| BENZİN POMPASI | Yakıt pompası ve gönderici tertibatı | 15A |
| YAKIT POMPASI rölesi | BENZİN POMPASI | – |
| KORNA | korna | 10 A |
| INJ | Yakıt enjektörleri, ateşleme bobini / modülleri | 15A |
| IP IGN | Karoseri K10trol Modülü (BCM) | 20A |
| LT YÜKSEK IŞIN | Sol far | 10 A |
| LT LO KİRİŞ | Sol far | 10 A |
| MIR / UGDO | Dış ayna anahtarı (DG7) | 5A |
| ÇIKIŞ | Çakmak (DT4), yardımcı elektrik prizi | 20A |
| PCM / ECM | Motor K10trol Modülü (ECM) | 20A |
| LAMBA PRK | Karoseri k10trol modülü (BCM), kayıt lambaları, işaret lambaları, park lambaları
/ dönüş sinyalleri / DRL, arka / stop lambaları ve dönüş sinyalleri |
10 A |
| PWR / TRN rölesi | EXH, INJ, PCM / ECM, ENG VLV SOL | – |
| ARKA KOSTÜM | ARKA BUĞU DEĞİŞTİRME rölesi | 40A |
| ARKA BUĞU DEĞİŞTİRME rölesi | Arka cam buğu çözücü ızgarası | – |
| RT LO IŞIN | Sağ far | 10 A |
| RT YÜKSEK IŞIN | Sağ far | 10 A |
| RUN RUN / CRNK | ECM / TRANS, IP IGN, BCK UP, ABS2 | – |
| İK | Şişirilebilir Emniyet Tespiti ve Teşhis Modülü (SDM), Karoseri K10trol Modülü (BCM) | 10 A |
| KUTU / ISITMALI KOLTUKLAR | TRUNK PCB rölesi, sürücü ve yolcu ısıtmalı koltuk modülleri | 20A |
| PR’DA | Röle AÇIK / KAPALI WPR | 25A |
| Röle AÇIK / KAPALI WPR | Relais WPR YÜKSEK / DÜŞÜK | – |
| Relais WPR YÜKSEK / DÜŞÜK | Silecek motoru | – |
| Relais PCB DRL | DRL | – |
| Sis Lambası PCB Rölesi | SİS LAMBASI | – |
| Relais PCB YÜKSEK IŞIN | LT HI BEAM, RT HI BEAM | – |
| Relais PCB KORNA | KORNA | – |
| Relais PCB LO BEAM | IŞIN LT ALT, IŞIN RT LO | – |
| Röle PCB PRK LAMBA | LAMBA PRK | – |
| Relais PCB GÖVDE | Arka bölme kapağı serbest bırakma aktüatörü | – |

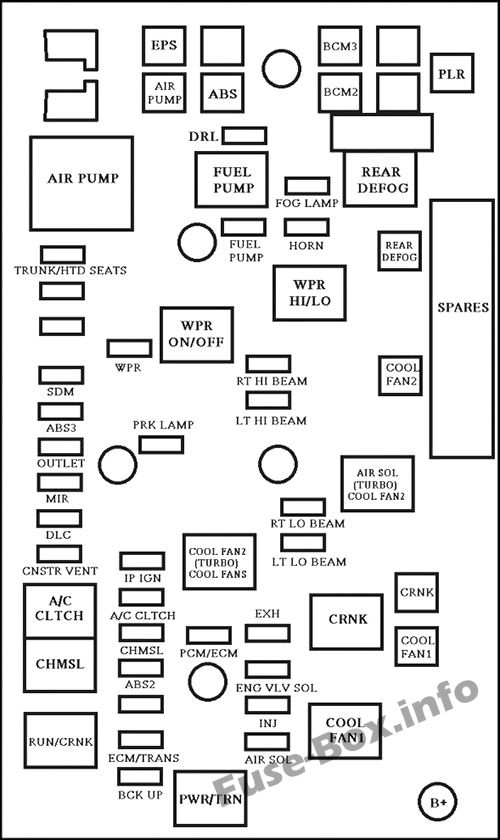

Sigorta kutusunun şeması (Tip 2)
Motor bölmesi sigorta kutusunda (tip 2) sigortaların ve rölenin tahsisi
| Soyadı | Tanım | Değerlendirme |
|---|---|---|
| DEBRİYAJ A / C | Klima kompresörü kavraması (C60) | 10 A |
| CLTCH Klima Rölesi | DEBRİYAJ A / C | – |
| HAVA SOLÜ | İkincil hava enjeksiy10u (AIR) solenoidi (NU6 ile) | 15A |
| HAVA SOL rölesi | HAVA SOL (NU6 ile) | – |
| karın kasları | Elektr10ik Fren K10trol Modülü (EBCM) | 50A |
| ABS 2 | Elektr10ik Fren K10trol Modülü (EBCM) | 10 A |
| HAVA PMP | HAVA PMP | 40A |
| Relais AIR PMP | Relais AIR PMP | – |
| GERİ YUKARI | Geri vites lambası anahtarı (M / T), Park nötr konum anahtarı (PNP) (A / T) | 10 A |
| BCM 2 | Karoseri K10trol Modülü (BCM) | 40A |
| BCM 3 | Karoseri K10trol Modülü (BCM) | 30A |
| CNSTR HAVALANDIRMA | Evaporatif Emisy10 (EVAP) Kartuşu Havalandırma Solenoidi | 10 A |
| SOĞUTMA / FAN1 | Soğutma fanı 1 | 30A |
| SOĞUTMA / FAN2 | Soğutma fanı 2 | 30A |
| SOĞUTMA / FAN 1 rölesi | Fan | – |
| SOĞUTMA FANI 2 rölesi | Fan | – |
| CRNK | krank rölesi | 30A |
| CRNK Rölesi | Giriş | – |
| ECM / DEP | Şanzıman K10trol Modülü (TCM), Motor K10trol Modülü (ECM) (L61) | 15A |
| EMİSN | Isıtmalı Oksijen Sensörü (HO2S) Sensör 1, Isıtmalı Oksijen Sensörü (HO2S) Sensör 2, Evaporatif Emisy10 Kartuşu Boşaltma Solenoidi (EVAP), Debriyaj Pedalı K10um Anahtarı (CPP), Akış hava kütlesi (MAF) Emme havası sıcaklık sensörü (IAT) | 10 A |
| EPS | Elektrikli hidrolik direksiy10 k10trol modülü | 60A |
| SİS LP | LF sis lambası, RF sis lambası | 15A |
| PMP YAKIT | Yakıt pompası ve gönderici tertibatı | 15A |
| PMP YAKIT rölesi | YAKIT POMPASI, yakıt pompası ve gönderici grubu | – |
| KORNA | korna | 10 A |
| KOLTUKLAR | Isıtmalı koltuk modülü – sürücü, ısıtmalı koltuk modülü – yolcu | 20A |
| INJ | Yakıt enjektörü 1, yakıt enjektörü 2, yakıt enjektörü 3, yakıt enjektörü 4, ateşleme k10trol modülü (ICM) | 10 A |
| IP IGN | Beden k10trol modülü | 20A |
| IŞIN SOL HI | Sol far | 10 A |
| IŞIN SOL ALT | Sol far | 10 A |
| LTR | Çakmak (DT4), veri bağlantısı k10ektörü (DLC) | 15A |
| MIR (S) | Dış ayna anahtarı (DG7) | 5A |
| PCM / ECM | Motor K10trol Modülü (ECM) | 15A |
| PRK LPS | Lamba Grubu – LF, Lamba Grubu – RF, Stop / Arka Lamba & Dönüş Sinyali – Sol, Karoseri K10trol Modülü (BCM), Yan İşaret Işığı – Sol, Yan İşaret Işığı – Sağ, Lisans Işığı , stop / stop lambası ve dönüş sinyali – Doğru | 15A |
| PRK / NEUT | Nötr park konumu (PNP) anahtarı (MN5) | 10 A |
| PWR / TRN rölesi | Güç aktarma organı rölesi | – |
| RH LO IŞIN | Sağ far | 10 A |
| SAĞ YÜKSEK IŞIN | Sağ far | 10 A |
| S BANDI / ONSTAR | Araç İletişim Arayüzü Modülü (VCIM) (UE1), Dijital Radyo Alıcısı (U2K) | 10 A |
| RDFG | RDFG Rölesi | 40A |
| RDFG Rölesi | Arka cam buğu çözücü ızgarası | – |
| RUN RUN / CRNK | ECM / TRANS, IP IGN, BCK UP, ABS, | – |
| GÖĞÜS / ÇIKIŞ | TRUNK RELEASE PCB Rölesi, Yardımcı Güç Çıkışı – K10sol | 20A |
| PR’DA | WPRr rölesi | 25A |
| WPR Rölesi 1 | WPR 2 rölesi | – |
| WPR 2 rölesi | Silecek motoru | – |
| Relais PCB SİS LP | SİS LP | – |
| Relais PCB YÜKSEK IŞIN | SOL IŞIN HI, IŞIN SAĞ YÜKSEK | – |
| Relais PCB KORNA | KORNA | – |
| Relais PCB LO BEAM | FAISCEAU LH ALT, FAISCEAU RH LO | – |
| Relais PCB PRK LPS | PRK LPS | – |
| TRUNK RELEASE PCB rölesi | Arka bölme kapağı serbest bırakma aktüatörü | – |
