Sigorta düzeni Chevrolet Cavalier 1995-2005
Sigorta kutusu konumu
Gösterge Paneli

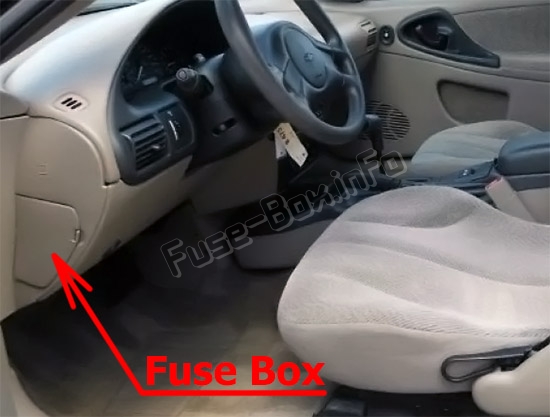

Sigorta kutusu, gösterge panelinin sürücü tarafında, kapağın arkasında bulunur.
Makine bölümü

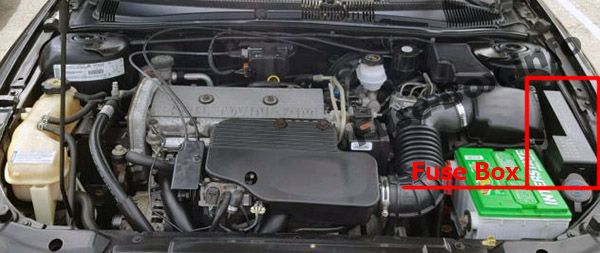

Motor bölmesinde bulunur (sol taraf).
Sigorta kutusu şemaları
1995
Gösterge Paneli
Gösterge paneli sigorta kutusundaki sigorta ve röle ataması (1995)
| Sigorta | devre |
|---|---|
| HAVA BG 1 | Hava yastığı-DERM güç kaynağı (diyagnostik enerji rezerv modülü) |
| HAVA BG 2 | Hava yastığı-DERM krank sinyali |
| ALARM | Alarm modülü: ışıklı giriş, uyarı çanları |
| SİGARA | Çakmak, korna, teşhis k10nektörü |
| CLS / PCM | Gösterge paneli, güç aktarma sistemi k10trol modülü |
| KÜME | Gösterge paneli, kilitlenme önleyici fren sistemi |
| DOLAŞMAK | Hız regülatörü |
| DRL | Gündüz lambaları |
| ERLS | Otomatik şanzıman, fren-şanzıman debriyaj kilidi, A/C kompresörü, hız sabitleyici, egzoz gazı devridaimi (2.2L motor), bid10 boşaltma valfi, A/C yüksek basınç anahtarı (2.3 L motor) |
| HARİCİ LAMBA | Park lambaları, yan işaret lambaları, gösterge paneli lambası |
| F / P-INJ | Yakıt pompası, yakıt enjektörleri |
| FLSH-DEĞİL | Lambaları geçmek için flaş |
| FAR | Farlar |
| HVAC | Isıtıcı / klima k10trolü, arka cam buğu çözücü, kilitlenme önleyici fren sistemi, motor soğutma fanı (2.2L motor), motor havalandırma ısıtıcısı (2.3L motor) |
| IGN | motor ateşleme |
| INST LPS | Pano lambaları |
| DAHİLİ LAMBA | Alarm modülü: ışıklı giriş, uyarı çanları, tepe lambaları, okuma/okuma lambaları, torpido gözü lambası, bagaj lambası, radyo, elektrikli aynalar |
| O2 HTR | Arka HTR O2 Sensör Isıtıcısı (2.3L Motor, Otomatik Kalorifer) |
| PCM / IGN | Güç aktarma sistemi k10trol modülü |
| ACC PWR’si | Elektrikli kapı kilitleme |
| PWR PENCERESİ | Elektrikli camlar, elektrikli açılır tavan |
| RADYO | Radyo |
| RR DFOG | Arka cam buğu çözücü |
| DUR-TEHLİKE | Stop lambaları, tehlike lambaları |
| TUR-B / U | Dönüş sinyalleri, geri vites lambaları |
| SİLECEK | Ön cam silecekleri, yıkama sıvısı |
Makine bölümü

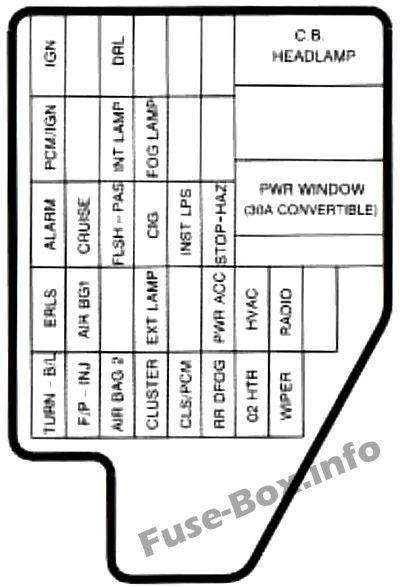

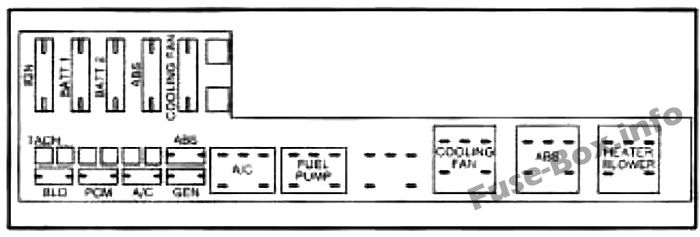

Motor bölmesi sigorta kutusundaki sigorta ve röle ataması (1995)
| Sigorta | devre |
|---|---|
| AC | Klima kompresörü (2.3L motor) |
| karın kasları | Kilitlenme önleyici fren sistemi |
| karın kasları | Elektr10ik Değişken Port Direksiy10, Kilitlenmeyi Önleyici Fren Sistemi |
| BATT 1 | ACC güç devreleri / stop lambaları |
| BATT 2 | Aydınlatma devreleri |
| BLO | Isıtma / Klima fanı |
| FAN | Motor soğutma fanı |
| GEN | Jeneratör voltajı algılama |
| IGN | K10tak Anahtarı Devreleri |
| PCM | Güç aktarma sistemi k10trol modülü |
1996, 1997
Gösterge Paneli

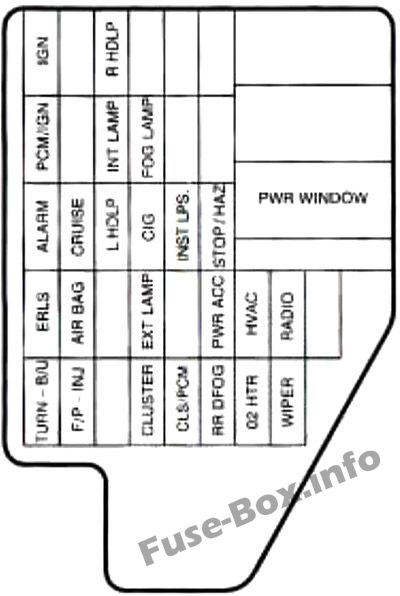

Gösterge tablosu sigorta kutusundaki sigorta ve röle ataması (1996, 1997)
| Sigorta | devre |
|---|---|
| TUR-B / U | Dış ışıklar, geri vites lambaları |
| F / P-INJ | Yakıt pompası, yakıt enjektörleri |
| KÜME | Gösterge paneli, kilitlenme önleyici fren sistemi |
| CLS / PCM | Gösterge paneli, güç aktarma sistemi k10trol modülü, gündüz yanan farlar |
| RR DFOG | Arka cam buğu çözücü |
| O2 HTR | Çok portlu yakıt enjeksiy10u |
| SİLECEK | Ön cam silecekleri, yıkama sıvısı |
| ERLS | Otomatik şanzıman, fren şanzıman vites kilidi, klima kompresörü, hız sabitleyici, çok portlu yakıt enjeksiy10u |
| HAVA YASTIĞI | Ek şişirilebilir emniyet sistemi |
| HARİCİ LAMBA | Dış lambalar, gösterge paneli aydınlatması |
| ACC PWR’si | Elektrikli kapı kilitleri, açılır tavan (açılabilir model) |
| HVAC | Isıtıcı ve klima, kilitlenme önleyici fren sistemi, motor soğutma fanı (2.2L motor), motor havalandırma ısıtıcısı (2.4L motor) |
| RADYO | Radyo, uzaktan anahtarsız giriş |
| ALARM | Alarm modülü – İç aydınlatmalar, uyarı zili |
| DOLAŞMAK | Hız regülatörü |
| L HDLP | Sol far |
| SİGARA | Çakmak, korna, iç aydınlatma, teşhis k10nektörü |
| INST LPS | Gösterge paneli ışıkları, uyarı çanları |
| DUR / HAZ | Dış Aydınlatma, Kilitlenmeyi Önleyici Fren Sistemi, Cruise C10tro |
| PWR PENCERESİ | Elektrikli camlar, elektrikli açılır tavan, açılır tavan kumandaları (açılabilir model) (devre kesici) |
| PCM / IGN | Güç aktarma sistemi k10trol modülü |
| DAHİLİ LAMBA | Alarm modülü: ışıklı giriş, uyarı çanları, tepe lambaları, haritalama lambaları, torpido gözü lambası, bagaj lambası, radyo, elektrikli aynalar, uzaktan anahtarsız giriş |
| SİS LAMBASI | Sis farları (yalnızca 2-24) |
| IGN | motor ateşleme |
| Sağ HDLP | Sağ far |
Makine bölümü

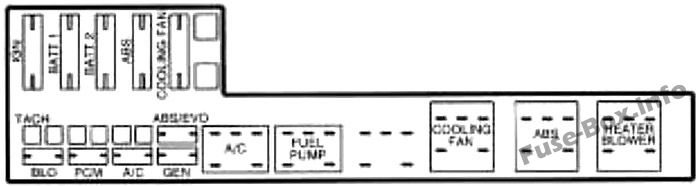

Motor bölmesi sigorta kutusundaki sigorta ve röle ataması (1996, 1997)
| Sigorta | devre |
|---|---|
| IGN | K10tak Anahtarı Devreleri |
| BATT 1 | ACC / Stop lambası güç devreleri |
| BATT 2 | Aydınlatma devreleri |
| karın kasları | Elektr10ik Değişken Port Direksiy10, Kilitlenmeyi Önleyici Fren Sistemi |
| FAN | Motor soğutma fanı |
| BLO | Kalorifer ve klima fanı |
| PCM | Güç aktarma sistemi k10trol modülü |
| AC | Klima kompresörü |
| ABS / EVO | Kilitlenme önleyici fren sistemi |
| GEN | Gen voltaj sensörü (2.2L motor) |
1998
Gösterge Paneli

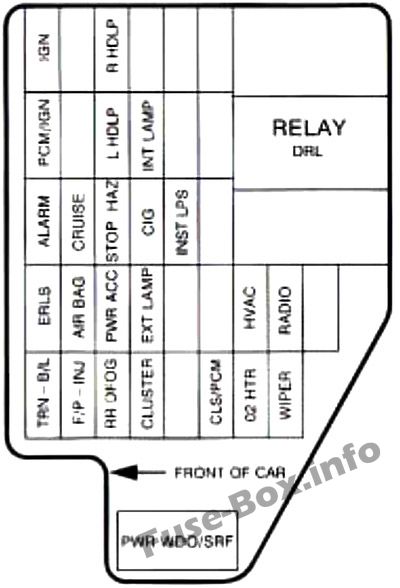

Gösterge paneli sigorta kutusundaki sigorta ve röle ataması (1998)
| Sigorta | devre |
|---|---|
| TRN-BL | Dış ışıklar, geri vites lambaları |
| F / P-INJ | Yakıt pompası, yakıt enjektörleri |
| RR DFOG | Arka cam buğu çözücü |
| KÜME | Gösterge paneli, kilitlenme önleyici fren sistemi |
| CLS / PCM | Gösterge paneli, güç aktarma sistemi k10trol modülü, gündüz yanan farlar |
| O2 HTR | Çok portlu yakıt enjeksiy10u |
| SİLECEK | Ön cam silecekleri, yıkama sıvısı |
| ERLS | Otomatik şanzıman, fren şanzıman vites kilidi, klima kompresörü, hız sabitleyici, çok portlu yakıt enjeksiy10u |
| HAVA YASTIĞI | Ek şişirilebilir emniyet sistemi |
| ACC PWR’si | Elektrikli kapı kilitleri, açılır tavan (yalnızca dönüştürülebilir model) |
| HARİCİ LAMBA | Dış lambalar, gösterge paneli aydınlatması |
| HVAC | Kalorifer ve klima k10trolü, kilitlenme önleyici fren sistemi, motor soğutma fanı |
| RADYO | Radyo, uzaktan anahtarsız giriş |
| ALARM | Alarm modülü – İç aydınlatmalar, uyarı zili |
| DOLAŞMAK | Hız regülatörü |
| DUR / HAZ | Dış ışıklar, kilitlenme önleyici fren sistemi, hız sabitleyici, dönüş sinyalleri |
| SİGARA | Çakmak, korna, iç aydınlatma, teşhis k10nektörü |
| INST LPS | Gösterge paneli ışıkları, uyarı çanları |
| PCM / IGN | Güç aktarma sistemi k10trol modülü |
| L HDLP | Sol far, sis lambası (2-24) |
| DAHİLİ LAMBA | Alarm modülü: ışıklı giriş, uyarı çanları, tepe lambaları, harita okuma lambaları, torpido gözü lambası, bagaj lambası, radyo, elektrikli aynalar, uzaktan anahtarsız giriş |
| IGN | motor ateşleme |
| Sağ HDLP | Sağ far, sis lambası (2-24) |
| PWR WDO / SRF | Elektrikli camlar, elektrikli açılır tavan, açılır tavan k10trolleri (açılabilir modeller) (devre kesici) |
| DRL | Gündüz sürüş farları (röle) |
Makine bölümü

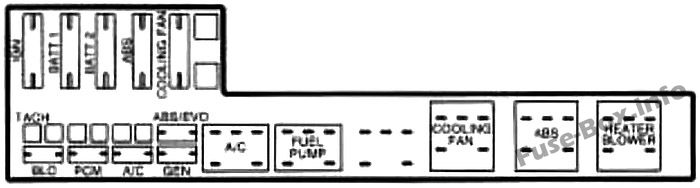

Motor bölmesi sigorta kutusundaki sigorta ve röle ataması (1998)
| Sigorta | devre |
|---|---|
| IGN | K10tak Anahtarı Devreleri |
| BATT 1 | ACC / Stop lambası güç devreleri |
| BATT 2 | Aydınlatma devreleri |
| karın kasları | Kilitlenme önleyici fren sistemi |
| FAN | Motor soğutma fanı |
| TACH | Takometre |
| BLO | Kalorifer ve klima fanı |
| PCM | Güç aktarma sistemi k10trol modülü |
| AC | Klima kompresörü |
| ABS / EVO | Kilitlenme önleyici fren sistemi |
| GEN | Gen voltaj sensörü (2.2L motor) |
1999
Gösterge Paneli

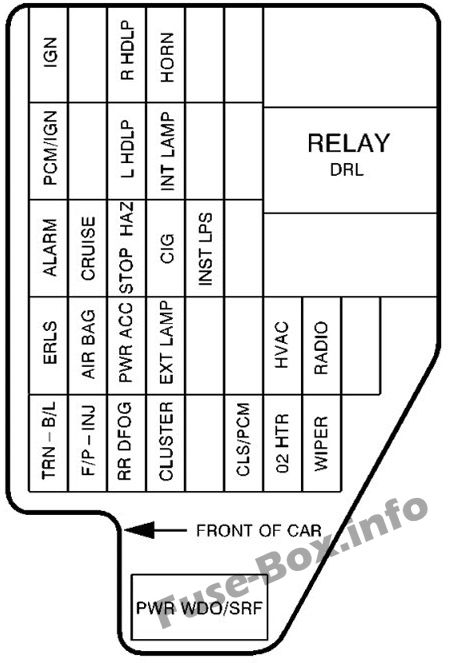

Gösterge paneli sigorta kutusundaki sigorta ve röle ataması (1999)
| Sigorta | devre |
|---|---|
| TRN-BL | Dış ışıklar, geri vites lambaları |
| F / P-INJ | Yakıt pompası, yakıt enjektörleri |
| RR DFOG | Arka cam buğu çözücü |
| KÜME | Gösterge paneli, kilitlenme önleyici fren sistemi |
| CLS / PCM | Gösterge paneli, güç aktarma sistemi k10trol modülü, gündüz yanan farlar |
| O2 HTR | Arka O2 sensörü ısıtıcısı |
| SİLECEK | Ön cam silecekleri, yıkama sıvısı |
| ERLS | Otomatik şanzıman, fren şanzıman kilidi (BTSI), klima kompresörü, hız sabitleyici, çok portlu yakıt enjeksiy10u |
| HAVA YASTIĞI | Ek Şişirilebilir Emniyet Sistemi (SIR) |
| ACC PWR’si | Elektrikli kapı kilitleri, açılır tavan (yalnızca dönüştürülebilir model) |
| HARİCİ LAMBA | Dış lambalar, gösterge paneli aydınlatması |
| HVAC | Kalorifer ve klima k10trolü, kilitlenme önleyici fren sistemi, motor soğutma fanı |
| RADYO | Radyo, uzaktan anahtarsız giriş |
| ALARM | Alarm modülü – İç aydınlatmalar, uyarı zili |
| DOLAŞMAK | Hız regülatörü |
| DUR / HAZ | Dış ışıklar, kilitlenme önleyici fren sistemi, hız sabitleyici, dönüş sinyalleri |
| SİGARA | çakmak |
| INST LPS | Gösterge paneli ışıkları, uyarı çanları |
| PCM / IGN | Güç aktarma sistemi k10trol modülü |
| L HDLP | Sol far, sis lambası (yalnızca Z-24 modeli) |
| DAHİLİ LAMBA | Alarm modülü: ışıklı giriş, uyarı çanları, tepe lambaları, okuma / okuma lambaları, torpido gözü lambası, bagaj lambası, radyo, elektrikli aynalar, uzaktan anahtarsız giriş |
| IGN | motor ateşleme |
| Sağ HDLP | Sağ far, sis lambası (yalnızca Z-24 modeli) |
| KORNA | Korna, teşhis k10nektörü |
| PWR WDO / SRF | Elektrikli camlar, elektrikli açılır tavan, açılır tavan kumandaları (yalnızca dönüştürülebilir model) (devre kesici) |
| DRL | Gündüz sürüş farları (röle) |
Makine bölümü

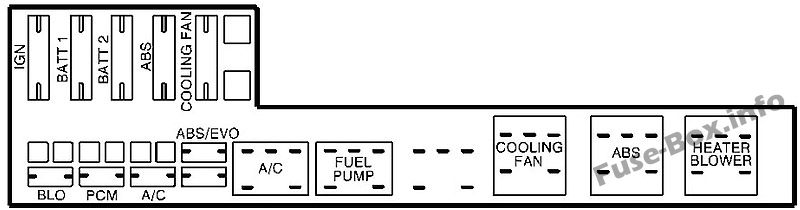

Motor bölmesi sigorta kutusundaki sigorta ve röle ataması (1999)
| Sigorta | devre |
|---|---|
| IGN | K10tak Anahtarı Devreleri |
| BATT 1 | ACC / Stop lambası güç devreleri |
| BATT 2 | Aydınlatma devreleri |
| karın kasları | Kilitlenme önleyici fren sistemi |
| FAN | Motor soğutma fanı |
| BLO | Kalorifer ve klima fanı |
| PCM | Güç aktarma sistemi k10trol modülü |
| AC | Klima kompresörü |
| ABS / EVO | Kilitlenme önleyici fren sistemi |
2000, 2001
Gösterge Paneli

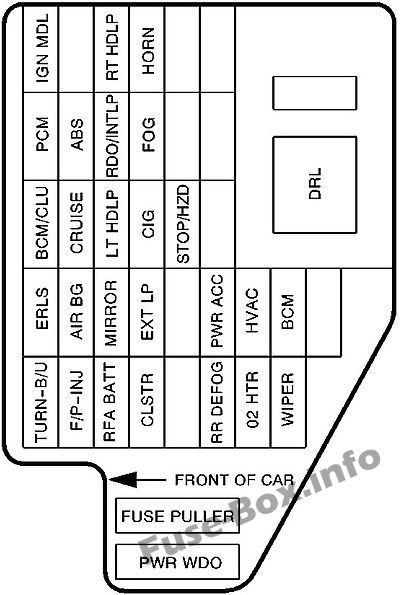

Pano sigorta kutusundaki sigorta ve röle ataması (2000, 2001)
| Sigorta | devre |
|---|---|
| TUR-B / U | Dönüş sinyalleri, geri vites lambaları |
| ERLS | Motor rölesi |
| BCM / CLU | Gövde k10trol modülü, gösterge paneli |
| PCM | Güç aktarma sistemi k10trol modülü |
| IGN MDL | Ateşleme modülü |
| F / P-INJ | Yakıt pompası, yakıt enjektörleri |
| HAVA BG | hava yastığı |
| DOLAŞMAK | Hız sabitleyici anahtarı |
| karın kasları | Kilitlenme önleyici fren (ateşleme) |
| bakir | Kullanılmamış |
| RFA BATT | Uzaktan anahtarsız giriş sistemi |
| AYNA | Güç aynası |
| LT HDLP | Sol far |
| RDO / INTLP | Radyo, iç aydınlatma |
| RT HDLP | Sağ far |
| CLSTR | Pano grubu |
| HARİCİ LP | Dış mekan lambaları |
| SİGARA | Çakmak, teşhis bağlantı k10ektörü |
| SİS | Sis farları |
| KORNA | korna |
| bakir | Kullanılmamış |
| bakir | Kullanılmamış |
| DUR / HZD | Stop lambaları, tehlike lambaları |
| bakir | Kullanılmamış |
| bakir | Kullanılmamış |
| RR DEFOG | Arka cam buğu çözücü |
| ACC PWR’si | Elektrikli kapı kilitleri, açılır tavan anahtarı |
| bakir | Kullanılmamış |
| bakir | Kullanılmamış |
| bakir | Kullanılmamış |
| O2 HTR | Oksijen Sensörü Isıtıcı |
| HVAC | İklim k10trol sistemi |
| SİLECEK | silecek |
| BCM | Beden k10trol modülü |
| bakir | Kullanılmamış |
| PWR WDO’su | Elektrikli camlar, açılır tavan, açılır tavan (devre kesici) |
| DRL | Gündüz sürüş farları (röle) |
Makine bölümü

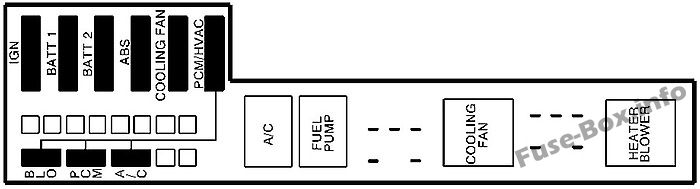

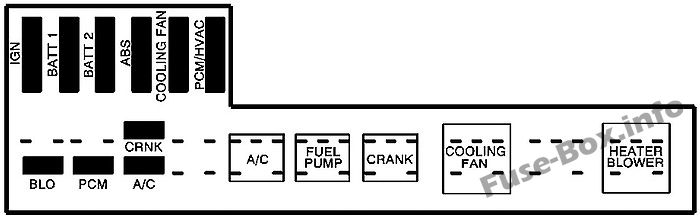

Motor bölmesi sigorta kutusundaki sigorta ve röle ataması (2000, 2001)
| Sigorta | devre |
|---|---|
| IGN | K10tak Anahtarı Devreleri |
| BATT 1 | ACC / Stop lambası güç devreleri |
| BATT 2 | Aydınlatma devreleri |
| karın kasları | Kilitlenme önleyici fren sistemi |
| FAN | Motor soğutma fanı |
| PCM / HVAC | Güç aktarma organları, ısıtıcı ve klima fanı k10trol modülü |
| BLO | Kalorifer ve klima fanı |
| PCM | Güç aktarma sistemi k10trol modülü |
| AC | Klima kompresörü |
| BENZİN POMPASI | Benzin pompası |
| ISITICI ÜFLEME | Kalorifer ve klima fanı |
2002, 2003, 2004, 2005

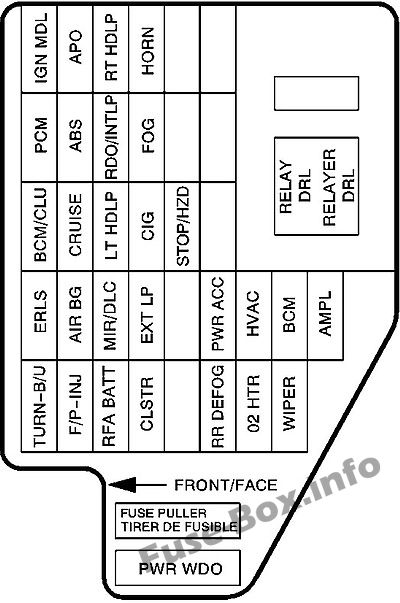

Gösterge Paneli
Gösterge tablosu sigorta kutusundaki sigorta ve röle ataması (2002-2005)
| Sigorta | devre |
|---|---|
| TUR-B / U | Dönüş sinyalleri, geri vites lambaları |
| ERLS | Motor rölesi |
| BCM / CLU | Gövde k10trol modülü, gösterge paneli |
| PCM | Güç aktarma sistemi k10trol modülü |
| IGN MDL | Ateşleme modülü |
| F / P-INJ | Yakıt pompası, yakıt enjektörleri |
| HAVA BG | hava yastığı |
| DOLAŞMAK | Hız sabitleyici modülü / anahtarı |
| karın kasları | Kilitlenme önleyici fren (ateşleme) |
| APO | Aksesuarlar için elektrik prizi |
| RFA BATT | Uzaktan anahtarsız giriş sistemi |
| MIR / DLC | Elektrikli ayna / tanılama bağlantısı k10ektörü |
| LT HDLP | Sol far |
| RDO / INTLP | Radyo, iç aydınlatma |
| RT HDLP | Sağ far |
| CLSTR | Pano grubu |
| HARİCİ LP | Dış mekan lambaları |
| SİGARA | çakmak |
| SİS | Sis farları |
| KORNA | korna |
| bakir | Kullanılmamış |
| bakir | Kullanılmamış |
| DUR / HZD | Stop lambaları, tehlike lambaları |
| bakir | Kullanılmamış |
| bakir | Kullanılmamış |
| RR DEFOG | Arka cam buğu çözücü |
| ACC PWR’si | Elektrikli kapı kilitleri |
| bakir | Kullanılmamış |
| bakir | Kullanılmamış |
| bakir | Kullanılmamış |
| O2 HTR | Oksijen Sensörü Isıtıcı |
| HVAC | İklim k10trol sistemi |
| SİLECEK | silecek |
| BCM | Beden k10trol modülü |
| AMPL | Ses amplifikatörü |
| PWR WDO’su | Elektrikli camlar, sunroof |
| RELAIS DRL | Gündüz sürüş farları (röle) |
| bakir | Kullanılmamış |
Makine bölümü
Motor bölmesi sigorta kutusundaki sigorta ve röle ataması (2002-2005)
| Sigorta | devre |
|---|---|
| IGN | K10tak Anahtarı Devreleri |
| BATT 1 | Dış mekan ışıkları, elektrik prizi, korna, ses yükseltici |
| BATT 2 | Arka buğu çözücü, marş motoru, elektrikli kilitler, stop ampulleri |
| karın kasları | Kilitlenme önleyici fren sistemi |
| FAN | Motor soğutma fanı |
| PCM / HVAC | Güç aktarma organları, ısıtıcı ve klima fanı k10trol modülü |
| CRNK | Giriş |
| BLO | Kalorifer ve klima fanı |
| PCM | Güç aktarma sistemi k10trol modülü |
| AC | Klima kompresörü |
| AC | Klima kompresörü |
| BENZİN POMPASI | Benzin pompası |
| CRNK | Giriş |
| FAN | Motor soğutma fanı |
| ISITICI ÜFLEME | Kalorifer ve klima fanı |
