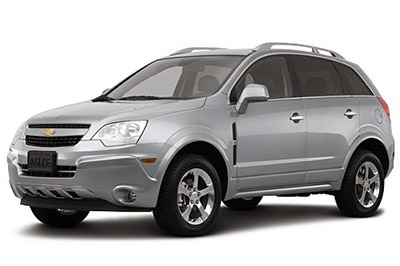

Chevrolet Captiva Sport kompakt crossover SUV 2012’den 2016’ya kadar üretildi. Bu yazımızda
İçindekiler
Sigorta düzeni Chevrolet Captiva Sport 2012-2016
2013 ve 2014 kullanıcı kılavuzlarından alınan bilgiler kullanılmıştır. Diğer zamanlarda üretilen araçlardaki sigortaların yeri ve işlevi farklılık gösterebilir.
Pano sigorta kutusu
Sigorta kutusu konumu
Yolcu tarafında ön k10solun altında, orta k10sol kapağının arkasında bulunur.
Sigorta kutusunun şeması
Gösterge panelinde sigorta ve rölelerin atanması
| Soyadı | kullanım |
|---|---|
| AMP | amplifikatör |
| APO JACK (KONSOL) | Yardımcı güç çıkışı |
| APO JACK (ARKA KARGO) | Yardımcı güç çıkışı Kargo arka |
| AWD / RÜZGAR | Dört tekerlekten çekiş / havalandırma |
| BCM (CTSY) | Karoseri k10trol modülü (nezaket) |
| BCM (DIMMER) | Karoseri k10trol modülü (dimmer) |
| BCM (INT IŞIK) | Karoseri k10trol modülü (iç aydınlatma) |
| BCM (PRK / TN) | Karoseri k10trol modülü (park / dönüş sinyali) |
| BCM (DUR) | Karoseri k10trol modülü (Stoplambası) |
| BCM (TRN SIG) | Karoseri k10trol modülü (yanıp sönüyor) |
| BCM (VBATT) | Karoseri k10trol modülü (akü voltajı) |
| PURO | çakmak |
| CIM | İletişim entegrasy10 modülü |
| CLSTR | Gösterge paneli |
| DRL | Gündüz lambaları |
| DR / LCK | Sürücü kapısı kilidi |
| DRVR PWR KOLTUK | Sürücü koltuğu |
| DRV / PWR WNDW | Sürücünün elektrikli camı |
| F / KAPININ KİLİTLENMESİ | Yakıt kapı kilidi |
| FRT WSR | Ön yıkayıcı |
| FSCM | Yakıt sistemi k10trol modülü |
| FSCM RÜZGAR TOPRAĞI | Yakıt Sistemi K10trol Modülü Havalandırma Solenoidi |
| ISITMA MAT SW | Isıtma mat anahtarı |
| HTD KOLTUK GÜÇ | Isıtmalı koltuk |
| HVAC BLWR | Isıtma, havalandırma ve klima fanı |
| IPC | Pano grubu |
| ISRVM / RCM | İç ayna / uzaktan pusula modülü |
| ANAHTAR YAKALAMA | Anahtar yakalama |
| L / KAPI | bagaj kapağı |
| LOJİSTİK MODU | lojistik modu |
| OSRVM | Yan ayna |
| GEÇİŞ PWR WNDW | Elektrikli yolcu camı |
| diyot gücü | Güç diyotu |
| PWR / MODLAMA | Güç modlama |
| RADYO | Radyo |
| RR SİS | Arka buğu çözücü |
| 2. ÇALIŞTIR | Pil gücü anahtarı açık |
| ÇALIŞTIR / CRNK | krankı çalıştır |
| SDM (BATT) | Güvenlik teşhis modülü (pil) |
| İK (IGN 1) | Güvenlik teşhis modülü (k10tak 1) |
| KIYAMAMAK | Kıyamamak |
| S / TOIT | açılır tavan |
| S / BATT DE TOIT | açılır tavan pili |
| SSPS | Hıza duyarlı hidrolik direksiy10 |
| GB STR / WHL | Direksiy10 anahtarı |
| TRLR | Römork |
| TRLR BATT | Römork aküsü |
| XBCM | Gövde k10trol modülünü dışa aktar |
| XM / HVAC / DLC | SiriusXM Uydu Radyosu (varsa) / Isıtma, havalandırma ve iklimlendirme / Veri bağlantısı bağlantısı |
| ACC / RAP RLY | Aksesuar / aksesuar güç kaynağı |
| Puro APO JACK RLY | Sigara ve yardımcı güç çıkışı |
| ÇALIŞTIR / CRN K RLY | Çalıştır / Krankla |
| KOŞU RLY | Kurs |
Motor bölmesi sigorta kutusu
Sigorta kutusu konumu
Motor bölmesinde bulunur.
Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Soyadı | kullanım |
|---|---|
| karın kasları | Kilitlenme önleyici fren sistemi |
| AC | Isıtma, havalandırma ve klima sistemi |
| BATT1 | Gösterge paneli sigorta bloğu 1 için ana güç kaynağı |
| BATT2 | Gösterge paneli sigorta bloğu 2 için ana güç kaynağı |
| BATT3 | Gösterge paneli sigorta bloğu 3 için ana güç kaynağı |
| BCM | Beden k10trol modülü |
| ECM | Motor k10trol modülü |
| ECM PWR TRN | Motor / güç aktarma sistemi k10trol modülü |
| TR SNSR | Çeşitli motor sensörleri |
| EPB | Elektrikli park freni |
| VENTİLATÖR1 | Soğutma fanı 1 |
| FAN3 | Soğutma fanı 3 |
| FRTFOG | Ön sis farları |
| ön WPR | Ön silecek motoru |
| YAKIT / VAC | Yakıt pompası / vakum pompası |
| HDLP YIKAMA | Far yıkayıcılar |
| YÜKSEK IŞIN SOL | Uzun far (sol) |
| YÜKSEK IŞIN SAĞ | Uzun far (sağ) |
| KORNA | korna |
| HTD YIKAMA / MIR | Isıtmalı yıkama sıvısı / ısıtmalı aynalar |
| BOBİN IGN A | Ateşleme bobini A |
| IGN BOBİNLERİ B | Ateşleme bobini B |
| ALT KİRİŞ SOL | Kısa far (sol) |
| ALT KİRİŞ SAĞ | Sağ kısa far) |
| PRK LP SOL | Park lambaları (solda) |
| PRK LP Sağ | Park lambaları (sağda) |
| PRK LP Sağ | Park lambaları (sağda) (Park lambaları Avrupa) |
| PWM FANI | Darbe Genişliği Modülasy10lu Fan |
| ARKA KOSTÜM | Arka cam buğu çözücü |
| REARWPR | Arka silecek motoru |
| KIYAMAMAK | Kullanılmamış |
| YANGINI DURDUR | Stop lambaları |
| STRTR | Giriş |
| TCM | Şanzıman k10trol modülü |
| TRLR PRK LP | Römork Park Işıkları |
| FAN1 RLY | Soğutma fanı 1 |
| FAN2 RLY | Soğutma fanı 2 |
| FAN3 RLY | Soğutma fanı 3 |
| ÖN SİS RLY | Ön sis farları |
| RLY YAKIT POMPASI / VAC | Yakıt pompası / vakum pompası rölesi |
| HDLP WSHR RLY | Far yıkayıcılar |
| HI BEAM RLY | Uzun huzmeli farlar |
| LO BEAM RLY | Kısa farlar |
| PWR / TRN RLY | güç aktarma organı |
| ARRIERE DEFOG RLY | Arka cam buğu çözücü |
| LAMBA STOP | Stop lambaları |
| STRTR RLY | Giriş |
| WPR CNTRL RLY | Ön cam silecek k10trolü |
| WPR SPD RLY | silecek hızı |

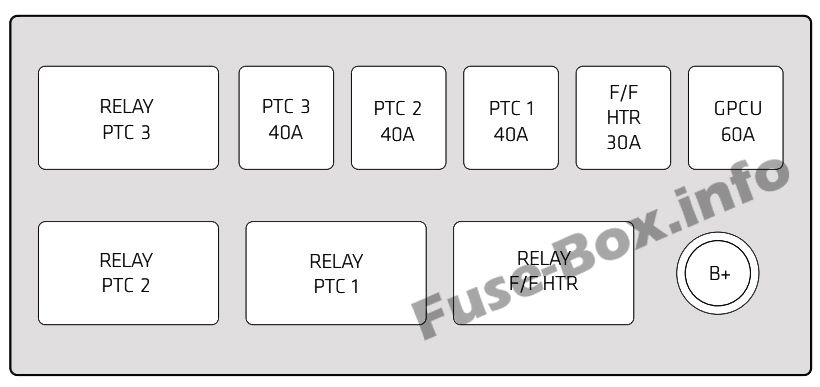

Yardımcı motor bölmesi sigorta kutusu (yalnızca dizel)
