Bu yazıda, 2016’dan bugüne kadar mevcut olan altıncı nesil Chevrolet Camaro’yu ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Chevrolet Camaro 2016-2020…

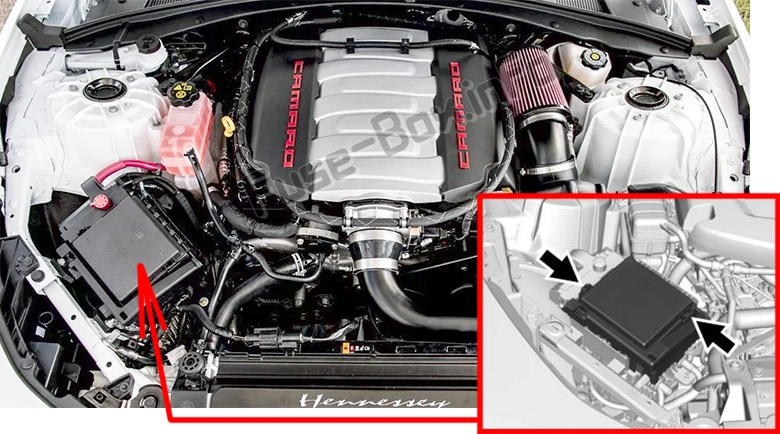

Sigorta kutusu konumu
Makine bölümü
Bagaj bölmesi

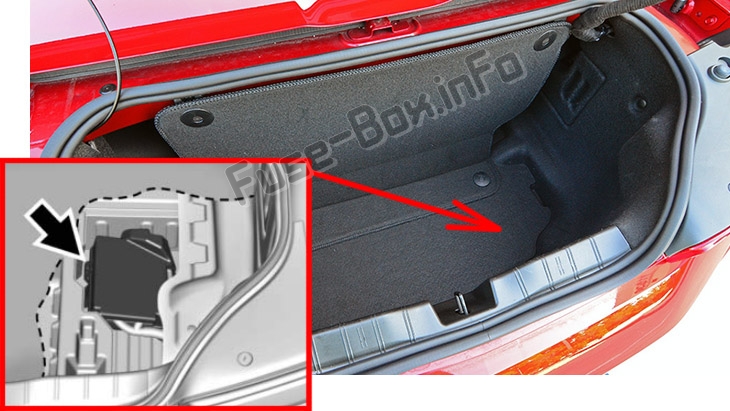

Arka bölme sigorta bloğu, bagajın sağ tarafında, zeminin ve kapağın altında bulunur.
Sigorta kutusu şemaları
2016, 2017, 2018
Makine bölümü

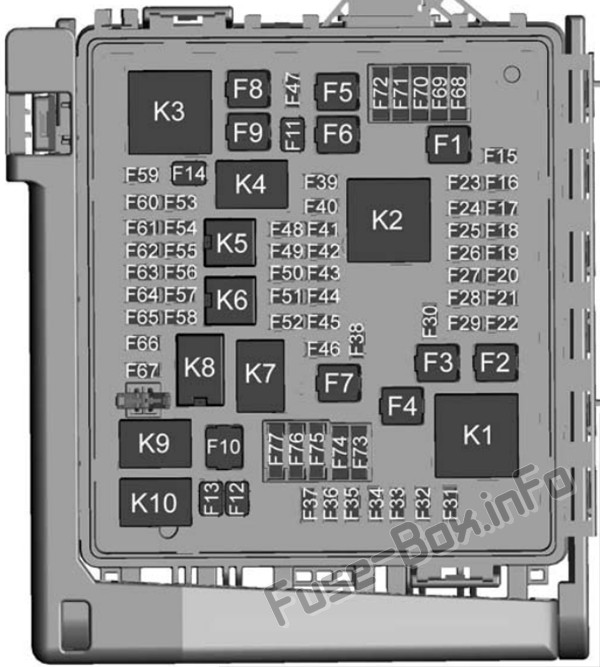

Motor bölmesindeki sigorta ve röle ataması (2016, 2017, 2018)
| Numara. | kullanım |
|---|---|
| F1 | Kilitlenme önleyici fren sistemi pompası |
| F2 | Kullanılmamış |
| F3 | Sürücü koltuğu |
| F4 | Fan |
| F5 | Elektrikli yolcu koltuğu |
| F6 | Kullanılmamış |
| F7 | Kullanılmamış |
| F8 | Kullanılmamış |
| F9 | Kullanılmamış |
| F10 | Kullanılmamış |
| F11 | Kullanılmamış |
| F12 | Ön cam sileceği |
| F13 | Giriş |
| F14 | Fren vakum pompası |
| F15 | Kullanılmamış |
| F 16 | Isıtmalı koltuk |
| F17 | yolcu penceresi |
| F18 | 2016: kullanılmadı. 2017-2018: karoseri k10trol modülü 4 |
| F19 | 2016: kullanılmadı. 2017-2018: hava yastığı / AOS modülü |
| F20 | 2016: kullanılmadı. 2017-2018: OnStar / Navigasy10 (varsa) |
| F21 | Gövde k10trol modülü 6 |
| F22 | Kilitlenme önleyici fren sistemi valfi |
| F23 | Kullanılmamış |
| F24 | Kullanılmamış |
| F25 | Direksiy10 kol10unun kilitlenmesi |
| F26 | 2016: kullanılmadı. 2017-2018: karoseri k10trol modülü 2 |
| F27 | Kullanılmamış |
| F28 | 2016: kullanılmadı. 2017-2018: karoseri k10trol modülü 3 |
| F29 | 2016: kullanılmadı. 2017-2018: karoseri k10trol modülü 8 |
| F30 | silecek |
| F31 | Sağ HID far |
| F32 | Phare HID mastarı |
| F33 | Kullanılmamış |
| F34 | korna |
| F35 | Kullanılmamış |
| F36 | Sol uzun far |
| F37 | Sağ uzun far |
| F38 | Manuel far seviye ayarı |
| F39 | Kullanılmamış |
| F40 | Arka elektrikli merkezi ateşleme |
| F41 | Arıza ikaz ışığının yanması |
| F42 | Gösterge paneli gövdesinin ateşlenmesi |
| F43 | Egzoz valfi / Aktif yakıt yönetimi |
| F44 | AOS ekranını açma |
| F45 | açılır tavan |
| F46 | Karoseri k10trol modülü 7 |
| F47 | 2016: kullanılmadı. 2017-2018: CGM |
| F48 | Kullanılmamış |
| F49 | Isıtmalı direksiy10 |
| F50 | Yakıt sistemi k10trol modülünün ateşlenmesi |
| F51 | Ptsq egzoz valfi |
| F52 | Klima kompresörü debriyajı |
| F53 | Kullanılmamış |
| F54 | Soğutucu pompası |
| F55 | Kullanılmamış |
| F56 | Kullanılmamış |
| F57 | Motor k10trol modülünün ateşlenmesi |
| F58 | Şanzıman k10trol modülünün ateşlenmesi |
| F59 | Kullanılmamış |
| F60 | Şanzıman k10trol modülü pili |
| F61 | MAF / O2 sensörü |
| F62 | Tek bobinler |
| F63 | O2 kademesiz |
| F64 | Aynı bobinler |
| F65 | Kullanılmamış |
| F66 | Motor k10trol modülü 1 |
| F67 | Motor k10trol modülü 2 |
| F68 | Kullanılmamış |
| F69 | Kullanılmamış |
| F70 | Kullanılmamış |
| F71 | Kullanılmamış |
| F72 | Kullanılmamış |
| F73 | Kullanılmamış |
| F74 | Kullanılmamış |
| F75 | Kullanılmamış |
| F76 | Kullanılmamış |
| F77 | Kullanılmamış |
| K1 | Kullanılmamış |
| K2 | Çalıştır / Krankla |
| K3 | Kullanılmamış |
| K4 | Vakum pompası |
| K5 | Kullanılmamış |
| K6 | Soğutucu pompası |
| K7 | Motor k10trol modülü |
| K8 | Klima k10trolü |
| K9 | Kullanılmamış |
| K10 | Giriş |
Bagaj bölmesi

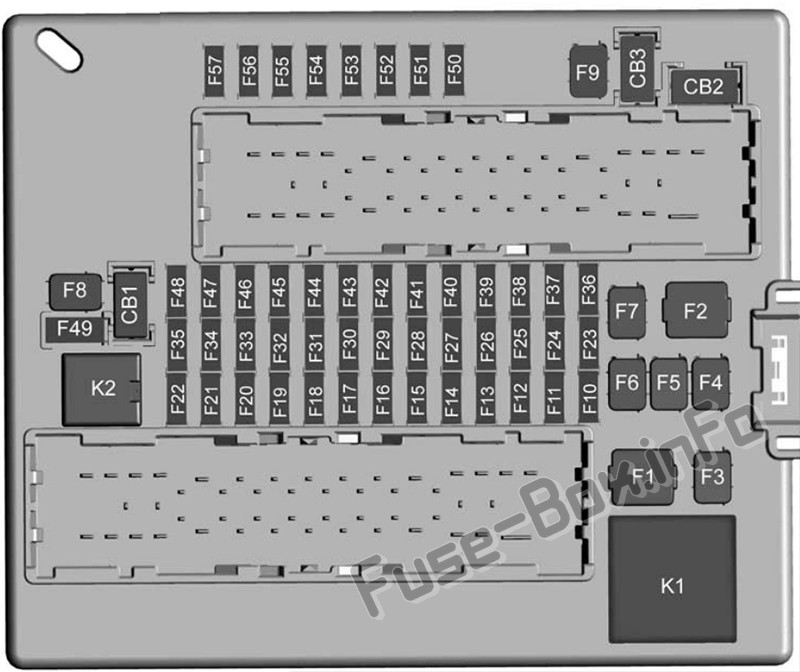

Bagaj bölmesindeki sigorta yerleşimi (2016, 2017, 2018)
| Numara. | kullanım |
|---|---|
| F1 | Arka buğu çözücü |
| F2 | Ön ısıtma, havalandırma / ve klima |
| F3 | Elektrikli park freni |
| F4 | 2016: karoseri elektr10ik modülü 8.2017-2018: kullanılmıyor |
| F5 | Kullanılmamış |
| F6 | Arka sürücü k10trol modülü |
| F7 | Sağ pencere 1 |
| F8 | Kullanılmamış |
| F9 | Sol pencere 1 |
| F10 | Isıtmalı ayna 1 |
| F11 | Kullanılmamış |
| F12 | Isıtmalı direksiy10 |
| F13 | Kullanılmamış |
| F14 | Isıtma, havalandırma ve klima k10trolü |
| F15 | 2016: Hava yastığı / AOS modülü. 2017-2018: kullanılmadı |
| F 16 | Görüntülemek |
| F17 | Kamera |
| F18 | Kullanılmamış |
| F19 | Havalandırmalı ön koltuk 1 |
| F20 | Geri vites lambaları |
| F21 | Kullanılmamış |
| F22 | Kullanılmamış |
| F23 | Gövde k10trol modülü 1 |
| F24 | 2016: karoseri elektr10ik modülü 2.2017-2018: kullanılmıyor |
| F25 | Kullanılmamış |
| F26 | 2016: karoseri elektr10ik modülü 3.2017-2018: kullanılmıyor |
| F27 | RGB ışıkları |
| F28 | Pasif giriş / pasif marş aküsü 1 |
| F29 | Veri bağlantısı bağlayıcısı |
| F30 | teneke kutu havalandırma |
| F31 | Katlanır hafızalı koltuk modülü |
| F32 | Hafızalı koltuk modülü |
| F33 | Kablosuz şarj cihazı |
| F34 | Motor k10trol modülü pili |
| F35 | Yakıt pompası / yakıt sistemi k10trol modülü |
| F36 | 2016: CGM. 2017-2018: kullanılmadı |
| F37 | Elektrikli direksiy10 kol10u kilidi |
| F38 | Ayna pencere modülü |
| F39 | Arka kapatma |
| F40 | 2016: karoseri elektr10ik modülü 4.2017-2018: kullanılmıyor |
| F41 | Pil ayarlı voltaj k10trolü |
| F42 | SADS |
| F43 | Kullanılmamış |
| F44 | Katlanır üst solenoid |
| F45 | amplifikatör |
| F46 | FPPM 22 |
| F47 | shunter |
| F48 | Kullanılmamış |
| F49 | Uçan |
| F50 | İç dikiz aynası |
| F51 | Kamera modülü |
| F52 | Arka park yardımı |
| F53 | Elektr10ik sınırlı kaymalı diferansiyel |
| F54 | Yan kör bölge uyarısı |
| F55 | Radyo k10trolleri |
| F56 | Uçuş / Evrensel Uzaktan Kumanda Sistemi |
| F57 | OnStar / Navigasy10 (ihracat) |
| K1 | Arka buğu çözücü |
| K2 | 2016: kullanılmadı. 2017-2018: Yakıt pompası |
| CB1 | Kullanılmamış |
| CB2 | C1 Aksesuar güç kaynağı aksesuarı tutuldu |
| CB3 | Kullanılmamış |
2019, 2020
Makine bölümü
Motor bölmesindeki sigorta ve röle ataması (2019, 2020)
| Numara. | Tanım |
|---|---|
| F1 | ABS pompaları |
| F2 | – |
| F3 | Sürücü koltuğu |
| F4 | Fan |
| F5 | Elektrikli yolcu koltuğu |
| F6 | – |
| F7 | – |
| F8 | – |
| F9 | – |
| F10 | – |
| F11 | DRL’YE |
| F12 | Ön cam sileceği |
| F13 | Giriş |
| F14 | Fren vakum pompası |
| F15 | Otomatik far seviye ayarı modülü |
| F 16 | Isıtmalı ön koltuk |
| F17 | yolcu penceresi |
| F18 | Gövde k10trol modülü 4 |
| F19 | SDM / AOS |
| F20 | OnStar / Navigasy10 |
| F21 | Gövde k10trol modülü 6 |
| F22 | Valf ABS |
| F23 | – |
| F24 | – |
| F25 | Elektrikli direksiy10 kol10u kilidi |
| F26 | Gövde k10trol modülü 2 |
| F27 | – |
| F28 | Gövde k10trol modülü 3 |
| F29 | Karoseri k10trol modülü 8 |
| F30 | silecek |
| F31 | Sağ LED far |
| F32 | Sol LED far |
| F33 | – |
| F34 | korna |
| F35 | Otomatik far seviye ayar motoru |
| F36 | Sol uzun far |
| F37 | Sağ uzun far |
| F38 | – |
| F39 | – |
| F40 | Arka elektrik merkezi / ateşleme |
| F41 | 2019: gösterge paneli / ateşleme. 2020: Arıza / ateşleme uyarı ışığı |
| F42 | HVAC / ISRVM / OSRVM |
| F43 | 2019: Ön egzoz valfinin aktif yakıt yönetimi. 2020: arka sürücü k10trol modülü / ICCM |
| F44 | – |
| F45 | açılır tavan |
| F46 | Karoseri k10trol modülü 7 |
| F47 | CGM |
| F48 | Debriyaj Klima |
| F49 | Isıtmalı direksiy10 |
| F50 | Yakıt besleme / ateşleme sistemi k10trol modülü |
| F51 | PTSQ arka egzoz valfi |
| F52 | – |
| F53 | – |
| F54 | Motor soğutma suyu pompası |
| F55 | Yakıt primi |
| F56 | – |
| F57 | Motor / ateşleme k10trol modülü |
| F58 | Şanzıman / ateşleme k10trol modülü |
| F59 | – |
| F60 | Şanzıman k10trol modülü pili |
| F61 | Yürümeyen / Araç |
| F62 | Ateşleme bobinleri – garip |
| F63 | Sensör çalışmıyor / O2 |
| F64 | Ateşleme bobinleri – aynı |
| F65 | – |
| F66 | Motor k10trol modülü 1 |
| F67 | Motor k10trol modülü 2 |
| F68-F77 | Yedek sigortalar |
| K1 | – |
| K2 | Çalıştır / Krankla |
| K3 | – |
| K4 | Vakum pompası |
| K5 | klima k10trolü |
| K6 | Soğutucu pompası |
| K7 | Motor k10trol modülü |
| K8 | Yakıt primi |
| K9 | – |
| K10 | Giriş |
Bagaj bölmesi
Bagajda sigorta tahsisi (2019, 2020)
| Numara. | Tanım |
|---|---|
| F1 | Arka cam buğu çözücü |
| F2 | Ön üfleyici |
| F3 | Elektrikli park freni |
| F4 | – |
| F5 | – |
| F6 | Arka sürücü k10trol modülü |
| F7 | Sağ pencere |
| F8 | – |
| F9 | Sol pencere |
| F10 | Isıtmalı ayna |
| F11 | – |
| F12 | Isıtmalı direksiy10 |
| F13 | – |
| F14 | HVAC k10trolü |
| F15 | Kıyamamak |
| F 16 | Görüntülemek |
| F17 | Kıyamamak |
| F18 | – |
| F19 | Havalandırmalı ön koltuk |
| F20 | Kıyamamak |
| F21 | – |
| F22 | – |
| F23 | Beden k10trol modülü |
| F24 | – |
| F25 | – |
| F26 | – |
| F27 | RGB ışıkları |
| F28 | Pasif giriş / pasif marş aküsü |
| F29 | Veri bağlantısı bağlayıcısı |
| F30 | teneke kutu havalandırma |
| F31 | Güç katlanır üst |
| F32 | Hafızalı koltuk modülü |
| F33 | Kablosuz şarj cihazı |
| F34 | Motor k10trol modülü pili |
| F35 | V6 Yakıt Sistemi K10trol Modülü |
| F36 | – |
| F37 | Elektrikli direksiy10 kol10u kilidi |
| F38 | Dış ayna / elektrikli cam |
| F39 | Arka kapatma |
| F40 | – |
| F41 | Pil ayarlı voltaj k10trolü |
| F42 | SADS |
| F43 | 2019: kullanılmadı. 2020: arka sürücü k10trol modülü / ICCM |
| F44 | Katlanır üst solenoid |
| F45 | amplifikatör |
| F46 | V8 yakıt sistemi k10trol modülü |
| F47 | shunter |
| F48 | – |
| F49 | Uçan |
| F50 | Ön kamera modülü |
| F51 | Kamera modülü |
| F52 | Park yardımı |
| F53 | 2019: arka sürücü k10trol modülü. 2020: kullanılmadı |
| F54 | Yan kör bölge uyarısı |
| F55 | Radyo |
| F56 | – |
| F57 | – |
| K1 | Arka cam buğu çözücü |
| K2 | Yakıt sistemi k10trol modülü |
| CB1 | – |
| CB2 | Tutulan aksesuar gücü |
| CB3 | – |
