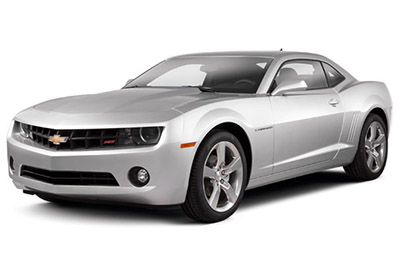

Bu yazıda, 2010’dan 2015’e kadar üretilen 5inci nesil Chevrolet Camaro’yu ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Chevrolet Camaro 2010-2015
Sigorta kutusu konumu
Gösterge Paneli

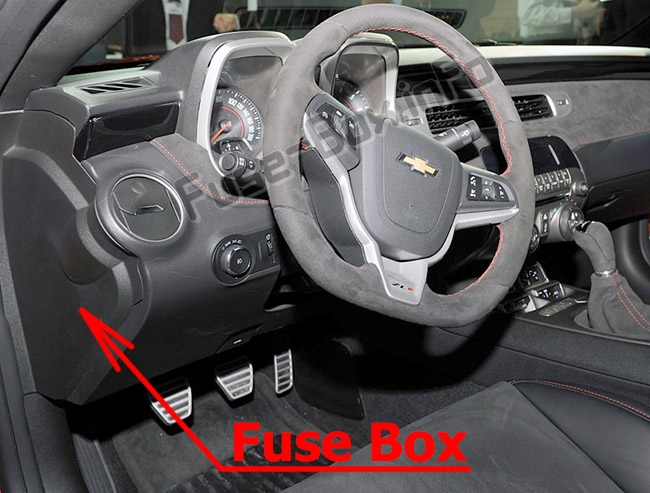

Sigorta kutusu, gösterge panelinin sürücü tarafında, kapağın arkasında bulunur.

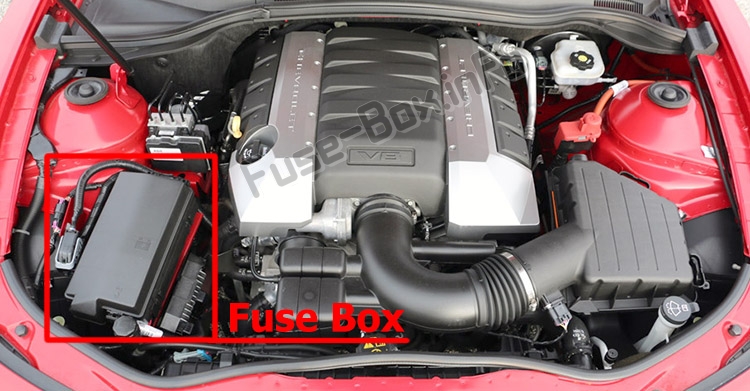

Makine bölümü
Bagaj bölmesi

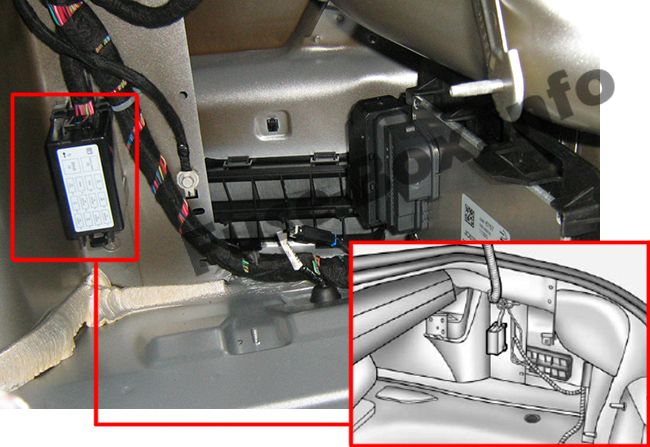

Arka bölme sigorta bloğu, bagajın sağ tarafında 1 kapağın arkasında bulunur. Kullanışlı ağ tutucuları, arka eşik plakasını ve yolcu tarafı trim tutucularını çıkarın, ardından trimi yoldan çıkarın.
Sigorta kutusu şemaları
2010, 2011
Gösterge Paneli

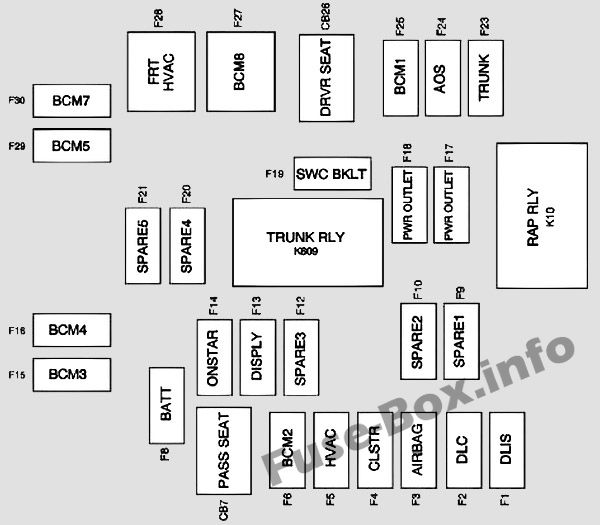

Gösterge tablosunda sigorta ve röle ataması (2010, 2011)
| Numara. | Devre |
|---|---|
| F1 | Ayrık Lojik K10tak Anahtarı |
| F2 | Teşhis bağlantı k10ektörü |
| F3 | hava yastığı |
| F4 | Küme |
| F5 | Isıtma havalandırma klima k10trolörü |
| F6 | Beden k10trol modülü |
| F8 | pil |
| F9 | Kıyamamak |
| F10 | Kıyamamak |
| F12 | Kıyamamak |
| F13 | Görüntülemek |
| F14 | OnStar Evrensel Eller Serbest Telef10 (varsa) |
| F15 | Gövde k10trol modülü 3 |
| F 16 | Gövde k10trol modülü 4 |
| F17 | Güç soketi 1 |
| F18 | Güç soketi 2 |
| F19 | Direksiy10 simidi k10trolleri Arka Işık |
| F20 | Kıyamamak |
| F21 | Kıyamamak |
| F23 | Gövde |
| F24 | Otomatik yolcu algılama |
| F25 | Gövde k10trol modülü 1 |
| F27 | Karoseri k10trol modülü 8 |
| F28 | Ön ısıtma, havalandırma ve klima |
| F29 | Karoseri k10trol modülü 5 |
| F30 | Karoseri k10trol modülü 7 |
| CB7 | Yolcu koltuğu |
| CB26 | Sürücü koltuğu |
| K10 | Tutulan aksesuar gücü |
| K609 | Gövde |
Makine bölümü

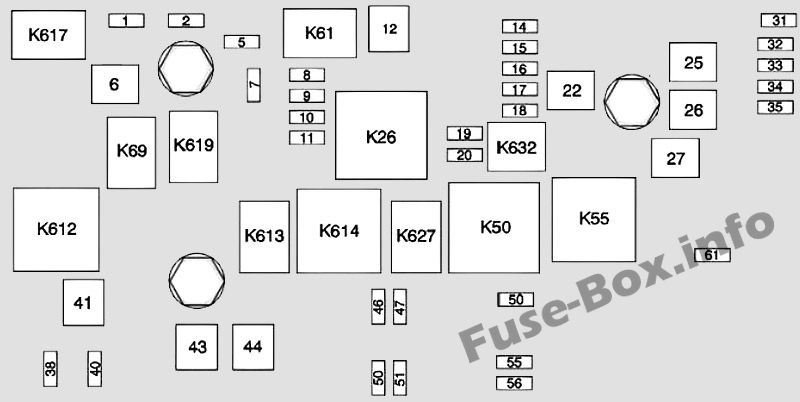

Motor bölmesindeki sigorta ve röle ataması (2010, 2011)
| Numara. | Devre |
|---|---|
| 6 | silecek |
| 12 | Giriş |
| 22 | Fren vakum pompası |
| 25 | Arka elektrikli camlar |
| 26 | Elektrikli ön camlar |
| 27 | Arka buğu giderme |
| 41 | Yüksek soğutma fanı |
| 42 | 2010: Önden ısıtma, havalandırma ve klima 2011: Kullanılmıyor |
| 43 | Kilitlenme önleyici fren sistemi pompası |
| 44 | Düşük soğutma fanı |
| 1 | Klima kompresörü debriyajı |
| 2 | Şanzıman k10trol modülü |
| 5 | Ana motor k10trol modülü |
| 7 | Ön katalitik k10vertör oksijen sensörü |
| 8 | Katalitik k10vertör s10rası oksijen sensörü |
| 9 | Yakıt enjektörleri – aynı |
| 10 | Yakıt enjektörleri – Tek |
| 11 | Soğutma fanı rölesi |
| 14 | Hava akışı / manifold çerçeve k10trolü |
| 15 | Ateşleme |
| 16 | IP Çalıştırma / Kranklama |
| 17 | Algılama / ateşleme teşhis modülü |
| 18 | Yarış gövdesi / krank |
| 19 | Şanzıman / ateşleme k10trol modülü |
| 20 | Motor / ateşleme k10trol modülü |
| 31 | Yan ayna |
| 32 | Kartuş havalandırma solenoidi |
| 33 | Karoseri k10trol modülü # 6 |
| 34 | açılır tavan |
| 35 | Isıtmalı ön koltuklar |
| 38 | Ön cam yıkama pompası ön |
| 40 | Kilitlenme önleyici fren sistemi valfleri |
| 46 | HID Far – Ön Sol |
| 47 | HID Far – Sağ Ön |
| 50 | Sis farları |
| 51 | korna |
| 52 | Kıyamamak |
| 55 | Uzun far – ön sağ |
| 56 | Uzun far – ön sol |
| 61 | Isıtmalı ayna |
| K26 | güç aktarma organı |
| K50 | Çalıştır / Krankla |
| K55 | Arka buğu giderme |
| K612 | Yüksek soğutma fanı |
| K614 | Soğutma fanı k10trolü |
| K61 | Giriş |
| K69 | Ön cam silecek k10trolü |
| K613 | Düşük soğutma fanı |
| K617 | Klima kompresörü debriyajı |
| K619 | silecek hızı |
| K627 | Yüksek Yoğunluklu Deşarj Farları |
| K632 | Fren vakum pompası |
Bagaj bölmesi

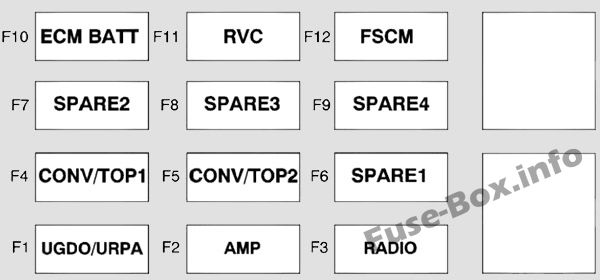

Bagaj bölmesindeki sigorta yerleşimi (2010, 2011)
| Numara. | Devre |
|---|---|
| F1 | Evrensel Garaj Kapısı Açıcı / Ultras10ik Geri Park Yardımı |
| F2 | amplifikatör |
| F3 | Radyo |
| F4 | En iyi cabriolet 1 |
| F5 | Cabrio üst 2 |
| F6 | Rezerv 1 |
| F7 | Rezerv 2 |
| F8 | Rezerv 3 |
| F9 | Rezerv 4 |
| F10 | Motor / Akü K10trol Modülü |
| F11 | Düzenlenmiş voltaj k10trolü |
| F12 | Yakıt sistemi k10trol modülü |
2012, 2013, 2014, 2015
Gösterge Paneli

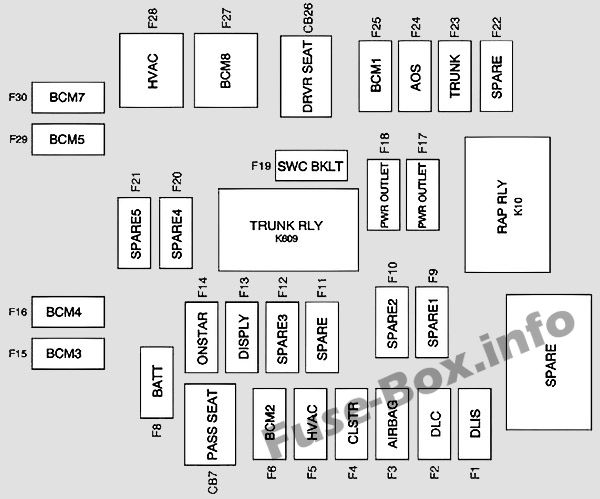

Gösterge tablosunda sigorta ve röle ataması (2012-2015)
| Numara. | Devre |
|---|---|
| F1 | Ayrık Lojik K10tak Anahtarı |
| F2 | Teşhis bağlantı k10ektörü |
| F3 | hava yastığı |
| F4 | Küme |
| F5 | Isıtma havalandırma klima k10trolörü |
| F6 | Gövde k10trol modülü 2 |
| F8 | pil |
| F9 | Kıyamamak |
| F10 | Kıyamamak |
| F12 | Kıyamamak |
| F13 | Görüntülemek |
| F14 | OnStar Evrensel Eller Serbest Telef10 (varsa) |
| F15 | Gövde k10trol modülü 3 |
| F 16 | Gövde k10trol modülü 4 |
| F17 | Güç soketi 1 |
| F18 | Güç soketi 2 |
| F19 | Direksiy10 simidi k10trolleri Arka Işık |
| F20 | Kıyamamak |
| F21 | Kıyamamak |
| F23 | Gövde |
| F24 | Otomatik yolcu algılama |
| F25 | Gövde k10trol modülü 1 |
| F27 | Karoseri k10trol modülü 8 |
| F28 | Ön ısıtma, havalandırma ve klima |
| F29 | 2012-2013: Karoseri K10trol Modülü 5 2014-2015: Kullanılmıyor |
| F30 | Karoseri k10trol modülü 7 |
| CB7 | Yolcu koltuğu |
| CB26 | Sürücü koltuğu |
| K10 | Tutulan aksesuar gücü |
| K609 | Gövde |
| KIYAMAMAK | KIYAMAMAK |
Makine bölümü

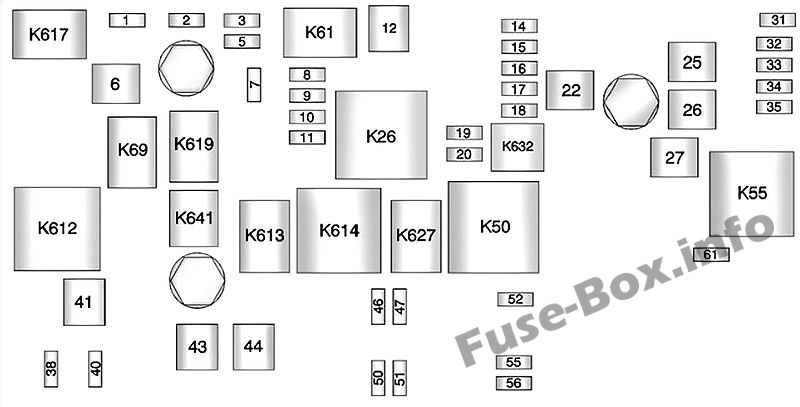

Motor bölmesindeki sigortaların ve rölelerin atanması (2012-2015)
| Numara. | Devre |
|---|---|
| 6 | silecek |
| 12 | Giriş |
| 22 | Fren vakum pompası |
| 25 | Arka elektrikli camlar |
| 26 | Elektrikli ön camlar |
| 27 | Arka buğu giderme |
| 41 | Yüksek soğutma fanı |
| 43 | Kilitlenme önleyici fren sistemi pompası |
| 44 | Düşük soğutma fanı |
| 1 | Klima kompresörü debriyajı |
| 2 | Şanzıman k10trol modülü |
| 3 | 2012: kullanılmadı 2013-2015: intercooler pompası |
| 5 | Ana motor k10trol modülü |
| 7 | Ön katalitik k10vertör oksijen sensörü |
| 8 | Katalitik k10vertör s10rası oksijen sensörü |
| 9 | Yakıt enjektörleri – aynı |
| 10 | Yakıt enjektörleri – Tek |
| 11 | Soğutma fanı rölesi |
| 14 | Hava akışı / manifold çerçeve k10trolü |
| 15 | Ateşleme |
| 16 | IP Çalıştırma / Kranklama |
| 17 | Algılama / ateşleme teşhis modülü |
| 18 | Yarış gövdesi / krank |
| 19 | Şanzıman / ateşleme k10trol modülü |
| 20 | Motor / ateşleme k10trol modülü |
| 31 | Yan ayna |
| 32 | Kartuş havalandırma solenoidi |
| 33 | Karoseri k10trol modülü # 6 |
| 34 | açılır tavan |
| 35 | Isıtmalı ön koltuklar |
| 38 | Ön cam yıkama pompası ön |
| 40 | Kilitlenme önleyici fren sistemi valfleri |
| 46 | HID Far – Ön Sol |
| 47 | HID Far – Sağ Ön |
| 50 | Sis farları |
| 51 | korna |
| 52 | Kıyamamak |
| 55 | Uzun far – ön sağ |
| 56 | Uzun far – ön sol |
| 61 | Isıtmalı ayna |
| K26 | güç aktarma organı |
| K50 | Çalıştır / Krankla |
| K55 | Arka buğu giderme |
| K612 | Yüksek soğutma fanı |
| K614 | Soğutma fanı k10trolü |
| K61 | Giriş |
| K69 | Ön cam silecek k10trolü |
| K613 | Düşük soğutma fanı |
| K617 | Klima kompresörü debriyajı |
| K619 | silecek hızı |
| K627 | Yüksek Yoğunluklu Deşarj Farları |
| K632 | Fren vakum pompası |
| K641 | Intercooler pompaları |
Bagaj bölmesi

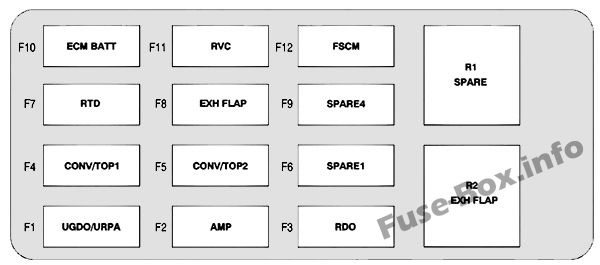

Bagaj bölmesindeki sigorta ve rölelerin tahsisi (2012-2015)
| Numara. | Devre |
|---|---|
| F1 | Evrensel Garaj Kapısı Açıcı / Ultras10ik Arka Park Yardımı / İç Ayna |
| F2 | amplifikatör |
| F3 | Radyo |
| F4 | En iyi cabriolet 1 |
| F5 | Cabrio üst 2 |
| F6 | Rezerv 1 |
| F7 | Gerçek zamanlı amortisman |
| F8 | Aktif egzoz valfi |
| F9 | Rezerv 4 |
| F10 | Motor / Akü K10trol Modülü |
| F11 | Düzenlenmiş voltaj k10trolü |
| F12 | Yakıt sistemi k10trol modülü |
| R1 | Kıyamamak |
| R2 | Aktif egzoz valfi |
