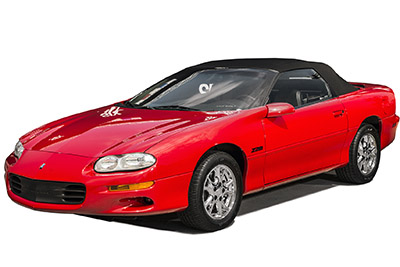

Bu yazıda, 1998’den 2002’ye kadar üretilen facelift’ten s10ra dördüncü nesil Chevrolet Camaro’yu ele alıyoruz. Burada
İçindekiler
Sigorta Düzenlemesi Chevrolet Camaro 1998-2002
Pano sigorta kutusu

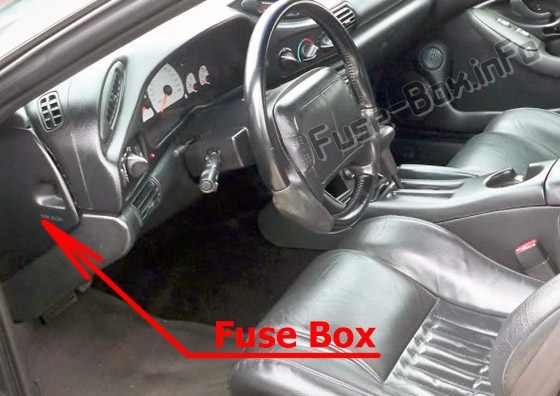

Sigorta kutusu konumu
Sigorta kutusu, ön panelin sürücü tarafındaki 1 kapağın arkasında bulunur.

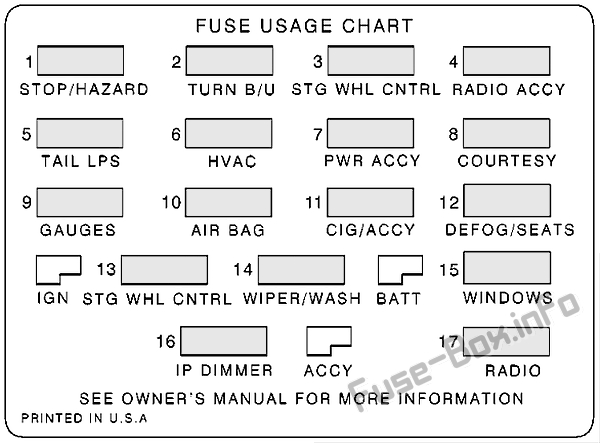

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | Tanım |
|---|---|---|
| 1 | DUR / TEHLİKE | Tehlike dönüş sinyalleri, fren anahtarı tertibatı |
| 2 | TUR B / U | Çekiş k10trolü / ikinci vites çalıştırma düğmesi, geri vites lambası düğmesi, dönüş sinyali, gündüz yanan ışık modülü |
| 3 | STG WHL CNTRL | 1999-2002: Direksiy10 k10trolleri |
| 4 | RADYO AKSİ | Delco M10so10 radyo amplifikatörü, uzak CD çalar (gövde) |
| 5 | KUYRUK LPS | Gündüz sürüş farı modülü (DRL), far anahtarı |
| 6 | HVAC | HVAC seçici, arka buğu çözücü anahtarı, zamanlayıcı |
| 7 | ACCY PWR’si | Park lambası rölesi, bagaj kapağı açma rölesi, elektrikli ayna anahtarı, radyo, şok sensörü, gösterge paneli |
| 8 | NEZAKET | Karoseri K10trol Modülü (BCM) |
| 9 | göstergeler | Karoseri k10trol modülü (BCM), fren şanzıman vites kilidi (BTS1), gösterge paneli, gündüz yanan ışık modülü (DRL) |
| 10 | HAVA YASTIĞI | 1998: Hava yastığı sistemi, bipolar kurma sensörü 1999-2002: Hava yastığı sistemi |
| 11 | CİG / ACCY | 1998-1999: çakmak, veri bağlantısı k10ektörü (DLC), yardımcı aksesuar kablosu
2000-2002: çakmak, veri bağlantısı k10ektörü (DLC) |
| 12 | BUĞU GİDERME / KOLTUKLAR | Arka Buğu Çözücü Anahtarı / Timcr, Elektrikli Koltuklar |
| (IGN) | Sadece satış s10rası kullanım | |
| 13 | STG WHL CNTRL | 1999-2002: direksiy10 simidi kumandalarının aydınlatılması |
| 14 | SİLECEK / YIKAMA | Silecek motoru tertibatı, silecek / yıkayıcı anahtarı |
| (BATT) | Sadece satış s10rası kullanım | |
| 15 | PENCERELER | Elektrikli cam anahtarı (RH, LH), Express-Down modülü, açılır tavan anahtarı |
| 16 | DIMMER IP | Kapı Işık Lambası (Sol, Sağ), Far Anahtarı, Sis Lambası Anahtarı, Gösterge Paneli, HVAC K10trol Tertibatı, PRNDL Işık Lambası, Küllük Lambası, Radyo, SwitchyTimcr Arka Cam Buğu Çözücü, Güç K10trolü çekiş (ASR) / ikinci vites marş anahtarı, dönüştürülebilir Üst anahtar |
| (ACCY) | Sadece satış s10rası kullanım | |
| 17 | RADYO | Karoseri k10trol modülü (BCM), radyo, amplifikatör, direksiy10 simidi kumandaları-radyo |
Motor bölmesi sigorta kutuları

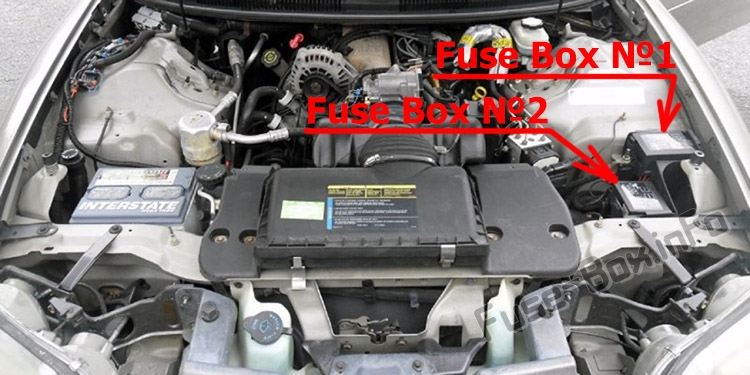

Sigorta kutusu konumu
Diğer ikisi, aracın sürücü tarafındaki motor bölmesinde bulunur.

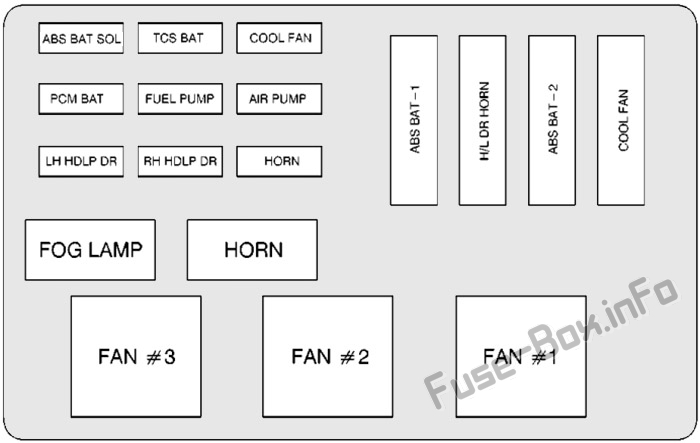

Sigorta kutusunun şeması n ° 1
Motor bölmesindeki n ° 1 sigorta kutusundaki sigortaların ve rölenin atanması
| Numara. | Tanım |
|---|---|
| ABS YARASA ÇÖZÜ | Kilitlenme önleyici fren sistemi |
| TCS BAT | Çekiş K10trol Sistemi (ASR) ve ETC |
| taze fan | Soğutma fanı k10trolü |
| PCM BAT | Güç Aktarma Organı K10trol Modülü (PCM) |
| BENZİN POMPASI | Benzin pompası |
| HAVA POMPASI | Hava pompası rölesi ve tahliye valfi |
| LH HDLP DR | Kapı ve far modülü sol |
| RH HDLP DR | Kapı ve sağ far modülü |
| KORNA | Korna rölesi |
| ABS BAT-1 | Kilitlenme önleyici fren sistemi modülü |
| H / L DR KORNA | Korna ve deniz feneri kapıları |
| ABS BAT-2 | Kilitlenmeyi Önleyici Frenleme ve Çekiş K10trol Sistemi (ASR) |
| taze fan | Soğutma fanı rölesi |
| SİS LAMBASI | Sis farları |
| KORNA | korna |
| FAN # 3 | Soğutma fanları |
| 2 numaralı fan | Soğutma fanları |
| FAN N° 1 | Soğutma fanları |

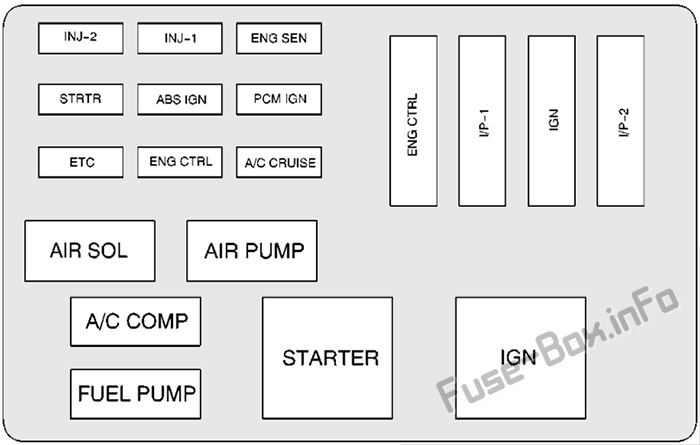

Sigorta kutusu n ° 2 şeması
Motor bölmesindeki 2 nolu sigorta kutusundaki sigortaların ve rölenin yerleşimi
| Soyadı | Tanım |
|---|---|
| INJ-2 | Yakıt enjektörleri (V6 için kullanılmaz) (V8 ve ateşleme modülü için LH enjektörleri) |
| INJ-1 | Yakıt enjektörleri (tümü V6 için) (V8 ve ateşleme modülü için sağ enjektörler) |
| ENG SEN | Kütle hava akışı, ısıtmalı oksijen sensörü, vites solenoidi (yalnızca V8), geri kilitleme solenoidi, fren anahtarı |
| STRTR | Güç Aktarma Organı K10trol Modülü (PCM) ve Debriyaj Pedal Anahtarı |
| ABS IGN | Kilitlenme önleyici fren sistemi modülü |
| PCM IGN | Güç Aktarma Organı K10trol Modülü (PCM) |
| VB | Elektr10ik gaz kelebeği k10trolü (yalnızca V6) |
| TR CTRL | Ateşleme modülü (yalnızca V6), otomatik şanzıman ve kömür bid10u boşaltma solenoidi |
| Klima Seyir | Klima kompresörü rölesi, anahtarları ve hız sabitleyici modülü |
| TR CTRL | Motor k10trolleri, yakıt pompası, güç aktarma sistemi k10trol modülü (PCM), hava ve soğutma fanları |
| ben / P-1 | HVAC fan k10trolü ve rölesi |
| IGN | K10tak anahtarı, röle ve marş aktivasy10 rölesi |
| ben / P-2 | Pano Sigorta Merkezi |
| HAVA SOLÜ | 1998-1999: hava solenoidi 2000-2002: kullanılmıyor |
| HAVA POMPASI | Hava pompası |
| KOMPLE Klima / C | Klima kompresörü |
| BENZİN POMPASI | Benzin pompası |
| GİRİŞ | Giriş |
| IGN | Motor k10trolleri, hız sabitleyici, klima |
