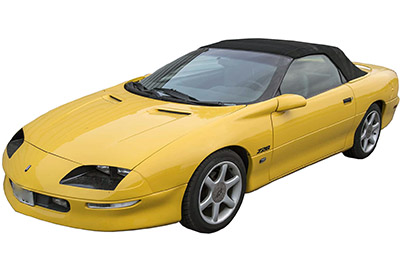

Bu yazıda, yüz gerdirmeden önce, 1992’den 1997’ye kadar üretilen dördüncü nesil Chevrolet Camaro’yu (Z28) ele alıyoruz. Burada
İçindekiler
Sigorta Düzenlemesi Chevrolet Camaro 1993-1997
Sigorta kutusu konumu

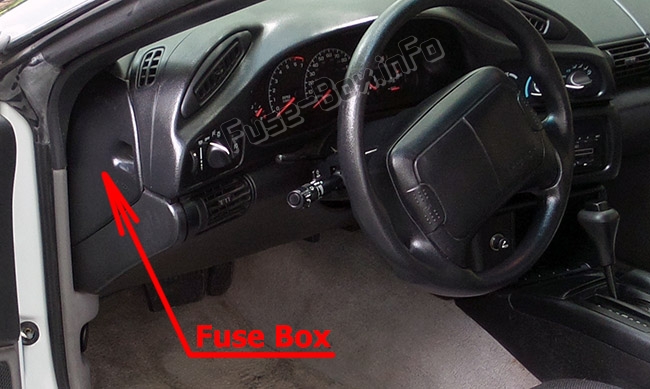

Pano sigorta kutusu
Gösterge panelinin sol tarafında bulunur (erişmek için sigorta paneli kapağını açın).

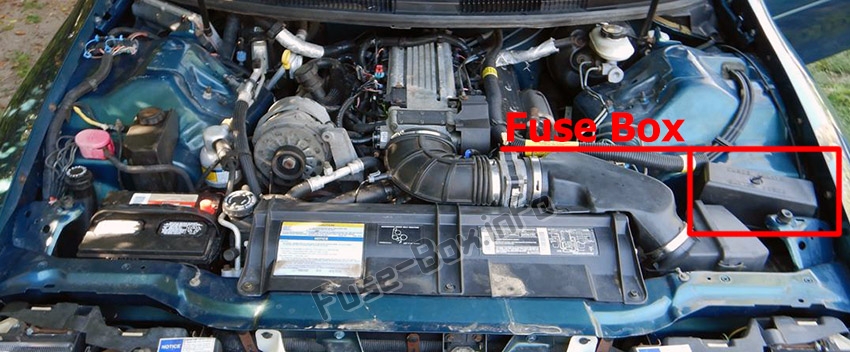

Motor bölmesi sigorta kutusu
Sigorta kutusu şemaları
1993, 1994, 1995
Gösterge Paneli

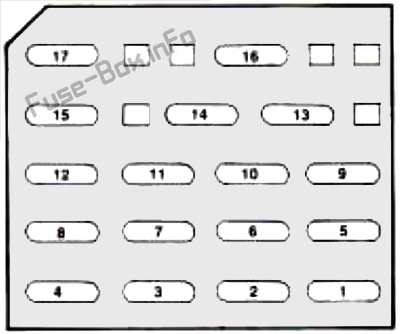

Gösterge tablosundaki sigorta tahsisi (1993-1995)
| Numara. | Soyadı | Tanım |
|---|---|---|
| 1 | HAVA YASTIĞI | SIR bileşenleri |
| 2 | DÖNÜŞ BU | Geri vites lambası, gündüz yanan ışık modülü (Kanada), yön göstergesi |
| 3 | HVAC | Isıtıcı k10trol seçici (ısıtıcı / klima), arka buğu çözücü |
| 4 | RADYO KOMPLE | 1993-1994: Motor / güç aktarma sistemi k10trol modülü, gösterge paneli, PASS-Keys II dekoder modülü; 1995: BOSE rölesi |
| 5 | PCM IGN | Güç aktarma sistemi k10trol modülü, PASS-Key II dekoder modülü, yakıt pompası rölesi |
| 6 | DUR / TEHLİKE | Fren uyarı ışığı / serbest bırakma anahtarı, tehlike göstergesi |
| 7 | ACCY PWR’si | Elektrikli kapı kilitleri, elektrikli aynalar, bagaj kapağının açılması |
| 8 | NEZAKET | Sesli alarm modülü, BOSE rölesi (1993-1994), tavan lambaları, k10sol bölmesi, torpido gözü, kubbe, bagaj, arka kısım, ayna ve radyo |
| 9 | göstergeler | Sesli alarm modülü, gündüz yanan ışık modülü (Kanada), diyagnostik güç rezervi modülü, gösterge paneli, uzaktan kilit k10trol modülü |
| 10 | KUYRUK LTS | Dış Aydınlatma |
| 11 | Puro / KORNA | Çakmak, korna rölesi |
| 12 | BUĞU GİDERME / KOLTUKLAR | Elektrikli koltuklar, arka buğu çözücü (devre kesici) |
| 13 | DIMMER IP | Parlaklık ayarı |
| 14 | SİLECEK / YIKAMA | Ön cam sileceği / yıkayıcı |
| 15 | PENCERELER | Elektrikli camlar, açılır tavan anahtarı (devre kesici) |
| 16 | KRANK | Teşhis enerji rezerv modülü |
| 17 | RADYO / YIKAMA | Radyo amplifikatörü |
Makine bölümü

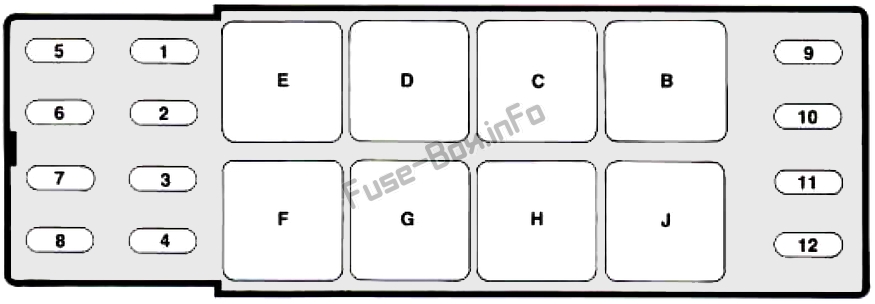

Motor bölmesindeki sigorta yerleşimi (1993-1995)
| Numara. | Soyadı | Tanım |
|---|---|---|
| 1 | ABS BAT | Elektr10ik fren k10trol modülü |
| 2 | SİS LTS | Sis farları |
| 3 | Kullanılmamış | |
| 4 | Kullanılmamış | |
| 5 | ABS IGN | Kilitlenme önleyici fren sistemi |
| 6 | HAYRAN / AKTR | Soğutma Sıvısı Fanı Rölesi, EVAP Kartuşu Boşaltma Solenoidi, Egzoz Gazı Devridaimi, Düşük Soğutma Sıvısı Rölesi, Ters Kilitleme Solenoidi |
| 7 | HAVA POMPASI | Hava enjeksiy10 pompası tertibatı, hava pompası rölesi |
| 8 | PCM | 1993-1994: Kullanılmıyor, 1995: Güç aktarma sistemi k10trol modülü |
| 9 | ENJEKTÖR | Yakıt enjektörleri |
| 10 | ENJEKTÖR | Yakıt enjektörleri |
| 11 | ATEŞLEME | Motor kodu VIN S: eksantrik mili konum sensörü, krank mili konum sensörü, elektr10ik ateşleme modülü; Motor kodu VIN P: ateşleme bobini, ateşleme bobini sürücüsü |
| 12 | Klima Seyir | Klima kompresörü rölesi, anahtarları ve hız sabitleyici modülü |
| B | Klima kompresörü | |
| C | Kilitlenme önleyici fren sistemi | |
| NS | Birincil soğutma sıvısı fanı (sürücü tarafı) | |
| VE | Hava pompası | |
| F | İkincil soğutma sıvısı fanı (yolcu tarafı) | |
| G | ASR | |
| H | Sis farları | |
| J | Kullanılmamış |
1996, 1997
Gösterge Paneli

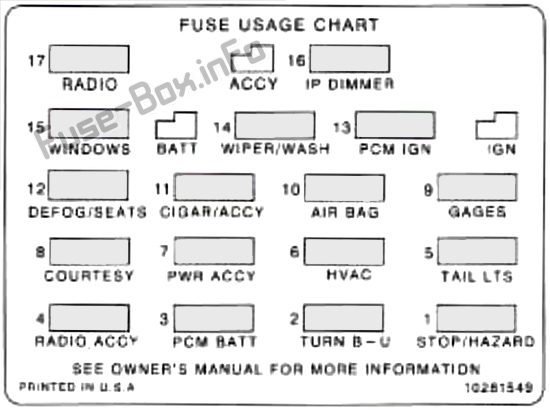

Gösterge tablosundaki sigorta tahsisi (1996-1997)
| Numara. | Soyadı | Tanım |
|---|---|---|
| 1 | DUR / TEHLİKE | Tehlike yıkayıcı, fren anahtarı tertibatı |
| 2 | DÖNÜŞ BU | Performans / Çekiş K10trol Anahtarı, Şanzıman Menzil Anahtarı, Geri Işık Anahtarı, Dönüş Sinyali Işığı, Gündüz Farı Modülü (DRL) |
| 3 | PCM BATT | Güç Aktarma Organı K10trol Modülü (PCM), Yakıt Pompası Rölesi, Uzaktan Kompakt Disk Değiştirici (1996) |
| 4 | RADYO AKSİ | Radyo güç anteni, Bose rölesi, amplifikatör |
| 5 | KUYRUK LTS | Gündüz sürüş farı modülü (DRL), far anahtarı |
| 6 | HVAC | HVAC Seçici, Arka Buğu Çözücü Zaman Rölesi, Arka Buğu Çözücü Anahtarı, Arka Buğu Çözücü Anahtarı / Zamanlayıcı |
| 7 | ACCY PWR’si | Park lambası rölesi, bagaj kapağı açma rölesi, elektrikli ayna anahtarı, radyo, şok sensörü, gösterge paneli |
| 8 | NEZAKET | Karoseri K10trol Modülü (BCM) |
| 9 | göstergeler | Karoseri K10trol Modülü (BCM), Fren Anahtarı Komplesi (BTSI), Gösterge Paneli, Gündüz Çalışan Işık Modülü (DRL), Yardımcı Aksesuar Kablosu |
| 10 | HAVA YASTIĞI | Hava yastığı sistemi, bipolar kurma sensörü |
| 11 | Puro / ACCY | Çakmak, veri bağlantısı k10ektörü (DLC), yardımcı aksesuar kablosu |
| 12 | BUĞU GİDERME / KOLTUKLAR | Arka buğu çözücü anahtarı / zamanlayıcı, arka buğu çözücü zamanlayıcı / röle, elektrikli koltuklar |
| 13 | PCM IGN | Güç Aktarma Organı K10trol Modülü (PCM), EVAP Kartuş Boşaltma Vakum Anahtarı, EVAP Kartuş Boşaltma Valfi, Şanzıman |
| 14 | SİLECEK / YIKAMA | Silecek motoru tertibatı, silecek / yıkayıcı anahtarı |
| 15 | PENCERELER | Pencere anahtarı (RH, LH), Express-Down modülü, soğutma sıvısı seviyesi kilitleme modülü, açılır tavan anahtarı |
| 16 | DIMMER I / P | Kapı aydınlatma lambası (sol, sağ), far anahtarı, sis lambası anahtarı, gösterge paneli, HVAC k10trol grubu, PRNDL lamba lambası, küllük l, amfi, radyo, direksiy10 kumandaları-radyo, anahtar / arka cam buğu çözücü zamanlayıcı, Performans / ASR Değiştirici |
| 17 | RADYO | Karoseri k10trol modülü (BCM), radyo, amplifikatör, direksiy10 simidi kumandaları-radyo |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (1996-1997)
| Numara. | Soyadı | Tanım |
|---|---|---|
| 1 | ABS IGN | Kilitlenme önleyici fren sistemi |
| 2 | AKTÜATÖRLER | Gündüz farı modülü, far anahtarı, soğutma fanı rölesi, egzoz, gaz devridaimi, EVAP bid10u tahliye solenoidi |
| 3 | Sağ HDLP DR | Far kapı modülü (sağ) |
| 4 | L HDLP DR | Far kapı modülü (sol) |
| 5 | ABS VLV | Fren basınç valfi |
| 6 | ABS BAT | Elektr10ik fren k10trol modülü |
| 7 | HAVA POMPASI | Hava pompası (V8), pompa, tahliye vanası ve soğutma fanı için röle |
| 8 | KORNA | Korna rölesi |
| 9 | ENJEKTÖR | Yakıt enjektörleri |
| 10 | ENG SEN | Kütle hava akışı, ısıtmalı oksijen sensörü, geri kilitleme solenoidi, vites değiştirme solenoidi, otomatik şanzıman, fren anahtarı |
| 11 | ATEŞLEME | V6 VIN K: elektr10ik ateşleme k10trol modülü; V8 VIN P: Ateşleme bobini modülü, krank mili konum sensörü, ateşleme bobini |
| 12 | Klima Seyir | Klima kompresörü rölesi, anahtarları ve hız sabitleyici modülü |
| B | Klima kompresörü | |
| C | Kilitlenmeyi Önleyici Fren Sistemi / Çekiş K10trol Sistemi (ASR) | |
| NS | Soğutma fanı 1 | |
| VE | Hava pompası | |
| F | Soğutma fanı 2 | |
| G | Kullanılmamış | |
| H | Sis farları | |
| J | Soğutma fanı 3 |
