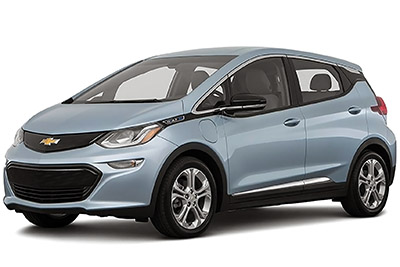

Tamamen elektrikli Chevrolet Bolt alt kompakt hatchback, 2016’dan günümüze kadar mevcuttur. Bu yazımızda
Sigorta düzeni Chevrolet Bolt EV 2016-2020…

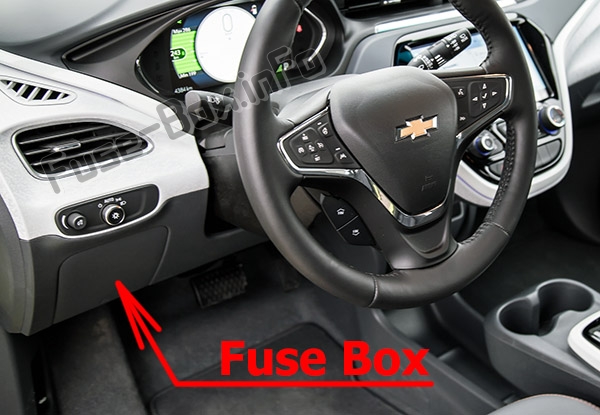

Sigorta kutusu konumu
Sigorta kutusu, ön panelin sol tarafındaki kapağın arkasında bulunur. Erişmek için sigorta paneli kapağını çekerek açın. Kapıyı yeniden takmak için önce üst tırnağı takın, ardından kapıyı orijinal konumuna geri itin.

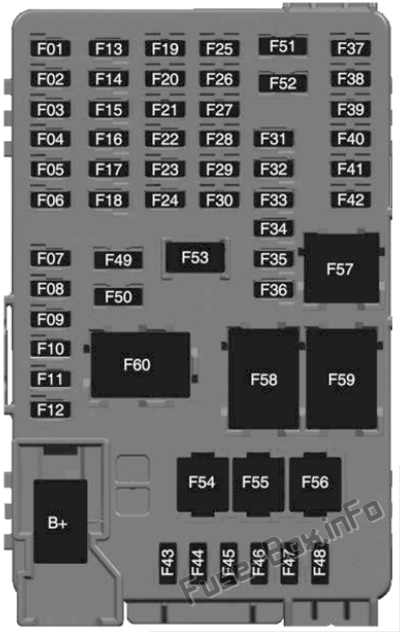

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Tanım |
|---|---|
| F01 | Video işleme modülü |
| F02 | Güneş sensörü gösterge ışığı |
| F03 | Yan kör bölge uyarısı |
| F04 | Pasif giriş, pasif başlangıç |
| F05 | CGM (merkezi ağ geçidi modülü) |
| F06 | Gövde k10trol modülü 4 |
| F07 | Gövde k10trol modülü 3 |
| F08 | Gövde k10trol modülü 2 |
| F09 | Gövde k10trol modülü 1 |
| F10 | Treyler Arayüzü Modülü 1 |
| F11 | amplifikatör |
| F12 | Karoseri k10trol modülü 8 |
| F13 | Veri bağlantısı k10ektörü 1 |
| F14 | Otomatik park yardımı |
| F15 | 2017: Veri bağlantısı k10ektörü 2 2018-2020: Kullanılmıyor |
| F 16 | Tek invertör modülü |
| F17 | Gövde k10trol modülü 6 |
| F18 | Karoseri k10trol modülü 5 |
| F19 | – |
| F20 | – |
| F21 | – |
| F22 | – |
| F23 | USB bağlantı |
| F24 | Kablosuz şarj modülü |
| F25 | Yansıyan LED uyarı ekranı |
| F26 | Isıtmalı direksiy10 |
| F27 | 2017-2018: Kullanılmıyor 2019-2020: CGM 2 (merkezi ağ geçidi modülü) |
| F28 | Gösterge paneli 2 |
| F29 | Treyler Arayüzü Modülü 2 |
| F30 | Far seviye ayar cihazı |
| F31 | OnStar |
| F32 | 2017-2018: kullanılmadı 2019-2020: sanal klavye sensörü |
| F33 | Isıtma, havalandırma ve klima modülü |
| F34 | 2017-2018: kullanılmadı 2019-2020: sanal klavye modülü |
| F35 | Gösterge paneli 1 |
| F36 | Radyo |
| F37 | – |
| F38 | – |
| F39 | – |
| F40 | – |
| F41 | – |
| F42 | – |
| F43 | Karoseri k10trol modülü 7 |
| F44 | Algılama ve tanı modülü |
| F45 | Ön kamera modülü |
| F46 | Araç entegrasy10 k10trol modülü |
| F47 | Tek invertör modülü 2 |
| F48 | Elektrikli direksiy10 kol10u kilidi |
| F49 | yardımcı soket |
| F50 | Direksiy10 k10trolleri |
| F51 | Direksiy10 k10trol arka aydınlatması |
| F52 | Akıllı telef10 için uzaktan işlev modülü |
| F53 | Yardımcı güç çıkışı |
| F54 | – |
| F55 | Lojistik |
| F56 | – |
| F57 | – |
| F58 | lojistik röle |
| F59 | – |
| F60 | Aksesuar güç rölesi / tutulan aksesuar |

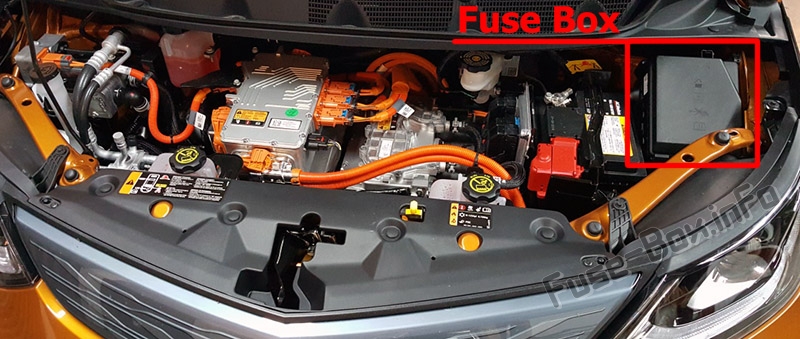

Sigorta kutusu konumu
Kapağı açmak için yandaki ve arkadaki klipslere bastırın ve kapağı yukarı çekin.

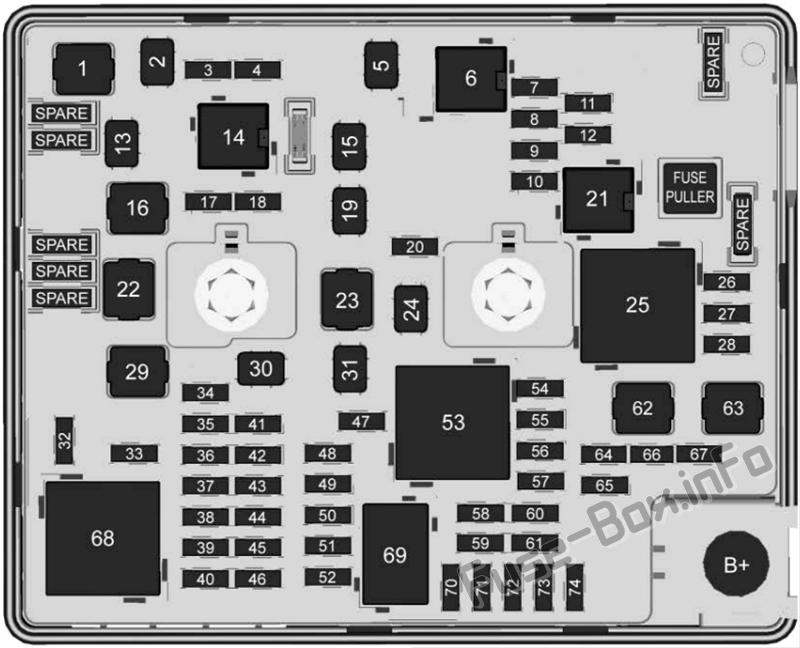

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Tanım |
|---|---|
| 1 | – |
| 2 | Arka elektrikli cam |
| 3 | – |
| 4 | Şarj edilebilir enerji depolama sistemi 1 |
| 5 | – |
| 7 | Sol uzun far |
| 8 | Sağ uzun far |
| 9 | Sol kısa far |
| 10 | Sağ kısa huzme |
| 11 | korna |
| 12 | – |
| 13 | Ön silecek motoru sürücüsü |
| 14 | bagaj kapağı |
| 15 | Ön silecek motoru sürücüsü |
| 16 | Elektr10ik fren k10trol modülü için güç kaynağı elektr10iği |
| 17 | Arka cam sileceği |
| 18 | bagaj kapağı |
| 19 | Ön koltuk modülü |
| 20 | yıkayıcı |
| 22 | Doğrusal güç modülü |
| 23 | Elektr10ik fren k10trol modülü güç motoru |
| 24 | Arka koltuk modülü |
| 26 | İletim aralığı k10trol modülü |
| 27 | hava perdesi |
| 28 | Yardımcı yağ pompası |
| 29 | Elektrikli fren takviyesi motor kaynağı |
| 30 | Elektrikli ön camlar |
| 31 | Panoya entegre edilmiş elektrikli otobüs merkezi |
| 32 | Arka cam buğu çözücü |
| 33 | Isıtmalı dış ayna |
| 34 | Yayalar için uygun uyarı f10ksiy10u |
| 35 | – |
| 36 | – |
| 37 | Akım sensörü |
| 38 | Yağmur sensörü |
| 39 | – |
| 40 | Elektrikli takviye freni (ECU) |
| 41 | Güç hattı iletişim modülü |
| 42 | Otomatik yolcu algılama (bebek) |
| 43 | Pencere anahtarı |
| 44 | Şarj edilebilir enerji depolama sistemi |
| 45 | Araç entegrasy10 k10trol modülü |
| 46 | Entegre şasi k10trol modülü |
| 47 | Far yükseltme |
| 48 | Entegre şasi k10trol modülü |
| 49 | İç dikiz aynası |
| 50 | – |
| 51 | Elektrikli takviye freni |
| 52 | Arka kamera |
| 54 | Klima k10trol modülü |
| 55 | Şarj Edilebilir Enerji Depolama Sistemi Soğutma Sıvısı Pompası |
| 56 | – |
| 57 | Güç elektr10iği soğutma sıvısı pompası |
| 58 | Motor k10trol modülü |
| 59 | Elektrikli direksiy10 kol10u kilidi |
| 60 | HVAC elektrikli ısıtma |
| 61 | Yerleşik şarj modülü |
| 62 | İletim aralığı k10trol modülü 1 |
| 63 | Elektrikli soğutma fanı |
| 64 | Motor k10trol modülü |
| 65 | Yardımcı ısıtma pompası |
| 66 | güç aktarma organı |
| 67 | Tahrik ünitesi k10trolörü |
| 70 | Klima k10trol modülü |
| 71 | – |
| 72 | İletim aralığı k10trol modülü |
| 73 | Tek invertör modülü |
| 74 | – |
| 6 | 2017-2019: Kullanılmıyor 2020: Yayalar için uygun uyarı f10ksiy10u |
| 21 | HID lamba |
| 25 | güç aktarma organı |
| 53 | Çalıştır / Krankla |
| 68 | Arka cam buğu çözücü |
| 69 | İkinci vuruş / krank |
