2007-2011 Chevrolet Aveo Sigorta Düzeni

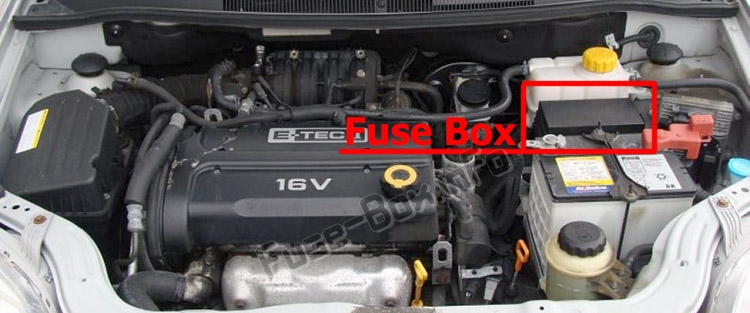

Sigorta kutusu konumu
Gösterge Paneli
Sigorta kutusu, gösterge panelinin sürücü tarafında, kapağın arkasında bulunur.
Makine bölümü
Sigorta kutusu şemaları
2007, 2008 (hatchback)
Gösterge Paneli
Gösterge panelindeki sigorta ataması (2007, 2008 (Hatchback))
| Soyadı | kullanım |
|---|---|
| LTR’YE | Yardımcı çakmak |
| KORNA, ARKA / SİS | Korna, arka sis farları |
| LTR | çakmak |
| DUR | Stop lambası |
| RADYO, CLK | Ses, saat |
| CLSTR, TEHLİKE | Gösterge paneli, tehlike göstergesi |
| KKTC / SIG | Dönüş sinyali |
| DR / LCK | Kapı kilidi, uzaktan anahtarsız giriş |
| CLSTR, CLK | Pano, saat |
| ECM, TOM | Motor K10trol Modülü (ECM), Şanzıman K10trol Modülü (TCM) |
| BCK / YUKARI | Geri vites lambası |
| KAP, WSWA | Ön cam sileceği, yıkayıcı |
| ECM, TOM | Motor K10trol Modülü (ECM), Şanzıman K10trol Modülü (TCM) |
| TR SİGORTA | Motor sigortası |
| ALTERNATÖR | Alternatör |
| HVAC | HVAC fanı |
| HAVA YASTIĞI 1 | Hava yastığı 1 |
| VİDEO | Kullanılmamış |
| karın kasları | Kilitlenme önleyici fren sistemi |
| Diyot (ABS) | Kilitlenme önleyici fren sistemi diyotu |
| HAVA YASTIĞI 2 | Hava yastığı 2 |
| VİDEO | Kullanılmamış |
| CLK, RADYO | Saat, ses |
Makine bölümü
Motor bölmesindeki sigorta ve röle ataması (2007, 2008 (Hatchback))
| Soyadı | kullanım |
|---|---|
| HI BEAM RT | Uzun far yolcu tarafı |
| SÖYLE | Doğrudan ateşleme sistemi |
| HI BEAM LT | Uzun far sürücü tarafı |
| Diyot (SİS) | Sis lambası diyotu |
| KISA IŞIN RT | Yolcu tarafı kısa far |
| RT SPST | Sağ park lambası, aydınlatma devresi |
| KÜÇÜK IŞIN LT | Sürücü tarafı kısa far |
| RU SPST | Sürücü tarafı park lambası, plaka lambası |
| INT LTS | Oda lambası |
| ENJEKTÖR | Enjektör |
| BUĞU GİDERME | buğu çözücü |
| S / TOIT | açılır tavan |
| AYDINLATICI LAMBALAR | Işık rölesi |
| KORNA | korna |
| FARLAR | Farlar |
| YAKIT | Benzin pompası |
| AC | Klima kompresörü |
| SİS FARLARI | Ön sis lambası |
| HVAC FANI | Isıtma: Havalandırma, Klima fanı |
| karın kasları | Kilitlenme önleyici fren sistemi |
| SİLAH ERİŞEBİLİR I / P | Pano sigorta kutusu |
| taze fan | Radyatör fanı |
| IGN 2 | ateşleme 2 |
| VİDEO | bakir |
| IGN 1 | ateşleme 1 |
| PWR WNDW | Elektrikli camlar |
| KIYAMAMAK | Kıyamamak |
| VİDEO | Kullanılmamış |
| DÜŞÜK SOĞUTMA FANI | Düşük soğutma fanı |
| HI PROJEKTÖRLER | Far |
| DÜŞÜK FARLAR | Kısa huzmeli far |
| PWR WNDW | Elektrikli pencere |
| ön sis | Sis lambası |
| ANA TEDARİK | Ana güç |
| BENZİN POMPASI | Benzin pompası |
| KOMPRESÖR A / C | Klima kompresörü |
| SOĞUK FAN MERHABA | Yüksek soğutma fanı |
| AYDINLATICI LAMBALAR | Aydınlatma lambaları |
| VİDEO | Kullanılmamış |
2007, 2008 (berlin)
Gösterge Paneli
Gösterge tablosundaki sigorta yerleşimi (2007, 2008 (Sedan))
| Soyadı | kullanım |
|---|---|
| İK | Algılama ve tanı modülü |
| SİLECEK | Ön cam silecek anahtarı, ön cam silecek motoru |
| KÜME | Gösterge paneli, fren anahtarı, hırsızlık önleme modu |
| T / SIG | Yanıp sönen, tehlike anahtarı |
| EMS2 | Stop lambası anahtarı |
| EMS1 | Motor odası sigorta bloğu, arka H02S, transaks k10trol modülü, VSS, yakıt pompası |
| YANGINI DURDUR | Fren anahtarı |
| PURO | Çakmak, yardımcı güç prizi |
| SES / SAAT | radyo, saat |
| OBD | Yerleşik teşhis, immobilizer |
| ODA LAMBASI | Bagaj lambası, bagaj açma anahtarı, grup, kubbe lambası |
| DEFROST | Arka buğu çözücü |
| SUNROOF | Sunroof modülü (isteğe bağlı) |
| DRL | Gündüz lambaları |
| KİLİT | Kapı kilidi / kilidini aç |
| LAMBA B / YUKARI | Acil durum ışıkları |
| KORNA | korna |
| ELEKTRİK AYNA | Ayna k10trol anahtarı, kubbe lambası, klima anahtarı |
| SES / RKE | Radyo, uzaktan anahtarsız giriş, saat, elektrikli ayna, hırsızlık önleme modülü |
| BUĞU DEĞİŞTİRİCİ AYNA | Elektrikli ayna ünitesi, klima anahtarı |
| VİDEO | Kullanılmamış |
| VİDEO | Kullanılmamış |
| VİDEO | Kullanılmamış |
Makine bölümü
Motor bölmesindeki sigortaların ve rölelerin tahsisi (2007, 2008 (Sedan))
| Soyadı | kullanım |
|---|---|
| SİLAH | Gösterge paneli sigorta bloğu |
| PK / LP Sol | Sürücü tarafı park lambası: arka lamba |
| PK / LP Sağ | Yolcu tarafı park lambası; Stop lambası |
| IGN2 / ST | K10tak anahtarı |
| ACC / IGN1 | K10tak anahtarı |
| RİSK | Tehlike lambaları. Hırsızlık önleme sistemi |
| H / L DÜŞÜK HR | Yolcu tarafı kısa far |
| HAYRAN MERHABA | Yüksek hızlı soğutma fanı |
| H / L DÜŞÜK LH | Sürücü tarafı kısa far |
| ön sis | Ön sis farları (Opsiy10) |
| DÜŞÜK FAN | Düşük hızlı soğutma fanı |
| H/L YÜKSEK | Uzun huzmeli farlar |
| KOMPLE Klima / C | Klima kompresörü (isteğe bağlı) |
| BENZİN POMPASI | Benzin pompası |
| KIYAMAMAK | Kıyamamak |
| karın kasları | Kilitlenme önleyici fren sistemi (Opsiy10) |
| EMS2 | LEGR valfi, HO2S, EVAP bid10u boşaltma solenoidi, CMP sensörü |
| P / PENCERE1 | Elektrikli cam düğmesi (isteğe bağlı) |
| ECU | Motor k10trol modülü, şanzıman k10trol modülü |
| KIYAMAMAK | Kıyamamak |
| EMS1 | Motor k10trol modülü, enjektör, soğutma fanı. Klima kompresörü |
| KIYAMAMAK | Kıyamamak |
| DÜŞÜK RÖLE H / L | Kısa huzmeli röle |
| RÖLE FAN HI | Yüksek hızlı soğutma fanı rölesi |
| YAKIT POMPASI RÖLESİ | Yakıt pompası rölesi |
| RÖLE P / PENCERE | Elektrikli pencere rölesi |
| PARK YANGIN RÖLESİ | Park lambası rölesi |
| ÖN SİS RÖLESİ | Ön sis lambası rölesi |
| RÖLE H / L YÜKSEK | Uzun huzme rölesi |
| DÜŞÜK FAN RÖLESİ | Soğutma fanı düşük hız rölesi |
| A/C RÖLESİ | Klima rölesi (Opsiy10) |
| ANA RÖLE | Ana röle |
2009, 2010, 2011
Gösterge Paneli
Gösterge tablosundaki sigorta yerleşimi (2009, 2010, 2011)
| Soyadı | kullanım |
|---|---|
| SES | Ses, saat, immobilizer |
| SES / RKE | A / C anahtarı, Saat, Elektrikli ayna, Ses, Hırsızlık önleme modülü, TPMS |
| LAMBA B / YUKARI | PNP anahtarı, geri vites lambası anahtarı |
| VİDEO | Kullanılmamış |
| VİDEO | Kullanılmamış |
| VİDEO | Kullanılmamış |
| VİDEO | Kullanılmamış |
| PURO | çakmak |
| KÜME | Fren anahtarı, TPMS, hırsızlık önleme modülü |
| BUĞU DEĞİŞTİRİCİ AYNA | Elektrikli ayna ünitesi, A / C anahtarı |
| RR DEFOG | Arka buğu giderme |
| KİLİT | Kilit |
| DRL’DE | Devre NA DRL |
| AYNA / AÇILIR TAVAN | Ayna k10trol anahtarı, mod lambası, A / C anahtarı |
| EMS 1 | Makine dairesi sigorta bloğu, TCM, VSS, yakıt pompası |
| EMS 2 | Işık düğmesini durdur |
| KORNA | korna |
| OBD | DLC, immobilizer |
| KÜME / ODA LAMBASI | Bagaj odası lambası, bagaj açma anahtarı, IPC, oda lambası |
| İK | Algılama ve tanı modülü |
| SOKET | Fiş |
| YANGINI DURDUR | Fren anahtarı |
| SUNROOF | Sunroof modülü (isteğe bağlı) |
| T / SIG | Tehlike anahtarı |
| SİLECEK | Silecek anahtarı, silecek motoru |
Makine bölümü
Motor bölmesindeki sigorta ve rölelerin tahsisi (2009, 2010, 2011)
| Soyadı | kullanım |
|---|---|
| HAYRAN MERHABA | Soğutma fanı HI rölesi |
| ABS-1 | EBCM |
| ABS-2 | EBCM |
| SJB BATT | Gösterge paneli sigorta bloğu |
| ACC / IG1 | IGN1 rölesi |
| IG2 / ST | IGN2 rölesi, röleyi başlat |
| ACC / RAP | Gösterge paneli sigorta bloğu |
| P / PENCERE-2 | Elektrikli cam anahtarı |
| P / W PENCERE-1 | Elektrikli cam anahtarı |
| DÜŞÜK FAN | Soğutma fanı DÜŞÜK röle |
| A / CON | A / C kompresör rölesi |
| PKLP Sol | Arka lamba (sol), yan işaret (sol), dönüş sinyali ve park lambası (sol), ehliyet lambası |
| PKLP Sağ | Arka lamba (RH), yan işaret (RH), dönüş sinyali ve park lambası (RH), ruhsat lambası, I / P sigorta bloğu |
| ECU | ECM, TCM |
| ön sis | Ön sis lambası rölesi |
| F / POMPA | Yakıt pompası rölesi |
| RİSK | Tehlike anahtarı, kaput k10tak anahtarı |
| HDLP YÜKSEK SOL | Ön lamba (Sol), IPC |
| HDLP YÜKSEK RH | Far (sağ) |
| IPC | IPC |
| HDLP LO LH | Far (LH), I / P sigorta bloğu |
| HDLP ALT RH | Far (sağ) |
| EMS-1 | ECM, enjektör |
| DLIS | K10tak anahtarı |
| EMS-2 | EVAP Kartuş Boşaltma Solenoidi, Termostat Isıtıcı, H02S, MAF Sensörü |
| KIYAMAMAK | Kullanılmamış |
| F / POMPA RÖLESİ | Benzin pompası |
| MARŞ RÖLESİ | Giriş |
| PARK YANGIN RÖLESİ | Park lambası |
| ÖN SİS RÖLESİ | Sis lambası |
| YÜKSEK HDLP RÖLE | Yüksek far |
| DÜŞÜK HDLP RÖLE | Düşük far |
| YÜKSEK FAN RÖLESİ | Yüksek soğutma fanı |
| DÜŞÜK FAN RÖLESİ | Düşük soğutma fanı |
| RÖLELER A / CON | Klima |
| ANA MOTOR RÖLESİ | Ana güç |
| ACC / RAP RÖLESİ | I / P sigorta bloğu |
| IGN-2 RÖLE | Ateşleme |
