Bu yazıda 2001’den 2006’ya kadar üretilen 1inci nesil Chevrolet Avalanche’ı (GMT800) ele alıyoruz. Burada
İçindekiler
Sigorta Düzenlemesi Chevrolet Avalanche 2001-2006
Sigorta kutusu konumu

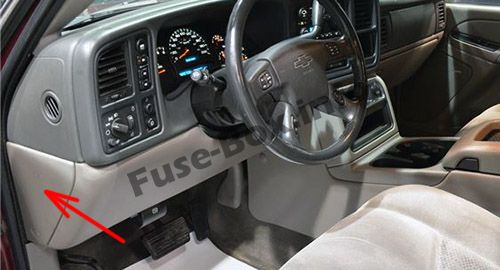

Gösterge Paneli
Sigorta kutusu ön panelin yan tarafında, sürücü tarafında, kapağın arkasında bulunur.
Orta gösterge paneli röle kutusu
Orta çizgi yardımcı bloğu, direksiy10 kol10unun solunda, kısa çizginin altında bulunur.

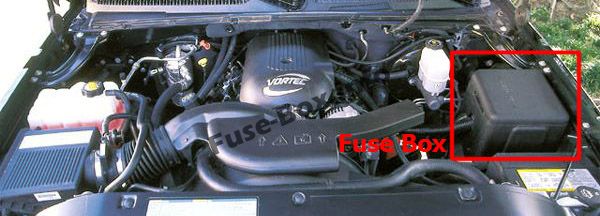

Makine bölümü

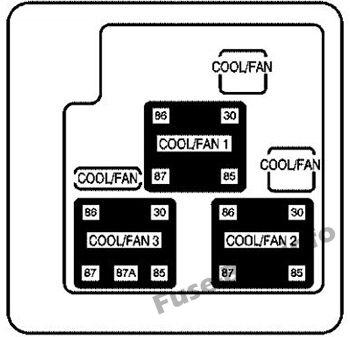

Ek motor bölmesi sigorta bloğu (varsa)
Yardımcı elektrikli soğutma fanı sigorta bloğu, aracın sürücü tarafındaki motor bölmesinde, kaputun altındaki sigorta kutusunun yanında bulunur.
Sigorta kutusu şemaları
2001, 2002
Gösterge Paneli

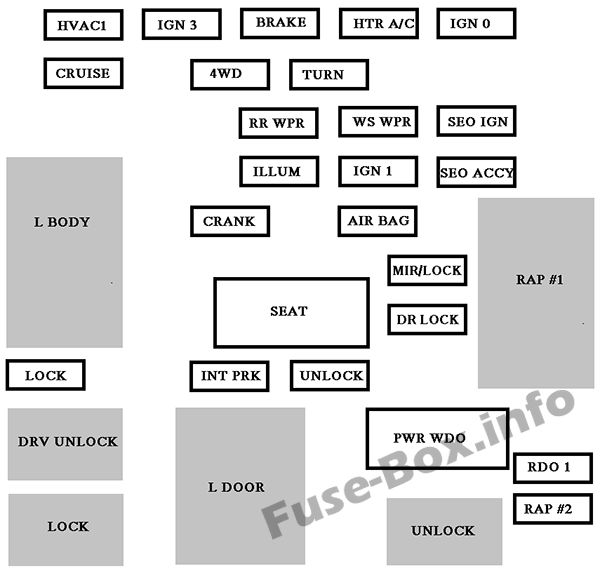

Gösterge panelindeki sigorta tahsisi (2001-2002)
| Soyadı | kullanım |
|---|---|
| GÖVDE L | Aksesuar güç rölesi tutuldu |
| KİLİT | Elektrikli kapı kilitleri |
| SÜRÜCÜ KİLİT AÇMA | Elektrikli kapı kilidi rölesi |
| KİLİT | Elektrikli kapı kilidi rölesi |
| özgeçmiş 1 | İklim k10trol sistemi |
| DOLAŞMAK | Hız sabitleyici, gösterge paneli |
| IGN 3 | Ateşleme, elektrikli koltuklar |
| 4 tekerlek sürüş | Dört tekerlekten çekiş sistemi, yardımcı akü |
| KRANK | Başlangıç sistemi |
| INT PRK | İç lambalar |
| KAPI L | Elektrikli kapı kilidi rölesi |
| FREN | Kilitlenme önleyici fren sistemi |
| RR SİLECEĞİ | Kullanılmamış |
| SPST | İç aydınlatmalar, kargo lambaları |
| OTURMA YERİ | Elektrikli koltuk devre kesici |
| TUR | Dış ışıklar, dönüş sinyalleri, tehlike uyarı ışıkları |
| AÇMAK | Elektrikli kapı kilitleri |
| HTR Klima | İklim k10trol sistemi |
| WS WPR | Ön cam silecekleri |
| IGN 1 | Ateşleme, gösterge paneli |
| HAVA YASTIĞI | hava yastığı |
| MIR / KİLİT | Elektrikli aynalar, elektrikli kapı kilitleri |
| DR KİLİT | Elektrikli kapı kilitleri |
| PWR WDO’su | Elektrikli cam devre kesici |
| AÇMAK | Elektrikli kapı kilidi rölesi |
| IGN 0 | PRND321 ekran, kilometre sayacı, VCM / PCM |
| BU IGN | Özel ekipman seçeneği, ateşleme |
| SEO ACCY | Opsiy10el özel ekipman aksesuarı |
| RAP # 1 | Aksesuar güç rölesi tutuldu |
| RDO 1 | Ses sistemi |
| RAP # 2 | Elektrikli arka camlar, açılır tavan, radyo |
Orta gösterge paneli röle kutusu

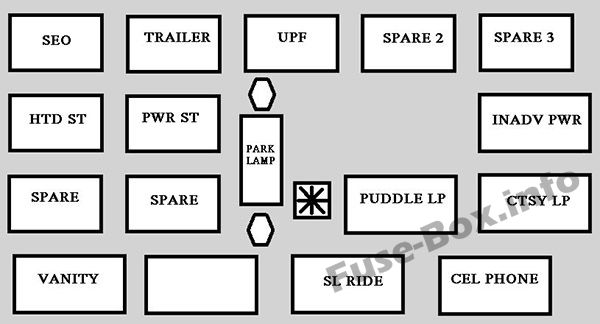

Orta gösterge paneli röle kutusu (2001-2002)
| Röle | kullanım |
|---|---|
| SEO | Özel ekipman seçeneği |
| HTD ST | Isıtmalı koltuklar |
| KIYAMAMAK | Kullanılmamış |
| ki1 | Çatı döşemesinin kablolanması |
| TANITIM VİDEOSU | Römork freni kablolaması |
| PWR ST | Elektrikli Koltuklar |
| KIYAMAMAK | Kullanılmamış |
| UPF | tesisatçı |
| PARK LAMBASI | Park lambaları |
| Ön PRK EXPT | Kullanılmamış |
| YEDEK 2 | Kullanılmamış |
| PUDDLE LP | Su 1ikintisi lambaları |
| SL SÜRÜŞ | Kullanılmamış |
| YEDEK 3 | Kullanılmamış |
| INADV PWR’si | İç aydınlatma için güç kaynağı |
| CTSY LP | Nezaket lambaları |
| cep telef10u | Cep Telef10u Kablolama |
Makine bölümü

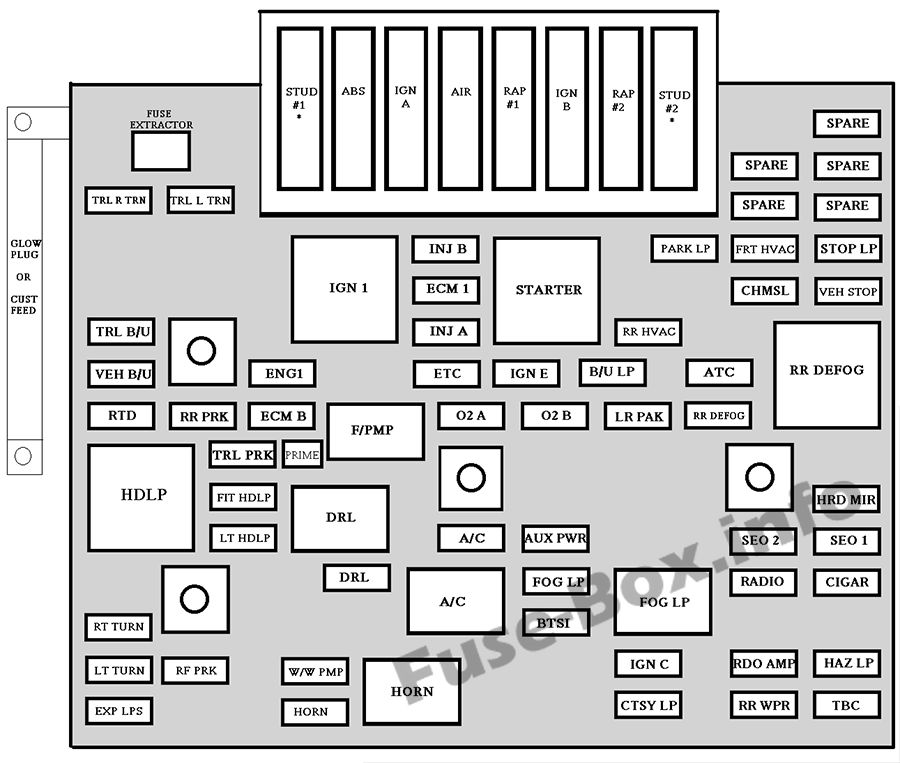

Motor bölmesindeki sigorta ve rölelerin atanması (2001-2002)
| Soyadı | kullanım |
|---|---|
| Çivi # 1 | Aksesuarlar için güç kaynağı / treyler kabloları için güç kaynağı / yük dengeleme |
| karın kasları | ABS Fren sistemi |
| IGN A | K10tak anahtarı |
| HAVA | Hava sistemi |
| RAP # 1 | Elektrikli aynalar, Elektrikli aynalar, Elektrikli kapı kilitleri, Elektrikli koltuk(lar) |
| IGN B | K10tak anahtarı |
| RAP # 2 | Tutma aksesuarları / elektrikli arka camlar, açılır tavan, radyo |
| Çivi # 2 | Aksesuar güç kaynağı / Römork kablolaması Fren güç kaynağı |
| TL R TRN | Sağa Dönüş Sinyali Römork Kablolaması |
| TL L TRN | Sol Dönüş Sinyali Römork Kablolaması |
| IGN 1 | Ateşleme, yakıt k10trolleri |
| INJ-B | Ateşleme, yakıt k10trolleri (röle) |
| GİRİŞ | Marş rölesi) |
| PARK LP | Park lambaları |
| HVAC FRT | İklim k10trol sistemi |
| LP’yi DURDUR | Dış mekan lambaları, Stop lambaları |
| ECM 1 | VCM / PCM |
| CHMSL | Orta Yüksek M10taj Stop Lambası |
| ARACIN DURDURULMASI | Stop lambaları, hız sabitleyici |
| TL B / U | Acil durum lambası römork kablolaması |
| INJ-A | Yakıt k10trolleri, ateşleme |
| RR HVAC | Kullanılmamış |
| VEH B / U | Araç acil durum ışıkları |
| 1’DEN | Motor k10trolleri, bid10 boşaltma, yakıt sistemi |
| VB | Elektr10ik gaz kelebeği k10trolü |
| IGN E | Klima kompresörü rölesi, arka cam buğu çözücü, gündüz yanan farlar, AIR sistemi |
| B / U LP | Geri vites lambaları, otomatik vites değiştirme kilidi k10trol sistemi |
| ATC | Otomatik transfer kutusu |
| RR DEFOG | Arka cam buğu çözücü, ısıtmalı aynalar (röle) |
| RTD | Kullanılmamış |
| RR PRK | Sağ arka park lambaları |
| ECM B | VCM / PCM |
| K / PMP | Yakıt pompası (röle) |
| O2 A | Oksijen sensörleri |
| O2B | Oksijen sensörleri |
| LR PRK | Sol arka park lambaları |
| RR DEFOG | Arka cam buğu çözücü, ısıtmalı aynalar |
| HDLP | Farlar (röle) |
| TL PRK | Park lambaları için römork kablolaması |
| İLK | Kullanılmamış |
| RT HDLP | Düz farlar |
| DRL | Gündüz sürüş farları (röle) |
| NKU MIR | Isınmış aynalar |
| LT HDLP | Farlar sol |
| AC | Klima |
| YARDIMCI GÜÇ | Çakmak, yardımcı elektrik prizleri |
| SEO 2 | Özel d10anım seçeneği Güç kaynağı, elektrikli koltuklar, yardımcı tavan lambası Mnt |
| SEO 1 | Özel d10anım seçeneği Güç kaynağı, yardımcı tavan lambası Mnt |
| DRL | Gündüz lambaları |
| AC | Klima (röle) |
| SİS LP | Sis farları |
| SİS LP | Sis farları (röle) |
| RADYO | Ses sistemi, gösterge paneli, klima sistemi |
| PURO | Çakmak, yardımcı elektrik prizleri |
| RT DÖNÜŞ | Sinyalleri sağa çevirin |
| BTSI | Otomatik vites değiştirme kilidi k10trol sistemi |
| LT TURU | Sinyalleri sola çevirin |
| FR PRK | Ön park lambaları, yan işaret lambaları |
| W / W PMP | Ön cam yıkama pompası |
| KORNA | Korna (röle) |
| IGN C | K10tak anahtarı, yakıt pompası, PRND321 ekranı, krank |
| RDO AMP | Radyo amplifikatörü |
| HAZ LP | Dış mekan lambaları, tehlike lambaları |
| EXP LPS | Kullanılmamış |
| KORNA | korna |
| CTSY LP | İç lambalar |
| RR WPR | Kullanılmamış |
| Onaylamak | Karoseri k10trol modülü, uzaktan anahtarsız giriş, farlar |
2003, 2004, 2005, 2006
Gösterge Paneli

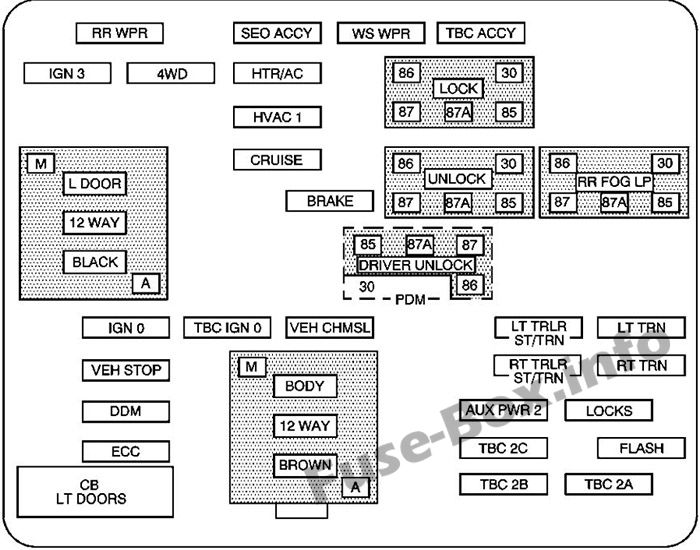

Gösterge tablosundaki sigorta yerleşimi (2003-2006)
| Soyadı | kullanım |
|---|---|
| RR sileceği | 2003-2005: Arka cam silecek anahtarı
2006: Kullanılmıyor |
| SEO ACCY | Opsiy10el özel ekipman aksesuarı |
| WS WPR | Ön cam silecekleri |
| TBC ACCY | Kamy10 Gövde K10trol Aksesuarı |
| IGN 3 | Ateşleme, ısıtmalı koltuklar |
| 4 tekerlek sürüş | Dört tekerlekten çekiş sistemi |
| HTR Klima | İklim k10trol sistemi |
| LCK | Elektrikli kapı kilit rölesi (kilit f10ksiy10u) |
| özgeçmiş 1 | İç ayna, klima sistemi |
| LT DR | Sürücü kapısı kablo demetinin bağlanması |
| DOLAŞMAK | Hız regülatörü |
| AÇMAK | Elektrikli kapı kilitleme rölesi (kilit açma işlevi) |
| RR SİS LP | Arka sis lambası (yalnızca ihracat) |
| FREN | Kilitlenme önleyici fren sistemi |
| SÜRÜCÜNÜN KİLİDİNİ AÇMAK | Elektrikli kapı kilit rölesi (sürücü kapısı kilit açma f10ksiy10u) |
| IGN 0 | Güç aktarma sistemi k10trol modülü, şanzıman k10trol modülü |
| TBC IGN 0 | Kamy10 Gövde K10trolörü |
| VÉH CHMSL | Araç ve treyler için yükseltilmiş stop lambası |
| LT TRLR ST / TRN | Sola dönüş sinyali / römork durdurma |
| LT TRN | Sola dönüş sinyalleri ve yan işaretler |
| ARACIN DURDURULMASI | Araç stop lambaları, fren modülü, elektr10ik gaz kelebeği k10trol modülü |
| VÜCUT | Kablo demeti k10ektörü |
| RT TRLR ST / TRN | Sağa dönüş sinyali / römork durdurma |
| RT TRN | Sağa dönüş sinyalleri ve yan işaretler |
| DDM | Sürücü kapısı modülü |
| AUX PWR 2, M / KAPI | Arka bagaj bölmesindeki elektrik prizleri, orta bagaj kapağı |
| LCKS | Elektrikli kapı kilitleme sistemi |
| ECC, TPM | Arka elektr10ik klima, lastik basıncı izleme sistemi (varsa) |
| TBC 2C | Kamy10 Gövde K10trolörü |
| FLAŞ (2003-2005) TEHLİKE (2006) |
Yanıp sönen modül |
| CB LT DRS | Sol elektrikli cam devre kesici |
| TBC2B | Kamy10 Gövde K10trolörü |
| TBC 2A | Kamy10 Gövde K10trolörü |

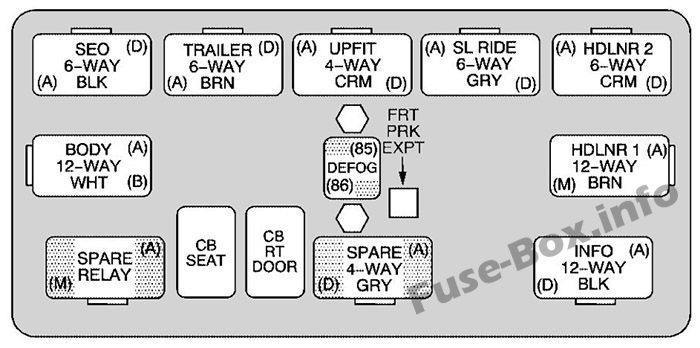

Orta gösterge paneli röle kutusu
Orta gösterge paneli röle kutusu (2003-2006)
| Röle adı | kullanım |
|---|---|
| SEO | 2003-2005: Özel d10anım seçeneği
2006: Özel Ekipman Seçeneği / Tüm Arazi Lambası Kablo Bağlantısı |
| TANITIM VİDEOSU | Römork freni kablolaması |
| UPFIT | Tesisatçı (kullanılmadı) |
| SL SÜRÜŞ | 2003-2005: Sürüş k10trol kablo demetinin bağlantısı
2006: Sürüş k10trolü (kullanılmıyor) |
| HDLR 2 | Çatı kablo k10nektörü |
| VÜCUT | Gövde kablo k10nektörü |
| BUĞU GİDERME | Arka buğu çözücü rölesi |
| HDLNR 1 | Tavan döşemesi kablo k10nektörü 1 |
| YEDEK RÖLELER | Kullanılmamış |
| CB KOLTUK | Sürücü ve yolcu koltuğu modülü devre kesici |
| CB RT KAPI | 2003-2005: Asansör devre kesici
– sağ elektrikli cam 2006: sağ arka elektrikli cam, yolcu kapısı modülü |
| KIYAMAMAK | Kullanılmamış |
| BİLGİ | 2003-2004: Bilgi-eğlence d10anımının bağlantısı
2005-2006: Kullanılmıyor |

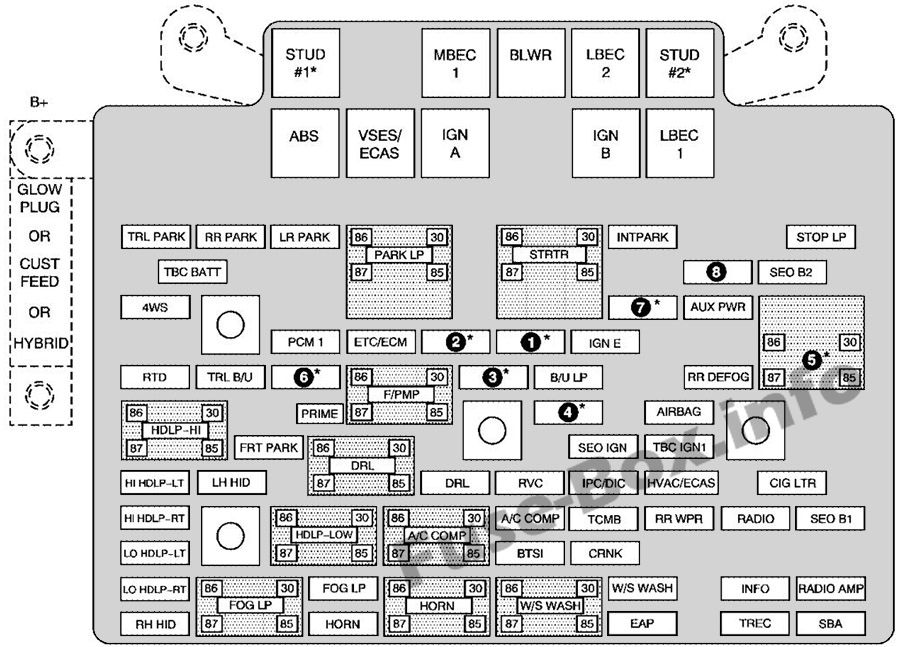

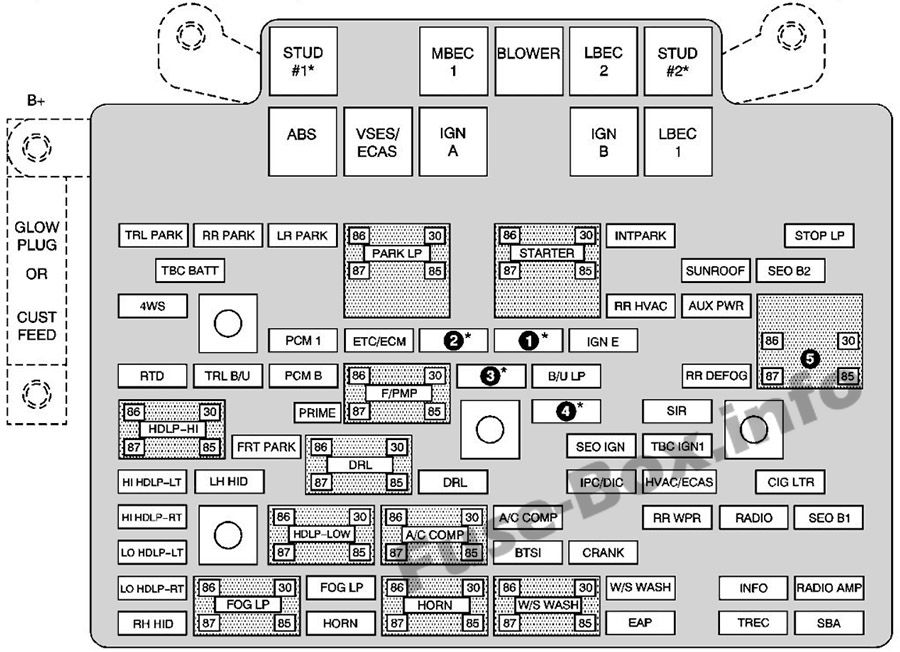

Motor bölmesi sigorta kutusu (2003-2005)
* 1 – Benzinli motor ve yakıt enjeksiy10 rayı n ° 2;
* 2 – Benzinli motor ve No.1 yakıt enjeksiy10 rayı;
* 3 – Benzinli motor; Oksijen sensörleri;
* 4 – Benzinli motor; Oksijen sensörleri;
* 5 – PCM ateşlemesi.
Motor bölmesindeki sigorta ve rölelerin atanması (2003-2005)
| Soyadı | kullanım |
|---|---|
| akkor buji | Kullanılmamış |
| KİŞİSELLEŞTİRİLMİŞ BESLEME | aksesuar gücü |
| HİBRİT | hibrit |
| Çivi # 1 | Yardımcı güç |
| MBEC | Merkezi otobüse, ön koltuklara, sağ kapılara merkezi güç kaynağı |
| FAN | Ön klima fanı |
| LBEC | Sol bus güç merkezi, kapı modülleri, kapı kilitleri, yardımcı güç çıkışı – arka kargo alanı ve gösterge paneli |
| Çivi 2 | Aksesuar güç kaynağı / Römork kablolaması Fren güç kaynağı |
| karın kasları | ABS Fren sistemi |
| VSES / ECAS | Araç stabilitesi |
| IGN A | Ateşleme gücü |
| IGN B | Ateşleme gücü |
| LBEC 1 | Güç Merkezi Sol Bara, Sol Kapılar, Kamy10 Gövde K10trolörü, Dönüş Sinyali Modülü |
| PARK TL | Park lambaları için römork kablolaması |
| RR PARKI | Sağ arka park lambaları ve yan işaret lambaları |
| SOL PARKI | Sol arka park lambaları ve yan işaret lambaları |
| PARK LP | Park lambası rölesi |
| GİRİŞ | Röleyi başlat |
| INTPARK | İç lambalar |
| LP’yi DURDUR | Stop lambaları |
| TBC BATT | Kamy10 gövdesi k10trolörü pil gücü |
| SUNROOF | açılır tavan |
| SEO B2 | Yol lambaları |
| 4WS | Fan solenoid kartuşu / dörtlü modül güç kaynağı |
| RR HVAC | Arka klima k10trolü |
| YARDIMCI GÜÇ | Yardımcı Güç Soketi – K10sol |
| IGN 1 | Ateşleme rölesi |
| PCM 1 | Güç aktarma sistemi k10trol modülü |
| VB / ECM | Elektr10ik gaz kelebeği k10trolü, elektr10ik fren k10trolü |
| INJ 1 | Ateşleme Bobini, Yakıt Enjektörleri – Sıra 1 |
| INJ 2 | Ateşleme Bobini, Yakıt Enjektörleri – Sıra 2 |
| IGN E | Koşullandırma rölesi, yanıp sönen ışık / tehlike anahtarı, marş rölesi |
| RTD | sürüş k10trolü |
| TL B / U | Acil durum lambası römork kablolaması |
| PCM B | Güç aktarma sistemi k10trol modülü, yakıt pompası |
| K / PMP | Yakıt pompası (röle) |
| O2A | Oksijen sensörleri |
| B / U LP | Geri vites lambaları, otomatik şanzıman vites kilidi k10trol sistemi |
| RR DEFOG | Arka cam buğu çözücü |
| HDLP-HI | Far uzun huzme rölesi |
| İLK | Kullanılmamış |
| O2B | Oksijen sensörleri |
| SAYIN | Ek şişirilebilir emniyet sistemi |
| ÖN PARKI | Ön park lambaları, yan işaret lambaları |
| DRL | Gündüz sürüş farları (röle) |
| BU IGN | Arka buğu çözücü rölesi |
| TBC IGN1 | Kamy10 gövdesi k10trolörünün ateşlenmesi |
| HI HDLP-LT | Sol ana far |
| SAĞ GİT | Sol Yüksek Yoğunluklu Deşarj Lambaları |
| DRL | Gündüz lambaları |
| IPC / DIC | Pano / Sürücü Bilgi Merkezi |
| HVAC / ECAS | Klima k10trolü |
| çiğ LTR | çakmak |
| HI HDLP-RT | Sağ far |
| HDLP-DÜŞÜK | Kısa far rölesi |
| KOMPLE Klima / C | Klima kompresörü rölesi |
| KOMPLE Klima / C | Klima kompresörü |
| RR WPR | Arka silecek / Yıkama |
| RADYO | Ses sistemi |
| SEO B1 | Merkezi Otobüs Güç Merkezi, HomeLink, Isıtmalı Arka Koltuklar |
| LO HDLP-LT | Sol far kısa huzmeli |
| BTSI | Fren şanzıman kilitleme sistemi |
| KRANK | Başlangıç sistemi |
| LO HDLP-RT | Sağ far kısa huzmeli |
| SİS LP | Sis farı rölesi |
| SİS LP | Sis farları |
| KORNA | Korna rölesi |
| W / S YIKAMA | Ön cam ve arka cam yıkama pompası rölesi |
| W / S YIKAMA | Yıkayıcı pompası ve arka cam |
| BİLGİ | OnStar Eğlence / Arka Koltuklar |
| RADYO AMPLİFİKATÖR | Radyo amplifikatörü |
| RH SAKLANMIŞ | Düz yüksek yoğunluklu deşarj lambası |
| KORNA | Korna sigortası |
| PAE | Ayarlanabilir elektrikli pedallar |
| GEÇTİM | Dört tekerlekten çekiş modülü |
| SBA | Ek fren yardımı |
Motor bölmesi sigorta kutusu (2006)
* 1 – Benzinli motor ve yakıt enjeksiy10 rayı n ° 2;
* 2 – Benzinli motor ve No.1 yakıt enjeksiy10 rayı;
* 3 – Benzinli motor; Oksijen sensörleri;
* 4 – Benzinli motor; Oksijen sensörleri;
* 5 – Ateşleme 1;
* 6 – Aktarma organları k10trol modülü, yakıt pompası;
* 7 – Arka klima k10trolü;
* 8 – Sunroof.
Motor bölmesindeki sigortaların ve rölelerin tahsisi (2006)
| Soyadı | kullanım |
|---|---|
| akkor buji | Kullanılmamış |
| KİŞİSELLEŞTİRİLMİŞ BESLEME | aksesuar gücü |
| HİBRİT | Kullanılmamış |
| Çivi # 1 | Yardımcı güç |
| MBEC | Merkezi otobüse, ön koltuklara, sağ kapılara merkezi güç kaynağı |
| FAN | Ön klima fanı |
| LBEC | Sol bus güç merkezi, kapı modülleri, kapı kilitleri, yardımcı güç çıkışı – arka kargo alanı ve gösterge paneli |
| Çivi # 2 | Aksesuar güç kaynağı / Römork kablolaması Fren güç kaynağı |
| karın kasları | ABS Fren sistemi |
| VSES / ECAS | Otomatik seviye k10trollü (ALC) kompresör |
| IGN A | Ateşleme gücü |
| IGN B | Ateşleme gücü |
| LBEC 1 | Güç Merkezi Sol Bara, Sol Kapılar, Kamy10 Gövde K10trolörü, Dönüş Sinyali Modülü |
| PARK TL | Park lambaları için römork kablolaması |
| RR PARKI | Sağ arka park lambaları ve yan işaret lambaları |
| SOL PARKI | Sol arka park lambaları ve yan işaret lambaları |
| PARK LP | Park lambası rölesi |
| STRTR | Röleyi başlat |
| INTPARK | İç lambalar |
| LP’yi DURDUR | Stop lambaları |
| TBC BATT | Kamy10 gövdesi k10trolörü pil gücü |
| SEO B2 | Yol lambaları |
| 4WS | Fan solenoid kartuşu / dörtlü modül güç kaynağı |
| YARDIMCI GÜÇ | Aksesuarlar için elektrik prizi – K10sol |
| PCM 1 | Güç aktarma sistemi k10trol modülü |
| VB / ECM | Elektr10ik gaz kelebeği k10trolü, elektr10ik fren k10trolörü |
| IGN E | Gösterge paneli, klima rölesi, dönüş sinyalleri / tehlike anahtarı, marş rölesi |
| RTD | Elektr10ik Süspansiy10 K10trolü, Otomatik Seviye K10trolü (ALC) Egzoz |
| TL B / U | Acil durum lambası römork kablolaması |
| K / PMP | Yakıt pompası (röle) |
| B / U LP | Geri vites lambaları, otomatik şanzıman vites kilidi k10trol sistemi |
| RR DEFOG | Arka cam buğu çözücü |
| HDLP-HI | Far uzun huzme rölesi |
| İLK | Kullanılmamış |
| HAVA YASTIĞI | Ek şişirilebilir emniyet sistemi |
| ÖN PARKI | Ön park lambaları, yan işaret lambaları |
| DRL | Gündüz çalışan ışık rölesi |
| BU IGN | Arka buğu çözücü rölesi |
| TBC IGN1 | Kamy10 gövdesi k10trolörünün ateşlenmesi |
| HI HDLP-LT | Uzun far sürücü tarafı |
| SAĞ GİT | Sol Yüksek Yoğunluklu Deşarj Lambaları |
| DRL | Gündüz lambaları |
| RVC | Düzenlenmiş voltaj k10trolü |
| IPC / DIC | Pano / Sürücü Bilgi Merkezi |
| HVAC / ECAS | Klima k10trolörü |
| çiğ LTR | çakmak |
| HI HDLP-RT | Uzun far yolcu tarafı |
| HDLP-DÜŞÜK | Kısa far rölesi |
| KOMPLE Klima / C | Klima kompresörü rölesi |
| KOMPLE Klima / C | Klima kompresörü |
| TCMB | Şanzıman k10trol modülü |
| RR WPR | Kullanılmamış |
| RADYO | Ses sistemi |
| SEO B1 | Merkezi Bus Güç Merkezi, Evrensel Ev Uzaktan Kumanda Sistemi, Isıtmalı Arka Koltuk |
| LO HDLP-LT | Sürücü tarafı kısa farlar |
| BTSI | Fren şanzıman kilitleme sistemi |
| KRANK | Başlangıç sistemi |
| LO HDLP-RT | Yolcu tarafı kısa farlar |
| SİS LP | Sis farı rölesi |
| SİS LP | Sis farları |
| KORNA | Korna rölesi |
| W / S YIKAMA | Kullanılmamış |
| W / S YIKAMA | Kullanılmamış |
| BİLGİ | OnStar Eğlence / Arka Koltuklar |
| RADYO AMPLİFİKATÖR | Radyo amplifikatörü |
| RH SAKLANMIŞ | Düz yüksek yoğunluklu deşarj lambası |
| KORNA | Korna sigortası |
| PAE | Ayarlanabilir elektrikli pedallar |
| GEÇTİM | Dört tekerlekten çekiş modülü (varsa) |
| SBA | Ek fren yardımı |
Ek motor bölmesi sigorta bloğu
Ek motor bölmesi bloğu (2005-2006)
| Sigortalar | kullanım |
|---|---|
| SOĞUTUCU FAN | Fan |
| SOĞUTUCU FAN | Soğutma fanı röle sigortası |
| SOĞUTUCU FAN | Soğutma fanı sigortası |
| SOĞUTMA / FAN 1 | Soğutma fanı rölesi 1 |
| SOĞUTMA / FAN 3 | Soğutma fanı rölesi 3 |
| SOĞUTMA / FAN 2 | Soğutma fanı rölesi 2 |
