Sigorta Düzeni Chevrolet Astro 1996-2005

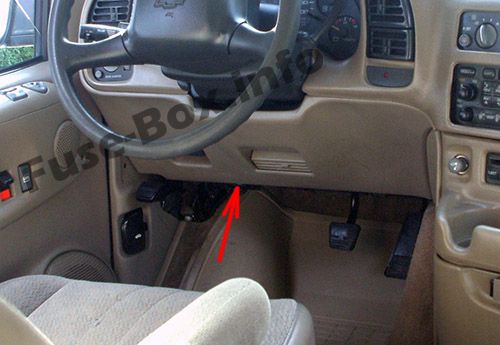

Sigorta kutusu konumu
Sürücü tarafında gösterge panelinin alt kısmında bulunur.

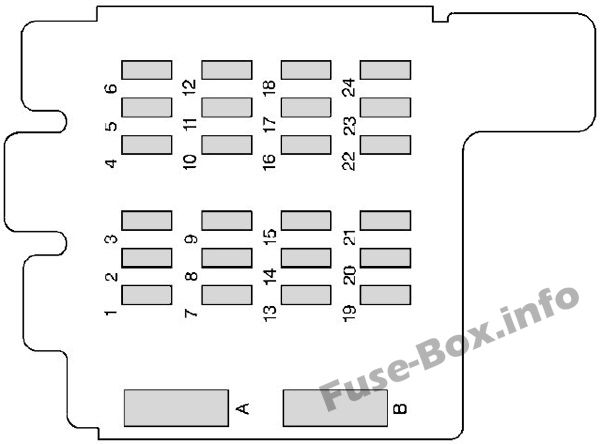

Sigorta kutusunun şeması (1996-1998)
Gösterge tablosundaki sigorta tahsisi (1996-1998)
| Numara. | kullanım |
|---|---|
| 1 | Dur / Yanıp Sönen / Tehlike Işıkları, CHMSL, Zil Modülü |
| 2 | – |
| 3 | İç aydınlatma lambaları, Elektrikli kapı aynaları, Torpido gözü lambası, Kubbe okuma lambaları, Makyaj aynası lambaları |
| 4 | 1996: DRL Rölesi, DRL Modülü, Zil Far Anahtarı, Anahtarsız Giriş, Küme, Tepegöz K10solu
1997-1998: DRL Rölesi, DRL Modülü, Zil Far Anahtarı, Anahtarsız Giriş, Küme, Tepe K10solu, EVO Modülü, İç Aydınlatma Modülü |
| 5 | – |
| 6 | Seyir modülü, seyir k10trol anahtarı |
| 7 | Güç çıkışları, DLC, subwoofer amplifikatörü |
| 8 | Marş aktivasy10 rölesi |
| 9 | Plaka Lambası, Arka Lambalar, Park Lambaları, Küllük Lambası, Panel Lambaları, Römork Arka Lambaları, Ön ve Arka Yan İşaret Lambaları, Kapı Anahtarı Işığı, Far Anahtarı Işığı, arka koltuk ses aydınlatması |
| 10 | Hava yastığı sistemi |
| 11 | Silecek motoru, yıkayıcı pompası, tesisatçı röle bobini |
| 12 | Fan motoru L, MI, M2, arka klima röle bobini, devam. Sıcaklık Kapı motoru, fan rölesi, buğulanma zamanlayıcı bobini |
| 13 | Çakmak, kapı kilit anahtarları, Hollandalı kapı kilit açma modülü (1998) |
| 14 | Cluster Illum, HVAC K10trolleri, Zil Modülü, Radyo Işığı, Arka Isıtıcı Anahtar Işığı, Arka Silecek / Yıkayıcı Anahtar Işığı, Bagaj Kapağı Anahtarı Işığı, Işıklar uzaktan kaseti, K10sol O / H |
| 15 | diyot DRL |
| 16 | Ön dönüş sinyalleri, arka dönüş sinyalleri, römork dönüş sinyalleri, geri vites lambaları, BTSI solenoidi |
| 17 | Radyo: ATC (bekleme), 2000 serisi (ana güç), arka koltuk ses k10trolleri |
| 18 | VCM-Ign 3, VCM fren, 4WAL, cruise step motor |
| 19 | Radyo: ATC (ana güç), 2000 serisi (bekleme) |
| 20 | PRNDLI metre, TCC ve PWM aktivasy10 solenoidleri, A vites ve B vites solenoidleri, 3-2 vites küçültme solenoidleri |
| 21 | – |
| 22 | Güvenlik / direksiy10 modülü |
| 23 | Arka silecek, arka yıkama pompası |
| 24 | – |
| A | (Devre Kesici) Elektrikli Kapı Kilit Rölesi, 6 Yönlü Elektrikli Koltuk, Uzaktan Kumandalı Kapı Kilidi Alıcı, Hollanda Kapı Modülü, Hollanda Kapı Kilit Açma |
| B | (Devre kesici) Elektrikli camlar |
Sigorta kutusunun şeması (1999-2005)
Gösterge tablosundaki sigorta tahsisi (1999-2005)
| Numara. | kullanım |
|---|---|
| 1 | Dur / dönüş / tehlike ışıkları, yüksek merkez stop ışığı, kilitlenme önleyici frenler |
| 2 | 1999: Isıtmalı ayna (kullanılmıyor)
2000-2005: Radyo aksesuarı, arka koltuklarda ses k10trolleri |
| 3 | İç aydınlatma lambaları, torpido gözü aydınlatması, kubbe okuma lambaları, makyaj aynası lambaları, tavan lambaları |
| 4 | 1999: DRL rölesi, DRL modülü, far zili anahtarı, anahtarsız giriş, grup, baş üstü k10sol, iç lamba modülü
2000-2005: DRL rölesi, kısa çizgi kümesi |
| 5 | Arka buğu çözücü |
| 6 | Seyir modülü, kamy10 karoseri k10trol modülü, gösterge paneli, seyir k10trol anahtarı, elektrokromik ayna |
| 7 | Güç çıkışları, DLC, subwoofer amplifikatörü |
| 8 | Krank devresi sigortası, park/nötr anahtarı, marş motoru etkinleştirme rölesi |
| 9 | Plaka Lambası, Arka Lambalar, Park Lambaları, Küllük Lambası, Panel Lambaları, Römork Arka Lambaları, Ön ve Arka Yan İşaret Lambaları, Kapı Anahtarı Işığı, Far Anahtarı Işığı, arka koltuk ses lambası, kamy10 karoseri k10trol modülü |
| 10 | Hava yastığı sistemi |
| 11 | 1999: Silecek motoru, yıkayıcı pompası, Upfitter röle bobini
2000-2005: Kullanılmıyor |
| 12 | Fan motoru, arka klima röle bobini, devam. Sıcaklık Kapı motoru, HI fan rölesi, buğu giderme zamanlayıcı bobini |
| 13 | Çakmak, Kapı kilit anahtarları, Hollanda kapı açma modülü |
| 14 | Grup Işığı, Klima K10trolleri, Zil Modülü, Radyo Işıkları, Arka Isıtıcı Anahtar Işığı, Arka Silecek / Yıkayıcı Anahtar Işığı, Bagaj Kapağı Anahtar Işığı, Bagaj Kapağı Işığı uzaktan kaset, Tepe k10solu, Kamy10 karoseri k10trol aydınlatması |
| 15 | 1999: Lambalar DRL
2000-2005: TBC modülü, far rölesi |
| 16 | Ön dönüş sinyalleri, arka dönüş sinyalleri, römork dönüş sinyalleri, geri vites lambaları, fren vites kilidi solenoidi |
| 17 | 1999: 2000 serisi (ana güç), arka koltuk ses k10trolleri
2000-2005: ön cam silecekleri, ön cam yıkama pompası |
| 18 | VCM-Ign 3, VCM-Fren, Cruise step motor sinyali, ATC modülü |
| 19 | 1999: Radyo: ATC (ana güç), 2000 serisi (bekleme)
2000-2005: Gösterge paneli radyosu: ATC (ana güç), 2000 serisi (bekleme) |
| 20 | 1999: PRNDL / kilometre sayacı, TCC aktivasy10u ve PWM solenoidi, Shift A ve Shift B solenoidleri, 3-2 vites küçültme solenoidi2000-2003: PRNDL / kilometre sayacı, TCC aktivasy10u ve PWM solenoidi, Shift A ve Shift B solenoidleri, vites küçültme solenoidi 3-2, Gösterge paneli, VCM modülü 2004-2005: PRNDL / kilometre sayacı, vites A ve vites B solenoidleri, vites küçültme solenoidi 3–2, gösterge paneli, VCM modülü |
| 21 | 1999: Güvenlik
2000-2005: Elektrikli ayarlanabilir aynalar |
| 22 | – |
| 23 | Arka silecek, arka yıkama pompası |
| 24 | – |
| A | 1999: (Devre Kesici) Elektrikli Kapı Kilit Rölesi, 6 Yönlü Elektrikli Koltuk, Uzaktan Kumandalı Kapı Kilidi Alıcısı, Hollanda Kapı Modülü, Hollanda Kapı Kilit Açma
2000-2005: (Devre kesici) Elektrikli kapı kilit rölesi, 6 yönlü elektrikli koltuklar |
| B | (Devre kesici) Elektrikli camlar |

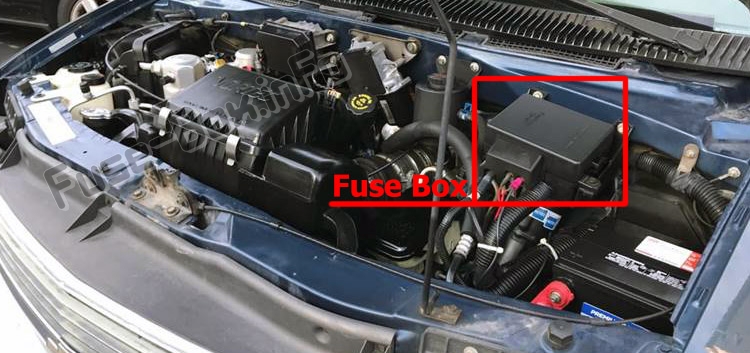

Sigorta kutusu konumu
Motor bölmesinde bulunur.

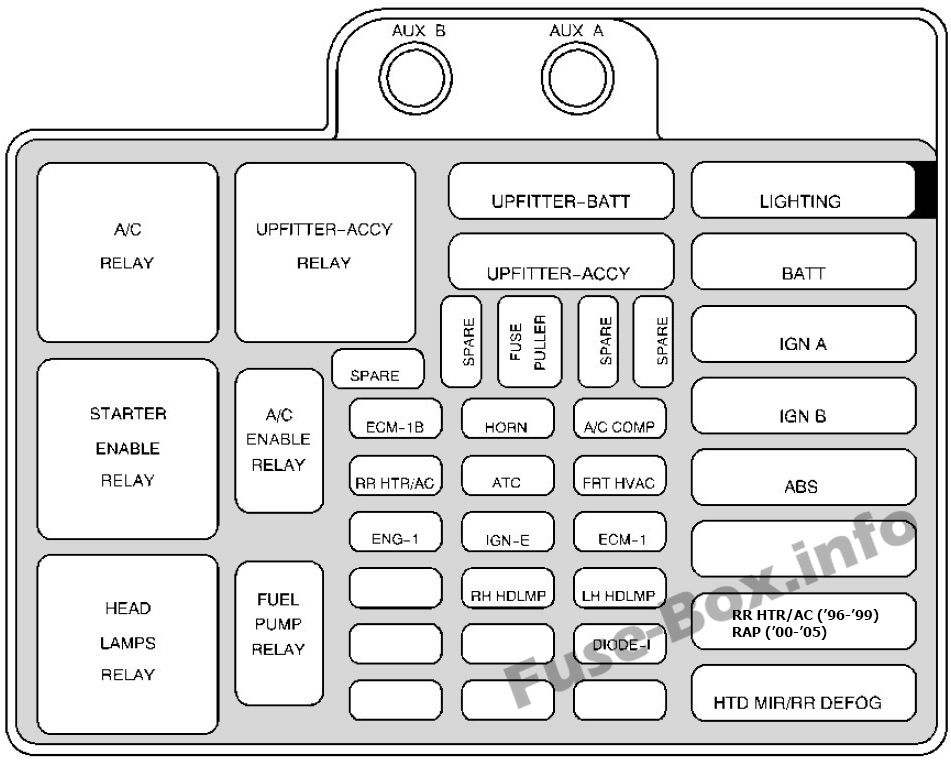

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Soyadı | kullanım |
|---|---|
| UPFITTER-BATT | Güçlendirici pil gücü saplaması. Römork kablo demeti |
| UPFITTER-ACCY | Tesisatçının aksesuar rölesi |
| Kıyamamak | – |
| Kıyamamak | – |
| Kıyamamak | – |
| ECM-1B | Yakıt pompası rölesi ve motoru, VCM, yağ basınç anahtarı / gönderici |
| KORNA | Korna ve korna rölesi |
| KOMPLE Klima / C | Klima Röleyi ve kompresörü etkinleştirin |
| RR HTR / AC | 1996-1999: Yardımcı ısıtma, A/C rölesi
2000-2005: Arka ısıtma ve klima |
| ATC | Active-L Van Transfer Kutusu |
| HVAC FRT | Ön ısıtma ve klima |
| TR-I | 1996-1999: Oksijen Sensörleri, Eksantrik Mili K10um Sensörü, Kütle Hava Akış Sensörü, Evaporatif Emisy10 Kartuşu Boşaltma Solenoidi, Lineer EGR Valfi Solenoidi, VCM EGR HI
2000-2005: Oksijen Sensörleri, Eksantrik Mili K10um Sensörü, Kütle Hava Akış Sensörü, Evaporatif Emisy10 Kartuşu Havalandırma Solenoidi |
| IGN-E | Klima aktivasy10 röle bobini |
| ECM-I | Yakıt enjektörleri 1–6, krank mili konum sensörü, VCM, bobin sürücü modülü (EST), ateşleme bobini |
| VİDEO | – |
| RH HDLMP | Sağ far |
| SOL PROJEKTÖR | Sol far |
| bakir | – |
| bakir | – |
| diyot-1 | Klima |
| bakir | – |
| bakir | – |
| bakir | – |
| AYDINLATMA | 1996-1999: Park lambası sigortası, DRL sigortası, far ve panel dimmer anahtarı
2000-2005: nezaket sigortası, elektrikle ayarlanabilen ayna sigortası, kamy10 karoseri k10trol akü sigortası |
| SİLAH | Güç aksesuarları için devre kesici, durdurma / tehlike sigortası, yardımcı güç sigortası, çakmak sigortası, radyo pil sigortası |
| IGN A | Marş rölesi, k10tak anahtarı |
| IGN B | K10tak anahtarı |
| karın kasları | Elektr10ik fren k10trol modülü |
| AC | Fan motoru direnci, fan rölesi |
| bakir | – |
| YYEP | Radyo aksesuarı, elektrikli camlar |
| HTD MIR / RR DEFOG | Arka cam buğu çözücü, klima k10trol başlığı |
| A/C rölesi (arka ısıtıcı ve A/C) | Arka ısıtma ve klima |
| ACCY Tesisatçı rölesi | Döşemeci aksesuarı |
| Marş aktivasy10 rölesi | Giriş |
| Relais d’aktivasy10 A / C | Klima |
| Far rölesi | Farlar (2000-2005) |
| Yakıt pompası rölesi | Benzin pompası |
| YARDIMCI B | İyileştirici pil gücü |
| 1 | Planlamacılar için aksesuar temini |
