Cadillac XTS 2018-2019 Sigorta Düzeni
Sigorta kutusu konumu
Yolcu bölmesi

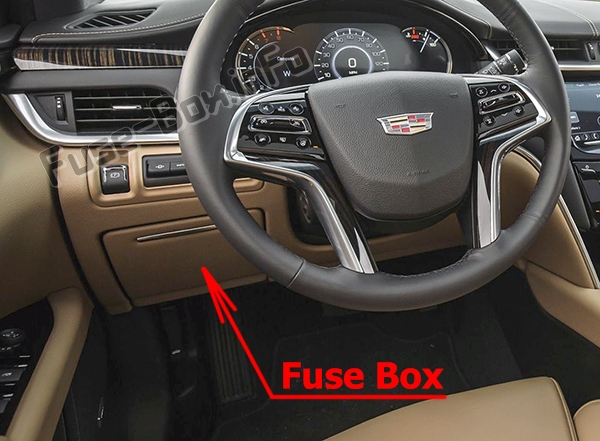

Sigorta kutusu, gösterge panelinde sigorta paneli kapısının arkasında bulunur (sigorta paneli kapısını aşağı çekerek açın, k10trol panelinden ayırmak için kapının yanlarına bastırın).
Makine bölümü

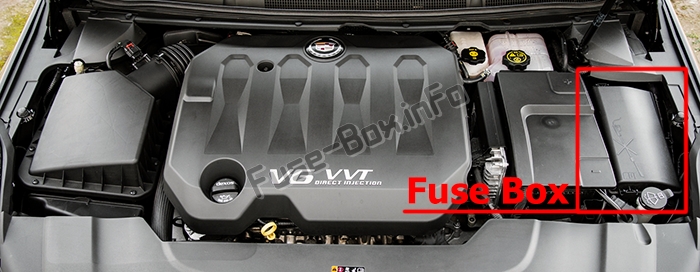

Kapağı çıkarmak için, üç kapak tutma klipsini sıkın ve düz 1 şekilde yukarı kaldırın.
Bagaj bölmesi

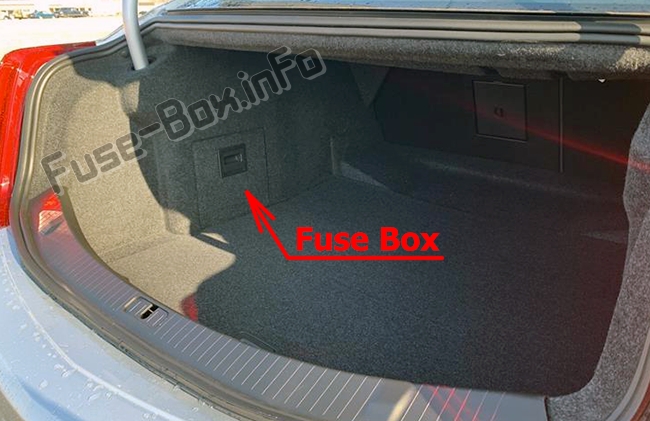

Sigorta bloğu, bagajın sol tarafında, kapağın arkasında bulunur.
Sigorta kutusu şemaları
2018, 2019
Gösterge Paneli

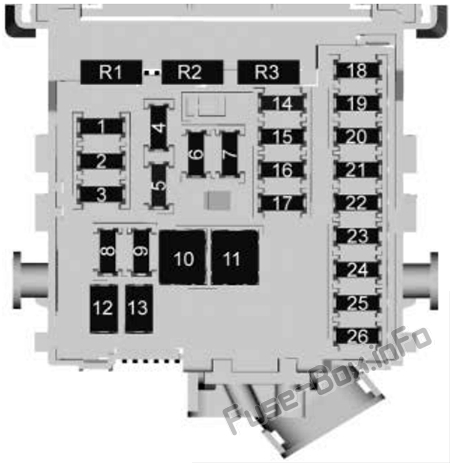

Gösterge panelinde sigorta ve rölelerin atanması
| Numara. | kullanım |
|---|---|
| 1 | Kablosuz şarj cihazı / USB şarj modülü |
| 2 | Karoseri k10trol modülü 7 |
| 3 | Karoseri k10trol modülü 5 |
| 4 | Radyo |
| 5 | Bilgi-eğlence ekranı / Head-up display / Gösterge paneli |
| 6 | Güç soketi 1 |
| 7 | Güç soketi 2 |
| 8 | Gövde k10trol modülü 1 |
| 9 | Gövde k10trol modülü 4 |
| 10 | Karoseri k10trol modülü 8 |
| 11 | Ön HVAC üfleyici |
| 12 | Yolcu koltuğu |
| 13 | Sürücü koltuğu |
| 14 | Teşhis bağlantı k10ektörü |
| 15 | AOS hava yastığı |
| 16 | Torpido |
| 17 | HVAC k10trolörü |
| 18 | Lojistik |
| 19 | Ön kamera |
| 20 | Telematik (OnStar) |
| 21 | CGM |
| 22 | Direksiy10 k10trolleri / arka aydınlatma |
| 23 | Gövde k10trol modülü 3 |
| 24 | Gövde k10trol modülü 2 |
| 25 | Hidrolik direksiy10 kol10u |
| 26 | AC DC invertör |
| R1 | Torpido |
| R2 | Lojistik |
| R3 | Tutulan aksesuar gücü |

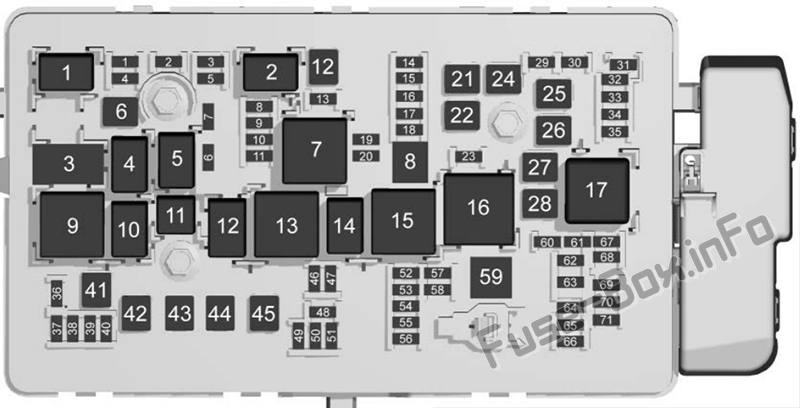

Makine bölümü
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | kullanım |
|---|---|
| 1 | Şanzıman k10trol modülü |
| 2 | Motor k10trol modülü |
| 4 | Kullanılmamış |
| 5 | Motor / ateşleme k10trol modülü |
| 6 | Ön cam sileceği |
| 7 | Kullanılmamış |
| 8 | Ateşleme bobinleri – aynı |
| 9 | Ateşleme bobinleri – garip |
| 10 | Motor k10trol modülü |
| 11 | Kütle hava akış ölçer / Katalitik s10rası O2 sensörleri |
| 12 | Giriş |
| 13 | Şanzıman k10trol modülünü / şasi k10trol modülünü açma |
| 14 | Isıtmalı arka koltuk – yolcu tarafı |
| 15 | Isıtmalı arka koltuk – sürücü tarafı |
| 16 | Kullanılmamış |
| 17 | Güneşlikler / Havalandırmalı koltuklar |
| 18 | otomatik ağ |
| 19 | Kullanılmamış |
| 20 | Kullanılmamış |
| 21 | Arka elektrikli camlar |
| 22 | açılır tavan |
| 23 | Değişken kuvvet k10trol modülü |
| 24 | Elektrikli ön camlar |
| 25 | Tutulan aksesuar gücü |
| 26 | ABS pompaları |
| 27 | Elektrikli park freni |
| 28 | Arka cam buğu çözücü |
| 29 | Pasif giriş / pasif başlatma |
| 30 | Kıyamamak |
| 31 | Isıtmalı sürücü koltuğu |
| 32 | Stop lambaları – yüksek orta fren lambası / Geri vites lambaları / İç mekan |
| 33 | Isıtmalı yolcu koltuğu |
| 34 | ABS valfleri |
| 35 | amplifikatör |
| 36 | Arka lamba – sürücü tarafı |
| 37 | Sağ uzun far |
| 38 | Sol uzun far |
| 39 | Arka ışık – yolcu tarafı |
| 40 | Uzun menzilli radar |
| 41 | Fren vakum takviye pompası |
| 42 | Yüksek hızlı soğutma fanı |
| 43 | Kullanılmamış |
| 44 | Kullanılmamış |
| 45 | Düşük hızlı soğutma fanı |
| 46 | Soğutma fanı k10trolü |
| 47 | Ön Katalitik K10vertör / Kartuş Boşaltma Solenoidi O2 Sensörü Isıtıcı |
| 48 | Düşük sıcaklık radyatör soğutma pompası |
| 49 | Sağ far LED’i |
| 50 | Sol far LED’i |
| 51 | korna |
| 52 | Ekran / aydınlatma |
| 53 | Hava kalitesi sensörü / iç ayna / arka görüş kamerası |
| 54 | Yansıtıcı HVAC / LED uyarı ekranı |
| 55 | Sürücü ve yolcu kapısı anahtarları / Dış ayna anahtarı / Ayna hafıza modülü |
| 56 | Ön cam yıkayıcı |
| 57 | Kullanılmamış |
| 58 | Kullanılmamış |
| 59 | Kullanılmamış |
| 60 | Isıtmalı dış ayna |
| 61 | Kullanılmamış |
| 62 | Ön koltuk masaj modülü |
| 63 | Kullanılmamış |
| 64 | Kıyamamak |
| 65 | Kıyamamak |
| 66 | Bagajın serbest bırakılması |
| 67 | Şasi k10trol modülü |
| 68 | Kullanılmamış |
| 69 | Akü voltaj sensörü |
| 70 | Kartuş havalandırma solenoidi |
| 71 | Hafızalı koltuk modülü |
| 72 | Elektrikli hidrolik direksiy10 |
| 1 | Debriyaj Klima |
| 2 | Giriş |
| 3 | Kullanılmamış |
| 4 | silecek hızı |
| 5 | Ön cam silecek k10trolü |
| 6 | Kullanılmamış |
| 7 | güç aktarma organı |
| 8 | Kullanılmamış |
| 9 | Soğutma fanı – yüksek hız |
| 10 | Soğutma fanı – düşük hız |
| 11 | Arka lambalar / park lambaları |
| 12 | Kullanılmamış |
| 13 | Soğutma fanı k10trolü |
| 14 | Kısa huzmeli LED farlar |
| 15 | Çalıştır / Krankla |
| 16 | Kullanılmamış |
| 17 | Arka cam ve ayna buz çözücü |
Bagaj bölmesi

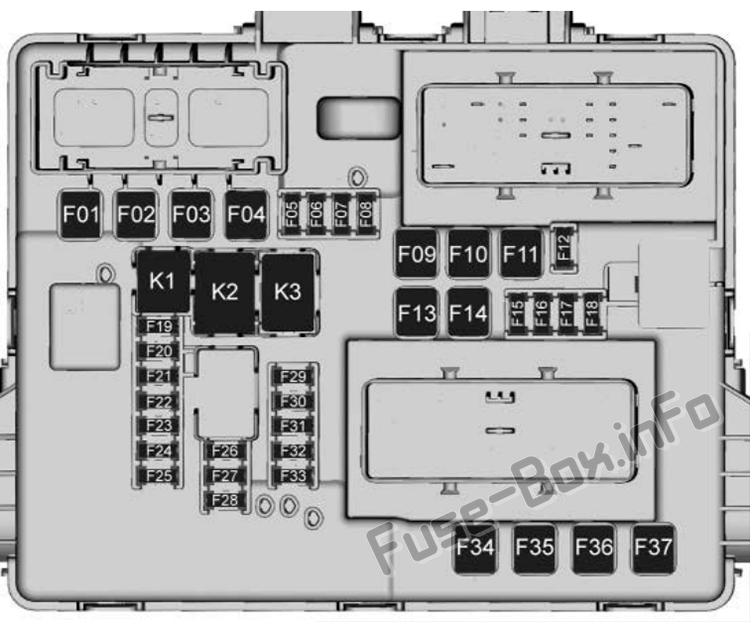

Bagaj bölmesindeki sigortaların ve rölelerin atanması
| Numara. | kullanım |
|---|---|
| F01 | Kullanılmamış |
| F02 | Kullanılmamış |
| F03 | Kullanılmamış |
| F04 | Süspansiy10 Dengeleme Kompresörü |
| F05 | Kullanılmamış |
| F06 | Kullanılmamış |
| F07 | Kullanılmamış |
| F08 | Kullanılmıyor / Ön tavan lambaları / Ayaklar, su 1ikintisi lambaları |
| F09 | Kullanılmamış |
| F10 | Kullanılmamış |
| F11 | Kullanılmamış |
| F12 | Kullanılmamış |
| F13 | Yedek elektrikli cam / MID |
| F14 | Kullanılmamış |
| F15 | Kullanılmamış/yedek |
| F 16 | Kullanılmıyor / Video işleme modülü |
| F17 | Kullanılmamış |
| F18 | Yarı aktif sönümleme sistemi |
| F19 | Evrensel uzaktan kumanda sistemi / Yağmur, ışık ve nem sensörü |
| F20 | Kullanılmamış / Şant |
| F21 | Yan kör bölge uyarısı |
| F22 | Kullanılmamış |
| F23 | Tüm tekerlekten çekiş |
| F24 | Kullanılmamış |
| F25 | Kullanılmamış |
| F26 | Kullanılmamış |
| F27 | Kullanılmamış |
| F28 | Kullanılmamış |
| F29 | Kullanılmamış |
| F30 | Harici nesne hesaplama modülü |
| F31 | Park yardımı / şeritten ayrılma uyarısı / şeritte kalma yardımı |
| F32 | Kullanılmamış |
| F33 | Kullanılmamış |
| F34 | Kullanılmamış |
| F35 | Kullanılmamış |
| F36 | Kullanılmamış |
| F37 | Kullanılmamış |
| K1 | Kullanılmamış |
| K2 | Ön / Ayak Bölmesi Nezaket Işıkları, Su Birikintisi Işıkları |
| K3 | Süspansiy10 Dengeleme Kompresörü |
| K4 | Kullanılmamış |
