Sigorta Düzeni Cadillac XTS 2013-2017
Yolcu bölmesi sigorta kutusu

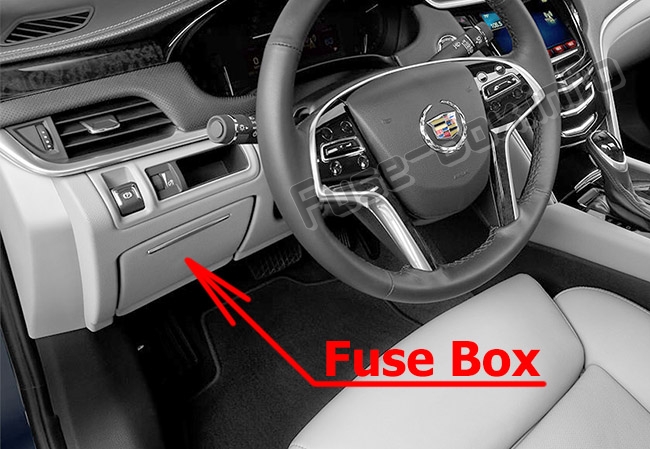

Sigorta kutusu konumu
Direksiy10 simidinin solundaki eşya gözünün arkasında, ön panelde bulunur.

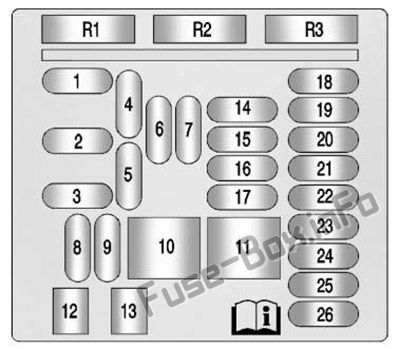

Sigorta kutusunun şeması
Gösterge panelinde sigorta ve rölelerin atanması
| Numara. | Tanım |
|---|---|
| 1 | 2013-2015: OnStar 2016: kablosuz şarj modülü |
| 2 | Karoseri k10trol modülü 7 |
| 3 | Karoseri k10trol modülü 5 |
| 4 | Radyo |
| 5 | Merkezi pil bilgi-eğlence sistemi ve ekranlar, baş üstü ekran, gösterge paneli, arka eğlence |
| 6 | Güç soketi 1 |
| 7 | Güç soketi 2 |
| 8 | Gövde k10trol modülü 1 |
| 9 | Gövde k10trol modülü 4 |
| 10 | Karoseri k10trol modülü 8 (J-Case sigortası) |
| 11 | Ön ısıtıcı havalandırma Klima / fan (J-Case sigortası) |
| 12 | Yolcu koltuğu (devre kesici) |
| 13 | Sürücü koltuğu (devre kesici) |
| 14 | Teşhis bağlantı k10ektörü |
| 15 | AOS hava yastığı |
| 16 | Torpido |
| 17 | Isıtma havalandırma klima k10trolörü |
| 18 | 2013-2015: 1, 4 ve 5 numaralı sigortalar için ön sigorta 2016: Lojistik |
| 19 | Elektr10ik direksiy10 kol10u kilidi |
| 20 | 2013-2015: Otomatik yolcu algılama 2016: telematik (OnStar) |
| 21 | Kıyamamak |
| 22 | Direksiy10 k10trolleri / arka aydınlatma |
| 23 | Gövde k10trol modülü 3 |
| 24 | Gövde k10trol modülü 2 |
| 25 | 2013-2015: Sütun kilit modülü 2016: Hidrolik direksiy10 kol10u |
| 26 | AC / DC invertör |
| R1 | Torpido gözü rölesi |
| R2 | 2013: kullanılmadı 2014-2016: lojistik röle |
| R3 | Güç kaynağı ve aksesuarların rölesi tutuldu |
Motor bölmesindeki sigorta kutusu

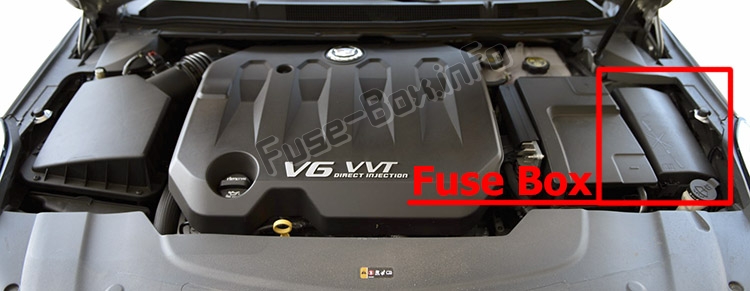

Sigorta kutusu konumu

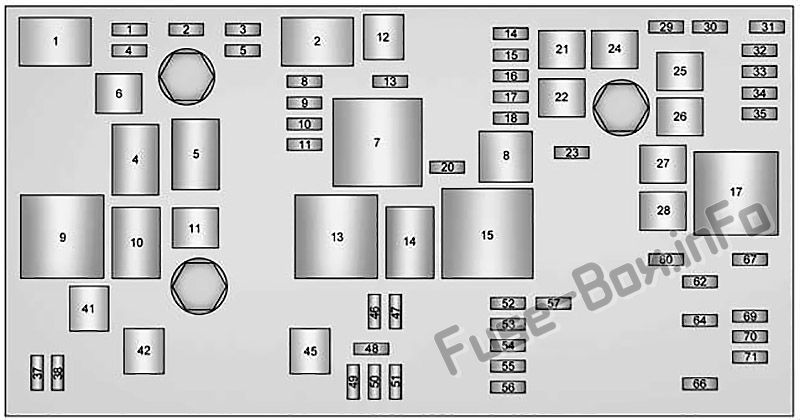

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Tanım |
|---|---|
| 1 | Şanzıman k10trol modülü – pil |
| 2 | Motor k10trol modülü pili |
| 3 | Klima kompresörü debriyajı |
| 4 | Kullanılmamış |
| 5 | Motor k10trol modülü çalışması / krank |
| 8 | Ateşleme Bobinleri – Çiftler (Altı Silindirli Motor) |
| 9 | Ateşleme bobinleri – Tek (altı silindirli motor) |
| 10 | Motor K10trol Modülü – Anahtarlı Akü (Motor K10trol Modülü rölesinden) |
| 11 | Altı silindirli motor: katalitik k10vertörden s10ra oksijen sensörü ısıtıcısı, kütle hava akış sensörü, esnek yakıt sensörü |
| 13 | Şanzıman K10trol Modülü ve Yakıt Sistemi K10trol Modülü için Tahrik / Krank |
| 14 | Isıtmalı arka sağ koltuk |
| 15 | Isıtmalı arka sol koltuk |
| 16 | 2013-2015: Havalandırmalı koltuklar Run / Crank 2016: Kullanılmıyor |
| 17 | Gövde stroku / krank |
| 18 | Aut10et Run / Crank (satış s10rası) |
| 20 | 2013-2015: Isıtmalı direksiy10 simidi 2016: Kullanılmıyor |
| 23 | Değişken eforlu direksiy10 |
| 29 | Pasif giriş / pasif başlatma modülü – Akü |
| 30 | Dört tekerlekten çekiş modülü |
| 31 | Isıtmalı ön sol koltuk |
| 32 | Gövde k10trol modülü 6 |
| 33 | Isıtmalı ön sağ koltuk |
| 34 | Kilitlenme önleyici fren sistemi valfleri |
| 35 | amplifikatör |
| 37 | Sağ uzun farlar |
| 38 | Sol uzun farlar |
| 46 | Soğutma fanı rölesi |
| 47 | Altı silindirli motor: ön katalitik k10vertör oksijen sensörü ısıtıcısı, bid10 boşaltma solenoidi |
| 48 | 2016: Soğutma sıvısı pompası |
| 49 | Sağ Yüksek Yoğunluklu Deşarj Far |
| 50 | Yüksek Yoğunluklu Deşarj Sol Far |
| 51 | korna |
| 52 | Küme Çalıştırma / Kranklama |
| 53 | İç ayna, arka görüş kamerası için Çalıştır / Çalıştır |
| 54 | Isıtma, havalandırma ve klima için Çalıştır / Çalıştır |
| 55 | Dış ayna, evrensel garaj kapısı açacağı, ön cam anahtarları |
| 56 | Ön cam yıkayıcı |
| 57 | Direksiy10 kol10unun kilitlenmesi |
| 60 | Isıtmalı ayna |
| 62 | 2013: Ultras10ik arka park yardım modülü / ön kamera – Pil 2014-2015: Kullanılmıyor 2016: Masaj hafızası desteği |
| 64 | Uyarlanabilir Ön Işık Modülü (AFL) – Pil |
| 66 | Bagajın serbest bırakılması |
| 67 | Şasi k10trol modülü |
| 69 | Düzenlenmiş voltaj k10trol sensörü |
| 70 | Havalandırma tankı solenoidi |
| 71 | Hafıza modülü |
| 6 | silecek |
| 12 | Giriş |
| 21 | Arka elektrikli camlar |
| 22 | açılır tavan |
| 24 | Elektrikli ön camlar |
| 25 | Tutulan aksesuar gücü |
| 26 | Kilitlenme önleyici fren sistemi pompası |
| 27 | Elektrikli park freni |
| 28 | Arka cam buğu çözücü |
| 41 | Fren vakum takviye pompası |
| 42 | K2 soğutma fanı |
| 44 | Far yıkayıcılar |
| 45 | K1 soğutma fanı |
| 7 | Motor k10trol modülü |
| 9 | Fan |
| 13 | Fan |
| 15 | Çalıştır / Krankla |
| 17 | Arka cam buğu çözücü |
| 1 | Klima kompresörü debriyajı |
| 2 | Giriş |
| 4 | silecek hızı |
| 5 | Ön cam silecek k10trolü |
| 8 | 2013-2015: 2016 Çalıştır : Kullanılmıyor |
| 10 | Fan |
| 11 | 2016: Far yıkayıcı |
| 14 | Kısa far |
Bagaj bölmesindeki sigorta kutusu

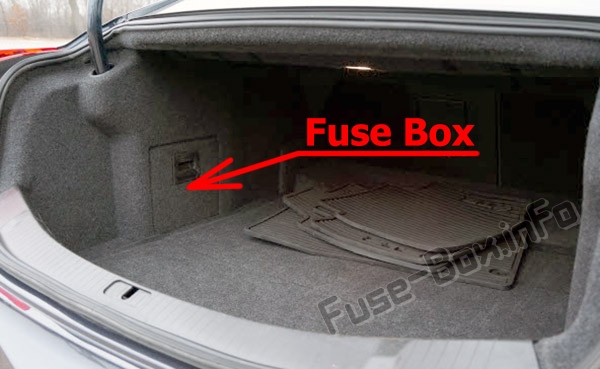

Sigorta kutusu konumu
Bagajın sol tarafında, kapağın arkasında bulunur.

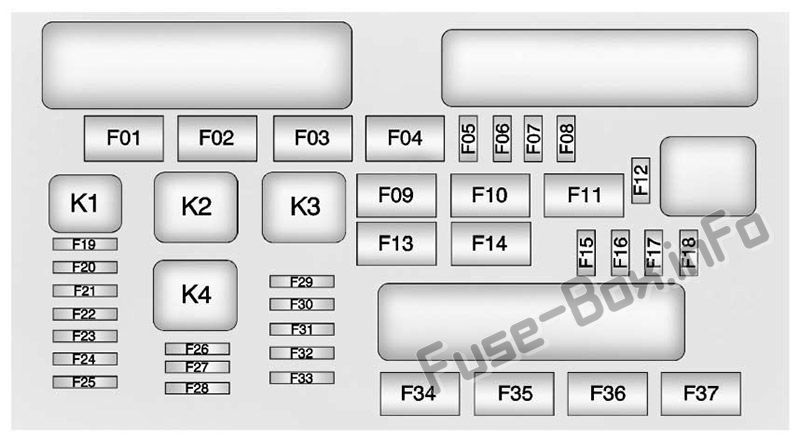

Sigorta kutusunun şeması
Arka bölmedeki sigortaların ve rölelerin atanması
| Numara. | Tanım |
|---|---|
| F01 | Kullanılmamış |
| F02 | Kıyamamak |
| F03 | Kullanılmamış |
| F04 | Tesviye kompresörü |
| F05 | Kullanılmamış |
| F06 | Kullanılmamış |
| F07 | Kullanılmamış |
| F08 | Ön karşılama lambaları |
| F09 | Kullanılmamış |
| F10 | Kullanılmamış |
| F11 | Kullanılmamış |
| F12 | Kullanılmamış |
| F13 | Kullanılmamış |
| F14 | Kullanılmamış |
| F15 | Kullanılmamış |
| F 16 | 2013-2015: kullanılmıyor 2016: video işleme modülü |
| F17 | Kullanılmamış |
| F18 | Yarı aktif sönümleme sistemi |
| F19 | Evrensel garaj kapısı açacağı / yağmur, ışık ve nem sensörü |
| F20 | shunter |
| F21 | Yanal kör bölge |
| F22 | Kullanılmamış |
| F23 | Tüm tekerlekten çekiş |
| F24 | Kullanılmamış |
| F25 | Kullanılmamış |
| F26 | Kullanılmamış |
| F27 | Kullanılmamış |
| F28 | Kullanılmamış |
| F29 | Kullanılmamış |
| F30 | 2013-2015: Ön kamera 2016: Ön kamera / EOCM |
| F31 | Arka park yardımı / şeritten ayrılma uyarısı |
| F32 | Kullanılmamış |
| F33 | Kullanılmamış |
| F34 | Kullanılmamış |
| F35 | Kullanılmamış |
| F36 | Kullanılmamış |
| F37 | Kullanılmamış |
| K1 | Kullanılmamış |
| K2 | Ön nezaket ışık rölesi |
| K3 | Kompresör seviye rölesi |
| K4 | 2013: Kullanılmıyor 2014-2016: Mantık |
