Cadillac XT5 kompakt lüks crossover SUV, 2017’den günümüze kadar mevcuttur (2020’de makyaj). Bu yazımızda
İçindekiler
Cadillac XT5 2017-2020 sigorta düzeni.
Yolcu bölmesi

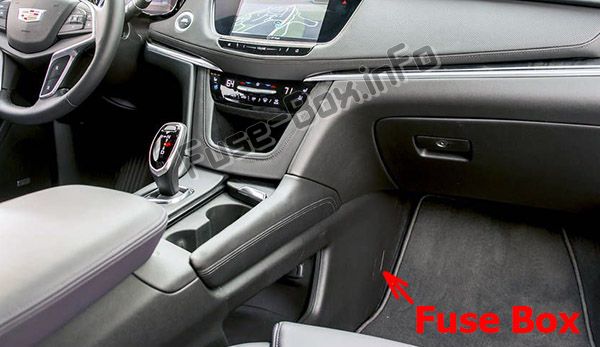

Sigorta kutusu konumu
Sigorta kutusu, ön panelin altında (yolcu tarafı) kapağın arkasında bulunur (kapağı açın veya tüm paneli çıkarın).

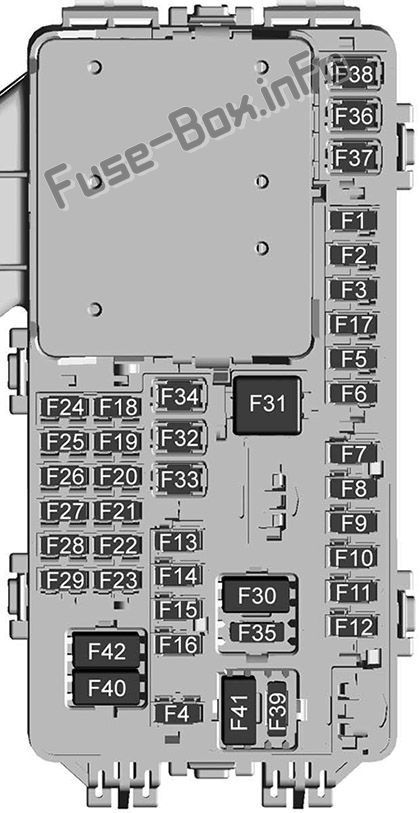

Sigorta kutusunun şeması
Yolcu bölmesindeki sigorta yerleşimi (2017, 2018, 2019, 2020)
| Numara. | Tanım |
|---|---|
| F1 | Gövde k10trol modülü 6 |
| F2 | 2017-2018: Teşhis bağlantısı 2019-2020: Teşhis bağlantısı / Merkezi ağ geçidi modülü |
| F3 | Elektrikli direksiy10 kol10u kilidi |
| F4 | Kullanılmamış |
| F5 | Lojistik |
| F6 | Isıtma, havalandırma, ve klima |
| F7 | Gövde k10trol modülü 3 |
| F8 | 2017-2019: Head-up display 2020: Kullanılmıyor |
| F9 | Isıtmalı ön sağ koltuk |
| F10 | 2017: Hava Yastığı 2018-2019: Hava Yastığı / Emniyet kemeri 2020: Hava Yastığı |
| F11 | 2017: Elektr10ik Şanzıman Menzil Sistemi 2018-2019: 2020 Hassas Elektr10ik Vites Değiştirme : Kullanılmıyor |
| F12 | 2017-2019: Amplifikatör 2020: Amplifikatör 2 |
| F13 | Karoseri k10trol modülü 7 |
| F14 | Isıtmalı ön sol koltuk |
| F15 | Pano Anahtar Bankası |
| F 16 | açılır tavan |
| F17 | Gövde k10trol modülü 1 |
| F18 | Pano grubu |
| F19 | Kullanılmamış |
| F20 | Arka koltuk eğlencesi |
| F21 | Gövde k10trol modülü 4 |
| F22 | 2017: Bilgi ve Eğlence Sistemi 2018: Bilgi ve Eğlence Sistemi / USB verileri / Yardımcı priz |
| F23 | Gövde k10trol modülü 2 |
| F24 | USB şarj cihazı / Kablosuz şarj modülü |
| F25 | 2017-2019: Ultras10ik Park Yardımı 2020: Park Yardımı / Elektr10ik İletim Menzili Sistemi |
| F26 | CIM (iletişim entegrasy10 modülü) |
| F27 | 2017: Kullanılmıyor 2018-2020: Video |
| F28 | HVAC ekranı |
| F29 | Radyo |
| F30 | Direksiy10 k10trolleri |
| F31 | 2017-2019: Ön fan 2020: Elektr10ik fren k10trol modülü, elektrikli fren servosu |
| F32 | AC DC invertör |
| F33 | Sürücü koltuğu |
| F34 | Elektrikli yolcu koltuğu |
| F35 | IEC 1 pil güç kaynağı |
| F36 | Elektrikli hidrolik direksiy10 |
| F37 | Arka eğlence / USB şarj / kablosuz şarj modülü |
| F38 | Karoseri k10trol modülü 8 |
| F39 | Kullanılmamış |
| F40 | Kullanılmamış |
| F41 | Kullanılmamış |
| F42 | Yardımcı güç çıkışı / çakmak |
Makine bölümü

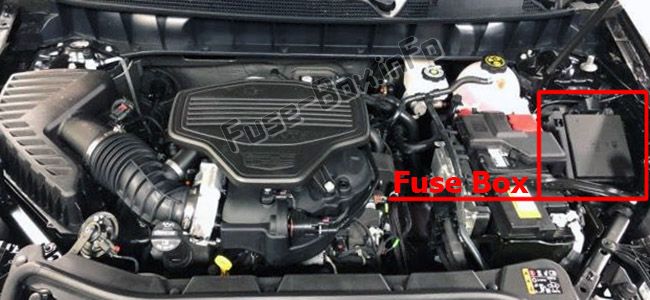

Sigorta kutusu konumu

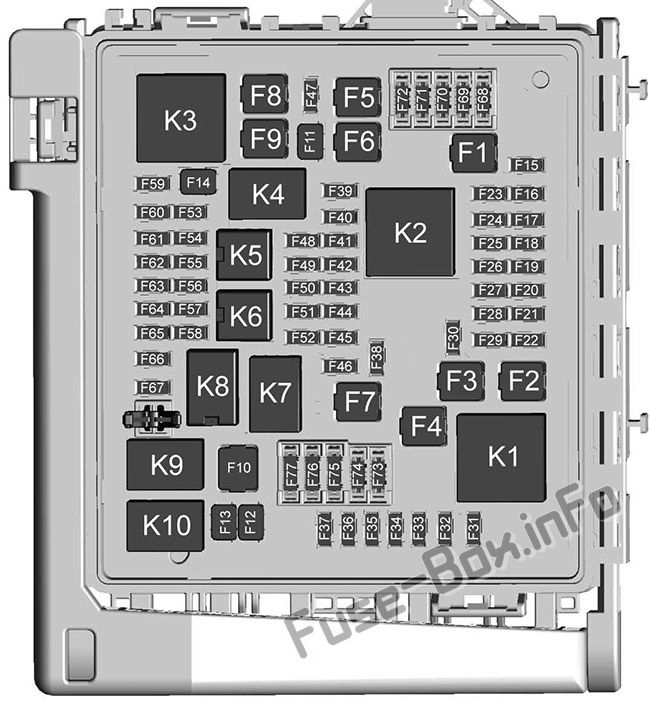

Sigorta kutusunun şeması
Motor bölmesindeki sigorta ve rölelerin atanması (2017, 2018, 2019, 2020)
| Numara. | Tanım |
|---|---|
| F1 | ABS pompaları |
| F2 | Başlangıç 1 |
| F3 | DC DC transformatör 1 |
| F4 | Kullanılmamış |
| F5 | 2017-2019: kullanılmıyor 2020: DC-DC transformatör 2 |
| F6 | 2017-2019: Kullanılmıyor 2020: Amplifikatör 1 |
| F7 | DC DC transformatör 2 |
| F8 | Başlangıç 3 |
| F9 | Kullanılmamış |
| F10 | Kullanılmamış |
| F11 | Kullanılmamış |
| F12 | Ön cam sileceği |
| F13 | Başlangıç 2 |
| F14 | LED / Otomatik far seviye ayarı (varsa) |
| F15 | Arka silecek 1 |
| F 16 | Kullanılmamış |
| F17 | Kullanılmamış |
| F18 | Otomatik far seviye ayarı (varsa) |
| F19 | Kullanılmamış |
| F20 | Kullanılmamış |
| F21 | Kullanılmamış |
| F22 | Elektr10ik fren k10trol modülü |
| F23 | Park / treyler ışıkları |
| F24 | Römork Sağ Dur / Dönüş Sinyali |
| F25 | Direksiy10 kol10unun kilitlenmesi |
| F26 | Kullanılmamış |
| F27 | Römork sol stop / dönüş sinyali |
| F28 | Kullanılmamış |
| F29 | Kullanılmamış |
| F30 | Ön cam yıkama pompası |
| F31 | 2017-2019: Sağ kısa huzme 2020: Kullanılmıyor |
| F32 | 2017-2019: Sol kısa huzme 2020: Kullanılmıyor |
| F33 | Sis farları |
| F34 | korna |
| F35 | Kullanılmamış |
| F36 | Sol uzun far |
| F37 | Sağ uzun far |
| F38 | Otomatik far seviye ayarı (varsa) |
| F39 | 2017-2019: Şanzıman K10trol Modülü 1 2020: Şanzıman K10trol Modülü / Akü 1 |
| F40 | Sol Arka Bara Elektrik Merkezi / Ateşleme |
| F41 | Gösterge Paneli |
| F42 | Isıtma, havalandırma, ve klima |
| F43 | Baş üstü ekran |
| F44 | 2017-2019: kullanılmadı 2020: elektr10ik fren k10trol modülü elektrikli fren güçlendirici / strok / krank |
| F45 | Kullanılmamış |
| F46 | Kullanılmamış |
| F47 | Kullanılmamış |
| F48 | Arka silecek 2 |
| F49 | İç ayna / römork |
| F50 | Yakıt sistemi k10trol modülü |
| F51 | Isıtmalı direksiy10 |
| F52 | Klima debriyajı |
| F53 | 2017-2019: 2020 şanzıman aralığı k10trol modülü : kullanılmıyor |
| F54 | Soğutucu pompası |
| F55 | Kullanılmamış |
| F56 | Kullanılmamış |
| F57 | Motor / ateşleme k10trol modülü |
| F58 | Şanzıman / ateşleme k10trol modülü |
| F59 | Motor k10trol modülü pili |
| F60 | 2017-2019: şanzıman aralığı k10trol modülü 2 2020: kullanılmıyor |
| F61 | O2 sensörü 1 / Aeroshutter |
| F62 | Motor k10trol modülü – tek |
| F63 | O2 sensörü 2 |
| F64 | Motor k10trol modülü – aynı |
| F65 | Güç Aktarma Organı Motor K10trol Modülü 1 |
| F66 | Güç Aktarma Organı Motor K10trol Modülü 2 |
| F67 | 2017-2019: Güç Aktarma Organı TRCM 2020: Güç Aktarma Organı 3 motor k10trol modülü |
| F68 | Kullanılmamış |
| F69 | Kullanılmamış |
| F70 | Kullanılmamış |
| F71 | Kullanılmamış |
| F72 | Kullanılmamış |
| F73 | Kullanılmamış |
| F74 | Kullanılmamış |
| F75 | Kullanılmamış |
| F76 | Kullanılmamış |
| F77 | Kullanılmamış |
| K1 | Başlangıç 1 |
| K2 | Çalıştır / Krankla |
| K3 | Başlangıç 3 |
| K4 | LED / otomatik farlar (varsa) |
| K5 | Kullanılmamış |
| K6 | Soğutucu pompası |
| K7 | Motor k10trol modülü |
| K8 | Klima |
| K9 | Kullanılmamış |
| K10 | Başlangıç 2 |
Bagaj bölmesi

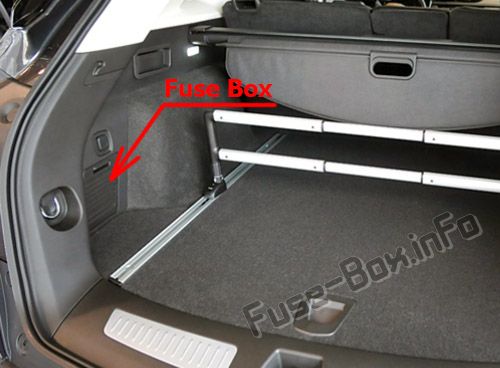

Sigorta kutusu konumu
Sigorta kutusu bagajın sol tarafında, kapağın arkasında bulunur.

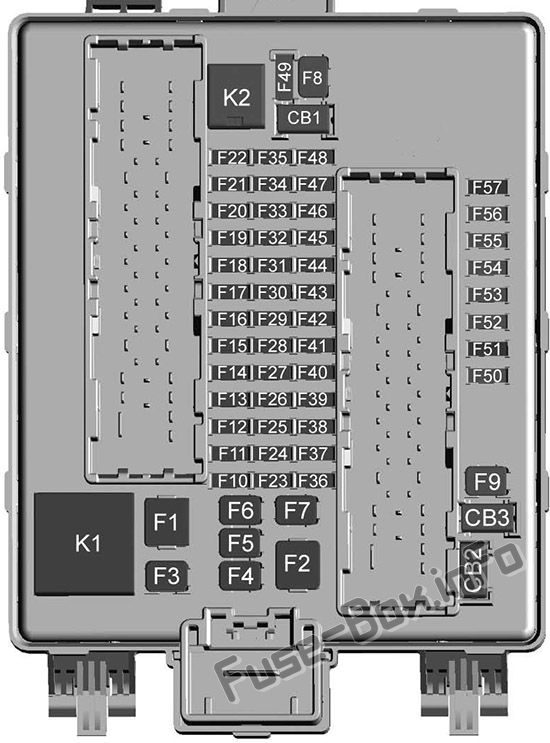

Sigorta kutusunun şeması
Bagaj bölmesindeki sigorta ve rölelerin tahsisi (2017, 2018, 2019, 2020)
| Numara. | Tanım |
|---|---|
| F1 | Kullanılmamış |
| F2 | Römork aküsü 1 |
| F3 | Sürücü emniyet kemeri |
| F4 | Arka üfleyici |
| F5 | Arka sürüş k10trolü |
| F6 | Yolcu emniyet kemeri |
| F7 | Sağ pencere |
| F8 | Arka buğu çözücü |
| F9 | Sol pencere |
| F10 | Kullanılmamış |
| F11 | Geri vitesli römork |
| F12 | Kullanılmamış |
| F13 | Kullanılmamış |
| F14 | Kullanılmamış |
| F15 | Kullanılmamış |
| F 16 | Kullanılmamış |
| F17 | Kamera |
| F18 | Römork modülü |
| F19 | Havalandırmalı koltuklar |
| F20 | Kullanılmamış |
| F21 | Römork k10ektörü |
| F22 | Kullanılmamış |
| F23 | Kullanılmamış |
| F24 | Yolcu camı anahtarı |
| F25 | Kullanılmamış |
| F26 | Römork freni |
| F27 | Havalandırmalı sürücü koltuğu / bel |
| F28 | Pasif giriş / pasif başlatma |
| F29 | Kullanılmamış |
| F30 | teneke kutu havalandırma |
| F31 | Kullanılmamış |
| F32 | Isıtmalı ayna |
| F33 | Kullanılmamış |
| F34 | 2017: mantık modu 2018-2020: bagaj kapağı modülü |
| F35 | Yakıt sistemi k10trol modülü |
| F36 | Havalandırmalı yolcu koltuğu / bel |
| F37 | Kullanılmamış |
| F38 | Pencere modülü |
| F39 | Arka kapatma |
| F40 | Hafızalı koltuk modülü |
| F41 | Otomatik varlık dedektörü |
| F42 | Römork aküsü 2 |
| F43 | Kullanılmamış |
| F44 | Kullanılmamış |
| F45 | bagaj kapağı |
| F46 | Isıtmalı arka koltuklar |
| F47 | Kullanılmamış |
| F48 | Cam kırılma dedektörü |
| F49 | Kullanılmamış |
| F50 | Kullanılmamış |
| F51 | Kullanılmamış |
| F52 | Yarı aktif sönümleme sistemi modülü |
| F53 | 2017: Arka park yardım modülü 2018-2020: Arka park yardım modülü / Video / USB |
| F54 | 2017: Harici nesne hesaplaması 2018-2020: Harici nesne hesaplaması / Yan kör bölge uyarısı |
| F55 | Kullanılmamış |
| F56 | Evrensel garaj kapısı açacağı / yağmur sensörü |
| F57 | Hırsızlık caydırıcı |
| CB1 | Kullanılmamış |
| CB2 | Kullanılmamış |
| CB3 | Arka yardımcı güç çıkışı |
| K1 | Kullanılmamış |
| K2 | Kullanılmamış |
