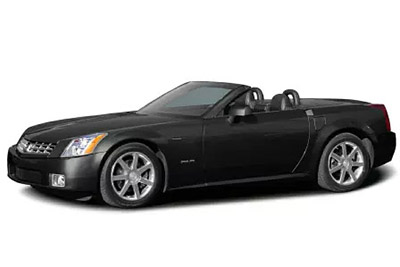

Cadillac XLR lüks roadster 2004’ten 2009’a kadar üretildi. Bu yazımızda
İçindekiler
Cadillac XLR 2004-2009 Sigorta Düzeni
Yolcu bölmesi

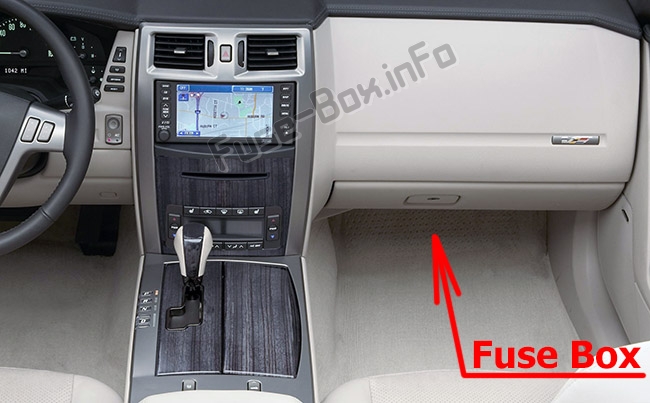

Sigorta kutusu konumu
Sigorta kutusu, torpido gözünün altında, ön yolcu katında, kaidenin arkasında bulunur.

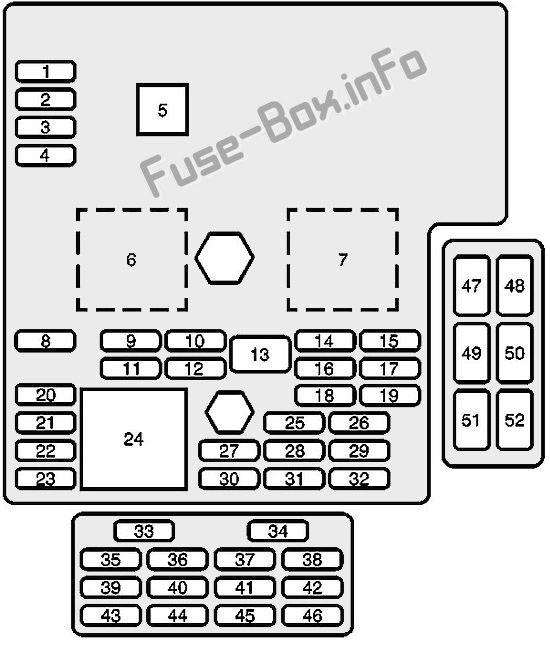

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Tanım |
|---|---|
| 1-4 | Yedek sigortalar |
| 5 | Sigorta çektirmesi |
| 6 | ters ışık |
| 7 | marş / krank |
| 8 | Park freni solenoidi A |
| 9 | Geri vites lambaları |
| 10 | BTSI solenoidi, sütun kilidi |
| 11 | Kullanılmamış |
| 12 | Kullanılmamış |
| 13 | GMLAN cihazları |
| 14 | Arka park yardımı, ısıtmalı / soğutmalı koltuklar, silecek rölesi |
| 15 | Kapı kilitleri |
| 16 | Motor k10trol modülü |
| 17 | İç mekan ışıkları |
| 18 | 2004-2005: Hava yastıkları, yolcu hava yastığı kapatma anahtarı 2006-2009: Hava yastıkları |
| 19 | Kullanılmamış |
| 20 | OnStar |
| 21 | Adaptif cruise c10trol (ACC), sürücü kapısı anahtarı |
| 22 | Elektrikli eğimli direksiy10 simidi, Teleskopik direksiy10 kol10u, Hafızalı koltuk, Sürücü koltuğu anahtarı, Geri çekilebilir hardtop anahtarı |
| 23 | K10tak anahtarı, izinsiz giriş sensörü |
| 24 | Stop lambası |
| 25 | Dikiz aynası, klima sistemi, kol10 kilidi, elektrikli siren |
| 26 | Gösterge paneli, baş üstü ekran (HUD) |
| 27 | Radyo, S-bandı, CD değiştirici |
| 28 | Tap-Up / Tap-Down Anahtarı, Adaptif Hız K10trolü (ACC) Anahtarı, Hız K10trol Anahtarı |
| 29 | Sıcaklık k10trol sistemi, güç siren |
| 30 | Arka sis lambaları, teşhis bağlantı k10nektörü |
| 31 | Elektrikli katlanır ayna |
| 32 | Bagaj kapatma düğmesi, park freni solenoidi B |
| 33 | Elektrikli Koltuklar |
| 34 | Kapı k10trolleri |
| 35 | Koşu, aksesuar besleme |
| 36 | Kullanılmamış |
| 37 | Kullanılmamış |
| 38 | yağmur duyusu |
| 39 | Direksiy10 simidi k10trol düğmesi ışıkları |
| 40 | lomber güç |
| 41 | Isıtmalı yolcu koltuğu |
| 42 | Isıtmalı sürücü koltuğu |
| 43 | Kullanılmamış |
| 44 | Geri çekilebilir hardtop, bagaj mandalı |
| 45 | Yardımcı güç |
| 46 | çakmak |
| 47 | Park frenini tutmak |
| 48 | Park freninin serbest bırakılması |
| 49 | Kullanılmamış |
| 50 | Kullanılmamış |
| 51 | Kullanılmamış |
| 52 | Yakıt kapağı |
Motor bölmesindeki sigorta kutusu

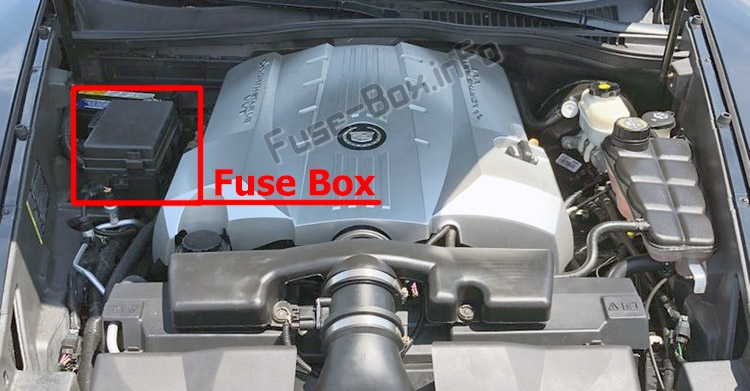

Sigorta kutusu konumu

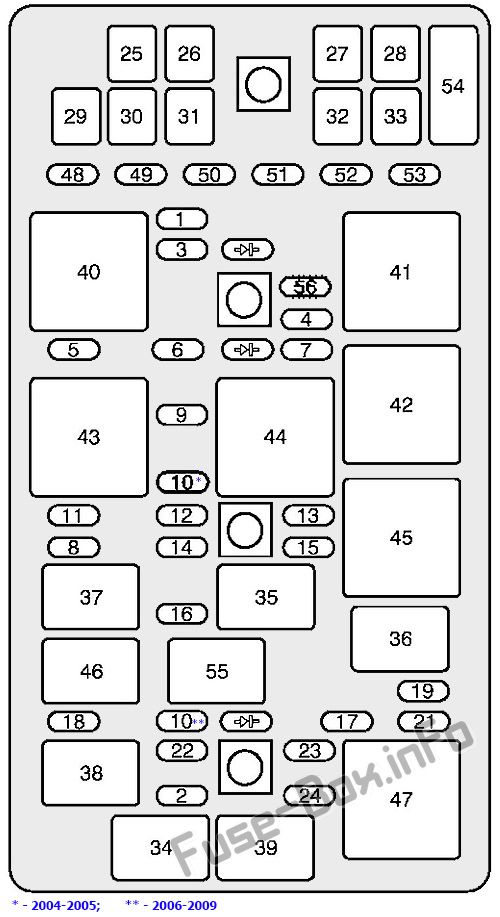

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Tanım |
|---|---|
| 1 | 2004-2008: Kilitlenmeyi Önleyici Fren Sistemi, Manyetik K10trol 2009: Kilitlenmeyi Önleyici Fren Sistemi, Elektr10ik Süspansiy10 K10trolü, Adaptif Ön Aydınlatma Sistemi (AFS) |
| 2 | korna |
| 3 | Adaptif Hız K10trolü (ACC), şanzıman k10trolleri |
| 4 | Ön cam silecekleri |
| 5 | Dur / geri vites lambaları |
| 6 | Oksijen sensörü |
| 7 | Pil 5 |
| 8 | Park lambaları |
| 9 | Elektr10ik gaz kelebeği k10trolü |
| 10 | Benzin pompası |
| 11 | 2004-2008: Motor k10trol modülü, şanzıman k10trol modülü 2009: motor k10trol modülü, şanzıman k10trol modülü |
| 12 | Garip enjektörler |
| 13 | Elektr10ik süspansiy10 k10trolü |
| 14 | Emisy10 k10trolü |
| 15 | Klima kompresörü |
| 16 | enjektörler bile |
| 17 | 2004-2005: Ön Cam Yıkayıcı 2006-2008: Ön Cam Yıkayıcı, Ara Soğutucu Pompa 2009: Ön Cam Yıkayıcı, Uyarlanabilir Ön Aydınlatma Sistemi (AFS), Ara Soğutucu Pompa |
| 18 | Far yıkayıcılar |
| 19 | Sağ kısa huzme |
| 20 | Kullanılmamış |
| 21 | Sol kısa far |
| 22 | Sis lambası |
| 23 | Sağ uzun far |
| 24 | Sol uzun far |
| 25 | 2004-2005: kullanılmıyor 2006-2009: soğutma fanı |
| 26 | Pil 3 |
| 27 | ABS Fren sistemi |
| 28 | İklim k10trolleri |
| 29 | Pil 2 |
| 30 | Giriş |
| 31 | Ses amplifikatörü |
| 32 | 2004-2005: kullanılmıyor 2006-2009: soğutma fanı |
| 33 | Pil 1 |
| 48-52 | Yedek sigortalar |
| 53 | Kullanılmamış |
| 54 | Sigorta çektirmesi |
| 56 | 2009: Motor k10trol modülü, şanzıman k10trol modülü |
| 34 | korna |
| 35 | Klima kompresörü |
| 36 | Ön cam yıkayıcı |
| 37 | Park lambaları |
| 38 | Sis farları |
| 39 | Uzun huzmeli farlar |
| 40 | Arka cam buğu çözücü |
| 41 | Silecek yukarı / aşağı |
| 42 | ÇALIŞTIR / AKSESUAR Elektrikli silecek |
| 43 | marş / krank |
| 44 | ateşleme 1 |
| 45 | Silecek açık / kapalı |
| 46 | Far yıkayıcılar |
| 47 | Kısa farlar |
| 55 | 2006-2009: Yakıt pompası |
