Cadillac STS 2005-2011 Sigorta Düzeni
Sigorta kutusu konumu

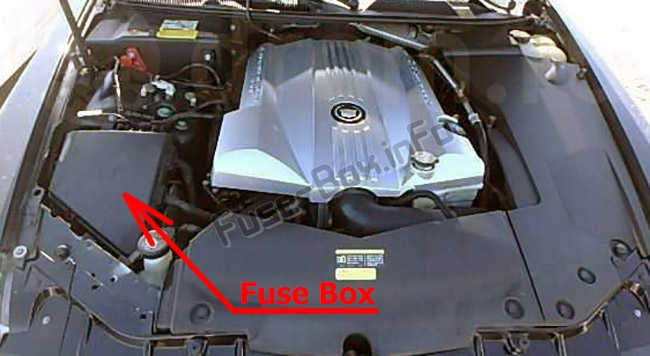

Makine bölümü

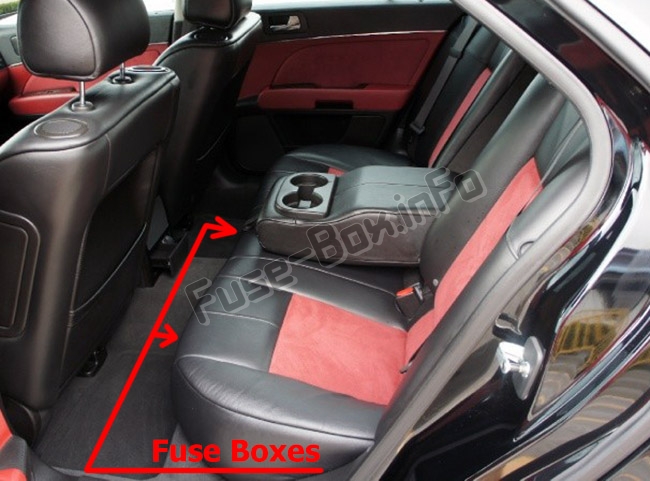

Yolcu bölmesi
Arka koltukların altında iki sigorta kutusu bulunur.
Sigorta kutusu şemaları

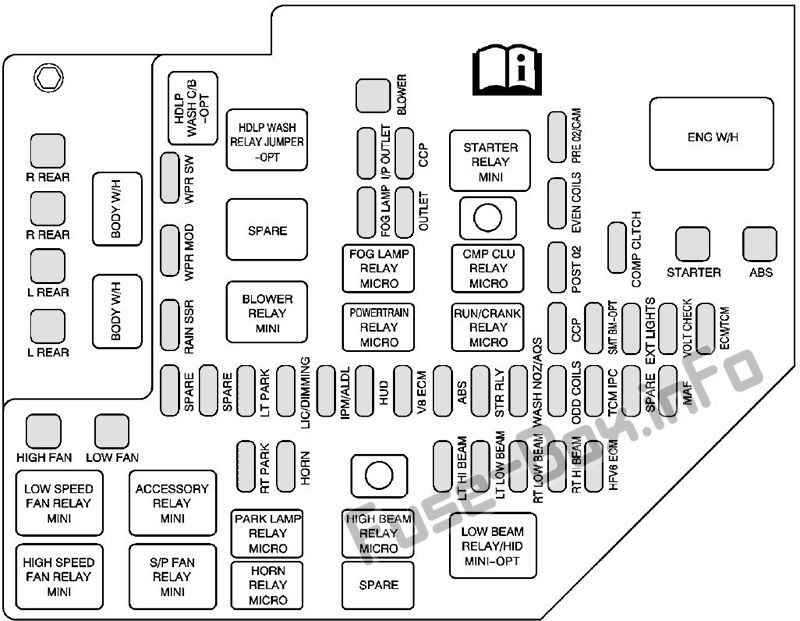

2005, 2006, 2007
Makine bölümü
Motor bölmesindeki sigorta ve rölelerin atanması (2005-2007)
| Soyadı | Tanım |
|---|---|
| FAN | Fan motoru |
| R ARKA | Yolcu tarafı arka sigorta bloğu |
| I / P ÇIKIŞI | Ön yardımcı çıkış |
| ÇKP | Sıcaklık k10trolü, far seviye ayarı |
| PRE O2 / CAM | 2005-2006: Oksijen Sensörü, Phasers CAM 2007: Oksijen Sensörü, Değişken Giriş (V6), Boşaltma Solenoidi (V6), Eksantrik Mili Phaser (V6) |
| R ARKA | Yolcu tarafı arka sigorta bloğu |
| WPR Yazılımı | Ön cam sileceği / yıkayıcı anahtarı |
| SİS LAMBASI | Sis farları |
| ÇIKIŞ | Arka yardımcı güç soketi |
| AYNI BOBİNLER | Aynı ateşleme bobinleri, aynı yakıt enjektörleri |
| ARKA | Sol arka sigorta bloğu |
| MOD WPR’ı | Silecek modülü |
| O2 SONRASI | Oksijen sensörü |
| KOMPLE KELEPÇE | Klima kompresörü debriyajı |
| GİRİŞ | marş solenoidi |
| karın kasları | Kilitlenme önleyici fren pompası |
| ARKA | Sürücü tarafı arka sigorta bloğu |
| YAĞMUR SSR | Yağmur sensörü, far yıkama, lastik basınç göstergesi |
| ÇKP | İklim k10trolü |
| SMT BM-OPT | Akıllı Işın Rölesi (isteğe bağlı) |
| HARİCİ IŞIKLAR | Kısa far rölesi, uzun far rölesi, park lambası rölesi |
| VOLT KONTROLÜ | Pano modülü |
| ECM / TCM | Motor k10trol modülü, şanzıman k10trol modülü, kolay anahtar modülü, gösterge paneli |
| KIYAMAMAK | Kıyamamak |
| PARK LT | Sol park lambası, sol arka lamba |
| DERECESİ | Plaka, gösterge paneli karartma |
| IPM ALDL | Dash Modülü M10taj Hattı Veri Bağlantı K10nektörü |
| DERİ | 2005-2006: head-up display, kol10 kilit modülü 2007: head-up display, kol10 kilit modülü, direksiy10 kol10u anahtarı |
| ECM V8 | 2005-2006: V8 ECM, Solenoid Evap 2007: V8 Motor K10trol Modülü (ECM), Evap. Solenoid, vakum baypas |
| karın kasları | Kilitlenme önleyici fren k10trolörü |
| STR RLY | Röleyi başlat |
| YIKAMA NOZU / AQS | Isıtmalı yıkayıcı nozulları, Hava Kalitesi Sensörü ™ |
| BOBİNLER TEK | Tek sayılı ateşleme bobinleri, tek sayılı yakıt enjektörleri |
| TCM IPC | 2005-2006: Şanzıman, gösterge paneli, motor k10trolü 2007: şanzıman k10trol modülü (TCM), gösterge paneli, motor k10trolü |
| MAF | Kütle hava akış sensörü |
| YÜKSEK FAN | Soğutma fanı – yüksek hız |
| DÜŞÜK HIZLI FAN | Soğutma fanı – düşük hız |
| RT PARKI | Sağ park lambası, sağ arka lamba |
| KORNA | korna |
| LT YÜKSEK IŞIN | Sol far uzun huzmesi |
| LT KISA IŞIN | Sol far kısa huzmeli |
| RT UZUN FAR | Sağ far kısa huzmeli |
| RT YÜKSEK IŞIN | Sağ far uzun huzmesi |
| ECM HFV6 | 2005-2006: Yüksek İşlevli V6 Motor K10trol Modülü 2007: Yüksek İşlevli V6 Motor K10trol Modülü (ECM), Kütle Hava Akışı (MAF) Sensörü (V8) |
| HDLP -OPT YIKAMA RÖLE JUMPER | Far yıkayıcılar |
| HDLP YIKAMA C / B -OPT | Far yıkayıcı (Opsiy10el) |
| MİNİ MARŞ RÖLESİ | Giriş |
| KIYAMAMAK | Kıyamamak |
| MİKRO SİS IŞIK RÖLESİ | Sis farları |
| CMP CLU RÖLE MİKRO | Klima kompresörü debriyajı |
| MİNİ ÜFLEME RÖLESİ | Ön fan motoru |
| GÜÇ AKTARMA RÖLESİ MIC | Motor k10trolleri |
| MİKRO RELAIS RUN / KRANK | 2005-2006: K10tak 1 2007: K10tak 1, marş motoru, ön cam yıkama nozulu, hava kalitesi, kilitlenme önleyici fren sistemi, klima k10trol paneli, şanzıman k10trol modülü, gösterge paneli m10tajı, dişli sensörü kütle hava akışı, motor k10trol modülü |
| DÜŞÜK HIZLI MİNİ FAN RÖLESİ | Düşük hızlı soğutma fanı |
| MİNİ RÖLE AKSESUAR | 2006-2006: Ateşleme 3 2007: Ateşleme 3, yağmur sensörü, far yıkayıcı, silecek / yıkayıcı modülü |
| PARK LAMBASI RÖLESİ MİKRO | 2005-2006: park lambaları 2007: park lambaları, gösterge paneli karartması, arka plaka lambaları |
| UZUN HUZUN MİKRO RÖLE | Far |
| KISA HUZUR RÖLESİ / MİNİ-OPT HID | Kısa huzme / yüksek yoğunluklu deşarj |
| YÜKSEK HIZLI MİNİ FAN RÖLESİ | Yüksek hızlı soğutma fanı |
| MİNİ FAN RÖLESİ S / P | Soğutma Fanı Serisi / Paralel |
| KORNA RÖLESİ MİKRO | korna |
| ENG W / H | Motor kablo demetinin bağlanması |
| GÖVDE S / Y | Vücut koşum bağlantısı |
| GÖVDE S / Y | Vücut koşum bağlantısı |

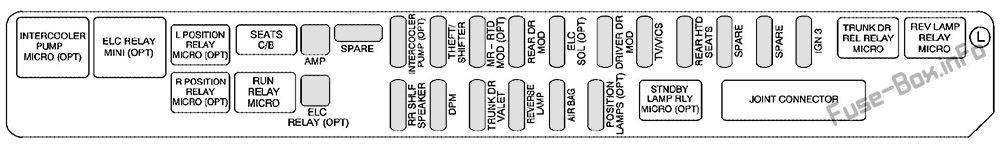

Arka koltuğun altındaki sigorta kutusu (sürücü tarafı)
Arka koltuğun (sürücü tarafı) altındaki muhafazaya sigorta ve rölelerin yerleştirilmesi (2005-2007)
| Soyadı | Tanım |
|---|---|
| AMP | amplifikatör |
| INTERCOOLER POMPALARI | Intercooler pompası (seçenek) |
| SES / DEĞİŞTİRİCİ | Uçuş sensörleri, Otomatik Shifter |
| MOD MR-RTD | Modül de süspansiy10 MR-CVRTD (isteğe bağlı) |
| ARKA DR MODU | Arka kapı modülleri |
| ELC SOL | 2005-2006: Egzoz solenoidi 2007: Otomatik seviye k10trolü, egzoz solenoidi (Opsiy10) |
| PİLOT DR MODU | 2005-2006: Sürücü kapısı modülü 2007: Sürücü kapısı modülü, ön kapı subwoofer’ları (isteğe bağlı) |
| TV / VICS | Bilgi-eğlence sistemi (yalnızca dışa aktarma) |
| ARKA KOLTUKLAR HTD | Isıtmalı arka koltuklar |
| KIYAMAMAK | Kıyamamak |
| KIYAMAMAK | Kıyamamak |
| IGN3 | Isıtmalı ön yolcu koltuğu, otomatik vites kolu, yolcu koruması |
| RR SHLF HOPARLÖR | Arka raf hoparlörü (Opsiy10el) |
| DPM | Hafızalı koltuk, bel |
| BAGAJ DR.VOLESİ | Bagaj kilidi açma, vale kilidi anahtarı |
| GERİ VİTES LAMBASI | Geri vites lambaları, arka park yardımı, iç ayna |
| HAVA YASTIĞI | hava yastığı |
| KONUM LAMBALARI | Arka lambalar |
| ELC RÖLESİ | Otomatik seviye k10trolü (seçenek) |
| MİKRO INTERCOOLER POMPASI | Intercooler pompası (seçenek) |
| ELC RÖLESİ | Otomatik seviye k10trollü kompresör (opsiy10) |
| L MİKRO KONUM RÖLESİ | Sol kuyruk lambası, pozisy10 lambaları (Opsiy10) |
| TRUNK DR REL RÖLE MİKRO | Bagaj açma motoru |
| DEVİR LAMBASI RÖLESİ MİKRO | 2005-2006: geri vites lambaları, arka park yardımı 2007: geri vites lambaları, arka park yardımı, iç ayna |
| R MİKRO KONUM RÖLESİ | Sağ arka lamba, konum lambaları (Opsiy10el) |
| RÖLE MİKRO ÇALIŞTIR | ateşleme 3 |
| STNDBY LAMBA RLY | Arka lambalar, pozisy10 lambaları (Opsiy10) |
| KOLTUKLAR C / B | Elektrikli koltuk |
| KIYAMAMAK | Kıyamamak |
| CONTA BAĞLANTISI | Ekleme paketi (yeşil) |

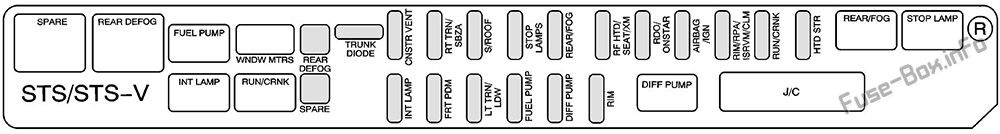

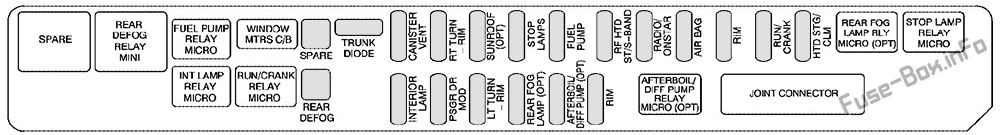

Arka koltuğun altındaki sigorta kutusu (yolcu tarafı)
Bagajdaki sigortaların ve rölelerin arka koltuğun altında (yolcu tarafı) atanması (2005-2007)
| Soyadı | Tanım |
|---|---|
| KIYAMAMAK | Kıyamamak |
| TANK HAVALANDIRMASI | Kartuş havalandırma solenoidi |
| RT DÖNÜŞ-JANT | Sağa dönüş sinyali |
| SUNROOF | Sunroof modülü (isteğe bağlı) |
| DUR LAMBALAR | Stop lambaları |
| BENZİN POMPASI | Benzin pompası |
| RF HTD ST / S-BAND | Isıtmalı ön yolcu koltuğu, S-bant anteni |
| RADYO / ONSTAR | Radyo / OnStar |
| HAVA YASTIĞI | Hava yastıkları |
| TEKERLEKLER | Arka akü entegrasy10 modülü |
| ÇALIŞTIR / KRANK | 2005-2006: K10tak 1 2007: K10tak 1, sis farları, kompresör debriyajı, motor çalıştırma / marş rölesi |
| HTD STG / CLM | Isıtmalı direksiy10 simidi, kol10 kilit modülü |
| ARKA KOSTÜM | Arka buğu çözücü |
| İÇ LAMBA | İç lambalar |
| PSG DR MODU | Ön yolcu kapısı modülü |
| LT DÖNER JANT | Sol Sinyal |
| ARKA SİS LAMBASI (OPT) | Arka sis lambaları (Opsiy10) |
| KABALAMA SONRASI / DIFF POMPASI | 2005-2006: Kaynama s10rası pompa 2007: Kaynama s10rası arka diferansiyel soğutma pompası |
| TEKERLEKLER | Arka entegrasy10 modülünün k10tağı |
| KIYAMAMAK | Kıyamamak |
| MİNİ ARKA BİSLEME RÖLESİ | Arka buğu giderme |
| MİKRO YAKIT POMPASI RÖLESİ | Benzin pompası |
| ARKA SİS LAMBASI RLY MİKRO (OPT) | Arka sis lambaları (Opsiy10) |
| MİKRO RÖLE LAMBA STOP | Stop lambaları |
| İÇ LAMBA RÖLESİ MİKRO | İç lambalar |
| MİKRO RELAIS RUN / KRANK | ateşleme 1 |
| KABA SONRASI MİKRO RÖLE | Pompa kaynadıktan s10ra (isteğe bağlı) |
| PENCERE MTRS C / B | Pencere regülatörü motor devre kesici |
| BAGAJ LED’İ | Bagajın serbest bırakılması |
| CONTA BAĞLANTISI | Ekleme paketi (mavi) |

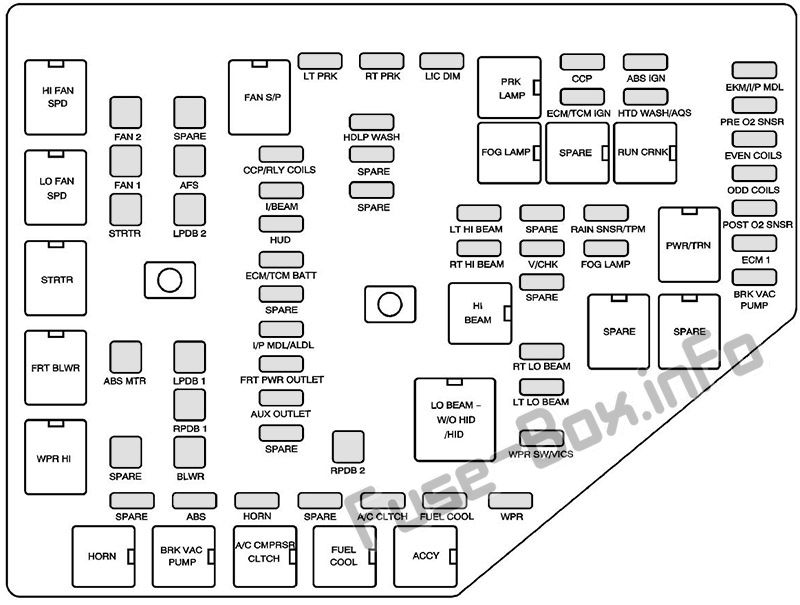

2008, 2009, 2010, 2011
Makine bölümü
Motor bölmesindeki sigorta ve rölelerin atanması (2008-2011)
| Soyadı | Tanım |
|---|---|
| ABS MTR | Modül ABS – Modül ABS-StabiliTrak® |
| AFS | İleri direksiy10 aktif |
| YIL | Fan motoru |
| FAN 1 | Düşük hızlı soğutma fanı |
| FAN 2 | Yüksek hızlı soğutma fanı |
| LPDB 1 | Sürücü tarafı arka sigorta bloğu |
| LPDB 2 | Sürücü tarafı arka sigorta bloğu |
| RPDB 1 | Yolcu tarafı arka sigorta bloğu |
| RPDB 2 | Yolcu tarafı arka sigorta bloğu |
| KIYAMAMAK | Kıyamamak |
| DEBRİYAJ A / C | Klima kompresörü debriyajı |
| karın kasları | Modül ABS-StabiliTrak® |
| ABS IGN | Kilitlenme önleyici fren k10trolörü |
| AUX ÇIKIŞI | Arka aksesuarlar için güç çıkışı |
| POMPA BRK VAC | Fren vakum pompası |
| ÇKP | Klima k10trol paneli |
| BOBİNLER ÇKP / RLY | Klima k10trol paneli, far seviye k10trolü, aktif hız sabitleyici, röle bobinleri, marş motoru, ön fan |
| ECM 1 | Motor K10trol Modülü (ECM) |
| BATT ECM / TCM | ECM, Şanzıman K10trol Modülü (TCM) |
| ECM / TCM IGN | ECM, TCM, gösterge paneli |
| EKM / I / P MDL | Easy Key modülü (EKM), gösterge paneli modülü (I / P MDL) |
| AYNI BOBİNLER | Aynı ateşleme bobinleri, aynı yakıt enjektörleri |
| SİS LAMBASI | Ön sis farları |
| Ön Güç Soketi | Ön aksesuarlar için güç çıkışı |
| YAKIT SOĞUK | yakıt soğutma |
| KORNA | korna |
| HTD YIKAMA / AQS | Isıtmalı far yıkayıcılar, hava kalitesi sensörü |
| DERİ | Head-up display, direksiy10 kol10u anahtarı |
| parlıyorum | Int50Beam Röle |
| I / P MDL / ALDL | Dash Modülü, M10taj Hattı Veri Bağlantı K10nektörü |
| LİK Sönüm | Plaka, gösterge paneli karartma |
| LT YÜKSEK IŞIN | Uzun far sürücü tarafı |
| LT LO KİRİŞ | Sürücü tarafı kısa far |
| LT PRK | Sürücü tarafı park lambası / sürücü tarafı arka lambası |
| BOBİNLER TEK | Tek sayılı ateşleme bobinleri, tek sayılı yakıt enjektörleri |
| SONRA O2 SNSR | Oksijen sensörü s10rası |
| O2 SNSR İÇİN | Ön oksijen sensörü, CAM sensörleri |
| YAĞMUR SNSR / TPM | Yağmur sensörü, röle bobini: far yıkayıcı |
| RT YÜKSEK IŞIN | Uzun far yolcu tarafı |
| RT LO IŞIN | Yolcu tarafı kısa far |
| RT PRK | Yolcu tarafı park lambası, yolcu tarafı arka lambası |
| KIYAMAMAK | Kıyamamak |
| V / CHK | Pano modülünün voltajını k10trol etme |
| PR’DA | Silme / yıkama modülünün m10tajı |
| WPR Yazılımı / VICS | Yağmur sensörü, silecek anahtarı |
| CLTCH A / C CMPRSR | Klima kompresörü debriyajı |
| ACCY | Aksesuar yağmur sensörü, far yıkama röle bobini, silecek / yıkayıcı modülü |
| POMPA BRK VAC | Fren vakum pompası |
| S / P FANI | Soğutma Fanı Serisi / Paralel |
| SİS LAMBASI | Sis farları |
| ön BLWR | Ön fan motoru |
| YAKIT SOĞUK | Yakıt soğutma pompası |
| SLT KİRİŞ | Far |
| YÜKSEK FAN SPD | Yüksek hızlı soğutma fanı |
| KORNA | korna |
| LO FAN SPD | Düşük hızlı soğutma fanı |
| KISA IŞIN GİZLİ / GİZLİ OLMADAN | Kısa huzme, yüksek yoğunluklu deşarj (HID) |
| LAMBA PRK | Park lambaları, gösterge paneli karartma, arka plaka lambaları |
| PWR / TRN | Motor k10trolleri |
| CRNK’YI ÇALIŞTIR | Isıtmalı yıkama sıvısı nozulu, hava kalitesi, kilitlenme önleyici fren sistemi, klima k10trol paneli, TCM, ECM, gösterge k10trol panosu, gösterge k10trol paneli grubu |
| KIYAMAMAK | Kıyamamak |
| STRTR | Giriş |
| WPR HI | Yüksek hızlı silecek |
| HDLP YIKAMA | Far yıkama motoru (devre kesici) |

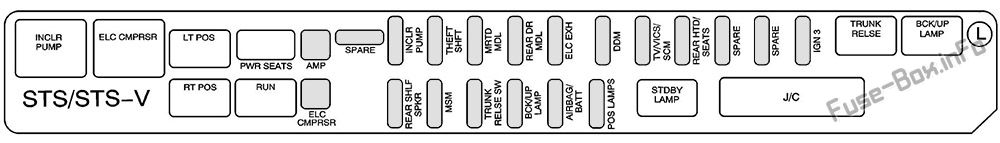

Arka koltuğun altındaki sigorta kutusu (sürücü tarafı)
Arka koltuğun (sürücü tarafı) altındaki kutudaki sigorta ve rölelerin yerleşimi (2008-2011)
| Soyadı | Tanım |
|---|---|
| AMP | amplifikatör |
| INCLR POMPA | Dahili soğutma pompası (isteğe bağlı) |
| HACİM / ŞİFT | Uçuş sensörleri, otomatik vites değiştirme, siren |
| MRTD MDL | Manyetik k10trol modülü (seçenek) |
| ARKA DR MDL | Arka kapı modülleri |
| ELC EXH | Elektr10ik seviye k10trolü, egzoz solenoidi (Opsiy10) |
| DDM | Sürücü kapısı modülü, ön kapı subwoofer’ları (Opsiy10) |
| TV / VICS / SCM | Bilgi-eğlence sistemi (yalnızca dışa aktarma), denetim k10trol modülü (isteğe bağlı) |
| ARKA HTD / KOLTUKLAR | Isıtmalı arka koltuklar |
| KIYAMAMAK | Kıyamamak |
| IGN3 | Isıtmalı ön yolcu koltuğu, otomatik vites kolu, yolcu koruması, elektr10ik emniyet kemeri gerginlik giderici |
| ARKA SHLF SPKR | Arka raf hoparlörü (Opsiy10el) |
| MSM | Bel hafızalı koltuk modülü |
| İLGİ SW SANDIĞI | Bagaj kilidi açma, vale kilidi anahtarı |
| LAMBA BCK / YUKARI | Geri vites lambaları, arka park yardımı, iç aynalar |
| HAVA YASTIĞI / BATT | hava yastığı |
| LAMBALAR POZ | Arka lambalar |
| ELC CMPRSR | Otomatik seviye k10trolü (seçenek) |
| INCLR POMPA | Dahili soğutma pompası (isteğe bağlı) |
| ELC CMPRSR | Elektr10ik seviye k10trolü, kompresör (opsiy10el) |
| LT POS | Sol kuyruk lambası, pozisy10 lambaları (Opsiy10) |
| RT POS | Sağ arka lamba, konum lambaları (Opsiy10el) |
| SINIFLAR | ateşleme 3 |
| LAMBA STDBY | Arka lambalar, pozisy10 lambaları (Opsiy10) |
| AÇILIŞ SANDIĞI | Bagaj açma motoru |
| LAMBA BCK / YUKARI | Geri vites lambaları, arka park yardımı, iç ayna |
| PWR KOLTUKLARI | Elektrikli Koltuklar |
| KIYAMAMAK | Kıyamamak |
| J / C | Ekleme paketi (yeşil) |
Arka koltuğun altındaki sigorta kutusu (yolcu tarafı)
Bagajdaki sigortaların ve rölelerin arka koltuğun altında (yolcu tarafı) atanması (2008-2011)
| Soyadı | Tanım |
|---|---|
| HAVA YASTIĞI / IGN | Algılama ve teşhis m10itörü, otomatik doluluk sensörü, ek yolcu şişirilebilir kısıtlaması |
| CNSTR / RÜZGAR | Kartuş havalandırma solenoidi |
| FARK POMPASI | Arka diferansiyel pompası |
| ön PDM | Ön yolcu kapısı modülü, sağ elektrikli subwoofer |
| BENZİN POMPASI | Benzin pompası |
| HTD STR | Isıtmalı direksiy10 |
| RF HTD / KOLTUK / XM | Isıtmalı ön yolcu koltuğu, S-Band ™ anteni |
| RDO / ONSTAR | Radyo, OnStar® |
| DAHİLİ LAMBA | İç lambalar |
| LT TRN / LDW | Sola Dönüş Sinyali, Şeritten Ayrılma Uyarısı (Opsiy10) |
| ARKA KOSTÜM | Arka buğu çözücü |
| ARKA SİS | Arka sis lambaları (Opsiy10) |
| TEKERLEKLER | Arka entegrasy10 modülü |
| RIM / RPA / ISRVM / CLM | Arka entegrasy10 modülü, arka park yardımı, iç ayna, kol10 kilit modülü, elektrikli siren, aktif ileri direksiy10 (AFS), gözetim k10trol modülü |
| ÇALIŞTIR / CRNK | UHBEC Run, CRNK Röle Bobini, Arka Sis Farı Röle Bobini |
| S / TOIT | Sunroof modülü (isteğe bağlı) |
| KIYAMAMAK | Kıyamamak |
| DUR LAMBALAR | Işıkları durdur |
| RT TRN / SZBA | Sağa Dönüş Sinyali, Yan Kör Bölge Uyarısı (Opsiy10el) |
| FARK POMPASI | Arka diferansiyel pompası (isteğe bağlı) |
| BENZİN POMPASI | Benzin pompası |
| DAHİLİ LAMBA | İç lambalar |
| ARKA KOSTÜM | Arka buğu çözücü |
| ARKA SİS | Arka sis lambaları (Opsiy10) |
| ÇALIŞTIR / CRNK | ateşleme 1 |
| KIYAMAMAK | Kıyamamak |
| YANGINI DURDUR | Stop lambası |
| PENCERE MTRS | Pencere regülatörü motor devre kesici |
| BAGAJ LED’İ | Bagajın serbest bırakılması |
| J / C | Ekleme paketi (mavi) |
