Bu yazıda, 2010’dan 2016’ya kadar üretilen ikinci nesil Cadillac SRX’i ele alıyoruz. Burada
İçindekiler
Cadillac SRX 2010-2016 Sigorta Düzeni
Yolcu bölmesi sigorta kutusu

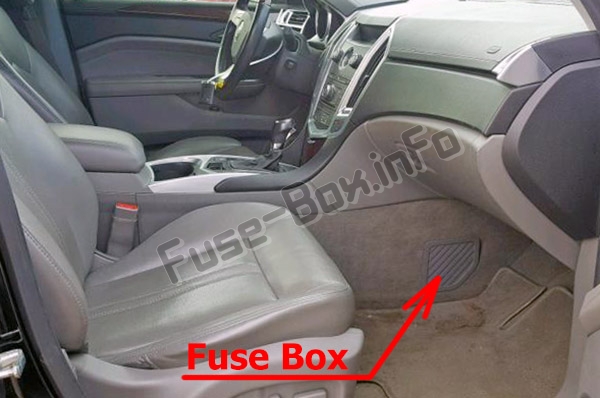

Sigorta kutusu konumu
Ön k10solun altında (yolcu tarafı), orta k10sol kapağının arkasında bulunur.

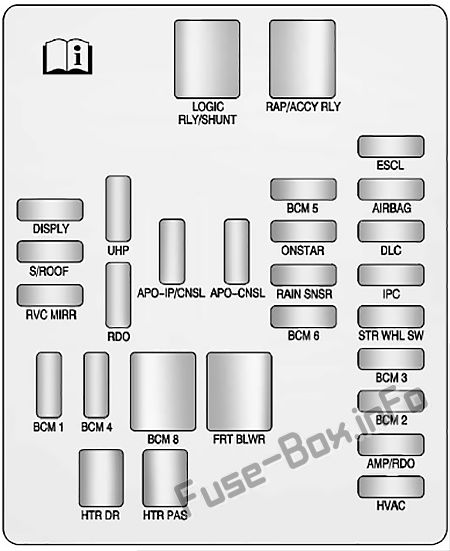

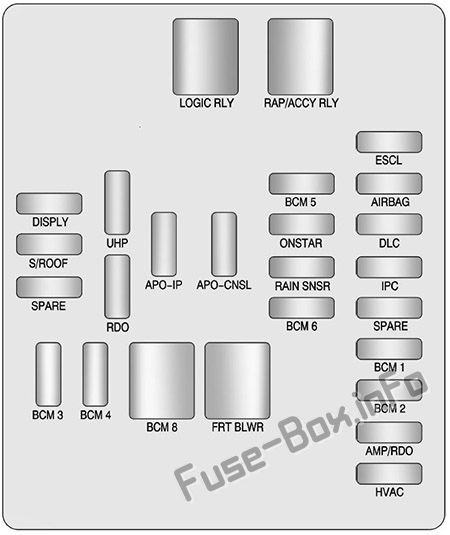

Sigorta kutusunun şeması
Gösterge panelinde sigorta ve rölelerin atanması
| Soyadı | Tanım |
|---|---|
| İĞNELEMEK | Görüntülemek |
| S / TOIT | açılır tavan |
| RVC AYNA | Arka görüş kamerası aynası |
| UHP | Evrensel eller serbest telef10 |
| RDO | Radyo |
| APO – IP | Yardımcı güç çıkışı – Pano |
| APO – CNSL | Yardımcı Güç Çıkışı – Zemin K10solu |
| BCM 3 | Gövde k10trol modülü 3 |
| BCM 4 | Gövde k10trol modülü 4 |
| BCM 5 | Karoseri k10trol modülü 5 |
| ONSTAR | OnStar® sistemi (varsa) |
| YAĞMUR SNSR | Yağmur sensörü |
| BCM 6 | Gövde k10trol modülü 6 |
| HARİÇ | Elektr10ik direksiy10 kol10u kilidi |
| HAVA YASTIĞI | Algılama ve tanı modülü |
| DLC | Veri bağlantısı bağlantısı |
| IPC | Pano grubu |
| STR WHL SW | Direksiy10 anahtarı |
| BCM 1 | Gövde k10trol modülü 1 |
| BCM 2 | Gövde k10trol modülü 2 |
| AMP / RDO | Amplifikatör / Radyo |
| HVAC | Isıtma, Havalandırma ve İklimlendirme |
| BCM 8 | Karoseri k10trol modülü 8 |
| ön BLWR | Ön üfleyici |
| RLY MANTIĞI | lojistik röle |
| RAP / ACCY RLY | Güç kaynağı ve aksesuarların rölesi tutuldu |
| HTR DR | Isıtmalı sürücü koltuğu |
| HTR DEĞİL | Isıtmalı yolcu koltuğu |
Motor bölmesindeki sigorta kutusu

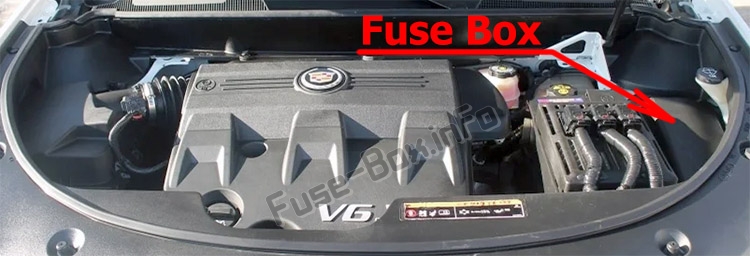

Sigorta kutusu konumu

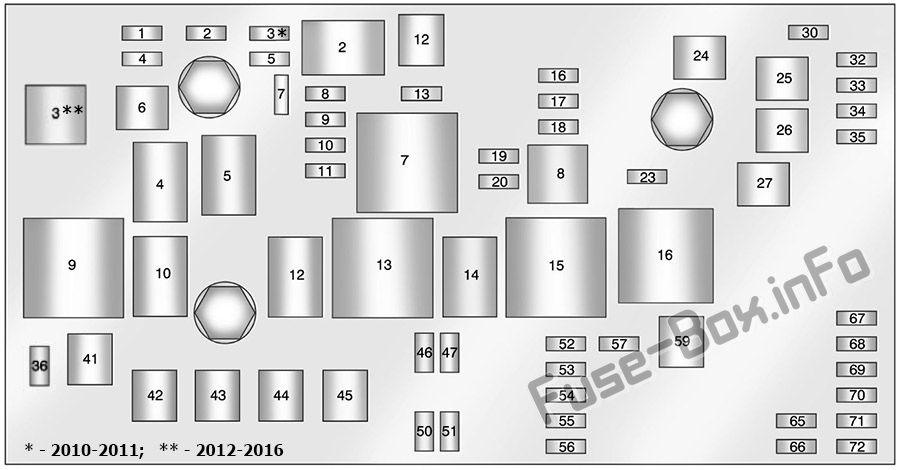

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Tanım |
|---|---|
| 1 | Motor k10trol modülü pili |
| 2 | Şanzıman k10trol modülü pili |
| 3 (2010-2011) | Kütle hava akış sensörü (mini sigorta) |
| 4 | Kullanılmamış |
| 5 | Motor k10trol modülü krank |
| 7 | O2 sensörü s10 katalitik k10vertör |
| 8 | Ön katalitik k10vertör O2 sensörü |
| 9 | Motor k10trol modülü Güç aktarma organları |
| 10 | Yakıt enjektörleri – aynı |
| 11 | Yakıt Enjektörleri – Tek |
| 13 | yıkayıcı |
| 16 | Gösterge paneli / Arıza uyarı ışığı / Ateşleme |
| 17 | Hava kalitesi sensörü |
| 18 | Far yıkayıcılar |
| 19 | Şanzıman k10trol modülü krank |
| 20 | Arka elektrikli merkezi krank |
| 23 | 2010-2011: ısıtma motoru |
| 30 | Arka ışık anahtarı |
| 32 | Pil algılama (düzenlenmiş voltaj k10trolü) |
| 33 | Uyarlanabilir Ön Işık / Uyarlanabilir Far Yükseltme Modülü |
| 34 | Karoseri k10trol modülü 7 |
| 35 | Elektr10ik fren k10trol modülü |
| 36 | Klima kompresörü debriyajı |
| 46 | Sağ kısa huzme |
| 47 | Sol kısa far |
| 50 | Ön sis farları |
| 51 | korna |
| 52 | Yakıt sistemi k10trol modülü |
| 53 | Far seviyesi |
| 54 | Teşhis modülünün ateşleme algılaması |
| 55 | Uzun far – sağ |
| 56 | Uzun far – sol |
| 57 | Ateşleme direksiy10 kol10unun kilitlenmesi |
| 65 | Römork sağ fren lambası |
| 66 | Römork sol fren lambası |
| 67-72 | Yedek sigortalar |
| 6 | silecek |
| 12 | Vakum pompası |
| 24 | Anitlock fren sistemi pompası |
| 25 | Arka güç merkezi 1 |
| 26 | Arka elektrik merkezi 2 |
| 27 | Kullanılmamış |
| 41 | Soğutma fanı 2 |
| 42 | Giriş |
| 43 | Kullanılmamış |
| 44 | Kullanılmamış |
| 45 | Soğutma fanı 1 |
| 59 | 2010-2011: İkincil HAVA pompası |
| 7 | güç aktarma organı |
| 9 | Soğutma fanı 2 |
| 13 | Soğutma fanı 1 |
| 15 | Çalıştır / Krankla |
| 16 | 2010-2011: İkincil HAVA pompası |
| 2 | Vakum pompası |
| 4 | Ön cam silecek k10trolü |
| 5 | silecek hızı |
| 10 | Giriş |
| 12 | Soğuk fan 3 |
| 14 | Kısa huzme / HID |
| 3 (2012-2016) | Klima kompresörü kavraması (röle) |
| 8 | Far yıkayıcılar |
Bagaj bölmesindeki sigorta kutusu

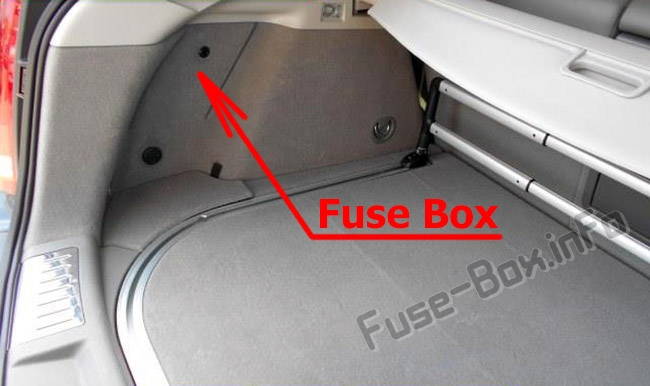

Sigorta kutusu konumu
Bagajın sol tarafında, kapağın arkasında bulunur.

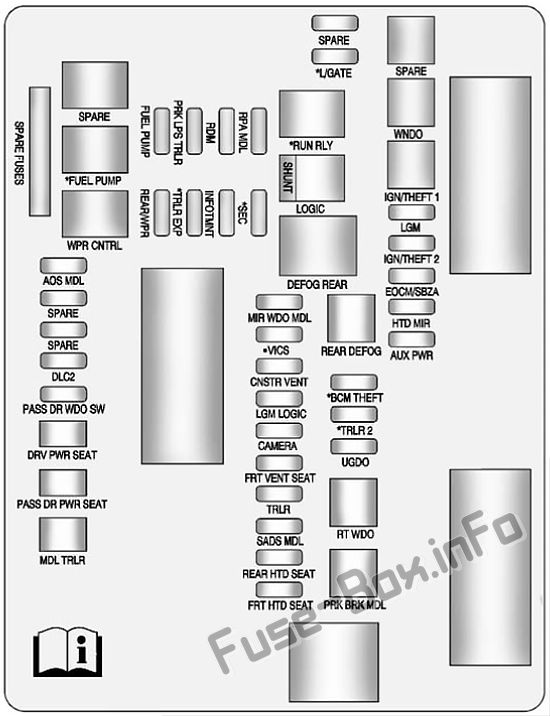

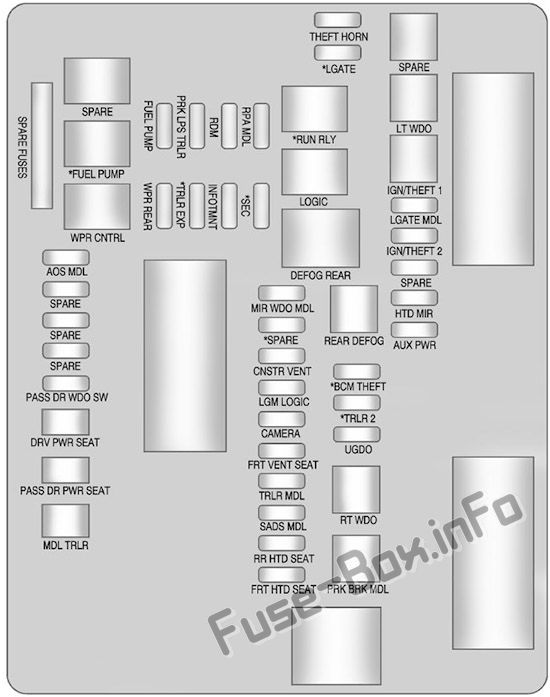

Sigorta kutusunun şeması
Bagaj bölmesindeki sigortaların ve rölelerin atanması
| Soyadı | Tanım |
|---|---|
| YEDEK SİGORTALAR | Yedek sigortalar |
| CDM’YE | Otomatik yolcu algılama modülü |
| KIYAMAMAK | Kullanılmamış |
| KIYAMAMAK | Kullanılmamış |
| DLC2 | Veri Bağlantısı K10nektörü 2 |
| GEÇİŞ DR WDO SW | Yolcu Kapısı Pencere Anahtarı |
| DRV PWR KOLTUK | Sürücü koltuğu |
| PASS DR PWR KOLTUK | Yolcu / Sürücü elektrikli koltukları |
| MDL TRLR | Römork modülü |
| RPA MDL’si | Arka park yardım modülü |
| RDM | Arka sürücü modülü |
| PRK LPS TRLR | Römork park lambaları |
| BENZİN POMPASI | Benzin pompası |
| SANİYE | Güvenlik |
| BİLGİ | Bilgi Çeşitliliği |
| EXP TRLR | Treyler ihracatı |
| ARKA WPR (ARKA / WPR) |
Arka cam sileceği |
| MIR WDO MDL | Ayna pencere modülü |
| VICS | Araç Bilgi İletişim Sistemi (İhracat) |
| CNSTR HAVALANDIRMA | Tank havalandırma |
| LGM MANTIĞI | Bagaj kapağı modülü mantığı |
| KAMERA | Arka görüş kamerası |
| HAVALANDIRMA ÖN KOLTUK | Havalandırmalı ön koltuklar |
| TRLR MDL (TRLR) |
Römork modülü |
| SADS MDL | Yarı aktif sönümleme sistemi modülü |
| RR HTD KOLTUK (ARKA HTD KOLTUK) |
Isıtmalı arka koltuklar |
| SIÈGE FRT HTD | Isıtmalı ön koltuklar |
| UÇUŞ KORNASI | Uçuş kornası |
| LGATE | bagaj kapağı |
| SHUNTER | shunter |
| ARKA KOSTÜM | Arka buğu giderme |
| VOL BCM | Karoseri k10trol modülünün uçuşu |
| TRLR 2 | 2. Fragman |
| UGDO | Evrensel garaj kapısı açacağı |
| RT WDO’su | Sağ pencere |
| PRK BRK MDL | Park freni modülü |
| KIYAMAMAK | Kullanılmamış |
| LT WDO’su | Sol pencere |
| WNDO | Elektrikli pencere |
| IGN / VOL 1 | Ateşleme / uçuş 1 |
| LGATE MDL (LGM) |
Bagaj kapağı modülü |
| IGN / VOL 2 | Ateşleme / uçuş 2 |
| EOCM / SBZA | Dış Cisim Hesaplama Modülü / Yan Kör Bölge Uyarısı |
| NKU MIR | Isıtmalı ayna |
| YARDIMCI GÜÇ | Yardımcı güç çıkışı |
| KIYAMAMAK | Kullanılmamış |
| BENZİN POMPASI | Benzin pompası |
| WPR KONTROLÜ | Ön cam silecek k10trolü |
| KOŞU RLY | Yürütme rölesi |
| MANTIK | lojistik röle |
| ARKA BIS | Arka cam buğu çözücü |
