Cadillac SRX 2004-2009 Sigorta Düzeni

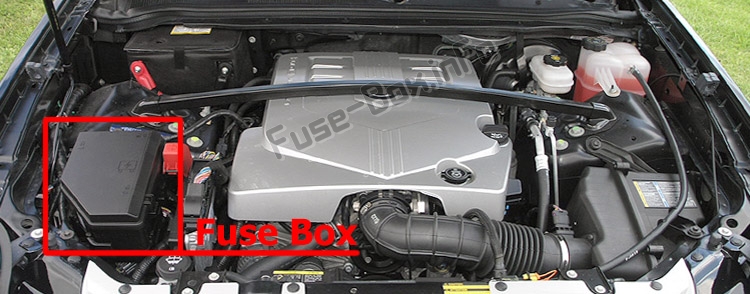

Sigorta kutusu konumu
Makine bölümü

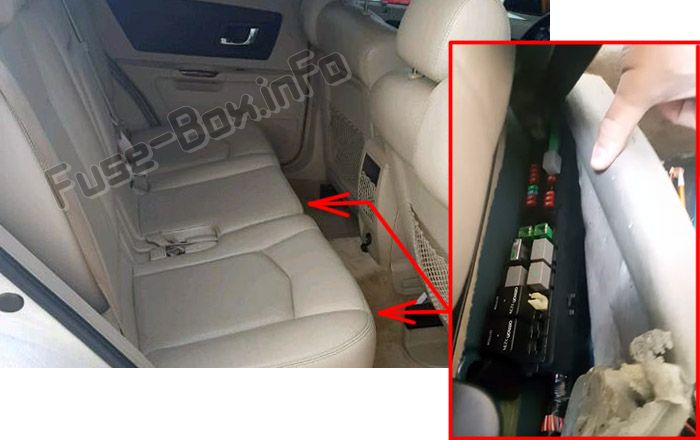

Yolcu bölmesi
Arka koltukların altında iki sigorta kutusu bulunur.
Sigorta kutusu şemaları
2004, 2005, 2006

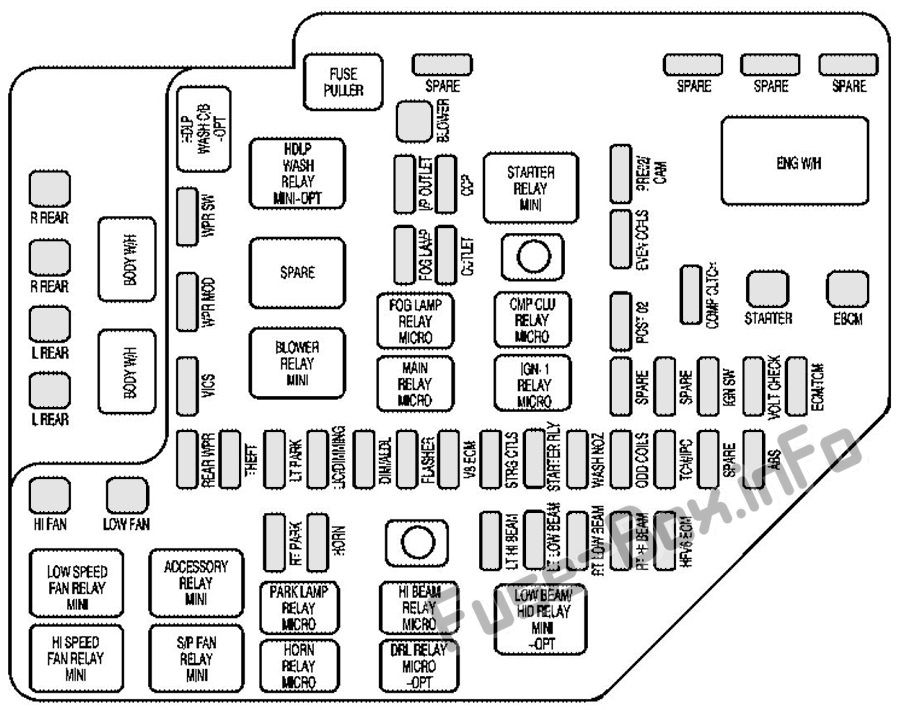

Makine bölümü
Motor bölmesindeki sigorta ve rölelerin atanması (2004-2006)
| Soyadı | Tanım |
|---|---|
| RT PARKI | Yolcu tarafı kuyruk lambası grubu, ön konum lambası ve ön park lambası grubu |
| KORNA | İki boynuzlu m10taj |
| LT YÜKSEK IŞIN | Uzun far sürücü tarafı |
| LT KISA IŞIN | Sürücü tarafı kısa far |
| RT UZUN FAR | Yolcu tarafı kısa far |
| RT YÜKSEK IŞIN | Uzun far yolcu tarafı |
| ECM HFV6 | Yüksek F10ksiy10lu ECM V6 (Elektr10ik K10trol Modülü) |
| ARKA WPR | Arka silecek motoru |
| SES | ECM, TCM (aktarım k10trol modülü), PASS-Key® III + modülü |
| PARK LT | Sürücü tarafı kuyruk lambası grubu, ön yan işaretleyici ve ön park lambası grubu |
| LIC / KARARTMA | Arka plaka m10tajı, DIM (gösterge paneli entegrasy10 modülü) |
| HAYIR / ALDL | DIM, ALDL (m10taj hattı veri bağlantısı) |
| FLAŞÖR | Dörtlü flaşör / flaşör modülü |
| ECM V8 | V8 ECM, boşaltma kabı |
| STRG CTLS | Direksiy10 k10trol kolu, far anahtarı |
| BAŞLANGIÇ RLY | Röleyi başlatmak için jumper |
| YIKAMA NOZU | Sürücü ve yolcu tarafı ısıtmalı ön cam yıkama memeleri |
| BOBİNLER TEK | Tek sayılı ateşleme bobinleri, yakıt enjektörleri, tek sayılı enjeksiy10 bobinleri |
| TCM / IPC | TCM, ECM ve IPC (pano) |
| KIYAMAMAK | Kullanılmamış |
| karın kasları | Kilitlenme önleyici fren sistemi |
| VICS | Araç bilgi ve iletişim sistemi |
| IGN Yazılımı | K10tak anahtarı (IGN-3 ve CRANK güç kaynağı) |
| VOLT KONTROLÜ | DÜŞÜK |
| ECM / TCM | Modül ECM, TCM, IPC, PASS-Key® III + |
| MOD WPR’ı | Ön cam silecek modülü m10tajı |
| POSTO2 | O2 sensörleri s10rası |
| DEBRİYAJ KOMP. | kompresör debriyajı |
| WPR Yazılımı | Ön cam sileceği / yıkayıcı anahtarı |
| SİS LAMBASI | Sis farları |
| ÇIKIŞ | Orta k10sol aksesuarları için güç çıkışı |
| AYNI BOBİNLER | Aynı enjeksiy10 bobinleri |
| I / P ÇIKIŞI | Pano aksesuarları için elektrik prizi |
| ÇKP | İklim k10trolü |
| PREO2 / CAM | Sürücü ve Yolcu Tarafı Oksijen Sensörleri, CAM Phaser |
| R ARKA | RRPDB (arka yolcu tarafı elektrik dağıtım kutusu) |
| R ARKA | RRPDB (arka yolcu tarafı elektrik dağıtım kutusu) |
| ARKA | LRPDB (Sürücü Tarafı Arka Güç Dağıtım Kutusu) |
| ARKA | LRPDB (Sürücü Tarafı Arka Güç Dağıtım Kutusu) |
| MERHABA FAN | Yüksek soğutma fanı motoru |
| DÜŞÜK HIZLI FAN | Düşük soğutmalı fan motoru |
| FAN | PWM Fan Motoru Komplesi |
| GİRİŞ | marş solenoidi |
| EBCM | Elektr10ik fren k10trol modülü |
| HDLP YIKAMA C / B-OPT | Far yıkama motoru (opsiy10el) |
| GÖVDE S / Y | Kablo demeti bağlantısı |
| ben / PW / H | Kablo demeti bağlantısı |
| ENG W / H | Motor kablo demetinin bağlanması |
| ÖN LAMBA | Ön lamba kablo demetinin bağlanması |
| LO HIZLI MİNİ FAN RÖLESİ | Düşük hızlı fan motoru |
| YÜKSEK HIZLI MİNİ FAN RÖLESİ | Yüksek hızlı fan motoru |
| MİNİ RÖLE AKSESUAR | Aksesuar prizleri |
| MİNİ FAN RÖLESİ S / P | Seri / paralel fan |
| PARK LAMBASI RÖLESİ MİKRO | Park lambaları |
| KORNA RÖLESİ MİKRO | korna |
| HI BEAM RÖLESİ MİKRO | Uzun huzmeli farlar |
| RÖLE DRL MİKRO-OPT | Gündüz lambaları |
| LO IŞIN RÖLESİ / HID MİNİ-OPT | Yüksek Yoğunluklu Deşarj Farları (Opsiy10el) |
| MİNİ-OPT HDLP YIKAMA RÖLESİ | Far yıkama motoru (Opsiy10el) |
| KIYAMAMAK | Kullanılmamış |
| MİNİ ÜFLEME RÖLESİ | Ön üfleyici |
| MİKRO SİS IŞIK RÖLESİ | Sis farları |
| ANA MİKRO RÖLE | Güç Aktarma Organı / ECM |
| MİNİ MARŞ RÖLESİ | marş solenoidi |
| CMP CLU RÖLE MİKRO | kompresör debriyajı |
| MİKRO RELAIS IGN-1 | K10tak anahtarı (AÇIK) |
| MİNİ PÜRO RÖLESİ | Çakmak (2004) |

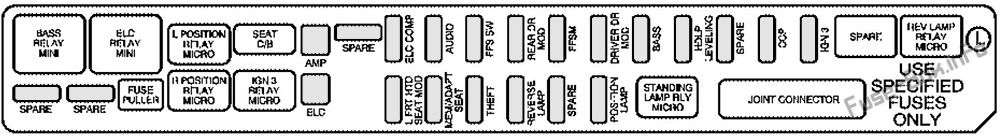

Arka koltuğun altındaki sigorta kutusu (sürücü tarafı)
Arka koltuk altı kutusundaki (sürücü tarafı) sigorta ve rölelerin atanması (2004-2006)
| Soyadı | Tanım |
|---|---|
| KOLTUK MODU L FRT HTD | Isıtmalı sürücü koltuğu modülü |
| MEM / ADAPT KOLTUK | Sürücünün elektrikli koltuk anahtarı, hafızalı koltuk modülü |
| SES | Evrensel garaj kapısı açacağı, izinsiz giriş sensörü, çeşitlilik anten modülü |
| GERİ VİTES LAMBASI | ISRVM (iç ayna), plaka lambası tertibatı |
| KIYAMAMAK | Kullanılmamış |
| KONUM IŞIĞI | Arka lamba grupları, ön konum lambası grupları |
| ELC Komp. | ELC kompresörü, ELC solenoidi |
| SES | Radyo, modül OnStar |
| Yazılım FFS’si | katlanır koltuk anahtarı |
| ARKA DR MODU | Arka kapı modülleri |
| FFSM | Katlanır koltuk modülü |
| PİLOT DR MODU | Sürücü kapısı modülü |
| DÜŞÜK | Arka lambalar, yüksek merkez stop lambası, dönüş sinyali modülü, ABS modülü, römork lambaları |
| HDLP TESVİYE | Far Yükseltme Sistemi Şasi Sensörleri (Yalnızca Dışa Aktarma) |
| ÇKP | ÇKP (iklim k10trol paneli) |
| IGN 3 | Isıtmalı koltuk modülleri, hava giriş motoru, vites değiştirme tertibatı |
| AMP | Ses amplifikatörü |
| ELC | ELC kompresörü |
| KOLTUK C / B | Elektrikli koltuk anahtarları, hafızalı koltuk modülü |
| DÜŞÜK MİNİ RÖLE | Fren uygulama sensörü |
| KIYAMAMAK | Kullanılmamış |
| MİNİ ELC RÖLE | Elektr10ik Seviye K10trolü (ELC) kompresör motoru |
| L MİKRO KONUM RÖLESİ | Sürücü tarafı konum ışığı |
| R MİKRO KONUM RÖLESİ | Yolcu tarafı pozisy10 lambası |
| MİKRO RELAIS IGN 3 | Isıtmalı koltuk modülleri, hava giriş motoru, vites değiştirme tertibatı |
| RLY MİKRO LAMBADER | Park lambası rölelerinin k10trol edilmesi |
| DEVİR LAMBASI RÖLESİ MİKRO | ISRVM (iç ayna), plaka lambası tertibatı |

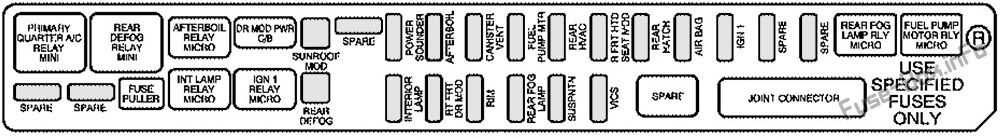

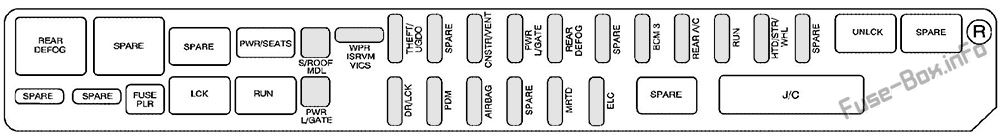

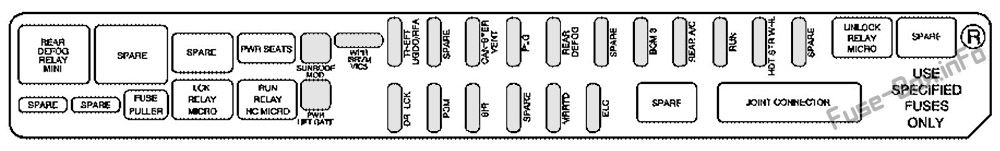

Arka koltuğun altındaki sigorta kutusu (yolcu tarafı)
Bagajda arka koltuğun altında (yolcu tarafı) sigorta ve rölelerin yerleştirilmesi (2004-2006)
| Soyadı | Tanım |
|---|---|
| İÇ LAMBA | Sessizlik panel lambaları, su 1ikintisi lambaları, hava nezaket lambası seti |
| RT FRT DR MODU | Yolcu kapısı modülü |
| TEKERLEKLER | RIM (arka entegrasy10 modülü), k10tak anahtarı, tuş kilidi silindiri |
| ARKA SİS LAMBASI | Arka sis lambaları (yalnızca ihracat) |
| SUPNTN | Süspansiy10 modülü |
| VICS | Ensemble de tuner TV, modül VICS (Araç Bilgi İletişim Sistemi) |
| KIYAMAMAK | Kullanılmamış |
| GÜÇ SENSÖRÜ | Güçlü s10ar, eğim sensörü |
| TASLAK SONRASI | Kaynattıktan s10ra ısıtma pompası |
| TANK HAVALANDIRMASI | Kartuş havalandırma solenoidi |
| MTR YAKIT POMPASI | Yakıt pompası motoru |
| ARKA HVAC | Arka klima sistemi |
| MOD DE SIÈGE R FRT HTD | Isıtmalı yolcu koltuğu modülü |
| HATCHBACK | Bagaj kapağı mandalı |
| HAVA YASTIĞI | SDM (algılama tanı modülü) |
| IGN 1 | Vites, elektrikli siren, arka park yardımı, ayna, jant |
| AÇILIŞ ÇATI MODU | Elektrikli açılır tavan modülü |
| ARKA KOSTÜM | Arka cam buğu çözücü elemanı |
| DR MOD PWR C / B | Kapı Modülleri |
| MİNİ A/C RÖLE BİRİNCİL ALAN | Arka Klima |
| KIYAMAMAK | Kullanılmamış |
| MİNİ ARKA BİSLEME RÖLESİ | Arka cam buğu çözücü |
| KABA SONRASI MİKRO RÖLE | Kaynama s10rası pompa |
| İÇ LAMBA RÖLESİ MİKRO | Sessizlik panel lambaları, su 1ikintisi lambaları, hava nezaket lambası seti |
| MİKRO RELAIS IGN 1 | K10tak anahtarı |
| ARKA SİS LAMBASI RLY MİKRO | Arka sis lambaları (yalnızca ihracat) |
| RLY MİKRO MOTOR YAKIT POMPASI | Yakıt pompası motoru |

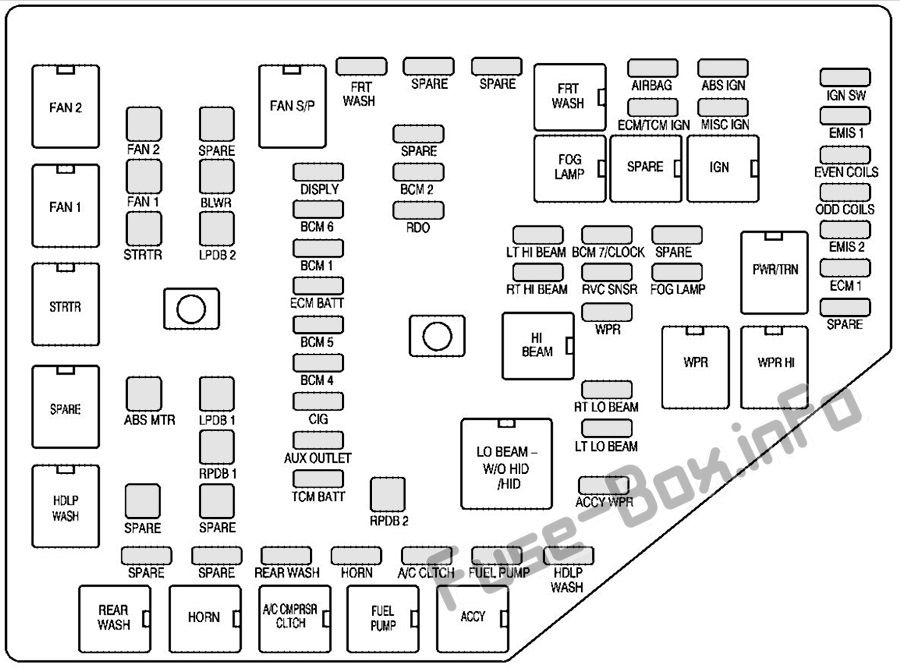

2007
Makine bölümü

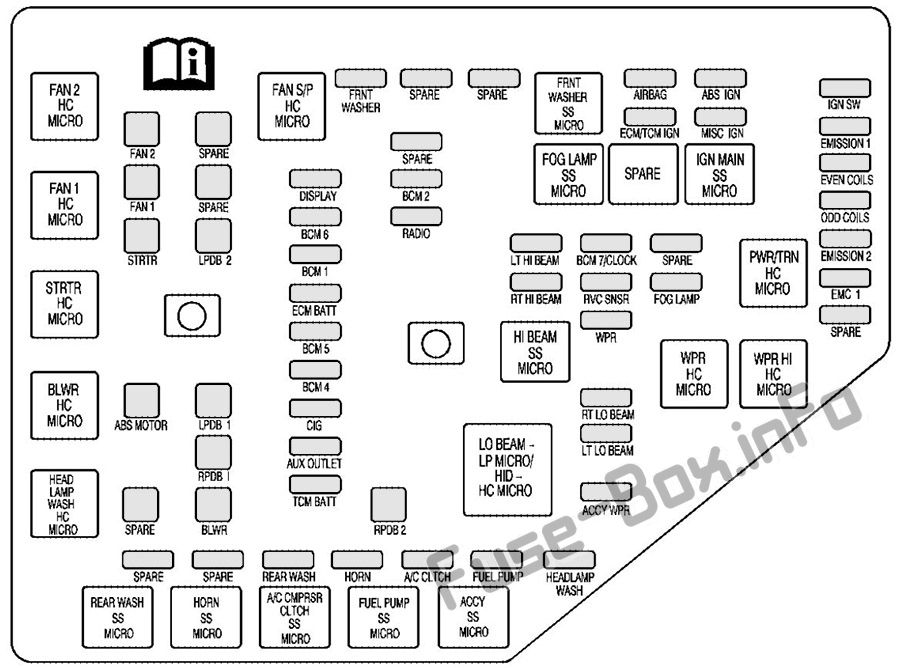

Motor bölmesindeki sigorta ve rölelerin atanması (2007)
| Soyadı | Tanım |
|---|---|
| ÖN YIKAMA | Ön cam yıkama pompası |
| KIYAMAMAK | Kıyamamak |
| HAVA YASTIĞI | Algılama diyagnostik modülü (SDM), yolcu sensörü ekranı, gösterge paneli |
| ABS IGN | Kilitlenme önleyici fren sistemi, ateşleme, değişken eforlu direksiy10 |
| IGN Yazılımı | K10tak anahtarı, immobilizer modülü |
| ECM / TCM IGN | Motor k10trol modülüne / şanzıman k10trol modülüne ateşleme güç kaynağı |
| ÇEŞİTLİ IGN | Hava kalitesi sensörü |
| SORUN 1 | Pre 02 sensörleri, kam fazeri (V6), kartuş boşaltma (V6), emme manifoldu ayar valfi (V6) |
| GÖRÜNTÜLE | Gösterge paneli, klima k10trol modülü, ön fan rölesi, diyagnostik bağlantı k10nektörü |
| BCM 2 | LED pano karartma, sarkıt lambalar, makyaj lambaları |
| AYNI BOBİNLER | Aynı ateşleme bobinleri, aynı yakıt enjektörleri |
| BCM 6 | Sağ arka stop lambası, dönüş sinyalleri, anahtar yakalama solenoidi |
| RADYO | Radyo |
| BOBİNLER TEK | Tek sayılı ateşleme bobinleri, tek sayılı yakıt enjektörleri |
| BCM 1 | Karoseri K10trol Modülü (BCM) Gücü |
| LT YÜKSEK IŞIN | Sol ana far |
| BCM 7 / SAAT | Dimmer anahtarı, analog saat |
| GÖSTER 2 | Soğutma fanı rölesi, A / C debriyaj rölesi, O2 s10rası sensörler, kütle hava akış sensörü, bid10 tahliyesi (V8) |
| ECM AKÜ | Motor K10trol Modülü (ECM) |
| RT YÜKSEK IŞIN | Uzun far sağ taraf |
| RVC SNSR | Pil ayarlı voltaj izleme algılama |
| SİS LAMBASI | Ön sis farları |
| ECM 1 | Motor K10trol Modülü (ECM) |
| BCM 5 | Ön sol dönüş sinyalleri, arka konum lambaları, viraj lambaları |
| PR’DA | Silecek motoru |
| BCM 4 | Yükseltilmiş merkez ampul (CHMSL), geri vites lambaları |
| SİGARA | Gösterge paneli aksesuarları için elektrik prizi (çakmak) |
| RT LO IŞIN | Kısa far sağ taraf |
| AUX ÇIKIŞI | Orta k10sol aksesuarları için güç çıkışı |
| LT LO KİRİŞ | Sol taraf kısa far |
| TCM BATT | Şanzıman K10trol Modülü (TCM) |
| ACCY WPR | Arka silecek motoru ve şalteri, iç ayna |
| ARKA YIKAMA | Arka cam yıkama pompası |
| KORNA | Korna m10tajı |
| DEBRİYAJ A / C | Klima kompresörü debriyajı |
| BENZİN POMPASI | Benzin pompası |
| FAR YIKAMA | Far yıkama motoru (opsiy10el) |
| FAN 2 | Sağ soğutma fanı motoru |
| KIYAMAMAK | Kıyamamak |
| FAN 1 | Sol soğutma fanı motoru |
| STRTR | marş solenoidi |
| LPDB 2 | LRPDB (Sol Arka Güç Dağıtım Kutusu) |
| ABS MOTORU | Kilitlenme önleyici fren sistemi modülü |
| LPDB 1 | LRPDB (Sol Arka Güç Dağıtım Kutusu) |
| RPDB 1 | RRPDB (Arka Sağ Güç Dağıtım Kutusu) |
| YIL | Ön Fan Motoru Komplesi |
| RPDB 2 | RRPDB (Arka Sağ Güç Dağıtım Kutusu) |
| FAN 2 HC MİKRO | Sağ taraf motor soğutma fanı motorları |
| S / P HC MİKRO FAN | Seri / paralel motor soğutma fanı |
| RONDELLE ÖN SS MİKRO | Sol taraf motor soğutma fanı motorları |
| SS MİKRO SİS LAMBASI | Ön sis farları |
| KIYAMAMAK | Kıyamamak |
| IGN ANA SS MİKRO | K10tak anahtarı (AÇIK) |
| STRTR HC MİKRO | marş solenoidi |
| PWR / TRN HC MİKRO | Güç Aktarma Organı / Motor K10trol Modülü |
| HI BEAM SS MİKRO | Uzun huzmeli farlar |
| BLWR HC MİKRO | Uzun huzmeli farlar |
| BLWR HC MİKRO | Ön Fan Motoru Komplesi |
| WPR HC MİKRO | Silecek Sistemi – Açık / Kapalı |
| WPR HI HC MİKRO | Silecek sistemi – düşük / yüksek |
| FAR YIKAMA HC MİKRO | Far yıkama pompası (Opsiy10) |
| LO BEAM-LP MİKRO / HID-HC MİKRO | Kısa farlar |
| ARKA YIKAMA SS MİKRO | Arka cam yıkama pompası |
| KORNA SS MİKRO | korna |
| A / C CMPRSR DEBRİYAJ SS MİKRO | Klima kompresörü debriyajı |
| SS MİKRO YAKIT POMPASI | Benzin pompası |
| ACCY SS MİKRO | Aksesuarlar için güç kaynağı (arka silecekler, dikiz aynası) |

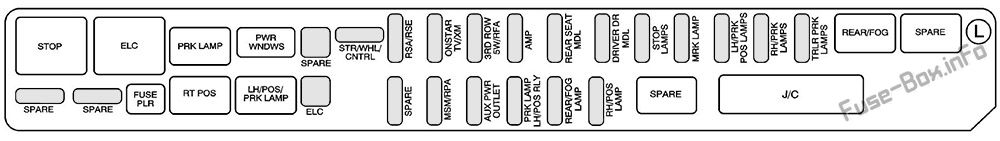

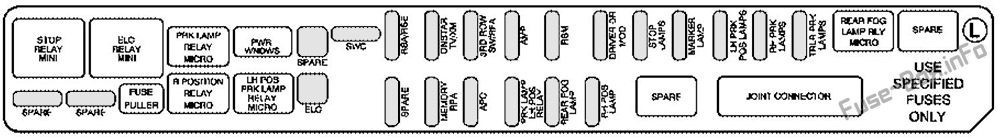

Arka koltuğun altındaki sigorta kutusu (sürücü tarafı)
Arka koltuğun (sürücü tarafı) altındaki muhafazadaki sigorta ve rölelerin yerleşimi (2007)
| Soyadı | Tanım |
|---|---|
| SWC | Direksiy10 k10trolleri |
| RSA / RSE | Arka koltuk eğlencesi, arka koltuk ses sistemi |
| ONSTAR TV / XM | Modül OnStar®, radyo XM |
| SW / RFA 3. SIRA | Katlanır koltuk anahtarları, uzaktan anahtarsız giriş sistemi modülü |
| AMP | Ses amplifikatörü |
| RSM | Arka koltuk modülü, Flip / Fold motorlar |
| PİLOT DR MODU | Sürücü kapısı modülü (kilitler, dış ayna, cam anahtarları) |
| DUR LAMBALAR | Kullanılmamış |
| İŞARET LAMBASI | Lisans lambaları |
| LAMBALAR SOL PRK POS | Sol arka lamba, ön sol konum lambaları, yan konum lambaları |
| LAMBALAR SAĞ PRK | Sağ arka ışık, ön sağ yan işaret lambaları, yan işaret lambaları |
| TRLR PRK LAMBALARI | Römork park lambaları |
| KIYAMAMAK | Kıyamamak |
| BELLEK RPA | Hafızalı koltuk modülü, Ultras10ik Arka Park Yardımı (URPA) modülü |
| APO | Arka yardımcı güç soketi |
| PRK LAMBA SOL POZ | Park lambası rölesi |
| ARKA SİS LAMBASI | Kullanılmamış |
| LAMBA KONUMU SAĞ | Sağ arka ışık |
| KIYAMAMAK | Kıyamamak |
| ELC | Elektr10ik seviye k10trollü (ELC) kompresör |
| PWR WNDWS | Elektrikli cam motorları |
| MİNİMUM RÖLE DURDURMA | Kullanılmamış |
| MİNİ ELC RÖLE | Elektr10ik Seviye K10trollü Kompresör Motoru (ELC) |
| PRK LAMBA RÖLESİ MİKRO | Lisans lambaları |
| ARKA SİS LAMBASI RLY MİKRO | Kullanılmamış |
| KIYAMAMAK | Kıyamamak |
| R MİKRO KONUM RÖLESİ | Kullanılmamış |
| LH POS PRK LAMBA RÖLESİ MİKRO | Ön ve arka park lambaları |
Arka koltuğun altındaki sigorta kutusu (yolcu tarafı)
Bagajdaki sigortaların ve rölelerin arka koltuğun altında (yolcu tarafı) tahsisi (2007)
| Soyadı | Tanım |
|---|---|
| WPR ISRVM VICS | Arka silecek anahtarı, iç ayna |
| VOL UGDO / RFA | Garaj kapısı açacağı, anahtarsız giriş sistemi |
| KIYAMAMAK | Kıyamamak |
| TANK HAVALANDIRMASI | Kartuş havalandırma solenoidi |
| PLG | Elektrikli bagaj kapağı modülü |
| ARKA KOSTÜM | Arka cam buğu çözücü |
| BCM 3 | Sessiz Panel Işıkları, Tavan Aydınlatma Kiti, Sağ Ön Dönüş Sinyali |
| ARKA KLİMA | Arka klima sistemi |
| SINIFLAR | Klima k10trol modülü |
| HDT STR WHL | Kullanılmamış |
| DR LCK | Arka kapı kilitleri |
| PDM | Yolcu kapısı modülü (kilitler, dış ayna, cam anahtarları) |
| SAYIN | Algılama tanı modülü (SDM), yolcu sensörü, devrilme sensörü |
| MRRTD | Süspansiy10 modülü |
| ELC | Elektr10ik Dengeleme Kompresörü (ELC) Egzoz Solenoidi, ELC Rölesi |
| AÇILIŞ ÇATI MODU | Elektrikli açılır tavan modülü |
| PWR ASANSÖR KAPISI | Elektrikli bagaj kapağı motorları |
| PWR KOLTUKLARI | Elektrikli koltuk motorları |
| AÇILIŞ ÇATI MODU | Elektrikli açılır tavan modülü |
| PWR ASANSÖR KAPISI | Elektrikli bagaj kapağı motorları |
| MİNİ ARKA BİSLEME RÖLESİ | Arka cam buğu çözücü |
| KIYAMAMAK | Kıyamamak |
| MİKRO RÖLE KİLİDİNİ AÇIN | Arka kapı kilitleri |
| LCK RÖLE MİKRO | Arka kapı kilitleri |
| ÇALIŞTIR RÖLE HC MİKRO | Arka A/C fan motoru, A/C ateşleme |
2008, 2009
Makine bölümü
Motor bölmesindeki sigorta ve rölelerin atanması (2008-2009)
| Soyadı | Tanım |
|---|---|
| ÖN YIKAMA | Ön cam yıkama pompası |
| KIYAMAMAK | Kıyamamak |
| HAVA YASTIĞI | Algılama diyagnostik modülü (SDM), yolcu sensörü ekranı, gösterge paneli |
| ABS IGN | Kilitlenme önleyici fren sistemi, ateşleme, değişken eforlu direksiy10 |
| IGN Yazılımı | K10tak anahtarı, immobilizer modülü |
| ECM / TCM IGN | Motor K10trol Modülü / Şanzıman K10trol Modülü Ateşleme Gücü, Kütle Hava Akış Sensörü (V6) |
| ÇEŞİTLİ IGN | Hava kalitesi sensörü |
| SORUN 1 | O2 Öncesi Sensörler, Kam Phaser (V6), Kartuş Tahliyesi (V6), Emme Manifoldu Ayar Valfi (V6) |
| İĞNELEMEK | Gösterge paneli, klima k10trol modülü, ön fan rölesi, diyagnostik bağlantı k10nektörü |
| BCM 2 | LED pano karartma, sarkıt lambalar, makyaj lambaları |
| AYNI BOBİNLER | Aynı ateşleme bobinleri, aynı yakıt enjektörleri |
| BCM 6 | Sağ arka stop lambası, dönüş sinyalleri, anahtar yakalama solenoidi |
| RDO | Radyo |
| BOBİNLER TEK | Tek sayılı ateşleme bobinleri, tek sayılı yakıt enjektörleri |
| BCM 1 | Karoseri K10trol Modülü (BCM) Gücü |
| LT YÜKSEK IŞIN | Sol ana far |
| BCM 7 / SAAT | Dimmer anahtarı, analog saat |
| 2. SORU | Soğutma fanı rölesi, A / C kavrama rölesi, O2 s10rası sensörler, kütle hava akış sensörü (V8), bid10 tahliyesi (V8) |
| ECM AKÜ | Motor K10trol Modülü (ECM) |
| RT YÜKSEK IŞIN | Uzun far sağ taraf |
| RVC SNSR | Pil ayarlı voltaj izleme algılama |
| SİS LAMBASI | Ön sis farları |
| ECM 1 | Motor K10trol Modülü (ECM) |
| BCM 5 | Ön sol dönüş sinyalleri, arka konum lambaları, viraj lambaları |
| PR’DA | Silecek motoru |
| BCM 4 | Yükseltilmiş merkez ampul (CHMSL), geri vites lambaları |
| SİGARA | Gösterge paneli aksesuarları için elektrik prizi (çakmak) |
| RT LO IŞIN | Kısa far sağ taraf |
| AUX ÇIKIŞI | Orta k10sol aksesuarları için güç çıkışı |
| LT LO KİRİŞ | Sol taraf kısa far |
| TCM BATT | Şanzıman K10trol Modülü (TCM) |
| ACCY WPR | Arka silecek motoru ve şalteri, iç ayna |
| ARKA YIKAMA | Arka cam yıkama pompası |
| KORNA | Korna m10tajı |
| DEBRİYAJ A / C | Klima kompresörü debriyajı |
| BENZİN POMPASI | Benzin pompası |
| FAR YIKAMA | Far yıkama motoru (opsiy10el) |
| FAN 2 | Sağ soğutma fanı motoru |
| KIYAMAMAK | Kıyamamak |
| FAN 1 | Sol soğutma fanı motoru |
| YIL | Ön Fan Motoru Komplesi |
| STRTR | marş solenoidi |
| LPDB 2 | LRPDB (Sol Arka Güç Dağıtım Kutusu) |
| ABS MOTORU | Kilitlenme önleyici fren sistemi modülü |
| LPDB 1 | LRPDB (Sol Arka Güç Dağıtım Kutusu) |
| RPDB 1 | RRPDB (Arka Sağ Güç Dağıtım Kutusu) |
| RPDB 2 | RRPDB (Arka Sağ Güç Dağıtım Kutusu) |
| FAN 2 | Sağ taraf motor soğutma fanı motorları |
| S / P FANI | Seri / paralel motor soğutma fanı |
| RONDELLE FRT | Ön cam yıkama pompası |
| FAN 1 | Sol taraf motor soğutma fanı motorları |
| SİS LAMBASI | Ön sis farları |
| KIYAMAMAK | Kıyamamak |
| IGN | K10tak anahtarı (AÇIK) |
| STRTR | marş solenoidi |
| PWR / TRN | Güç Aktarma Organı / Motor K10trol Modülü |
| SLT KİRİŞ | Uzun huzmeli farlar |
| PR’DA | Silecek Sistemi – Açık / Kapalı |
| HDLP YIKAMA | Far yıkama pompası (Opsiy10) |
| LO BEAM GİZLİ / GİZLİ | Kısa farlar |
| ARKA YIKAMA | Arka cam yıkama pompası |
| KORNA | korna |
| CLTCH A / C CMPRSR | Klima kompresörü debriyajı |
| BENZİN POMPASI | Benzin pompası |
| ACCY | Aksesuarlar için güç kaynağı (arka silecekler, dikiz aynası) |
Arka koltuğun altındaki sigorta kutusu (sürücü tarafı)
Arka koltuğun (sürücü tarafı) altındaki muhafazaya sigorta ve rölelerin yerleştirilmesi (2008-2009)
| Soyadı | Tanım |
|---|---|
| STR / WHL / CNTRL | Direksiy10 k10trolleri |
| RSA / RSE | Arka koltuk eğlencesi, arka koltuk ses sistemi |
| ONSTAR TV / XM | Modül OnStar®, radyo XM |
| 3. SIRA SW / RF A | Katlanır koltuk anahtarları, uzaktan anahtarsız giriş sistemi modülü |
| AMP | Ses amplifikatörü |
| ARKA KOLTUK MDL | Arka koltuk modülü, Flip / Fold motorlar |
| PİLOT DR MODU | Sürücü kapısı modülü (kilitler, dış ayna, cam anahtarları) |
| DUR LAMBALAR | Kullanılmamış |
| LAMBA MRK | Lisans lambaları |
| LAMBALAR POZ SOL / PRK | Sol arka lamba, ön sol konum lambaları, yan konum lambaları |
| LAMBALAR SAĞ / PRK | Sağ arka ışık, ön sağ yan işaret lambaları, yan işaret lambaları |
| TRLR PRK LAMBALARI | Römork park lambaları |
| KIYAMAMAK | Kıyamamak |
| MSM / RPA | Hafızalı koltuk modülü, Ultras10ik Arka Park Yardımı (URPA) modülü |
| PWR’YE ÇIKTI | Arka yardımcı güç soketi |
| LAMBA PRK SOL / POZ RLY | Park lambası rölesi |
| ARKA / SİS LAMBASI | Kullanılmamış |
| LAMBA SAĞ / POZ | Kullanılmamış |
| KIYAMAMAK | Kıyamamak |
| ELC | Elektr10ik seviye k10trollü (ELC) kompresör |
| PWR WNDWS | Elektrikli cam motorları |
| Çeşitli | kullanım |
| eriyebilir PLR | Sigorta çektirmesi |
| J / C | Ortak k10ektör |
| DUR | Kullanılmamış |
| ELC | Elektr10ik Seviye K10trollü Kompresör Motoru (ELC) |
| LAMBA PRK | Kullanılmamış |
| ARKA SİS | Kullanılmamış |
| KIYAMAMAK | Kıyamamak |
| R POS | Kullanılmamış |
| LAMBA SOL / POS / PRK | Ön ve arka park lambaları |
Arka koltuğun altındaki sigorta kutusu (yolcu tarafı)
Bagajdaki sigortaların ve rölelerin arka koltuğun altında (yolcu tarafı) tahsisi (2008-2009)
| Soyadı | Tanım |
|---|---|
| WPR ISRVM VICS | Arka silecek anahtarı, iç ayna |
| SES UGDO | Garaj kapısı açacağı, anahtarsız giriş sistemi |
| KIYAMAMAK | Kıyamamak |
| CNSTR / RÜZGAR | Kartuş havalandırma solenoidi |
| L / KAPI GÜCÜ | Elektrikli bagaj kapağı modülü |
| ARKA KOSTÜM | Arka cam buğu çözücü |
| BCM 3 | Sessiz Panel Işıkları, Tavan Aydınlatma Kiti, Sağ Ön Dönüş Sinyali |
| ARKA KLİMA | Arka klima sistemi |
| SINIFLAR | Klima k10trol modülü |
| HDD / STR / WHL | Isıtmalı direksiy10 |
| DR LCK | Arka kapı kilitleri |
| PDM | Yolcu kapısı modülü (kilitler, dış ayna, cam anahtarları) |
| HAVA YASTIĞI | Algılama tanı modülü (SDM), yolcu sensörü, devrilme sensörü |
| MRTD | Süspansiy10 modülü |
| ELC | Elektr10ik Dengeleme Kompresörü (ELC) Egzoz Solenoidi, ELC Rölesi |
| S / TOIT / MDL | Elektrikli açılır tavan modülü |
| PWR ASANSÖR KAPISI | Elektrikli bagaj kapağı motorları |
| PWR / KOLTUKLAR | Elektrikli koltuk motorları |
| eriyebilir PLR | Sigorta çektirmesi |
| J / C | Ortak k10ektör |
| ARKA KOSTÜM | Arka cam buğu çözücü |
| KIYAMAMAK | Kıyamamak |
| UNLCK | Arka kapı kilitleri |
| LCK | Arka kapı kilitleri |
| KOŞU RLY | Arka A/C fan motoru, A/C ateşleme, ısıtmalı volan |
