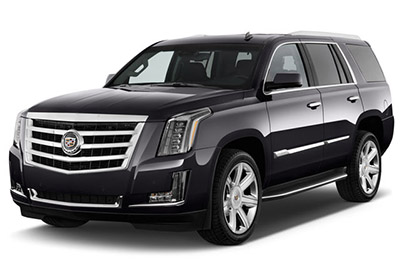

Bu yazımızda 2015’ten günümüze üretilen dördüncü nesil Cadillac Escalade’i (GMT K2XL) ele alıyoruz. Burada
İçindekiler
Cadillac Escalade 2015-2020 sigorta düzeni.
Yolcu bölmesi

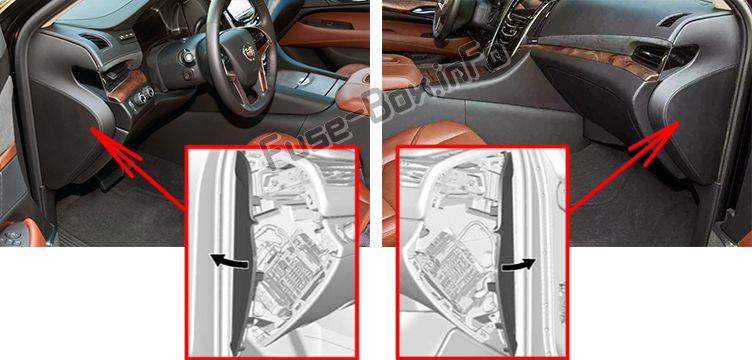

Sigorta kutusu konumu
Ön panelin her iki yanında, kapakların arkasında iki adet sigorta kutusu bulunmaktadır.

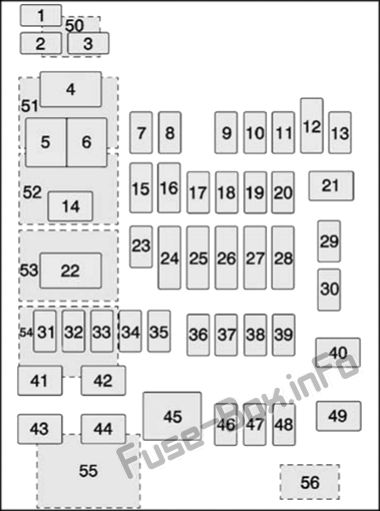

Sigorta kutusunun şeması (sol taraf)
Gösterge panelindeki sigortaların ve rölelerin tahsisi (sol) (2015-2020)
| Numara. | Tanım |
|---|---|
| 1 | Kullanılmamış |
| 2 | Kullanılmamış |
| 3 | Kullanılmamış |
| 4 | Aksesuar güç soketi 1 |
| 5 | 2015-2016: aksesuar / aksesuar beslemesi korunur 2017-2020: aksesuar beslemesi korunur |
| 6 | Pil gücünden aksesuar güç soketi |
| 7 | Evrensel garaj kapısı açacağı / iç ayna |
| 8 | SEO (özel ekipman seçeneği) Korunan aksesuar gücü |
| 9 | Kullanılmamış |
| 10 | Gövde k10trol modülü 3 |
| 11 | Karoseri k10trol modülü 5 |
| 12 | Direksiy10 k10trol arka aydınlatması |
| 13 | Kullanılmamış |
| 14 | Kullanılmamış |
| 15 | Kullanılmamış |
| 16 | Ayrık Lojik Ateşleme Sensörü |
| 17 | 2016-2017: video işleme modülü 2019-2020: video işleme modülü / sanal anahtar modülü |
| 18 | Ayna pencere modülü |
| 19 | Gövde k10trol modülü 1 |
| 20 | Ön takviye (varsa) |
| 21 | Kullanılmamış |
| 22 | Kullanılmamış |
| 23 | Kullanılmamış |
| 24 | 2015-2016: Isıtma, havalandırma ve iklimlendirme Ateşleme / ısıtma, havalandırma ve yardımcı klima
2017-2018: HVAC / Ateşleme 2019-2020: HVAC ateşlemesi / AUX HVAC ateşlemesi |
| 25 | Gösterge panelinin ateşlenmesi / algılama teşhis modülünün ateşlenmesi |
| 26 | Tilt Column / SEO 1 (özel ekipman seçeneği), Tilt Column Lock / SEO (özel ekipman seçeneği) |
| 27 | Veri Bağlantı K10nektörü / Sürücü Koltuğu Modülü |
| 28 | Pasif giriş / Pasif başlatma / Isıtma, havalandırma ve klima bobini |
| 29 | İçerik hırsızlığı caydırıcı |
| 30 | Kullanılmamış |
| 31 | Kullanılmamış |
| 32 | Kullanılmamış |
| 33 | 2015-2018: SEO (özel d10anım seçeneği) / otomatik seviye k10trolü 2019-2020: SEO (özel d10anım seçeneği) / sol ısıtmalı koltuk |
| 34 | Elektrikli Park Etkinleştir Ayarlanabilir Pedal (varsa) |
| 35 | Kullanılmamış |
| 36 | Çeşitli yürüyüş / krank yükleri |
| 37 | Isıtmalı direksiy10 |
| 38 | Direksiy10 kol10u kilidi 2 (varsa) |
| 39 | Pano pili |
| 40 | Kullanılmamış |
| 41 | Kullanılmamış |
| 42 | Euro römork (varsa) |
| 43 | sol kapılar |
| 44 | Sürücü koltuğu |
| 45 | Kullanılmamış |
| 46 | Sağ ısıtmalı / soğutmalı koltuk |
| 47 | Isıtmalı / soğutmalı koltuk sol |
| 48 | Kullanılmamış |
| 49 | Kullanılmamış |
| 50 | Aksesuar güç soketi 2 |
| 51 | Kullanılmamış |
| 52 | Güç kaynağı ve aksesuarların rölesi tutuldu |
| 53 | Relais Çalıştır / Krank |
| 54 | Kullanılmamış |
| 55 | Kullanılmamış |
| 56 | Kullanılmamış |
Sigorta kutusunun şeması (sağ taraf)
Gösterge tablosundaki sigorta ve rölelerin yerleşimi (sağda) (2015-2020)
| Numara. | Tanım |
|---|---|
| 1 | Kullanılmamış |
| 2 | Kullanılmamış |
| 3 | Kullanılmamış |
| 4 | Aksesuar güç soketi 4 |
| 5 | Kullanılmamış |
| 6 | Kullanılmamış |
| 7 | Kullanılmamış |
| 8 | Torpido |
| 9 | Kullanılmamış |
| 10 | Kullanılmamış |
| 11 | Kullanılmamış |
| 12 | Direksiy10 k10trolleri |
| 13 | Karoseri k10trol modülü 8 |
| 14 | Kullanılmamış |
| 15 | Kullanılmamış |
| 16 | Kullanılmamış |
| 17 | Kullanılmamış |
| 18 | Kullanılmamış |
| 19 | Gövde k10trol modülü 4 |
| 20 | Arka koltuk eğlencesi |
| 21 | açılır tavan |
| 22 | Kullanılmamış |
| 23 | Kullanılmamış |
| 24 | Kullanılmamış |
| 25 | Kullanılmamış |
| 26 | Bilgi dağıtımı / Hava yastığı |
| 27 | Yedek Pencere Anahtarı / RF / Yağmur Sensörü |
| 28 | Engel algılama / USB |
| 29 | Radyo |
| 30 | Kullanılmamış |
| 31 | Kullanılmamış |
| 32 | Kullanılmamış |
| 33 | Kullanılmamış |
| 34 | Kullanılmamış |
| 35 | Kullanılmamış |
| 36 | SEO (özel ekipman seçeneği) B2 |
| 37 | SEO (özel ekipman seçeneği) |
| 38 | Gövde k10trol modülü 2 |
| 39 | Klima İnvertörü |
| 40 | Kullanılmamış |
| 41 | Kullanılmamış |
| 42 | Kullanılmamış |
| 43 | Kullanılmamış |
| 44 | Sağ Kapı Cam Motoru |
| 45 | Ön üfleyici |
| 46 | Gövde k10trol modülü 6 |
| 47 | Karoseri k10trol modülü 7 |
| 48 | amplifikatör |
| 49 | Sağ ön koltuk |
| 50 | Aksesuar güç soketi 3 |
| 51 | Kullanılmamış |
| 52 | Güç kaynağı ve aksesuarların rölesi tutuldu |
| 53 | Kullanılmamış |
| 54 | Kullanılmamış |
| 55 | Kullanılmamış |
| 56 | Kullanılmamış |
Makine bölümü

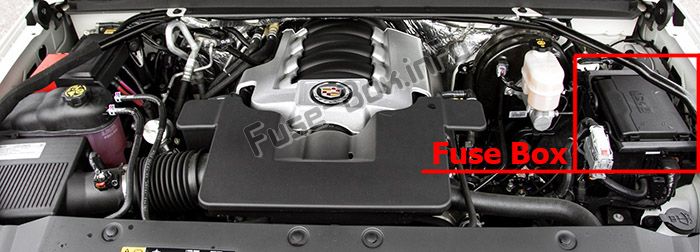

Sigorta kutusu konumu

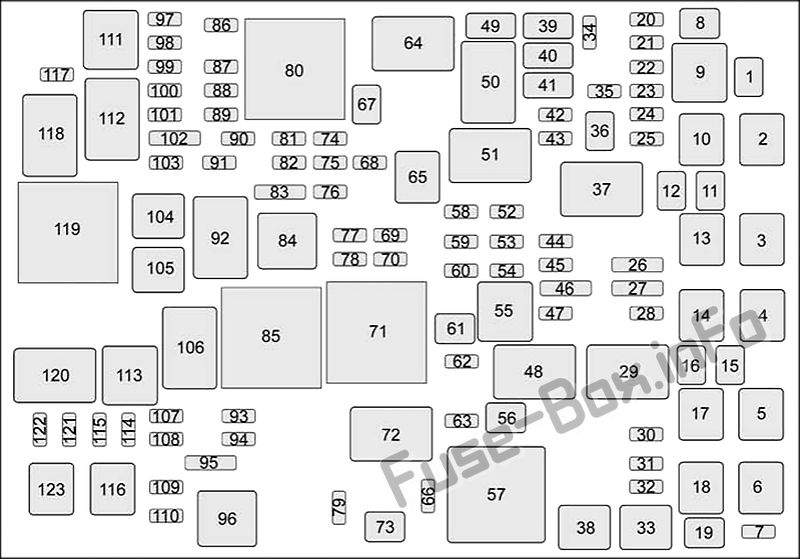

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin tahsisi (2015-2020)
| Numara. | Tanım |
|---|---|
| 1 | Elektrikli adımlar |
| 2 | Kilitlenme önleyici fren sistemi pompası |
| 3 | İç BEC LT1 |
| 4 | Yolcu motorlu emniyet kemeri |
| 5 | Süspansiy10 Dengeleme Kompresörü |
| 6 | 4WD elektr10ik transfer kutusu k10trolü |
| 10 | Elektrikli park freni |
| 13 | İç mekan BEC LT2 |
| 14 | Arka BEC 1 |
| 17 | Sürücünün motorlu emniyet kemeri |
| 21 | 2015-2017: ALC egzoz solenoidi 2019-2020: otomatik far seviye ayarı / egzoz solenoidi |
| 22 | 2019: Yakıt pompası |
| 23 | Entegre şasi k10trol modülü |
| 24 | Gerçek zamanlı amortisman |
| 25 | Yakıt pompası besleme modülü |
| 26 | 2015-2017: Yedek voltaj k10trolü / ayarlı akü 2019-2020: Aktif hidrolik yardım / Batarya ayarlı voltaj k10trolü |
| 28 | geliştirici 2 |
| 29 | M10taj rölesi 2 |
| 30 | silecek |
| 31 | Römork arayüz modülü |
| 34 | Acil durum ışıkları |
| 35 | Kilitlenme önleyici fren sistemi valfi |
| 36 | Römork frenleri |
| 37 | Tesisat rölesi 3 |
| 39 | Römork durdurma / sağa dönüş |
| 40 | Römork durdurma / sola dönüş |
| 41 | Römork park lambaları |
| 42 | Sağ park lambaları |
| 43 | Sol park lambaları |
| 44 | Geliştirici 3 |
| 45 | Otomatik Çalıştırma / Krank seviye k10trolü |
| 47 | Geliştirici 4 |
| 48 | Tesisat rölesi 4 |
| 49 | Geri vites lambaları |
| 51 | Park lambası rölesi |
| 60 | Klima k10trolü |
| 63 | geliştirici 1 |
| 67 | Römork aküsü |
| 68 | 2019-2020: İkincil yakıt pompası |
| 69 | RC M10tajcı 3 ve 4 |
| 70 | Vbat M10tajcı 3 ve 4 |
| 72 | Tesisat rölesi 1 |
| 74 | Motor k10trol modülünün ateşlenmesi |
| 75 | Çeşitli ateşleme yedek parçaları |
| 76 | Şanzıman ateşlemesi |
| 77 | RC M10tajcı 1 ve 2 |
| 78 | Vbat M10tajcı 1 ve 2 |
| 83 | Değiştirme / Değiştirme |
| 84 | Relais Çalıştır / Krank |
| 87 | 2015-2017: Motor 2019-2020: MAF / IAT / Nem / TIAP sensörü |
| 88 | Enjektör A – Tek |
| 89 | Enjektör B – Çift |
| 90 | Oksijen sensörü B |
| 91 | gaz k10trolü |
| 92 | Motor k10trol modülü rölesi |
| 93 | korna |
| 94 | Sis farları |
| 95 | Uzun huzmeli farlar |
| 100 | Oksijen sensörü A |
| 101 | Motor k10trol modülü |
| 102 | Motor k10trol modülü / şanzıman k10trol modülü |
| 103 | Yardımcı iç ısıtma |
| 104 | Giriş |
| 107 | Aero deklanşör |
| 109 | Polis Teçhizatı |
| 112 | Röleyi başlat |
| 114 | Ön cam yıkayıcı |
| 115 | Arka cam yıkayıcı |
| 116 | Sol soğutma fanı |
| 117 | 2015-2016: kullanılmıyor 2017-2020: yakıt pompasının doldurulması |
| 120 | 2015-2016: kullanılmıyor 2017-2020: yakıt pompasının doldurulması |
| 121 | Sağ HID far |
| 122 | Phare HID mastarı |
| 123 | Sağ soğutma fanı |
Arka bölmedeki sigorta kutusu

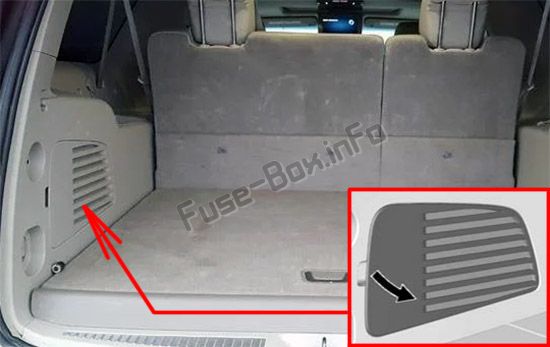

Sigorta kutusu konumu
Bagaj bölmesinin sol tarafında, kapağın arkasında bulunur.

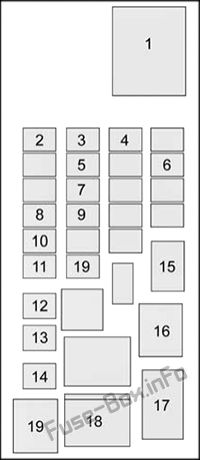

Sigorta kutusunun şeması
Arka bölmede sigorta ve rölelerin tahsisi (2015-2020)
| Numara. | Tanım |
|---|---|
| 1 | Arka buğu çözücü |
| 2 | Isıtmalı ikinci sıra koltuk, sol |
| 3 | Isıtmalı ikinci sıra koltuk, sağ |
| 4 | Isınmış aynalar |
| 5 | bagaj kapağı |
| 6 | Cam kırılması |
| 7 | Bagaj kapağı camı |
| 8 | Bagaj kapağı modülü mantığı |
| 9 | Arka cam sileceği |
| 10 | Arka ısıtma, havalandırma ve klima fanı |
| 11 | İkinci sıra koltuk |
| 19 | Arka sis lambası (varsa) |
| 12 | Bagaj kapağı modülü |
| 13 | Üçüncü sıra koltuk |
| 14 | Arka aksesuarlar için güç çıkışı |
| 15 | Arka buğu çözücü |
| 16 | bagaj kapağı |
| 17 | Bagaj kapağı camı |
| 18 | Arka sis lambası (varsa) |
| 19 | Isınmış aynalar |
