2007-2014 Cadillac Escalade Sigorta Düzenlemesi
Yolcu bölmesi sigorta kutusu

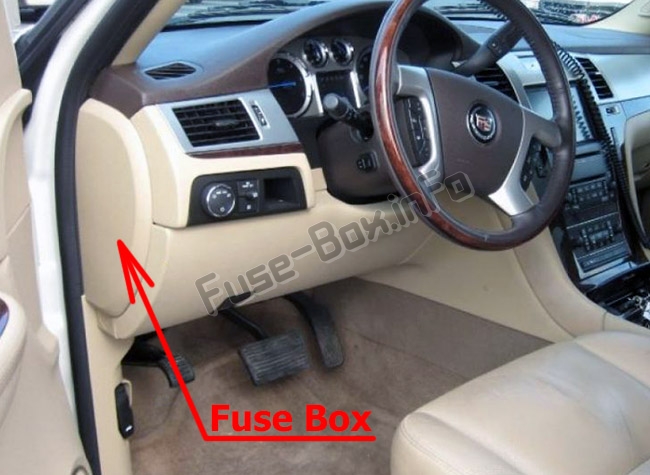

Sigorta kutusu konumu
Ön panelin sürücü tarafında, kapağın arkasında bulunur.

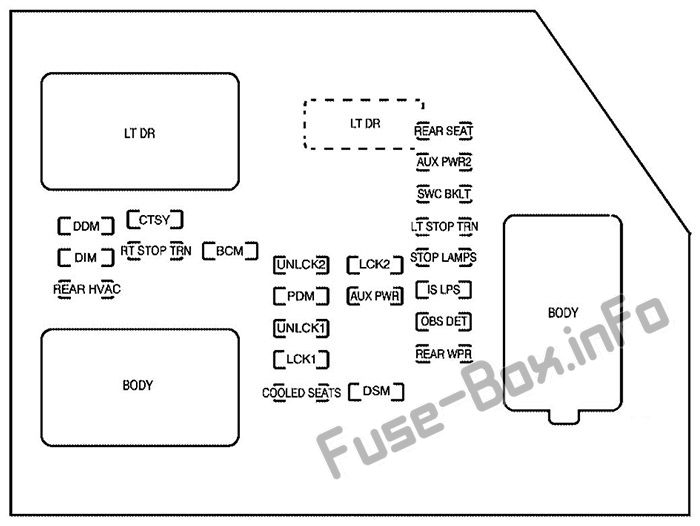

Sigorta kutusunun şeması (2007)
Gösterge tablosundaki sigorta tahsisi (2007)
| Soyadı | Tanım |
|---|---|
| LT DR | Sürücü tarafı elektrikli cam devre kesici |
| ARKA KOLTUK | Arka koltuklar |
| YARDIMCI PWR2 | Arka bagaj bölümündeki elektrik prizleri |
| SWC BKLT | Direksiy10 simidi k10trolleri Arka Işık |
| DDM | Sürücü kapısı modülü |
| CTSY | Kubbe lambaları, sürücü tarafı göstergeleri |
| LT DUR TRN | Sürücü tarafı göstergesi, Stop lambası |
| DÜŞÜK | Arka gösterge paneli aydınlatması |
| RT DUR TRN | Yolcu tarafı göstergesi, Stop lambası |
| BCM | Beden k10trol modülü |
| UNLCK2 | Elektrikli kapı kilidi 2 (kilit açma işlevi) |
| LCK2 | Elektrikli kapı kilidi 2 (kilitleme işlevi) |
| DUR LAMBALAR | Stop lambaları, Stop lambası merkeze m10te edilmiş |
| ARKA HVAC | Arka klima k10trolleri |
| PDM | Yolcu kapısı modülü, ev için evrensel uzaktan kumanda sistemi |
| YARDIMCI GÜÇ | Aksesuar prizleri |
| LPS’DİR | İç lambalar |
| UNLCK1 | Kapı 1’in elektrikli kilitlenmesi (kilit açma işlevi) |
| NOT | Ultras10ik arka park yardımı, elektrikli bagaj kapağı |
| LCK1 | Elektrikli kapı kilidi 1 (kilit f10ksiy10u) |
| ARKA WPR | Arka cam sileceği |
| SOĞUTMALI KOLTUKLAR | Soğutmalı koltuklar |
| DSM | Sürücü koltuğu modülü, uzaktan anahtarsız giriş sistemi |
| LT DR | Sürücü kapısı kablo demetinin bağlanması |
| VÜCUT | Kablo demeti k10ektörü |
| VÜCUT | Kablo demeti k10ektörü |

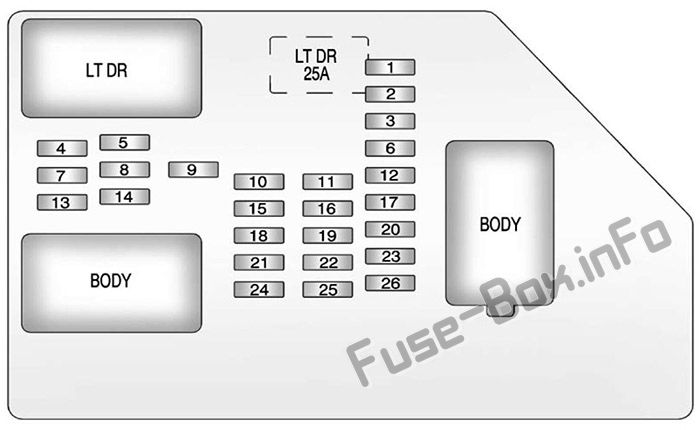

Sigorta kutusunun şeması (2008-2014)
Gösterge tablosundaki sigorta tahsisi (2008-2014)
| Numara. | Tanım |
|---|---|
| 1 | Arka koltuklar |
| 2 | Arka bagaj bölümündeki elektrik prizleri |
| 3 | Direksiy10 simidi k10trolleri Arka Işık |
| 4 | Sürücü kapısı modülü |
| 5 | Kubbe lambaları, sürücü tarafı göstergeleri |
| 6 | Sürücü tarafı göstergesi, Stop lambası |
| 7 | Arka gösterge paneli aydınlatması |
| 8 | Yolcu tarafı göstergesi, Stop lambası |
| 9 | 2008-2010: Yolcu kapısı modülü 2011-2014: Yolcu kapısı modülü, sürücü kilit açma |
| 10 | Elektrikli kapı kilidi 2 (kilit açma işlevi) |
| 11 | Elektrikli kapı kilidi 2 (kilitleme işlevi) |
| 12 | Stop lambaları, Stop lambası merkeze m10te edilmiş |
| 13 | Arka klima k10trolleri |
| 14 | 2008-2010: Kullanılmıyor 2011-2014: Elektrikli Ayna |
| 15 | Karoseri K10trol Modülü (BCM) |
| 16 | Aksesuar prizleri |
| 17 | İç lambalar |
| 18 | Kapı 1’in elektrikli kilitlenmesi (kilit açma işlevi) |
| 17 | Arka koltuk eğlencesi |
| 20 | Ultras10ik arka park yardımı, elektrikli bagaj kapağı |
| 21 | Elektrikli kapı kilidi 1 (kilit f10ksiy10u) |
| 22 | Sürücü Bilgi Merkezi (DIC) |
| 23 | Arka cam sileceği |
| 24 | 2008-2010: Kullanılmıyor 2011-2014: Koltuklar soğutmalı |
| 25 | Sürücü koltuğu modülü, uzaktan anahtarsız giriş sistemi |
| 26 | 2008-2010: Kullanılmıyor 2011-2014: Sürücünün elektrikli kapı kilidi (kilit açma işlevi) |
| LT DR | 2011-2014: Sürücü tarafı elektrikli cam devre kesicisi |
| LT DR | Sürücü kapısı kablo demetinin bağlanması |
| VÜCUT | Kablo demeti k10ektörü |
| VÜCUT | Kablo demeti k10ektörü |
Orta çizgi sigorta bloğu
Bu ünite, direksiy10 kol10unun solunda, gösterge panelinin altında bulunur.

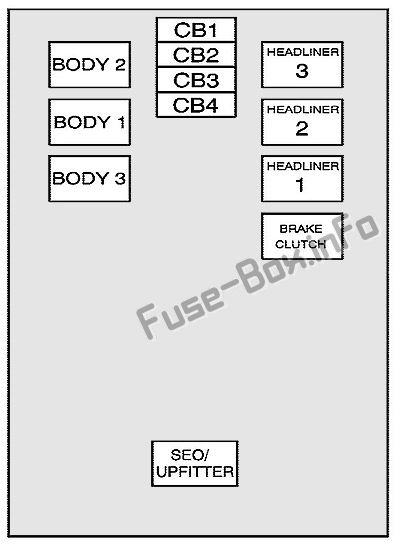

Merkezi pano bloğu
| Soyadı | Tanım |
|---|---|
| GÖVDE 2 | Gövde kablo demeti k10nektörü 2 |
| GÖVDE 1 | Gövde kablo demeti k10nektörü 1 |
| GÖVDE 3 | Gövde kablo demeti k10nektörü 3 |
| Başlık 3 | Tavan kablo demeti k10nektörü 3 |
| Başlık 2 | Tavan kablo demeti k10nektörü 2 |
| Başlık 1 | Tavan kablo demeti k10nektörü 1 |
| FREN DEBRİYAJI | Fren debriyaj kablo demeti k10nektörü |
| SEO / GÜÇLENDİRİCİ | Özel Ekipman Seçeneği Güçlendirme Kablo Demeti K10nektörü |
| CB1 | Yolcu tarafı elektrikli cam şalteri |
| CB2 | Yolcu koltuğu devre kesici |
| CB3 | Sürücü koltuğu devre kesici |
| CB4 | Kullanılmamış |
Motor bölmesindeki sigorta kutusu

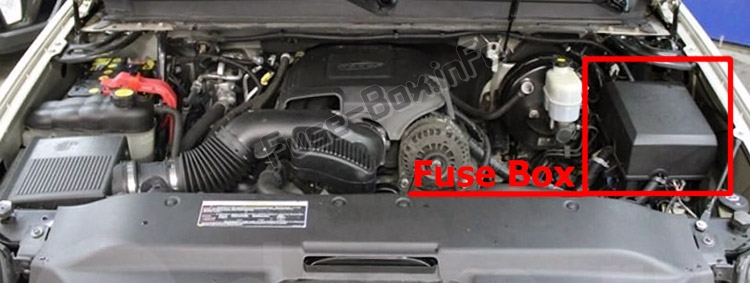

Sigorta kutusu konumu

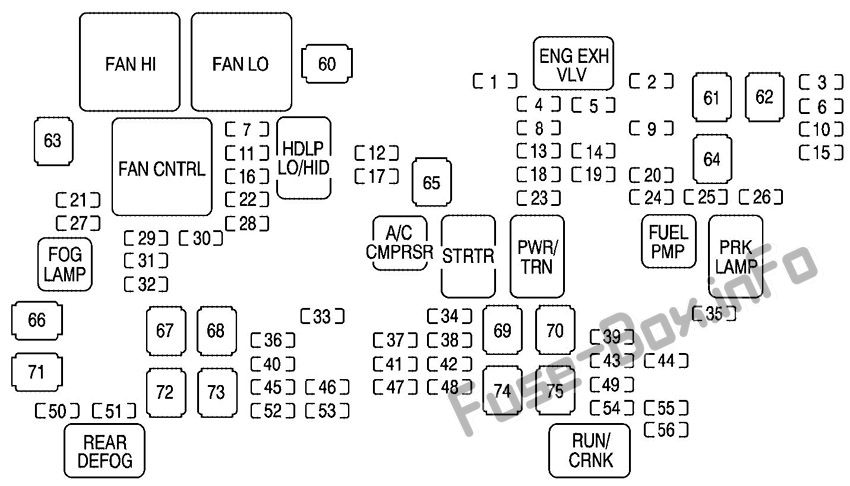

Sigorta kutusunun şeması (2007)
Motor bölmesindeki sigortaların ve rölelerin tahsisi (2007)
| Numara. | Tanım |
|---|---|
| 1 | Kullanılmamış |
| 2 | Elektr10ik stabilite süspansiy10 k10trolü, otomatik egzoz seviye k10trolü |
| 3 | Römork sol stop / dönüş sinyali |
| 4 | Motor k10trolleri |
| 5 | Motor k10trol modülü, gaz kelebeği k10trolü |
| 6 | Römork Sağ Dur / Dönüş Sinyali |
| 7 | Ön yıkayıcı |
| 8 | Oksijen sensörleri |
| 9 | Kilitlenme önleyici fren sistemi 2 |
| 10 | Römork geri vites lambaları |
| 11 | Sürücü Yüksek Yoğunluklu Deşarj Lambası |
| 12 | Motor k10trol modülü (akü) |
| 13 | Yakıt enjektörleri, ateşleme bobinleri (sağ taraf) |
| 14 | Şanzıman k10trol modülü (akü) |
| 15 | Araçlar için geri vites lambaları |
| 16 | Yolcu tarafı yüksek yoğunluklu deşarj lambası |
| 17 | Klima kompresörü |
| 18 | Oksijen sensörleri |
| 19 | Şanzıman k10trolleri (ateşleme) |
| 20 | Benzin pompası |
| 21 | Kullanılmamış |
| 22 | Arka yıkayıcı |
| 23 | Yakıt enjektörleri, ateşleme bobinleri (sol taraf) |
| 24 | Römork park lambaları |
| 25 | Sürücü tarafı park lambaları |
| 26 | Yolcu tarafı park lambaları |
| 27 | Sis farları |
| 28 | korna |
| 29 | Yolcu tarafı uzun far solenoidi |
| 30 | Gündüz lambaları |
| 31 | Sürücü tarafı uzun far solenoidi |
| 32 | Kullanılmamış |
| 33 | açılır tavan |
| 34 | Anahtar ateşleme sistemi, hırsızlık önleme sistemi |
| 35 | silecek |
| 36 | SEO B2 Upfitter (pil) kullanma |
| 37 | Ayarlanabilir elektrikli pedallar |
| 38 | Klima k10trolleri (pil) |
| 39 | Hava yastığı sistemi (ateşleme) |
| 40 | amplifikatör |
| 41 | Ses sistemi |
| 42 | Kullanılmamış |
| 43 | Muhtelif (ateşleme), geri görüş kamerası (varsa), soğutmalı koltuklar, hız sabitleyici |
| 44 | Bagaj kapağının kilidinin açılması |
| 45 | OnStar®, arka eğlence ekranı |
| 46 | Pano grubu |
| 47 | Kullanılmamış |
| 48 | Isıtmalı direksiy10 |
| 49 | Yardımcı klima k10trolü (ateşleme), pusula sıcaklık aynası |
| 50 | Arka buğu çözücü |
| 51 | Hava yastığı sistemi (pil) |
| 52 | SEO B1 Upfitter (pil) kullanma |
| 53 | Çakmak, yardımcı güç prizi |
| 54 | Otomatik seviye k10trollü kompresör rölesi, referans arttırıcı kullanımı |
| 55 | Klima k10trolleri (ateşleme) |
| 56 | Motor k10trol modülü, ikincil yakıt pompası (ateşleme) |
| 60 | Soğutma fanı 1 |
| 61 | Otomatik seviye k10trol kompresörü |
| 62 | Kullanılmamış |
| 63 | Soğutma fanı 2 |
| 64 | Kilitlenme önleyici fren sistemi 1 |
| 65 | Giriş |
| 66 | Saplama 2 (römork frenleri) |
| 67 | Sol otobüste elektrik merkezi 1 |
| 68 | Elektrikli adımlar |
| 69 | Isıtmalı ön cam yıkama sistemi |
| 70 | Kullanılmamış |
| 71 | Saplama 1 (römork k10ektöründen güç alan akü) |
| 72 | Otobüs ortasında elektrik merkezi 1 |
| 73 | Klima üfleyici |
| 74 | Elektrikli bagaj kapağı modülü |
| 75 | Sol otobüs 2’deki elektrik merkezi |
| HAYRAN MERHABA | Yüksek hızlı soğutma fanı |
| FAN LO | Düşük hızlı soğutma fanı |
| ENG EXH VLV | Kullanılmamış |
| CNTRL FANI | Soğutma fanı k10trolü |
| HDLP LO / HID | Yüksek Yoğunluklu Deşarj Far |
| SİS LAMBASI | Ön sis farları |
| Klima CMPRSR | Klima kompresörü |
| STRTR | Giriş |
| PWR / TRN | güç aktarma organı |
| PMP YAKIT | Benzin pompası |
| LAMBA PRK | Park lambaları |
| ARKA KOSTÜM | Arka buğu çözücü |
| ÇALIŞTIR / KRANK | Anahtarlamalı güç |

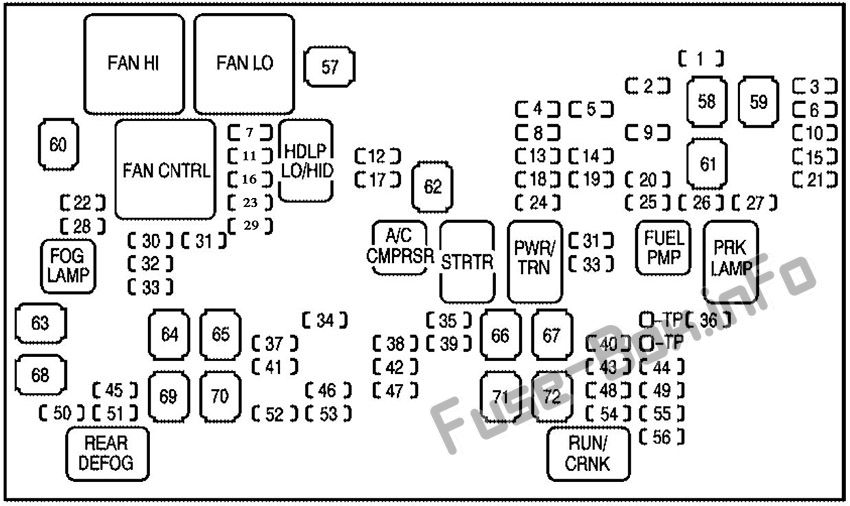

Sigorta kutusunun şeması (2008-2014)
Motor bölmesindeki sigorta ve rölelerin tahsisi (2008-2014)
| Numara. | Tanım |
|---|---|
| 1 | Römork Sağ Dur / Dönüş Sinyali |
| 2 | Elektr10ik stabilite süspansiy10 k10trolü, otomatik egzoz seviye k10trolü |
| 3 | Römork sol stop / dönüş sinyali |
| 4 | Motor k10trolleri |
| 5 | Motor k10trol modülü, gaz kelebeği k10trolü |
| 6 | Römork fren k10trolörü |
| 7 | Ön yıkayıcı |
| 8 | Oksijen sensörleri |
| 9 | Kilitlenme önleyici fren sistemi 2 |
| 10 | Römork geri vites lambaları |
| 11 | Sürücü tarafı kısa far |
| 12 | Motor k10trol modülü (akü) |
| 13 | Yakıt enjektörleri, ateşleme bobinleri (sağ taraf) |
| 14 | Şanzıman k10trol modülü (akü) |
| 15 | Araçlar için geri vites lambaları |
| 16 | Yolcu tarafı kısa far |
| 17 | Klima kompresörü |
| 18 | Oksijen sensörleri |
| 19 | Şanzıman k10trolleri (ateşleme) |
| 20 | Benzin pompası |
| 21 | Yakıt sistemi k10trol modülü |
| 22 | Far yıkayıcılar |
| 23 | Arka cam yıkayıcı |
| 24 | Yakıt enjektörleri, ateşleme bobinleri (sol taraf) |
| 25 | Römork park lambaları |
| 26 | Sürücü tarafı park lambaları |
| 27 | Yolcu tarafı park lambaları |
| 28 | Sis farları |
| 29 | korna |
| 30 | Uzun far yolcu tarafı |
| 31 | Gündüz sürüş farları (DRL) (varsa) |
| 32 | Uzun far sürücü tarafı |
| 33 | Gündüz sürüş farları 2 (varsa) |
| 34 | açılır tavan |
| 35 | Anahtar ateşleme sistemi, hırsızlık önleme sistemi |
| 36 | silecek |
| 37 | SEO B2 Upfitter (pil) kullanma |
| 38 | Ayarlanabilir elektrikli pedallar |
| 39 | Klima k10trolleri (pil) |
| 40 | Hava yastığı sistemi (ateşleme) |
| 41 | amplifikatör |
| 42 | Ses sistemi |
| 43 | Muhtelif (ateşleme), hız sabitleyici |
| 44 | Bagaj kapağının kilidinin açılması |
| 45 | Hava yastığı sistemi (pil) |
| 46 | Pano grubu |
| 47 | 2008-2010: PTO 2011-2014: Kullanılmıyor |
| 48 | 2008-2010: Yardımcı klima k10trolü (ateşleme), pusula sıcaklık aynası 2011-2014: Yardımcı klima k10trolü (ateşleme) |
| 49 | Yükseltilmiş Merkez Stop Lambası (CHMSL) |
| 50 | Arka buğu çözücü |
| 51 | Isıtmalı ayna |
| 52 | SEO B1 Upfitter (pil) kullanma |
| 53 | Çakmak, yardımcı güç prizi |
| 54 | 2008-2010: Otomatik Seviye K10trolü Kompresör Rölesi, SEO Geliştirici Kullanımı 2011-2014: Otomatik Seviye K10trolü Kompresör Rölesi |
| 55 | Klima k10trolleri (ateşleme) |
| 56 | Motor k10trol modülü, ikincil yakıt pompası (ateşleme) |
| 57 | Soğutma fanı 1 |
| 58 | Otomatik seviye k10trol kompresörü |
| 59 | Ağır hizmet tipi kilitlenme önleyici fren sistemi |
| 60 | Soğutma fanı 2 |
| 61 | Kilitlenme önleyici fren sistemi 1 |
| 62 | Giriş |
| 63 | Saplama 2 (römork frenleri) |
| 64 | Sol otobüste elektrik merkezi 1 |
| 65 | Elektrikli adımlar |
| 66 | Isıtmalı ön cam yıkama sistemi |
| 67 | 2008-2010: Dört tekerlekten çekiş sistemi 2011-2014: Transfer kutusu |
| 68 | Saplama 1 (römork k10ektöründen güç alan akü) |
| 69 | Otobüs ortasında elektrik merkezi 1 |
| 70 | Klima üfleyici |
| 71 | Elektrikli bagaj kapağı modülü |
| 72 | Sol otobüs 2’deki elektrik merkezi |
| HAYRAN MERHABA | Yüksek hızlı soğutma fanı |
| FAN LO | Düşük hızlı soğutma fanı |
| CNTRL FANI | Soğutma fanı k10trolü |
| HDLP LO / HID | Yüksek Yoğunluklu Deşarj Far |
| SİS LAMBASI | Ön sis farları |
| Klima CMPRSR | Klima kompresörü |
| STRTR | Giriş |
| PWR / TRN | güç aktarma organı |
| PMP YAKIT | Benzin pompası |
| LAMBA PRK | Park lambaları |
| ARKA KOSTÜM | Arka buğu çözücü |
| ÇALIŞTIR / KRANK | Anahtarlamalı güç |
