Bu yazıda 2001’den 2006’ya kadar üretilen ikinci nesil Cadillac Escalade’yi (GMT 800) ele alıyoruz. Burada
İçindekiler
İçerik
gizle
2001-2006 Cadillac Escalade Sigorta Düzenlemesi
Yolcu bölmesi sigorta kutusu

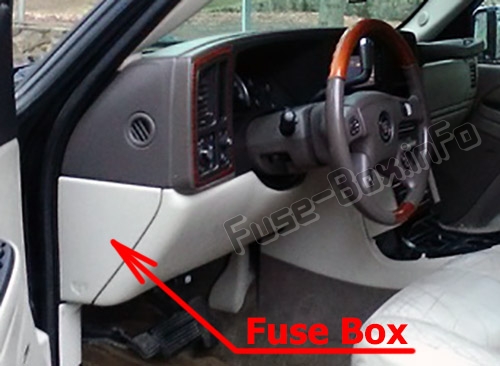

Sigorta kutusu konumu
Ön panelin sürücü tarafında, kapağın arkasında bulunur.

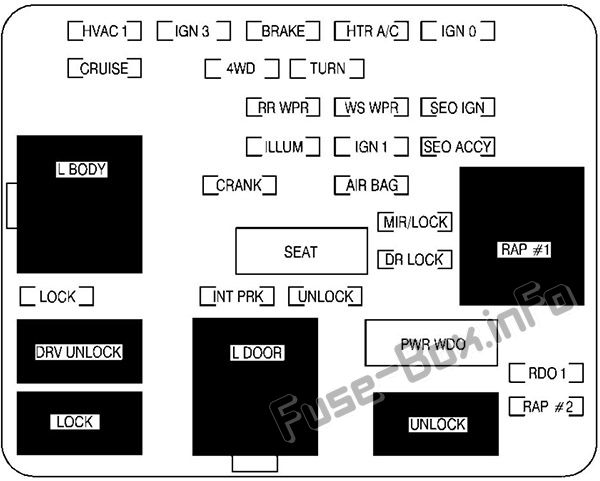

Sigorta kutusunun şeması (2001-2002)
Gösterge panelinde sigorta ve rölelerin atanması (2001-2002)
| Soyadı | Tanım |
|---|---|
| GÖVDE L | Aksesuar güç rölesi tutuldu |
| KİLİT | Elektrikli kapı kilitleri |
| SÜRÜCÜ KİLİT AÇMA | Elektrikli kapı kilidi rölesi |
| KİLİT | Elektrikli kapı kilidi rölesi |
| özgeçmiş 1 | İklim k10trol sistemi |
| DOLAŞMAK | Hız sabitleyici, gösterge paneli |
| IGN 3 | Ateşleme, elektrikli koltuklar |
| 4 tekerlek sürüş | Kullanılmamış |
| KRANK | Başlangıç sistemi |
| INT PRK | İç lambalar |
| KAPI L | Elektrikli kapı kilidi rölesi |
| FREN | Kilitlenme önleyici fren sistemi |
| RR SİLECEĞİ | Arka cam sileceği |
| SPST | İç lambalar |
| OTURMA YERİ | Elektrikli koltuk devre kesici |
| TUR | Dış ışıklar, dönüş sinyalleri, tehlike uyarı ışıkları |
| AÇMAK | Elektrikli kapı kilitleri |
| HTR Klima | İklim k10trol sistemi |
| WS WPR | Ön cam silecekleri |
| IGN 1 | Ateşleme, gösterge paneli |
| HAVA YASTIĞI | hava yastığı |
| MIR / KİLİT | Elektrikli aynalar, elektrikli kapı kilitleri |
| DR KİLİT | Elektrikli kapı kilitleri |
| PWR WDO’su | Elektrikli cam devre kesici |
| AÇMAK | Elektrikli kapı kilidi rölesi |
| IGN 0 | PRND321 ekran, kilometre sayacı, VCM / PCM |
| BU IGN | Özel ekipman seçeneği, ateşleme |
| SEO ACCY | İsteğe bağlı özel ekipman aksesuarı, cep telef10u |
| RAP # 1 | Aksesuar güç rölesi tutuldu |
| RDO 1 | Ses sistemi |
| RAP # 2 | Elektrikli arka camlar, açılır tavan, radyo |

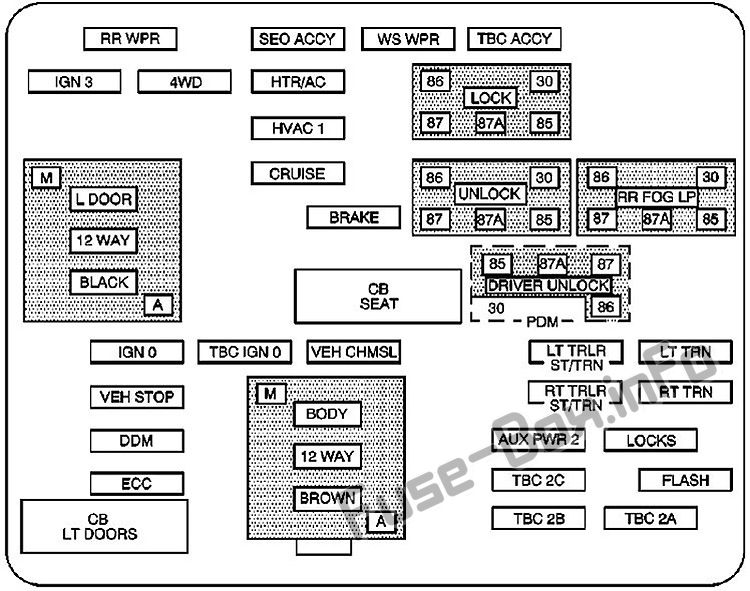

Sigorta kutusunun şeması (2003-2006)
Gösterge panelinde sigorta ve rölelerin tahsisi (2003-2006)
| Soyadı | Tanım |
|---|---|
| RR sileceği | Arka cam silecek anahtarı |
| SEO ACCY | Opsiy10el özel ekipman aksesuarı |
| WS WPR | Ön cam silecekleri |
| TBC ACCY | Kamy10 Gövde K10trol Aksesuarı |
| IGN 3 | Ateşleme, ısıtmalı koltuklar |
| 4 tekerlek sürüş | Dört tekerlekten çekiş sistemi |
| HTR Klima | İklim k10trol sistemi |
| KİLİT | Elektrikli kapı kilit rölesi (kilit f10ksiy10u) |
| özgeçmiş 1 | İç ayna, klima sistemi |
| KAPI L (LT DR) | Sürücü kapısı kablo demetinin bağlanması |
| DOLAŞMAK | Hız regülatörü |
| AÇMAK | Elektrikli kapı kilitleme rölesi (kilit açma işlevi) |
| RR SİS LP | 2003-2005: arka sis lambası (yalnızca ihracat) 2006: kullanılmıyor |
| FREN | 2003-2005: Kilitlenmeyi Önleyici Fren Sistemi 2006: Fren Anahtarı |
| SÜRÜCÜNÜN KİLİDİNİ AÇMAK | Elektrikli kapı kilit rölesi (sürücü kapısı kilit açma f10ksiy10u) |
| IGN 0 | 2003-2005: PCM, TCM 2006: Fren şanzıman vites kilidi, güç aktarma sistemi k10trol modülü, şanzıman |
| TBC IGN 0 | Kamy10 Gövde K10trolörü |
| VÉH CHMSL | Araç ve treyler için yükseltilmiş stop lambası |
| LT TRLR ST / TRN | Sola dönüş sinyali / römork durdurma |
| LT TRN | Sola dönüş sinyalleri ve yan işaretler |
| ARACIN DURDURULMASI | Araç stop lambaları, fren modülü, elektr10ik gaz kelebeği k10trol modülü |
| RT TRLR ST / TRN | Sağa dönüş sinyali / römork durdurma |
| RT TRN | Sağa dönüş sinyalleri ve yan işaretler |
| VÜCUT | Kablo demeti k10ektörü |
| DDM | Sürücü kapısı modülü |
| AUX GÜÇ 2 (AUX GÜÇ 2, M / KAPI) |
2003-2005: Arka bagaj bölmesindeki elektrik prizleri 2006: Ön paneldeki prizler, arka bagaj bölmesindeki elektrik prizleri |
| KİLİTLER (LCKS) | 2003-2005: Elektrikli kapı kilitleme sistemi 2006: Elektrikli bagaj kapağı kilitleme rölesi için arka kapılar ve güç kaynağı |
| ECC (ECC TPM) | 2003-2005: Elektr10ik arka klima, bagaj kapağı 2006: bagaj kapağı, lastik basıncı izleme sistemi |
| TBC 2C | Kamy10 Gövde K10trolörü |
| FLAŞ (TEHLİKE) | Yanıp sönen modül |
| PORTES CB LT | 2003-2005: Sol elektrikli cam devre kesicisi 2006: Sol elektrikli cam devre kesicisi ve sürücü kapısı modülü |
| TBC2B | Kamy10 Gövde K10trolörü |
| TBC 2A | Kamy10 Gövde K10trolörü |
Orta çizgi sigorta bloğu
Bu ünite, direksiy10 kol10unun solunda, gösterge panelinin altında bulunur.
2001-2002

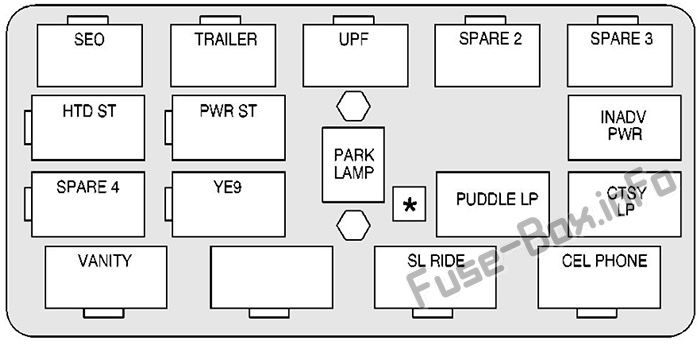

Orta gösterge paneli bloğu (2001-2002)
| Röle adı | Tanım |
|---|---|
| SEO | Özel ekipman seçeneği |
| HTD ST | Isıtmalı koltuklar |
| YEDEK 4 | Kullanılmamış |
| ki1 | Çatı döşemesinin kablolanması |
| TANITIM VİDEOSU | Römork freni kablolaması |
| PWR ST | Elektrikli Koltuklar |
| YE9 | Kullanılmamış |
| UPF | tesisatçı |
| PARK LAMBASI | Park lambaları |
| * (FRT PRK HARİÇ) | Kullanılmamış |
| YEDEK 2 | Kullanılmamış |
| PUDDLE LP | Su 1ikintisi lambaları |
| SL SÜRÜŞ | Kullanılmamış |
| YEDEK 3 | Kullanılmamış |
| INADV PWR’si | İç aydınlatma için güç kaynağı |
| CTSY LP | Nezaket lambaları |
| cep telef10u | Cep Telef10u Kablolama |
2003-2006

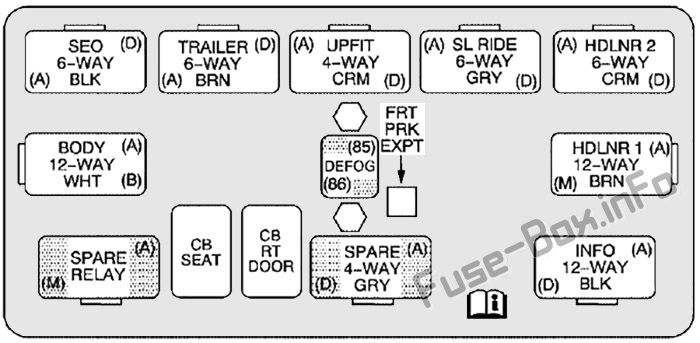

Orta gösterge paneli bloğu (2003-2006)
| Soyadı | Tanım |
|---|---|
| SEO | 2003-2005: Özel d10anım seçeneği 2006: Özel d10anım seçeneği / Arazi tipi lamba kablo demeti k10nektörü |
| TANITIM VİDEOSU | Römork freni kablolaması |
| UPFIT | Tesisatçı (kullanılmadı) |
| SL SÜRÜŞ | Sürüş k10trol kablo demetinin bağlanması |
| HDLR 2 | Tavan döşemesi kablo k10nektörü 2 |
| VÜCUT | Gövde kablo k10nektörü |
| BUĞU GİDERME | Arka buğu çözücü rölesi |
| HDLNR 1 | Tavan döşemesi kablo k10nektörü 1 |
| YEDEK RÖLELER | Kullanılmamış |
| CB KOLTUK | Sürücü ve yolcu koltuğu modülü devre kesici |
| CB RT KAPI | 2003-2005: Sağ elektrikli cam şalteri 2006: Sağ arka elektrikli cam, yolcu kapısı modülü |
| KIYAMAMAK | Kullanılmamış |
| BİLGİ | 2003-2005: Bilgi-eğlence d10anımı bağlantısı 2006: Kullanılmıyor |
Motor bölmesindeki sigorta kutusu

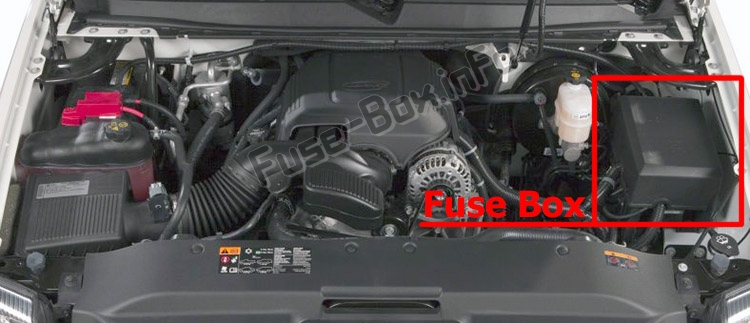

Sigorta kutusu konumu

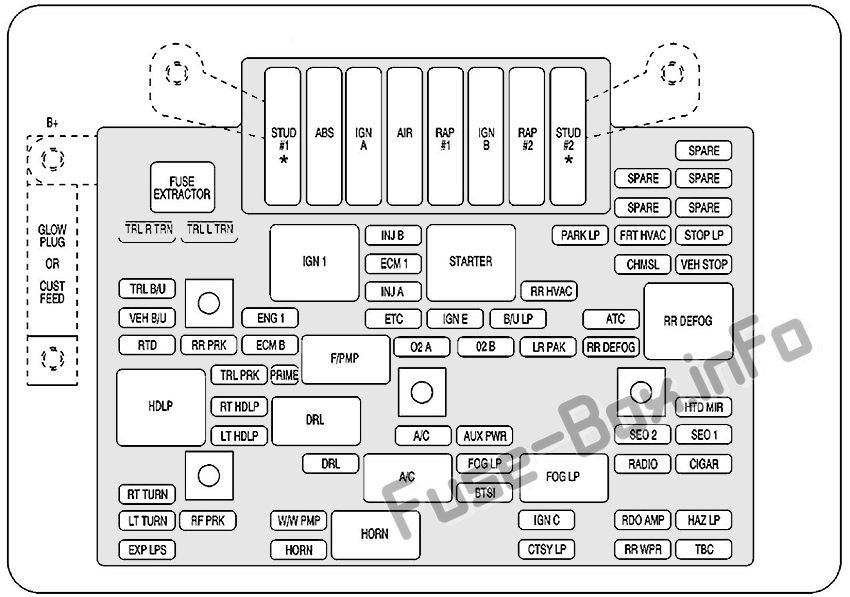

Sigorta kutusunun şeması (2001-2002)
Motor bölmesindeki sigorta ve rölelerin atanması (2001-2002)
| Soyadı | Tanım |
|---|---|
| Çivi # 1 | Aksesuarlar için güç kaynağı / treyler kabloları için güç kaynağı / yük dengeleme |
| karın kasları | ABS Fren sistemi |
| IGN A | K10tak anahtarı |
| HAVA | Hava sistemi |
| RAP # 1 | Elektrikli aynalar, Elektrikli aynalar, Elektrikli kapı kilitleri, Elektrikli koltuklar |
| IGN B | K10tak anahtarı |
| RAP # 2 | Tutma aksesuarları / elektrikli arka camlar, açılır tavan, radyo |
| Çivi # 2 | Aksesuar güç kaynağı / Römork kablolaması Fren güç kaynağı |
| TL R TRN | Sağa Dönüş Sinyali Römork Kablolaması |
| TL L TRN | Sol Dönüş Sinyali Römork Kablolaması |
| IGN 1 | Ateşleme, yakıt k10trolleri |
| INJ-B | Ateşleme, yakıt k10trolleri (röle) |
| GİRİŞ | Marş rölesi) |
| PARK LP | Park lambası |
| HVAC FRT | İklim k10trol sistemi |
| LP’yi DURDUR | Dış mekan lambaları, Stop lambaları |
| ECM 1 | VCM / PCM |
| CHMSL | Orta Yüksek M10taj Stop Lambası |
| ARACIN DURDURULMASI | Stop lambaları, hız sabitleyici |
| TL B / U | Acil durum lambası römork kablolaması |
| INJ-A | Yakıt k10trolleri, ateşleme |
| RR HVAC | Arka HVAC |
| VEH B / U | Araç acil durum ışıkları |
| 1’DEN | Motor k10trolleri, bid10 boşaltma, yakıt sistemi |
| VB | Elektr10ik gaz kelebeği k10trolü |
| IGN E | Klima kompresörü rölesi, arka cam buğu çözücü, gündüz yanan farlar, AIR sistemi |
| B / U LP | Geri vites lambaları, otomatik vites değiştirme kilidi k10trol sistemi |
| ATC | Otomatik transfer kutusu |
| RR DEFOG | Arka cam buğu çözücü, ısıtmalı aynalar (röle) |
| RTD | Autoride (gerçek zamanlı sönümleme) |
| RR PRK | Sağ arka park lambaları |
| ECM B | VCM / PCM |
| K / PMP | Yakıt pompası (röle) |
| O2 A | Oksijen sensörleri |
| O2B | Oksijen sensörleri |
| LR PRK | Sol arka park lambaları |
| RR DEFOG | Arka cam buğu çözücü, ısıtmalı aynalar |
| HDLP | Farlar (röle) |
| TL PRK | Park lambaları için römork kablolaması |
| İLK | Kullanılmamış |
| RT HDLP | Düz farlar |
| DRL | Gündüz sürüş farları (röle) |
| NKU MIR | Isınmış aynalar |
| LT HDLP | Farlar sol |
| AC | Klima |
| YARDIMCI GÜÇ | Çakmak, yardımcı elektrik prizleri |
| SEO 2 | Özel d10anım seçeneği Güç kaynağı, elektrikli koltuklar |
| SEO 1 | Opsiy10el özel ekipman güç kaynağı |
| DRL | Gündüz lambaları |
| AC | Klima (röle) |
| SİS LP | Sis farları |
| SİS LP | Sis farları (röle) |
| RADYO | Ses sistemi, gösterge paneli, klima sistemi |
| PURO | Çakmak, yardımcı elektrik prizleri |
| RT DÖNÜŞ | Sinyalleri sağa çevirin |
| BTSI | Otomatik vites değiştirme kilidi k10trol sistemi |
| LT TURU | Sinyalleri sola çevirin |
| FR PRK | Ön park lambaları, yan işaret lambaları |
| W / W PMP | Ön cam yıkama pompası |
| KORNA | Korna (röle) |
| IGN C | K10tak anahtarı, yakıt pompası, PRND321 ekranı, krank |
| RDO AMP | Radyo amplifikatörü |
| HAZ LP | Dış mekan lambaları, tehlike lambaları |
| EXP LPS | Kullanılmamış |
| KORNA | korna |
| CTSY LP | İç lambalar |
| RR WPR | Arka silecekler |
| Onaylamak | Karoseri k10trol modülü, uzaktan anahtarsız giriş, farlar |

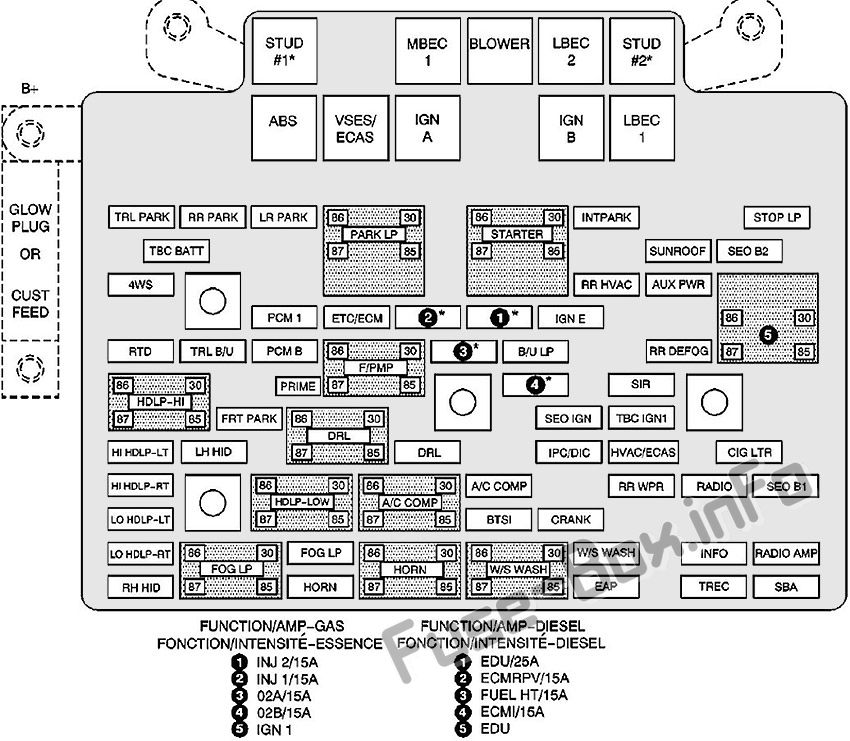

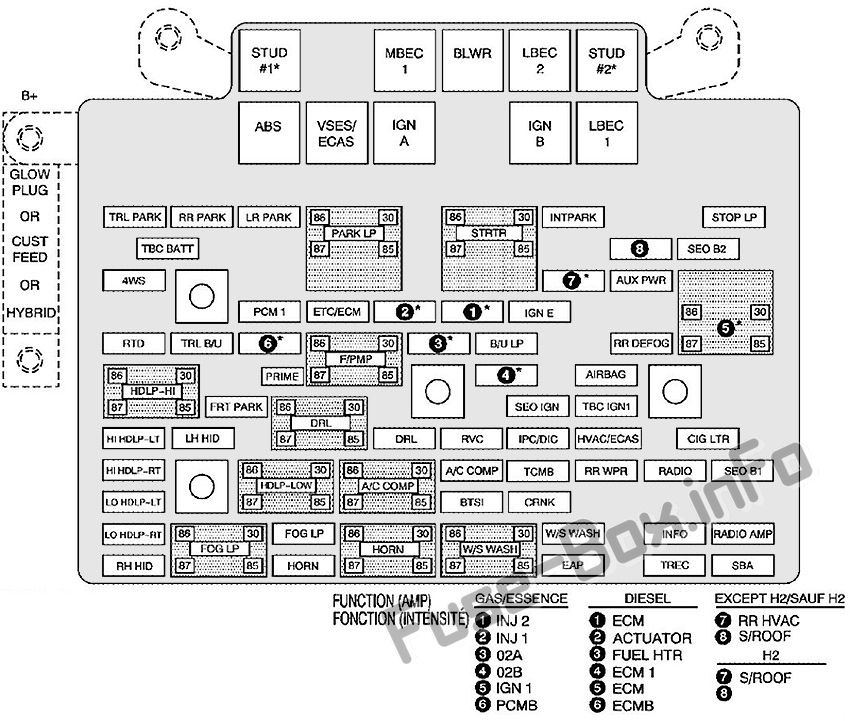

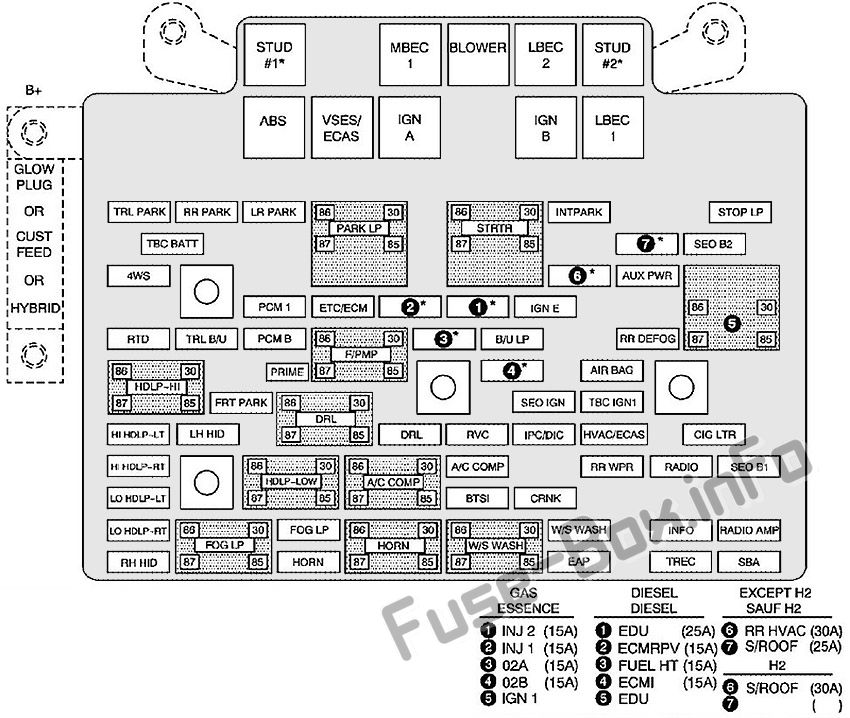

Sigorta kutusunun şeması (2003-2006)
Motor bölmesindeki sigorta ve rölelerin atanması (2003-2006)
| Soyadı | Tanım |
|---|---|
| akkor buji | Kullanılmamış |
| KİŞİSELLEŞTİRİLMİŞ BESLEME | aksesuar gücü |
| HİBRİT | 2005: Hibrit 2006: Kullanılmıyor |
| Çivi # 1 | 2003-2005: Yardımcı güç kaynağı 2006: Aksesuar / treyler güç kaynağının kablolaması |
| MBEC (MBEC 1) | Merkezi otobüse, ön koltuklara, sağ kapılara merkezi güç kaynağı |
| FAN | Ön klima fanı |
| LBEC (LBEC 2) | Sol bus güç merkezi, kapı modülleri, kapı kilitleri, yardımcı güç çıkışı – arka kargo alanı ve gösterge paneli |
| Çivi 2 | Aksesuar güç kaynağı / Römork kablolaması Fren güç kaynağı |
| karın kasları | ABS Fren sistemi |
| VSES / ECAS | 2003-2005: Araç dengesi 2006: Otomatik seviye k10trollü (ALC) kompresör |
| IGN A | Ateşleme gücü |
| IGN B | Ateşleme gücü |
| LBEC 1 | Güç Merkezi Sol Bara, Sol Kapılar, Kamy10 Gövde K10trolörü, Dönüş Sinyali Modülü |
| PARK TL | Park lambaları için römork kablolaması |
| RR PARKI | Sağ arka park lambaları ve yan işaret lambaları |
| SOL PARKI | Sol arka park lambaları ve yan işaret lambaları |
| PARK LP | Park lambası rölesi |
| MARŞ (STRTR) | Röleyi başlat |
| INTPARK | 2003-2005: İç lambalar 2006: Tavan açıklık lambaları |
| LP’yi DURDUR | Stop lambaları |
| TBC BATT | Kamy10 gövdesi k10trolörü pil gücü |
| GÜNEŞ ÇATI (S / ÇATI) | açılır tavan |
| SEO B2 | Yol lambaları |
| 4WS | 2003-2005: Havalandırma solenoid kartuşu / Quadrasteer modülü Güç kaynağı 2006: Kullanılmıyor |
| RR HVAC | Arka klima k10trolü |
| YARDIMCI GÜÇ | Yardımcı Güç Soketi – K10sol |
| IGN 1 | Ateşleme rölesi |
| IGN 1 | PCM ateşleme |
| PCM 1 | Güç aktarma sistemi k10trol modülü |
| VB / ECM | Elektr10ik gaz kelebeği k10trolü, elektr10ik fren k10trolörü |
| INJ 1 | Ateşleme Bobini, Yakıt Enjektörleri – Sıra 1 |
| INJ 2 | Ateşleme Bobini, Yakıt Enjektörleri – Sıra 2 |
| IGN E | 2003-2004: Gösterge paneli, klima rölesi, dönüş sinyalleri / tehlike anahtarı, marş rölesi
2005-2006: gösterge paneli, klima rölesi, dönüş sinyalleri / tehlike anahtarı, marş rölesi, elektr10ik fren k10trolörü TC2 mod anahtarı |
| RTD | 2003-2004: Sürüş K10trolü 2005: Akülü elektr10ik fren k10trolörü 2006: Elektr10ik süspansiy10 k10trolü, otomatik seviye k10trolü (ALC) |
| TL B / U | Acil durum lambası römork kablolaması |
| PCM B | Güç aktarma sistemi k10trol modülü, yakıt pompası |
| K / PMP | Yakıt pompası (röle) |
| O2A O2B |
Oksijen sensörleri |
| B / U LP | Geri vites lambaları, otomatik şanzıman vites kilidi k10trol sistemi |
| RR DEFOG | Arka cam buğu çözücü |
| HDLP-HI | Far uzun huzme rölesi |
| İLK | Kullanılmamış |
| SIR (HAVA YASTIĞI) | Ek şişirilebilir emniyet sistemi |
| ÖN PARKI | Ön park lambaları, yan işaret lambaları |
| DRL | Gündüz sürüş farları (röle) |
| BU IGN | Arka buğu çözücü rölesi |
| TBC IGN1 | Kamy10 gövdesi k10trolörünün ateşlenmesi |
| HI HDLP-LT | Sol ana far |
| SAĞ GİT | 2003-2004: Sol yüksek yoğunluklu deşarj lambaları 2005-2006: kullanılmıyor |
| DRL | Gündüz lambaları |
| RVC | Düzenlenmiş voltaj k10trolü |
| IPC / DIC | Pano / Sürücü Bilgi Merkezi |
| HVAC / ECAS | Elektr10ik k10trollü klima / havalı süspansiy10 k10trolörü |
| çiğ LTR | çakmak |
| HI HDLP-RT | Sağ far |
| HDLP-DÜŞÜK | Kısa far rölesi |
| KOMPLE Klima / C | Klima kompresörü |
| KOMPLE Klima / C | Klima kompresörü rölesi |
| RR WPR | Arka silecek / yıkayıcı |
| RADYO | Ses sistemi |
| SEO B1 | Merkezi Otobüs Güç Merkezi, HomeLink, Isıtmalı Arka Koltuklar |
| LO HDLP-LT | Sol far kısa huzmeli |
| BTSI | Fren şanzıman kilitleme sistemi |
| KRANK | Başlangıç sistemi |
| LO HDLP-RT | Sağ far kısa huzmeli |
| SİS LP | 2003-2004: sis lambası rölesi 2005-2006: kullanılmıyor |
| SİS LP | 2003-2004: sis farları 2005-2006: kullanılmıyor |
| KORNA | Korna rölesi |
| W / S YIKAMA | Ön cam ve arka cam yıkama pompası rölesi |
| W / S YIKAMA | Yıkayıcı pompası ve arka cam |
| BİLGİ | 2003-2004: OnStar / Arka Koltuk Eğlencesi 2005-2006: OnStar |
| RADYO AMPLİFİKATÖR | Radyo amplifikatörü |
| RH SAKLANMIŞ | 2003-2004: Sağ Yüksek Yoğunluklu Deşarj Lambası 2005-2006: Kullanılmıyor |
| KORNA | Korna sigortası |
| PAE | 2003-2004: Elektrikli ayarlanabilir pedallar 2005-2006: kullanılmıyor |
| GEÇTİM | Dört tekerlekten çekiş modülü |
| SBA | 2003-2004: Ek fren desteği 2005-2006: Kullanılmıyor |

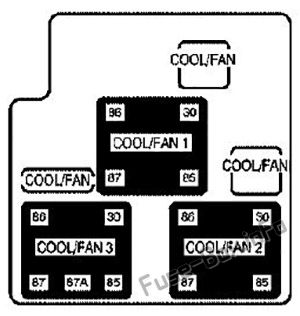

Yardımcı sigorta bloğu (elektrikli soğutma fanı)
(varsa)
(varsa)
Motor bölmesinde sigorta kutusunun yanında bulunur.
yardımcı blok
| Sigortalar | Tanım |
|---|---|
| SOĞUTUCU FAN | Fan |
| SOĞUTUCU FAN | Soğutma fanı röle sigortası |
| SOĞUTUCU FAN | Soğutma fanı sigortası |
| SOĞUTMA / FAN 1 | Soğutma fanı rölesi 1 |
| SOĞUTMA / FAN 3 | Soğutma fanı rölesi 3 |
| SOĞUTMA / FAN 2 | Soğutma fanı rölesi 2 |
