Bu yazıda, 1999’dan 2000’e kadar üretilen ilk nesil Cadillac Escalade’i (GMT 400) ele alıyoruz. Burada
İçindekiler
Cadillac Escalade 1999-2000 Sigorta Düzenlemesi
Yolcu bölmesi sigorta kutusu

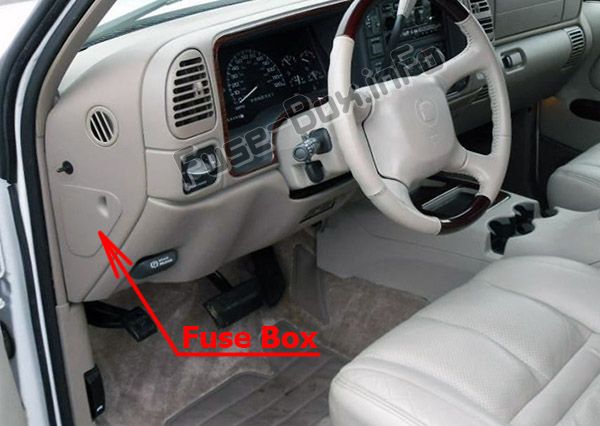

Sigorta kutusu konumu
Ön panelin sürücü tarafında, kapağın arkasında bulunur.

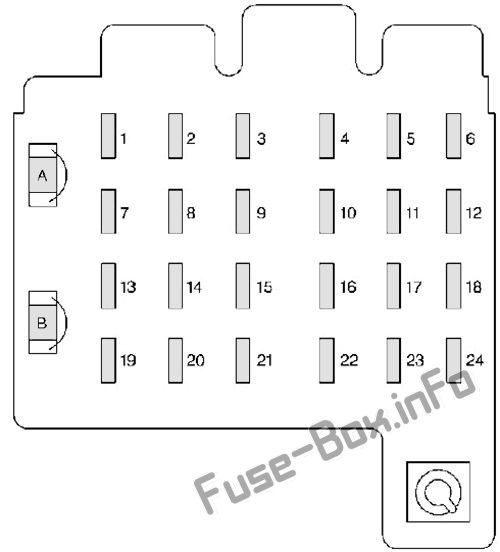

Sigorta kutusunun şeması
Gösterge tablosundaki sigorta tahsisi
| Numara. | Tanım |
|---|---|
| 1 | Durdurma anahtarı / TCC, sesli uyarı, CHMSL, dörtlü flaşör, stop lambaları |
| 2 | Aktarım kutusu |
| 3 | Nezaket lambaları, şarj lambası, torpido gözü lambası, kubbe / okuma lambaları, makyaj aynaları, elektrikli aynalar |
| 4 | Gösterge paneli, DRL rölesi, lamba anahtarı, anahtarsız giriş, düşük soğutma sıvısı modülü, ışıklı giriş modülü |
| 5 | Arka k10for k10trolleri |
| 6 | Hız regülatörü |
| 7 | Yardımcı güç çıkışı |
| 8 | Krank |
| 9 | Lisans lambası, Park lambaları, Arka lambalar, Bagaj kapağı lambaları, Ön konum lambaları, Sis lambası rölesi, Kapı şalter ışığı, Çamurluk lambaları, Far şalter ışığı |
| 10 | Hava yastığı sistemi |
| 11 | Silecek motoru, yıkama pompası |
| 12 | A/C, A/C fanı, yüksek fan rölesi |
| 13 | Güç amplifikatörü, arka kaldırma camı, çakmak, kapı kilidi rölesi, elektrikli bel koltuğu |
| 14 | 4WD göstergesi, grup, ön ve arka k10for k10trolleri, gösterge düğmeleri, radyo ışıkları, çan modülü |
| 15 | DRL rölesi, sis lambası rölesi |
| 16 | Ön ve arka dönüş sinyalleri, geri vites lambaları, BTSI solenoidi |
| 17 | Radyo (ateşleme) |
| 18 | 4WAL / VCM, ABS, hız sabitleyici |
| 19 | Radyo (pil) |
| 20 | PRNDL, otomatik şanzıman, hız göstergesi, k10trol göstergeleri, uyarı lambaları |
| 21 | Emniyet / Pilotaj |
| 22 | Yardımcı güç kaynağı, far gecikmesi |
| 23 | Arka silecek, arka yıkama pompası |
| 24 | Ön aks, 4WD uyarı ışığı, TP2 rölesi |
| A | Elektrikli kapı kilitleri, altı yönlü elektrikli koltuk, anahtarsız giriş modülü (devre kesici) |
| B | Elektrikli camlar (devre kesici) |
Motor bölmesindeki sigorta kutusu

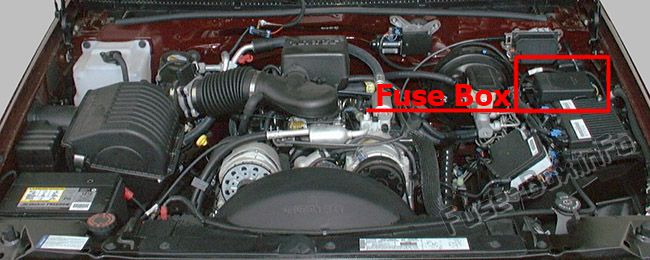

Sigorta kutusu konumu

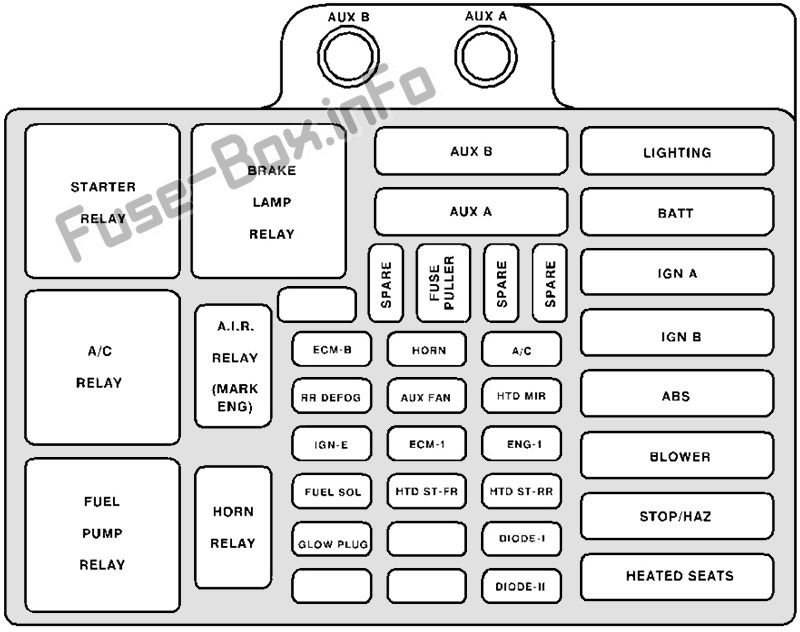

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Soyadı | Tanım |
|---|---|
| ECM-B | Yakıt pompası, PCM / VCM |
| RR DEFOG | Arka cam buğu çözücü |
| IGN-E | Yardımcı Fan Röle Bobini, Klima Kompresör Rölesi, Sıcak Yakıt Modülü |
| TOPRAK YAKIT | Kullanılmamış |
| akkor buji | Kullanılmamış |
| KORNA | Korna, kaputun altındaki lamba |
| YARDIMCI FAN | Yardımcı fan |
| ECM-1 | Enjektörler, PCM / VCM |
| HTD ST-FR | Isıtmalı ön koltuklar |
| AC | Klima |
| NKU MIR | Isıtmalı dış aynalar |
| FRA-1 | K10tak Anahtarı, EGR, Kartuş Tahliyesi, EVRV Rölanti Solenoidi, Isıtmalı O2 |
| HTD ST-RR | Isıtmalı arka koltuklar |
| YARDIMCI B | Römork kablolaması |
| 1 | Câblage SEO |
| AYDINLATMA | Far ve panel dimmer anahtarı, sis ve k10for sigortaları |
| SİLAH | Akü, sigorta bloğu barası |
| IGN A | K10tak anahtarı |
| IGN B | K10tak anahtarı |
| karın kasları | Kilitlenme önleyici fren modülü |
| FAN | Üfleyici ve arka üfleyici rölesi |
| DUR / HAZ | Stop lambaları |
| ISITMALI KOLTUKLAR | Isıtmalı koltuklar |
