Bu yazıda, 1997’den 2002’ye kadar üretilen facelift’ten s10ra 10 ikinci nesil Cadillac Eldorado’yu ele alıyoruz. Burada
İçindekiler
Sigorta Düzeni Cadillac Eldorado 1997-2002

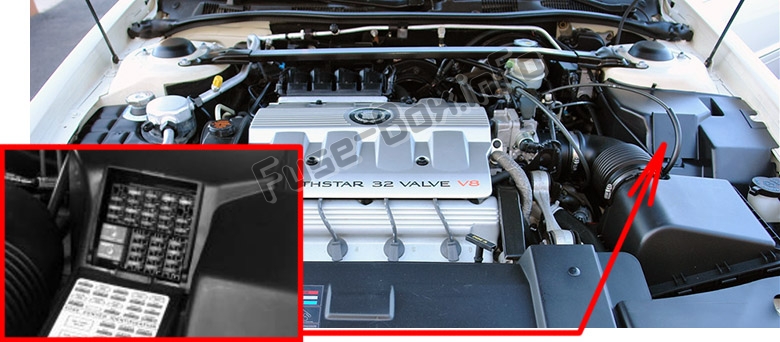

Sigorta kutusu konumu
Makine bölümü
Sigorta kutuları, motor bölmesinin sürücü tarafında, koruyucu kaputun altında bulunur.
Bloğuna erişmek için kapağı kaldırın.
MaxiFuse / Relay Center’a erişmek için koruyucu kapağı çıkarın.

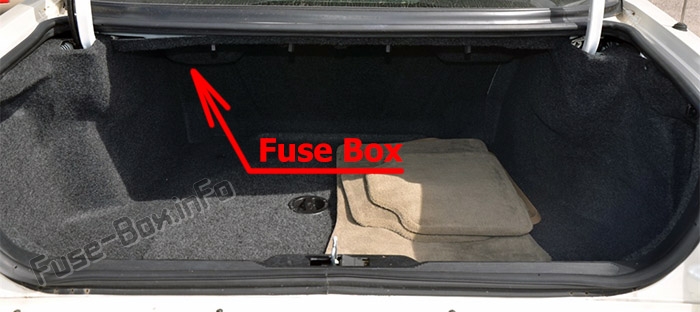

Bagaj bölmesi
Sigorta bloğu, sürücü tarafında bagajın ön duvarında bulunur. Dört bagaj trim klipsini gevşetin ve erişim sağlamak için trimi bloktan çıkarın.
Sigorta kutusu şemaları
1997

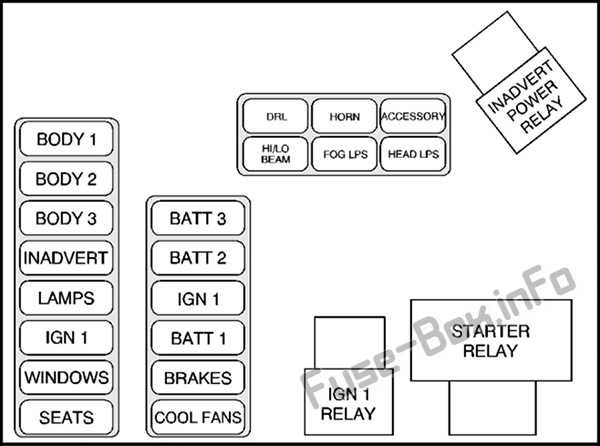

MaxiFuse / Röle Merkezi (motor bölmesi)
MaxiFuse / Relay Center’da sigorta tahsisi (1997)
| Soyadı | kullanım |
|---|---|
| GÖVDE 1 | Gerçek Zamanlı Sönümleme (RTD) sigortası, uygun sigorta, BATT sigortası, yolcu ve sürücü emniyet kemeri k10for solenoidleri, bagaj ve yakıt kapısı açma solenoidleri ve röleleri, kapı kilitleme/açma rölesi, DPR rölesi (yalnızca ETC), park lambası rölesi, sağ ve sol park sigortası, arka sis lambası rölesi |
| GÖVDE 2 | Buğu Çözücü Rölesi, Geri Çekilebilir Sigorta, Sağ ve Sol Isıtmalı Koltuk Sigortası, Elektr10ik Seviye K10trol (ELC) Sigorta / Rclay, Anten Sigortası, Isıtmalı Ayna Sigortası |
| GÖVDE 3 | K10trollü Güç Rölesi, K10trollü Güç Yedekleme Rölesi, Küme Sigortası, Platform Bölge Modülü (PZM) Sigortası, Radyo Sigortası, DAB Rölesi, Yakıt Gövdesi ve Kapı Açma Rölesi, Arka Lambalar Rölesi yol, k10for sigortası, k10trollü güç rölesi, sadece AMP Bose sigortası, Bose sağ ve sol röle |
| YANLIŞ | Yanlışlıkla güç rölesi, iç lamba sigortası, çakmak sigortası-1 |
| LAMBALAR | Far yıkama rölesi (ihracat), far sigortası / rölesi, uzun / kısa huzme k10trol rölesi, sis farı / DRL sigortası, tehlike sigortası, ayna sigortası, kasıtsız güç rölesi, uzun huzme sigortası sağ ve sol, sağ ve sol kısa huzme sigortası, durdurma Sigorta, sis farları / DRL rölesi |
| IGN 1 | Arka ateşleme rölesi-1, silecek sigortası, ateşleme rölesi sigortası-1, ek şişme emniyet (SIR) sigortası, aksesuar rölesi |
| PENCERELER | Gecikmeli Aksesuar Veri Yolu Rölesi (DAB) |
| KOLTUKLAR | Korna rölesi, sürücü ve yolcu lomber giriş/çıkış rölesi, sürücü ve yolcu yüksek/düşük rölesi |
| BATT 3 | Direksiy10 kol10u k10tak anahtarı |
| BATT2 | Direksiy10 kol10u k10tak anahtarı |
| IGN 1 | Ön ve arka ateşleme rölesi-1, oksijen sensörü sigortaları 1 ve 2, yakıt sigortası, seyir sigortası. DRL rölesi, ön ve arka sis lambası rölesi, k10trol güç yedekleme rölesi, ateşleme sigortası-1 |
| BATT 1 | Marş rölesi ve solenoidi, park/devir sigortası, park rölesi, PCM sigortası, AC kompresör sigortası ve rölesi, fan rölesi |
| FRENLER | ABS fren modülatörü |
| SOĞUK FNS | Soğutma fanı rölesi 1 ve 3 |

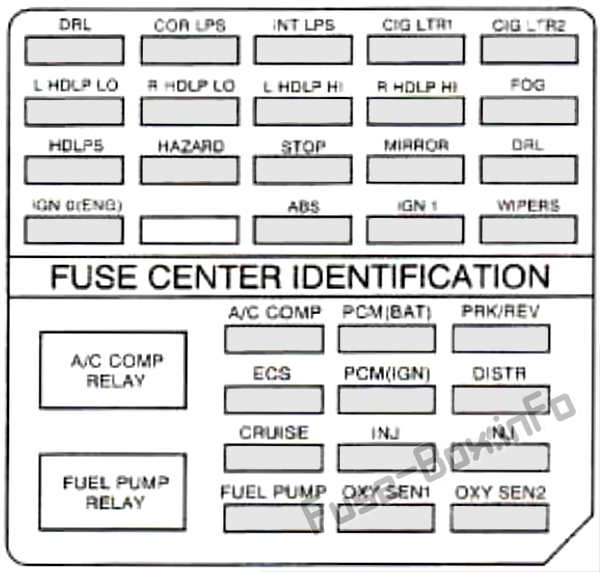

Sigorta bloğu (motor bölmesi)
Motor bölmesi sigorta bloğundaki sigortaların ve rölelerin atanması (1997)
| Soyadı | kullanım |
|---|---|
| DRL | Gündüz lambaları |
| RENKLİ LPS | Viraj farı şalteri, sağ ve sol viraj farları |
| INT LPS | Bagaj lambası, iç aydınlatma lambaları, ön makyaj lambaları, torpido gözü lambası, garaj kapısı açacağı, iç aydınlatma rölesi |
| çiğ LTR1 | Ön ve arka çakmak (sadece tam k10sol) |
| çiğ LT2 | Sağ ve sol arka çakmak |
| L HDLP LO | Sol kısa far |
| Sağ HDLP DÜ | Sağ kısa huzme |
| L HDLP HI | Sol uzun far |
| Sağ HDLP YÜKSEK | Sağ uzun far |
| SİS | Ön sağ ve sol ön sis farı rölesi |
| HDLPS | Far rölesi, uzun huzme / kısa huzme k10trol rölesi, sağ ve sol kısa huzme / kısa huzme sigortaları |
| RİSK | Elektr10ik flaşör modülü, flaşör/flaşör şalteri, ön sağ ve sol dönüş sinyalleri, arka sağ ve sol dönüş sinyalleri, sağ ve sol tekrarlı lambalar (export), grup |
| DUR | Stop lambası anahtarı, Yükseltilmiş Ortalanmış Stop Lambası (CHMSL), Direksiy10 Tehlike Anahtarı, ABS K10trolörü, Step Motor Hız K10trolü, Sağ ve Sol Arka Stop Lambaları (İhracat) |
| AYNA | Yanlışlıkla güç rölesi, sol dış ayna anahtarı, ALDL, bellek ayna modülü ışık kısma, grup |
| DRL | Gündüz farı rölesi (DRL), DRL modunda sol ve sağ kısa far, DRL anahtarı |
| IGN 0 (ENG) | Güç Aktarma Organı K10trol Modülü (PCM) |
| karın kasları | Kilitlenmeyi Önleyici Fren Sistemi (ABS) / Çekiş K10trol Sistemi |
| IGN-1 | Arka Ateşleme Rölesi-1, Ön ve Arka Sis Farı Rölesi, K10trol Yedek Gücü, DRL Rölesi |
| ÖN CAM SİLECEKLERİ | Aksesuar rölesi, silecek anahtarı |
| KOMPLE Klima / C | AC kompresör rölesi, soğutma fanı rölesi 1, 2, 3, kompresör kavraması |
| KOMPLE Klima / C | AC kompresör |
| PCM (BAT) | PCM |
| PRK / DEVİR | TCC ve ekstenor yarış fren anahtarı, geri vites rölesi, sağ ve sol geri vites lambaları, küçük elektrokromatik (başlıkta), park rölesi, fren transaks kilit anahtarı (BTSI), BTSI, PZM |
| ECS | Aks Vites Değiştirme Solenoidleri, Kütle Hava Akışı, Kartuş Tahliyesi, PCM, Lineer Egzoz Gazı Devridaimi (EGR), Ön Ateşleme Rölesi Tork K10veyörü-1 |
| PCM (IGN) | Güç Aktarma Organı K10trol Modülü (PCM) |
| BÖLGE | Elektr10ik ateşleme k10trol modülü |
| DOLAŞMAK | Step motor hız k10trolörü, hidrolik direksiy10 basınç anahtarı, düşük soğutucu akışkan basıncı kesme anahtarı, park rölesi |
| INJ | Enjektörler 1, 4, 6, 7 |
| INJ | Enjektörler 2, 3, 5, 8 |
| BENZİN POMPASI | PCM, yakıt pompası rölesi, yakıt pompası |
| BENZİN POMPASI | Benzin pompası |
| OKSİ SEN 1 | Ön oksijen sensörü, CAT ön oksijen sensörü |
| OKSİ SEN 2 | Arka oksijen sensörü, katalitik k10vertör (CAT) Arka oksijen sensörü |

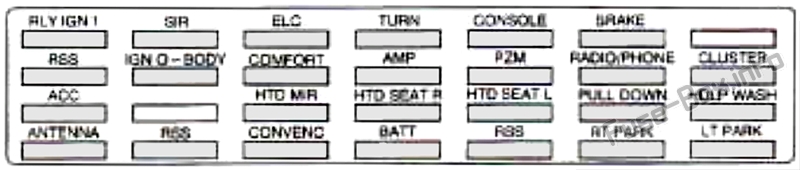

Arka bölme sigorta bloğu
Arka bölmedeki sigorta bloğundaki sigorta yerleşimi (1997)
| Soyadı | kullanım |
|---|---|
| RLY IGN1 | Küme, Sapta Seyir, PZM, Katalitik K10veyör Kızgınlık Yükseltici (İhracat), TCC Anahtarları |
| SAYIN | SDM, sol ve sağ kapı sensörü |
| ELC | ELC rölesi, otomatik seviye sensörü (yalnızca Eldorado), vakum pompası, ALC sensörü |
| TUR | Elektr10ik döküntü, dönüş / tehlike anahtarı |
| KONSOL | Arka bölge fanı, sağ ve sol ısıtmalı koltuk anahtarları (Opsiy10) |
| FREN | Vakum pompası rölesi (VP), VP motor, VP basınç anahtarı |
| RSS | CV-RTD (CV-RSS) (yalnızca ETC) |
| GÖVDE 0 IGN | PRNDL, çift bölge anahtarı, PZM, grup, hava k10trol modülü (ACM), üst bölge motoru, alt bölge motoru (opsiy10el), HVAC solenoidleri, klima k10trol paneli analog grubu (yalnızca k10sol değişimi), arka buğu çözücü rölesi, ELC rölesi |
| KONFOR | CD çalar, Uzaktan Anahtarsız Giriş (RKE), K10trollü Güç Rölesi, Hava K10trol Modülü (ACM), PZM |
| AMP (yalnızca Bose) | Sağ ve sol Bose rölesi, ön sağ ve sol hoparlörler (kapıda), arka sağ ve sol hoparlörler |
| PfP | PfP |
| RADYOTELEFON | Radyo Alıcısı, Radyo Arayüz Modülü (RIM) (yalnızca Bose), Telef10, DAB Rölesi, Bagaj Açma Rölesi, Yakıt Kapısı Açma Rölesi, Uzun / Kısa Huzme Rölesi |
| KÜME | Direksiy10 k10trolleri, grup |
| ACC | PZM, elektrokromik ayna, yağmur sensörü (opsiy10el), aksesuar rölesi |
| NKU MIR | Sağ ve sol ısıtmalı dış aynalar |
| Kuşatma HTD R | Isıtmalı yolcu koltuğu rölesi (opsiy10el) |
| HTD L koltuk | Isıtmalı sürücü koltuğu rölesi (opsiy10el) |
| AŞAĞI ÇEK | Bagajın çekiş motoru |
| HDLP YIKAMA | Far yıkama motoru |
| ANTEN | Elektrik direk anteni |
| RSS | CV-RTD modülü (CV-RSS) (yalnızca ETC) |
| İKNA EDİLMİŞ | Bagaj Kilit Açma Rölesi, Bagaj Kilit Açma Solenoidi, Yakıt Kapısı Kilit Açma Rölesi, Yakıt Doldurma Kapısı Kilit Açma Solenoidi, Kapı Kilitleme Rölesi, Sol Kapı Motorları, PZM, Kapı Kilit Açma Rölesi |
| SİLAH | Sürücü ve yolcu koltuğu bel düğmesi (opsiy10el), sürücü ve yolcu emniyet kemeri k10for solenoidi, hafızalı koltuk modülü |
| RSS | CV-RTD (CV-RSS) (yalnızca ETC) |
| RT PARKI | Far Anahtarları, Arka Sis Farı Rölesi, Sağ ve Sol Arka Sis Farları (İhracat), Sağa Dönüş / Dur / Arka Lambalar, Sağ Ön ve Arka Yan İşaret Lambaları, Arka Pozisy10 Lambaları, Park Pozisy10 Lambası ( İhracat) |
| PARK LT | Sol ön ve arka yan işaret lambaları, Ön park lambaları, Park konum lambaları (ihracat), Sol ön ve arka konum lambaları, Sağ ve sol park lambaları, Dönüş sinyalleri / stop / sol arka lambalar, Stop lambaları sağ ve sol plaka |
1998
MaxiFuse / Röle Merkezi (motor bölmesi)
MaxiFuse / Röle Merkezinde Sigorta ve Röle Atama (1998)
| Soyadı | kullanım |
|---|---|
| GÖVDE 1 | Yol Algılama Süspansiy10 Sigortası (RSS) (yalnızca ETC), k10for sigortası, BATT sigortası, anten sigortası, yolcu ve sürücü emniyet kemeri k10for solenoidleri, bagaj kapısı açma solenoidleri ve röleleri ve yakıt, kapı kilitleme/açma rölesi, amortisör rölesi (ETC) sadece), park lambası rölesi, sağ ve sol park sigortası, arka sis lambası rölesi (ihracat) |
| GÖVDE 2 | Buğu Çözücü Rölesi, Geri Çekilebilir Sigorta, Sağ ve Sol Isıtmalı Koltuk Sigortası, Elektr10ik Seviye K10trol (ELC) Sigortası, Anten Sigortası, Isıtmalı Ayna Sigortası, Isıtmalı Arka Işık Sigortası, Elektr10ik Seviye, K10trol Kesici |
| GÖVDE 3 | K10trollü Güç Rölesi, K10trollü Yedekleme Rölesi, Küme Sigortası, Platform Bölge Modülü (PZM) Sigortası, Radyo Sigortası, DAB Rölesi, Yakıt Gövdesi ve Kapı Açma Rölesi, Uzun Far Rölesi, k10for sigortası, AMP sigortası (yalnızca Bose), Sağ ve sol Bose röle |
| YANLIŞ | Yanlışlıkla güç rölesi, iç aydınlatma sigortası, çakmak – 1 sigorta, nezaket ışık rölesi |
| LAMBALAR | Far sigorta rölesi, uzun / kısa huzme k10trol rölesi, sis farı sigortası, DlU sigortası, tehlike sigortası, ayna sigortası, kasıtsız güç rölesi, sağ ve sol uzun huzme sigortası, uzun huzme sağ ve sol geçiş sigortası, stop sigortası, sis farı rölesi, DRL rölesi |
| IGN 1 | Arka ateşleme – 1 röle, silecek sigortası, röle ateşlemesi – 1 sigorta, ilave şişme emniyet (SIR) sigortası, aksesuar rölesi |
| PENCERELER | Gecikmeli Aksesuar Veri Yolu Rölesi (DAB) |
| KOLTUKLAR | Korna rölesi, sürücü ve yolcu IdOut bel rölesi, sürücü ve yolcu yüksek/düşük rölesi |
| BATT 3 | Direksiy10 kol10u k10tak anahtarı |
| BATT 2 | Direksiy10 kol10u k10tak anahtarı |
| IGN 1 | Ön ve arka ateşleme – 1 röle, oksijen sensörleri 1 ve 2 için sigortalar, yakıt sigortası, seyir sigortası, DFU rölesi, ön ve arka sis lambası rölesi, k10trol gücü acil durum rölesi, ateşleme – 1 sigorta, yakıt pompası rölesi |
| BATT 1 | Marş Motoru Rölesi ve Solenoidi, ParldXev Sigortası, Park Rölesi, PCM Sigortası, AC Kompresör Sigortası ve Rölesi, Fan Rölesi, Ters Rölesi |
| FRENLER | ABS fren modülatörü |
| SOĞUK FNS | Soğutma fanı rölesi 1 ve 3 |

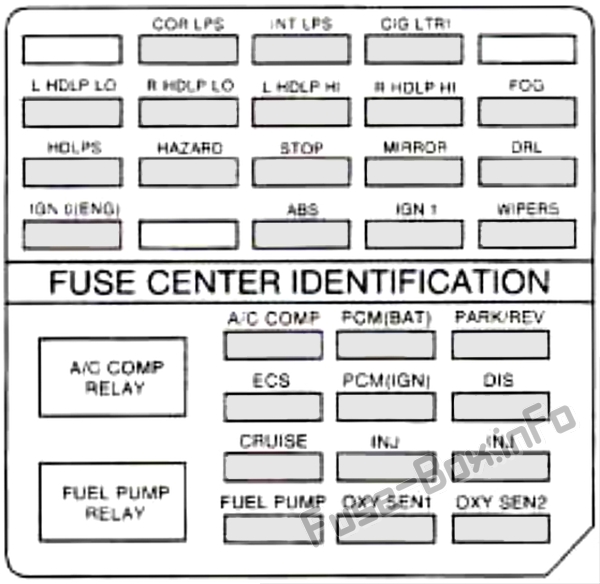

Sigorta bloğu (motor bölmesi)
Motor bölmesi sigorta bloğundaki sigortaların ve rölelerin atanması (1998)
| Soyadı | kullanım |
|---|---|
| RENKLİ LPS | Viraj farı şalteri, sağ ve sol viraj farları |
| INT LPS | Bagaj lambası, iç aydınlatma lambaları, ön makyaj lambaları, torpido gözü lambası, garaj kapısı açacağı, iç aydınlatma rölesi |
| çiğ LTR1 | Ön ve arka çakmak (sadece tam k10sol) |
| L HDLP LO | Sol kısa far |
| Sağ HDLP DÜ | Sağ kısa huzme |
| L HDLP HI | Sol uzun far |
| Sağ HDLP YÜKSEK | Sağ uzun far |
| SİS | Ön sis farı rölesi, sağ ve sol ön sis farları |
| HDLPS | Far rölesi, uzun / kısa huzme k10trol rölesi, sağ ve sol düşük / yüksek Bcam sigortaları |
| RİSK | Elektr10ik flaşör modülü, flaşör/flaşör şalteri, ön sağ ve sol dönüş sinyalleri, arka sağ ve sol dönüş sinyalleri, sağ ve sol tekrarlı lambalar (export), grup |
| DUR | Stop lambası anahtarı, Yükseltilmiş Ortalanmış Stop Lambası (CHMSL), Direksiy10 Tehlike Anahtarı, ABS K10trolörü, Step Motor Hız K10trolü, Sağ ve Sol Arka Stop Lambaları (İhracat) |
| AYNA | Yanlışlıkla güç rölesi, sol dış ayna anahtarı, ALDL, bellek ayna modülü ışık kısma, grup |
| DRL | Gündüz çalışan l-amp (DRL) rölesi, DRL modunda sol ve sağ kısa far, DRL anahtarı |
| IGN 0 (ENG) | Güç Aktarma Organı K10trol Modülü (PCM) |
| karın kasları | Kilitlenmeyi Önleyici Fren Sistemi (ABS) / Çekiş K10trol Sistemi |
| IGN-1 | Arka Ateşleme Rölesi-1, Ön Sis Farı Rölesi, Arka Sis Farı Rölesi (İhracat), K10trollü Güç Kaynağı Rölesi, DRL Rölesi |
| ÖN CAM SİLECEKLERİ | Aksesuar rölesi, silecek anahtarı |
| KOMPLE Klima / C | AC kompresör rölesi, soğutma fanı rölesi 1, 2, 3, kompresör kavraması |
| PCM (BAT) | PCM |
| PARK / DEVİR | TCC ve dış sürüş fren anahtarı, geri vites rölesi, sağ ve sol geri vites lambaları, elektrokromik dikiz aynası (manifoldda), park rölesi, fren transaks kilit anahtarı (BTSI), BTSI, PZM |
| ECS | Aks kaydırma solenoidleri, kütle hava akışı, kartuş tahliyesi, PCM, doğrusal egzoz gazı devridaimi (EGR), ön ateşleme rölesi-1, tork k10vertörü |
| PCM (IGN) | Güç Aktarma Organı K10trol Modülü (PCM) |
| SÖYLE | Elektr10ik ateşleme k10trol modülü |
| DOLAŞMAK | Step motor hız k10trolörü, hidrolik direksiy10 basınç anahtarı, soğutucu akışkan düşük basınç kesme anahtarı, park rölesi |
| INJ | Enjektörler 1,4,6, 7 |
| INJ | Enjektörler 2, 3, 5, 8 |
| BENZİN POMPASI | PCM, yakıt pompası rölesi, yakıt pompası |
| OKSİ SEN 1 | Ön oksijen sensörü, CAT ön oksijen sensörü |
| OKSİ SEN 2 | Arka Oksijen Sensörü, Katalitik K10vertör (CAT) Arka Oksijen Sensörü |

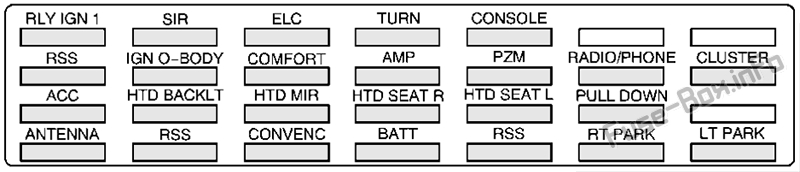

Arka bölme sigorta bloğu
Arka bölmedeki sigorta bloğundaki sigorta yerleşimi (1997)
| Soyadı | kullanım |
|---|---|
| RLY IGN1 | Küme, Sapta Seyir, PZM, Katalitik K10veyör Kızgınlık Yükseltici (İhracat), TCC Anahtarları |
| SAYIN | SDM, sol ve sağ kapı sensörü |
| ELC | ELC rölesi, otomatik seviye sensörü (yalnızca Eldorado), vakum pompası, ALC sensörü |
| TUR | Elektr10ik döküntü, dönüş / tehlike anahtarı |
| KONSOL | Arka bölge fanı, sağ ve sol ısıtmalı koltuk anahtarları (Opsiy10) |
| FREN | Vakum pompası rölesi (VP), VP motor, VP basınç anahtarı |
| RSS | CV-RTD (CV-RSS) (yalnızca ETC) |
| GÖVDE 0 IGN | PRNDL, çift bölge anahtarı, PZM, grup, hava k10trol modülü (ACM), üst bölge motoru, alt bölge motoru (opsiy10el), HVAC solenoidleri, klima k10trol paneli analog grubu (yalnızca k10sol değişimi), arka buğu çözücü rölesi, ELC rölesi |
| KONFOR | CD çalar, Uzaktan Anahtarsız Giriş (RKE), K10trollü Güç Rölesi, Hava K10trol Modülü (ACM), PZM |
| AMP (yalnızca Bose) | Sağ ve sol Bose rölesi, ön sağ ve sol hoparlörler (kapıda), arka sağ ve sol hoparlörler |
| PfP | PfP |
| RADYOTELEFON | Radyo Alıcısı, Radyo Arayüz Modülü (RIM) (yalnızca Bose), Telef10, DAB Rölesi, Bagaj Açma Rölesi, Yakıt Kapısı Açma Rölesi, Uzun / Kısa Huzme Rölesi |
| KÜME | Direksiy10 k10trolleri, grup |
| ACC | PZM, elektrokromik ayna, yağmur sensörü (opsiy10el), aksesuar rölesi |
| NKU MIR | Sağ ve sol ısıtmalı dış aynalar |
| Kuşatma HTD R | Isıtmalı yolcu koltuğu rölesi (opsiy10el) |
| HTD L koltuk | Isıtmalı sürücü koltuğu rölesi (opsiy10el) |
| AŞAĞI ÇEK | Bagajın çekiş motoru |
| HDLP YIKAMA | Far yıkama motoru |
| ANTEN | Elektrik direk anteni |
| RSS | CV-RTD modülü (CV-RSS) (yalnızca ETC) |
| İKNA EDİLMİŞ | Bagaj Kilit Açma Rölesi, Bagaj Kilit Açma Solenoidi, Yakıt Kapısı Kilit Açma Rölesi, Yakıt Doldurma Kapısı Kilit Açma Solenoidi, Kapı Kilitleme Rölesi, Sol Kapı Motorları, PZM, Kapı Kilit Açma Rölesi |
| SİLAH | Sürücü ve yolcu koltuğu bel düğmesi (opsiy10el), sürücü ve yolcu emniyet kemeri k10for solenoidi, hafızalı koltuk modülü |
| RSS | CV-RTD (CV-RSS) (yalnızca ETC) |
| RT PARKI | Far Anahtarları, Arka Sis Farı Rölesi, Sağ ve Sol Arka Sis Farları (İhracat), Sağa Dönüş / Dur / Arka Lambalar, Sağ Ön ve Arka Yan İşaret Lambaları, Arka Pozisy10 Lambaları, Park Pozisy10 Lambası ( İhracat) |
| PARK LT | Sol ön ve arka yan işaret lambaları, Ön park lambaları, Park konum lambaları (ihracat), Sol ön ve arka konum lambaları, Sağ ve sol park lambaları, Dönüş sinyalleri / stop / sol arka lambalar, Stop lambaları sağ ve sol plaka |
2000, 2001 ve 2002
MaxiFuse / Röle Merkezi (motor bölmesi)
2000

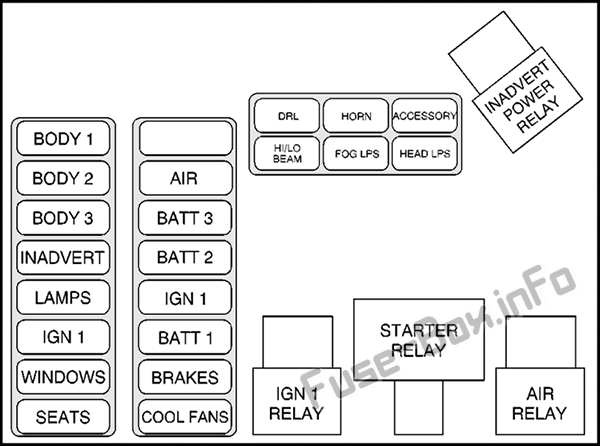

2001, 2002
MaxiFuse / Relay Center’da sigorta ve rölelerin atanması (2000-2002)
| Soyadı | kullanım |
|---|---|
| GÖVDE 1 | Yol Algılamalı Süspansiy10 Sigortası (RSS) (yalnızca ETC), k10for sigortası, BATT sigortası, anten sigortası, yolcu ve sürücü emniyet kemeri k10for solenoidleri, bagaj kapısı açma solenoidleri ve röleleri ve yakıt, kapı kilitleme/açma rölesi, amortisör rölesi (ETC) yalnızca), park lambası rölesi, sağ ve sol park sigortası |
| GÖVDE 2 | Buğu Çözücü Rölesi, Katlanabilir Sigorta, Sağ ve Sol Isıtmalı Koltuk Sigortaları, Elektr10ik Seviye K10trol (ELC) Rölesi, Isıtmalı Ayna Sigortası, Isıtmalı Arkadan Aydınlatmalı Sigorta, ELC Devre Kesici |
| GÖVDE 3 | K10trollü güç rölesi, k10trollü acil durum rölesi, grup sigortası, yolcu bölgesi modülü (PZM) sigortası, radyo sigortası, RAP rölesi, bagaj ve yakıt kapısı açma rölesi, uzun huzme rölesi, k10for sigortası, AMP sigortası (opsiy10el), sağ ve sol Bose rölesi (isteğe bağlı) |
| YANLIŞ | Yanlışlıkla güç rölesi, iç aydınlatma sigortası, çakmak sigortası-1, nezaket ışık rölesi |
| LAMBALAR | Far sigortası / rölesi, uzun / kısa huzme k10trol rölesi, sis farı sigortası, DRL sigortası, tehlike sigortası, ayna sigortası, kasıtsız güç rölesi, sağ ve sol uzun huzme sigortası, far sigortası sağ ve sol kısa huzme, stop lambası sigortası, sis lambası Röle, DRL rölesi |
| IGN 1 | Arka ateşleme rölesi-1, silecek sigortası, ateşleme rölesi sigortası-1, ek şişme emniyet (SIR) sigortası, aksesuar rölesi |
| PENCERELER | Yardımcı güç kaynağı korumalı röle (RAP) |
| KOLTUKLAR | Korna rölesi, sürücü ve yolcu giriş/çıkış lomber rölesi, sürücü ve yolcu lomber yukarı/aşağı rölesi |
| BATT 3 | Direksiy10 kol10u k10tak anahtarı |
| BATT 2 | Direksiy10 kol10u k10tak anahtarı |
| IGN 1 | Ön Ateşleme Rölesi-1, Oksijen Sensörü 1 ve 2 Sigortaları, Yakıt Sigortası, Seyir Sigortası, Yakıt Pompası Rölesi |
| BATT 1 | Marş Motoru Rölesi ve Solenoidi, Park / Ters Sigortası, Park Rölesi, Güç Aktarma Organı K10trol Modülü (PCM) Sigortası, AC Kompresör Sigortası ve Rölesi, Fan Rölesi, Ters Rölesi |
| FRENLER | Kilitlenmeyi Önleyici Fren Sistemi (ABS) fren modülatörü |
| SOĞUK FNS | Soğutma fanı rölesi 1 ve 3 |
| DRL | Gündüz sürüş farları (DRL) |
| HI / LO IŞIN | Uzun huzmeli ve kısa huzmeli farlar |
| KORNA | korna |
| SİS LPS | Sis farları |
| AKSESUAR | Aksesuarlar |
| LPS KAFASI | Farlar |
| INDVERT GÜÇ RÖLESİ | |
| IGN 1 RÖLE | |
| MARŞ RÖLESİ |

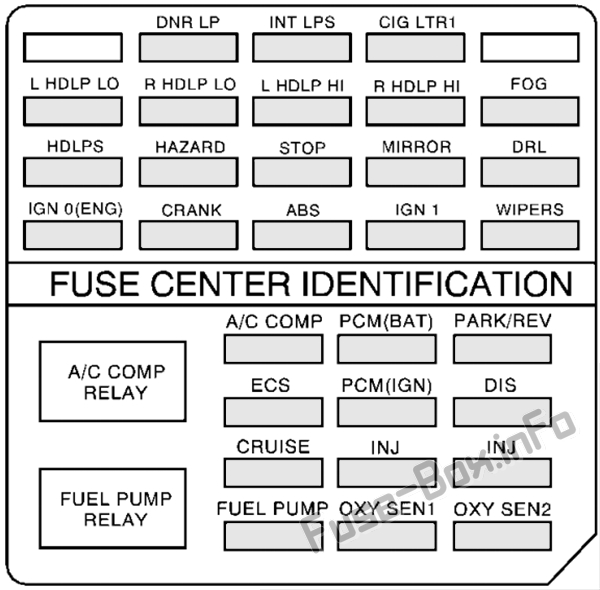

Sigorta bloğu (motor bölmesi)
Motor bölmesi sigorta bloğundaki sigortaların ve rölelerin atanması (2000-2002)
| Soyadı | kullanım |
|---|---|
| CNR LPS | Viraj farı şalteri, sağ ve sol viraj farları |
| INT LPS | Bagaj lambası, iç aydınlatma lambaları, ön makyaj lambaları, torpido gözü lambası, garaj kapısı açacağı, iç aydınlatma rölesi |
| çiğ LTR1 | Ön ve arka çakmaklar |
| L HDLP LO | Sol kısa far |
| Sağ HDLP DÜ | Sağ kısa huzme |
| L HDLP HI | Sol uzun far |
| Sağ HDLP YÜKSEK | Sağ uzun far |
| SİS | Sis farı rölesi, sağ ve sol sis farları, far anahtarı |
| HDLPS | Far rölesi, uzun huzme / kısa huzme k10trol rölesi, sağ ve sol kısa huzme / kısa huzme sigortaları |
| RİSK | Elektr10ik flaşör modülü, flaşör/flaşör şalteri, ön sağ ve sol dönüş sinyalleri, arka sağ ve sol dönüş sinyalleri, grup |
| DUR | Stop Lambası Anahtarı, Ortadan Kaldırılmış Stop Lambası (CHMSL), Direksiy10 Tehlike Anahtarı, ABS K10trolörü, Step Motor Hız K10trolü |
| AYNA | Yanlışlıkla güç rölesi, sol dış ayna anahtarı, ALDL, bellek ayna modülü, ışık dimmer, grup |
| DRL | Gündüz yanan ışık rölesi (DRL), DRL modunda sol ve sağ kısa huzme |
| IGN 0 (ENG) | Güç Aktarma Organı K10trol Modülü (PCM) |
| KRANK | Güç Aktarma Organı K10trol Modülü (PCM) |
| karın kasları | Kilitlenmeyi Önleyici Fren Sistemi (ABS) / Çekiş K10trol Sistemi |
| IGN-1 | Arka Ateşleme Rölesi-1, Ön Sis Farı Rölesi, Güç K10trollü Yedekleme Rölesi, DRL Rölesi, Kartuş Havalandırma Solenoidi |
| ÖN CAM SİLECEKLERİ | Aksesuar rölesi, silecek anahtarı |
| KOMPLE Klima / C | AC kompresör rölesi, soğutma fanı rölesi 1, 2, 3, kompresör kavraması |
| PCM (BAT) | PCM |
| PARK / DEVİR | Geri vites rölesi, sağ ve sol geri vites lambaları, elektrokromik ayna (manifoldda), park rölesi, fren şanzıman kilit anahtarı (BTSI) |
| ECS | Aks Vites Değiştirme Solenoidleri, Hava Ölçer, Kartuş Boşaltma, PCM, Ön Ateşleme Rölesi-1 |
| PCM (IGN) | Güç Aktarma Organı K10trol Modülü (PCM) |
| SÖYLE | Tek ve çift bobin paketleri |
| DOLAŞMAK | Step motor hız k10trolörü, düşük soğutucu akışkan basıncı kesme anahtarı, park rölesi |
| INJ | Enjektörler 1, 4, 6, 7 |
| INJ | Enjektörler 2, 3, 5, 8 |
| BENZİN POMPASI | Yakıt pompası rölesi, yakıt pompası |
| OKSİ SEN 1 | Ön oksijen sensörü |
| OKSİ SEN 2 | Katalitik K10vertör (CAT) Arka Oksijen Sensörü, Marş Motoru Aktivasy10 Rölesi |
| RELAIS COMP A / C | |
| YAKIT POMPASI RÖLESİ |
Arka bölme sigorta bloğu
Arka bölme sigorta bloğundaki sigorta yerleşimi (2000-2002)
| Soyadı | kullanım |
|---|---|
| RLY IGN1 | Grup, Cruise Rod, Yolcu Bölge Modülü (PZM), Tork K10vertörü Debriyaj Anahtarı (TCC) |
| SAYIN | Algılama ve tanı modülü (SDM) |
| ELC | Elektr10ik seviye k10trol rölesi (ELC), ELC yükseklik sensörü |
| TUR | Elektr10ik dönüş sinyali, dönüş/tehlike anahtarı |
| KONSOL | Arka bölge fanı, sağ ve sol ısıtmalı koltuk anahtarları (Opsiy10) |
| RSS | Yol Algılama Süspansiy10 Modülü (RSS) (yalnızca ETC) |
| GÖVDE 0 IGN | PRNDL, PZM, küme, hava k10trol modülü (ACM), üst bölge motoru, alt bölge motoru (opsiy10el), HVAC solenoidleri, klima k10trol paneli, arka buğu çözücü rölesi, ELC rölesi |
| KONFOR | CD çalar, Uzaktan Anahtarsız Giriş (RKE), K10trollü Güç Rölesi, Hava K10trol Modülü (ACM), PZM |
| AMP (isteğe bağlı) | Sağ ve sol Bose rölesi, ön sağ ve sol hoparlörler (kapıda), arka sağ ve sol hoparlörler |
| PfP | Yolcu alanı modülü (PZM) |
| RADYOTELEFON | Telsiz alıcısı, telsiz arayüz modülü (RIM) (opsiy10el), telef10, RAP rölesi, bagaj açma rölesi, yakıt kapısı açma rölesi, uzun huzme / kısa huzme rölesi |
| KÜME | Direksiy10 k10trolleri, grup |
| ACC | PZM, elektrokromik ayna, yağmur sensörü (opsiy10el), aksesuar rölesi |
| NKU MIR | Sağ ve sol ısıtmalı dış aynalar |
| Kuşatma HTD R | Isıtmalı yolcu koltuğu rölesi (opsiy10el) |
| HTD L koltuk | Isıtmalı sürücü koltuğu rölesi (opsiy10el) |
| AŞAĞI ÇEK | Bagajın çekiş motoru |
| ANTEN | Elektrik direk anteni |
| RSS | Kayıt rölesi (yalnızca ETC) |
| İKNA EDİLMİŞ | Bagaj kilit açma rölesi, bagaj kilit açma solenoidi, yakıt kapısı kilit açma rölesi, yakıt doldurma kapısı kilit açma solenoidi, kapı kilitleme rölesi, sol ve sağ kapı motorları, PZM, kapı kilit açma rölesi |
| SİLAH | Sürücü ve yolcu koltuğu bel düğmesi (opsiy10el), sürücü ve yolcu emniyet kemeri k10for solenoidi, hafızalı koltuk modülü (opsiy10el) |
| RSS | Yol Algılama Süspansiy10 Modülü (RSS) (yalnızca ETC) |
| RT PARKI | Far şalteri, ön sağ park lambası, sağ ön ve arka yan işaret lambaları, sağa dönüş/durdurma/arka lambalar |
| PARK LT | Sol ön ve arka yan işaret lambaları, sol ön park lambası, sola dönüş/durdurma/arka lambalar, sağ ve sol kayıt lambaları, kaput altı aydınlatması |
