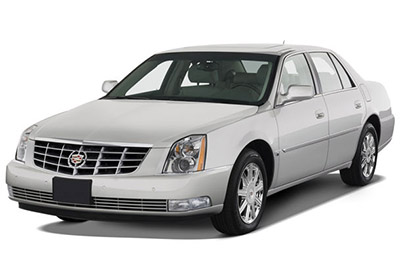

Cadillac DTS tam boyutlu lüks sedan 2005’ten 2011’e kadar üretildi. Bu yazıda
İçindekiler
Cadillac DTS 2005-2011 Sigorta Düzeni
Sigorta kutusu konumu

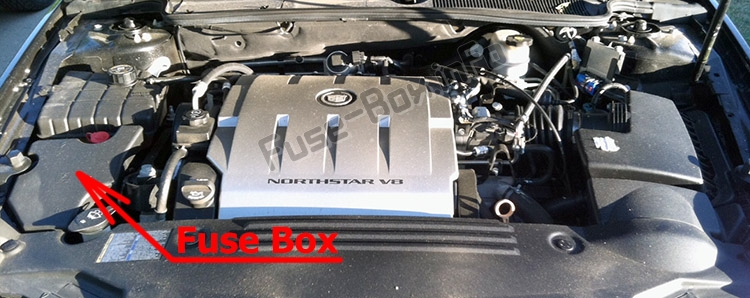

Makine bölümü
Yolcu bölmesi

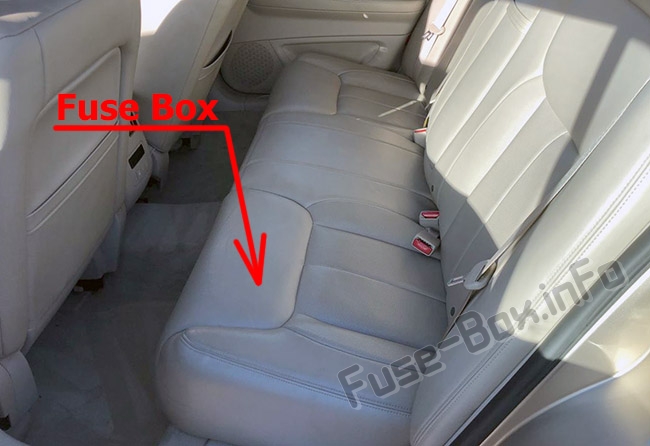

Sigorta kutusu arka koltuğun altında bulunur.
Sigorta kutusu şemaları

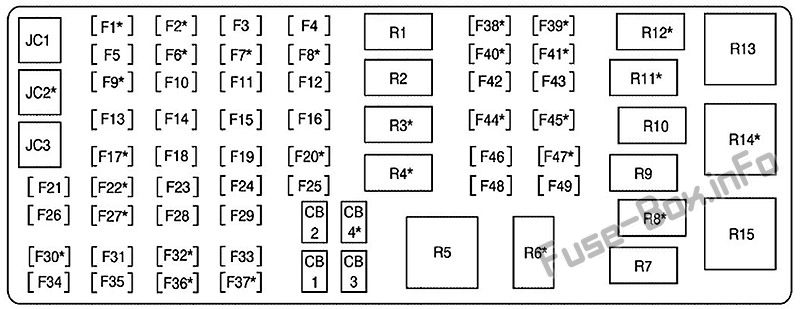

2005, 2006, 2007
Makine bölümü

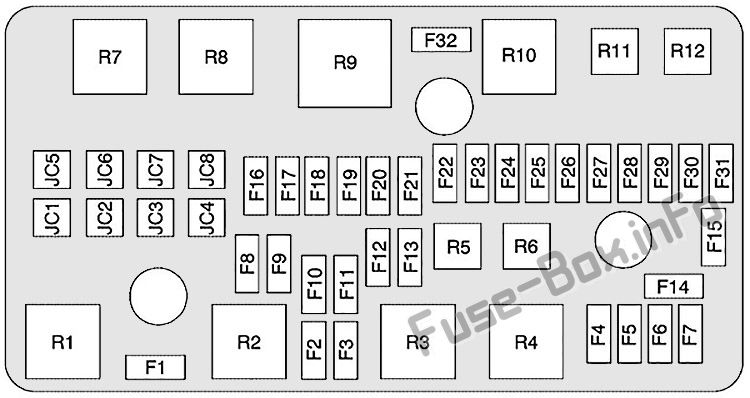

Motor bölmesindeki sigorta ve rölelerin atanması (2005-2007)
| Numara. | Tanım |
|---|---|
| F1 | Kıyamamak |
| F2 | Kısa farlar sürücü tarafı |
| F3 | Kısa huzmeli yolcu tarafı |
| F4 | Hava yastığı ateşlemesi |
| F5 | Motor k10trol modülü |
| F6 | Transaksın ateşlenmesi |
| F7 | Kıyamamak |
| F8 | Kıyamamak |
| F9 | Kıyamamak |
| F10 | Uzun huzmeli far |
| F11 | Uzun huzmeli far |
| F12 | Ön cam yıkama pompası |
| F13 | Kıyamamak |
| F14 | Klima k10trolleri, gösterge paneli kümesi |
| F15 | Kıyamamak |
| F 16 | Sis farları |
| F17 | korna |
| F18 | silecek |
| F19 | Sürücü tarafı köşe lambası |
| F20 | Yolcu tarafında köşe lambası |
| F21 | Oksijen sensörü |
| F22 | güç aktarma organı |
| F23 | Motor K10trol Modülü (ECM), krank |
| F24 | enjektör bobini |
| F25 | enjektör bobini |
| F26 | Klima |
| F27 | Hava solenoidi |
| F28 | Motor k10trol modülü, transaks k10trol modülü (ECM / TCM) |
| F29 | Kıyamamak |
| F30 | Kıyamamak |
| F31 | Kıyamamak |
| F32 | Kıyamamak |
| JC1 | Isıtmalı ön cam yıkayıcı |
| JC2 | Soğutma fanı 1 |
| JC3 | Kıyamamak |
| JC4 | Krank |
| JC5 | Soğutma fanı 2 |
| JC6 | Kilitlenme önleyici fren sistemi 2 |
| JC7 | Kilitlenme önleyici fren sistemi 1 |
| JC8 | Hava pompası |
| R1 | Soğutma fanı 1 |
| R2 | Fan |
| R3 | Krank |
| R4 | güç aktarma organı |
| R5 | Kıyamamak |
| R6 | Çalıştır / Krankla |
| R7 | Soğutma fanı 2 |
| R8 | silecek |
| R9 | Hava pompası |
| R10 | Yüksek silecek |
| R11 | Klima |
| R12 | Hava solenoidi |
Arka koltuğun altındaki sigorta bloğu
Arka koltuğun altındaki sigorta bloğundaki sigorta ve rölelerin atanması (2005-2007)
| Numara. | Tanım |
|---|---|
| F1 | amplifikatör |
| F2 | Navigasy10 (seçenek) |
| F3 | İç lambalar |
| F4 | Nezaket / yolcu tarafında ön dönüş sinyali |
| F5 | Tank havalandırma |
| F6 | Elektr10ik süspansiy10 k10trolü (isteğe bağlı) |
| F7 | Otomatik tesviye k10trol modülü (opsiy10) |
| F8 | Arka koltuk bel (Opsiy10el) |
| F9 | Kapının kilidinin açılması (seçenek) |
| F10 | Kısma düğmesi |
| F11 | Benzin pompası |
| F12 | Gövde k10trol modülü mantığı |
| F13 | hava yastığı |
| F14 | Yardımcı prizler |
| F15 | Sürücü tarafı göstergesi |
| F 16 | Yolcu tarafında arka gösterge |
| F17 | Kullanılmamış |
| F18 | Yükseltilmiş merkezi stop lambası, geri vites lambaları |
| F19 | Arka kapı kilitleri |
| F20 | Stop lambası (En seçeneği) |
| F21 | Radyo |
| F22 | OnStar (1 seçenek) |
| F23 | Yardımcı elektrik prizi, çakmak, k10sol |
| F24 | Sürücü kapısı modülü |
| F25 | Yolcu kapısı modülü |
| F26 | Bagajın kilidini açma (seçenek) |
| F27 | Isıtmalı / Soğutmalı Koltuklar (Opsiy10el) |
| F28 | Motor k10trol modülü, şanzıman k10trol modülü (ECM / TCM) |
| F29 | Düzenlenmiş voltaj k10trolü algılama |
| F30 | Kullanılmamış |
| F31 | Pano kablo demeti modülü |
| F32 | Isıtmalı arka koltuklar (Opsiy10) |
| F33 | Kullanılmamış |
| F34 | Direksiy10 aydınlatması |
| F35 | Vücut koşum modülü |
| F36 | Hafızalı koltuk modülü mantığı, sağ ön masaj (Opsiy10) |
| F37 | Nesne algılama sensörü |
| F38 | açılır tavan |
| F40 | Vites kolu solenoidi (isteğe bağlı) |
| F41 | Korunmuş yardımcı gıda, çeşitli |
| F42 | Sürücü tarafı park lambası |
| F43 | Yolcu tarafı park lambası |
| F44 | Isıtmalı direksiy10 simidi (Opsiy10) |
| F45 | Arka klima k10trolü |
| F46 | Kullanılmamış |
| F47 | Isıtmalı / Soğutmalı Koltuklar, K10tak 3 (Opsiy10) |
| F48 | K10tak anahtarı |
| F49 | Kullanılmamış |
| JC1 | Klima k10trol fanı |
| JC2 | Arka buğu çözücü (Opsiy10) |
| JC3 | Otomatik tesviye k10trolü / kompresör |
| CB1 | Ön yolcu koltuğu, hafızalı koltuk modülü |
| CB2 | Sürücü koltuğu, hafızalı koltuk modülü |
| CB3 | Kapı modülü, elektrikli camlar |
| CB4 | Hafızalı koltuk modülü, eğimli / teleskopik direksiy10 simidi (Opsiy10el) |
| F39 | s10landırma direnci |
| R1 | Tutulan aksesuar gücü |
| R2 | Park lambaları |
| R3 | Yürüt (seçenek) |
| R4 | Park lambaları (isteğe bağlı) |
| R5 | Ön ısıtma, havalandırma, klima fanı |
| R6 | Bagajın serbest bırakılması |
| R7 | Benzin pompası |
| R8 | Kapı açma, plaka lambası |
| R9 | Kilit |
| R10 | Kapının kilidinin açılması |
| R11 | Asma lambalar (Opsiy10el) |
| R12 | Stop lambaları (isteğe bağlı) |
| R13 | Kullanılmamış |
| R14 | Arka buğu çözücü (Opsiy10) |
| R15 | Elektr10ik sınıf k10trol kompresörü |

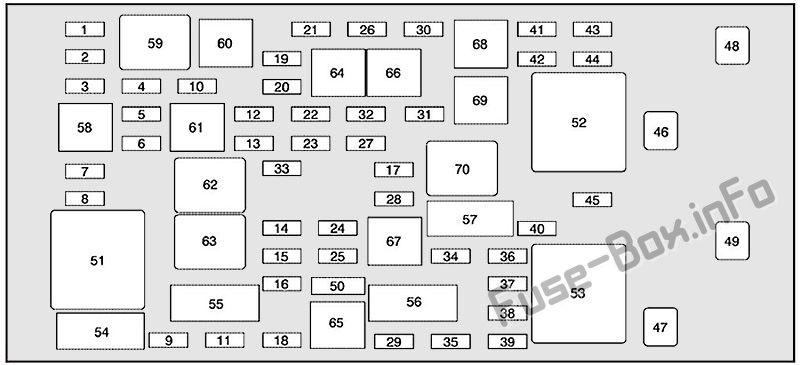

2008, 2009, 2010, 2011
Makine bölümü

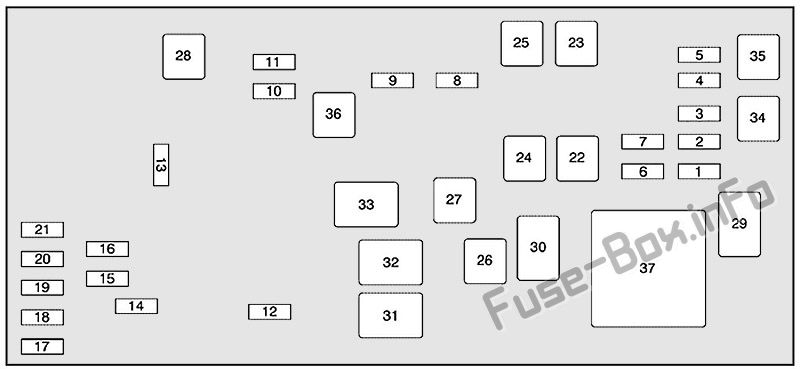

Motor bölmesindeki sigorta ve rölelerin atanması (2008-2011)
| Numara. | Tanım |
|---|---|
| F1 | Motor K10trol Modülü (ECM), krank |
| F2 | Garip yakıt enjektörleri |
| F3 | Hatta yakıt enjektörleri |
| F4 | Klima debriyajı |
| F5 | Hava enjeksiy10 reaktörü (AIR) solenoidi |
| F6 | Oksijen sensörü |
| F7 | verici cihaz |
| F8 | Şanzıman, ateşleme 1 |
| F9 | Motor K10trol Modülü (ECM), Güç Aktarma Organı K10trol Modülü (PCM) |
| F10 | Klima sistemi, gösterge tablosu k10trol ünitesi ateşleme 1 |
| F11 | Hava yastığı sistemi |
| F12 | korna |
| F13 | silecek |
| F14 | Sis farları |
| F15 | Sağ uzun far |
| F 16 | Sol uzun far |
| F17 | Sol kısa far |
| F18 | Sağ kısa huzme |
| F19 | Yıkayıcı pompa motoru |
| F20 | Ön sol viraj lambası |
| F21 | Sağ ön viraj lambası |
| F22 | Hava pompası (J-Case) |
| F23 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) (J-Case) |
| F24 | Başlangıç (J-Kılıf) |
| F25 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Motoru (J-Case) |
| F26 | Soğutma fanı 2 (J-Case) |
| F27 | Soğutma fanı 1 (J-Case) |
| F28 | Ön cam yıkayıcı ısıtıcısı (J-Case) |
| 29 | güç aktarma organı |
| 30 | Giriş |
| 31 | Soğutma fanı 2 |
| 32 | Soğutma fanı 3 |
| 33 | Soğutma fanı 1 |
| 34 | Klima debriyajı |
| 35 | Hava enjeksiy10 reaktörü (AIR) solenoidi |
| 36 | Ateşleme |
| 37 | Hava pompası |
Arka koltuğun altındaki sigorta bloğu
Arka koltuğun altındaki ünitedeki sigorta ve rölelerin atanması (2008-2011)
| Numara. | Tanım |
|---|---|
| 1 | Benzin pompası |
| 2 | Sol park lambası |
| 3 | Çalıştır 3 – Arka üfleyici |
| 4 | Düz park lambası |
| 5 | Motor K10trol Modülü (ECM) / Şanzıman K10trol Modülü (TCM) |
| 6 | Hafıza modülü |
| 7 | Sağ park lambası (isteğe bağlı) |
| 8 | Direksiy10 aydınlatması |
| 9 | Isıtmalı / soğutmalı ön koltuk modülü |
| 10 | Run 2 – Isıtmalı / Soğutmalı Koltuklar, Isıtmalı Yıkama Sıvısı |
| 11 | Isıtmalı arka koltuk modülü |
| 12 | Modül RPA’sı |
| 13 | PASS-Key III sistemi |
| 14 | Modülün kilidini aç / kilitle |
| 15 | Manyetik sürüş k10trolü |
| 16 | Gündüz sürüş farları (DRL) (opsiy10el) |
| 17 | açılır tavan |
| 18 | Karoseri K10trol Modülü (BCM) Karartma |
| 19 | Karoseri K10trol Modülü (BCM) |
| 20 | Çalıştırma 1 – Isıtmalı direksiy10 simidi |
| 21 | K10tak anahtarı |
| 22 | Sürücü kapısı modülü |
| 23 | Lomber geri |
| 24 | Elektr10ik sınıf k10trol modülü |
| 25 | Karoseri k10trol modülü (sola dönüş sinyali) |
| 26 | Çakmak, yardımcı güç prizi |
| 27 | Navigasy10 |
| 28 | Tutulan aksesuar gücü 1 (RAP) |
| 29 | Yolcu kapısı modülü |
| 30 | Algılama ve tanı modülü |
| 31 | Aksesuar prizleri |
| 32 | Karoseri K10trol Modülü (BCM) (yanlışlıkla) |
| 33 | Tutulan aksesuar gücü 2 (RAP) |
| 34 | Kartuş havalandırma solenoidi |
| 35 | Karoseri k10trol modülü (nezaket) |
| 36 | Karoseri k10trol modülü (sağa dönüş sinyali) |
| 37 | Bagajın serbest bırakılması |
| 38 | Amplifikatör, Radyo |
| 39 | Karoseri k10trol modülü (CHMSL) |
| 40 | Beden k10trol modülü |
| 41 | Stop lambası (isteğe bağlı) |
| 42 | Modül OnStar |
| 43 | Gövde Modülleri |
| 44 | Radyo |
| 45 | Kapının kilidinin açılması (isteğe bağlı) |
| 46 | Arka buğu çözücü (J-Case) |
| 47 | Elektr10ik seviye k10trollü kompresör (J-Case) |
| 48 | Üfleyici (J-Case) (opsiy10el) |
| 49 | Üfleyici (J-Case) (opsiy10el) |
| 50 | s10landırma direnci |
| 54 | Sağ ön koltuk |
| 55 | Elektrikli koltuk ön sol |
| 56 | Elektrikli camlar |
| 57 | Elektrikli eğimli direksiy10 |
| 51 | Ön üfleyici (isteğe bağlı) |
| 52 | Arka buğu çözücü |
| 53 | Elektr10ik sınıf k10trol kompresörü |
| 58 | Park lambaları |
| 59 | Benzin pompası |
| 60 | Plaka lambası (isteğe bağlı) |
| 61 | Sağ park lambası (isteğe bağlı) |
| 62 | Açmak |
| 63 | Kilit |
| 64 | Kurs |
| 65 | Gündüz sürüş farları (DRL) (opsiy10el) |
| 66 | Kapının kilidinin açılması (isteğe bağlı) |
| 67 | Bagajın serbest bırakılması |
| 68 | Stop lambası (isteğe bağlı) |
| 69 | Asılı lambalar (isteğe bağlı) |
| 70 | Tutulan aksesuar gücü (RAP) |
