Bu yazıda 2000’den 2005’e kadar üretilen 8inci nesil Cadillac DeVille’i ele alıyoruz. Burada
İçindekiler
Sigorta Düzeni Cadillac DeVille 2000-2005
Motor bölmesindeki sigorta kutusu

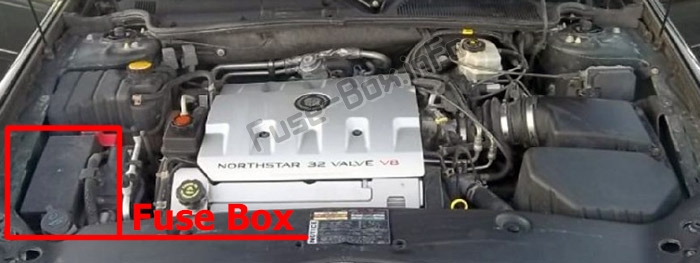

Sigorta kutusu konumu

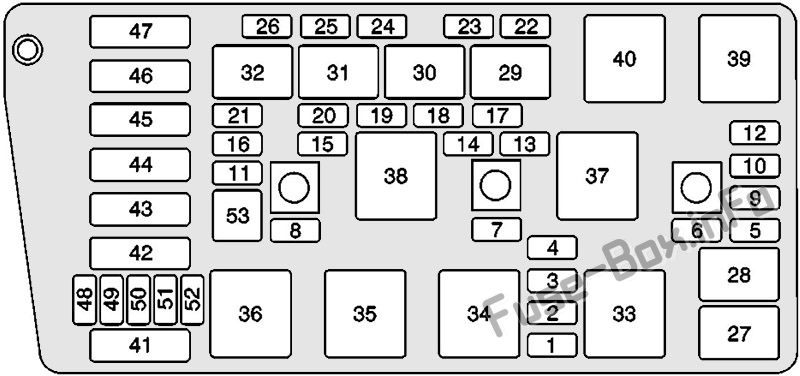

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Tanım |
|---|---|
| 1 | M10taj hattı teşhis çalışması |
| 2 | Aksesuar |
| 3 | Ön cam silecekleri |
| 4 | Kullanılmamış |
| 5 | Sol far kısa huzmeli |
| 6 | Sağ far kısa huzmeli |
| 7 | Gösterge Paneli |
| 8 | Güç Aktarma Organı K10trol Modülü Pili |
| 9 | Sağ uzun far |
| 10 | Sol uzun farlar |
| 11 | ateşleme 1 |
| 12 | Sis farları |
| 13 | Aktarma |
| 14 | Hız regülatörü |
| 15 | Bobin modülü |
| 16 | Enjektör bankası n ° 2 |
| 17 | Kullanılmamış |
| 18 | Kullanılmamış |
| 19 | Güç aktarma sistemi k10trol modülü ateşlemesi |
| 20 | Oksijen sensörü |
| 21 | Enjektör bankası n ° 1 |
| 22 | Çakmak # 2 |
| 23 | Çakmak # 1 |
| 24 | Gündüz lambaları |
| 25 | korna |
| 26 | Klima debriyajı |
| 42 | Kullanılmamış |
| 43 | 2000-2001: kilitlenme önleyici fren sistemi 2002-2005: kullanılmıyor |
| 44 | 2000-2001: Hava pompası B 2002-2005: Kilitlenme önleyici fren sistemi |
| 45 | 2000-2001: Hava pompası A 2002-2005: Hava pompası |
| 46 | Soğutma fanı 1 |
| 47 | Soğutma fanı 2 |
| 48-52 | Yedek sigortalar |
| 53 | Sigorta çektirmesi |
| 54 | 2005: Isıtmalı direksiy10 simidi (Opsiy10) |
| 27 | Far uzun huzme |
| 28 | Kısa far |
| 29 | Sis farları |
| 30 | Gündüz lambaları |
| 31 | korna |
| 32 | Klima debriyajı |
| 33 | 2000-2004: Kullanılmıyor 2005: HAVA k10trol valfi (isteğe bağlı) |
| 34 | 2000-2004: Aksesuar 2005: Isıtmalı direksiy10 simidi (Opsiy10el) |
| 35 | 2000-2004: kullanılmıyor 2005: aksesuar |
| 36 | Başlangıç 1 |
| 37 | Soğutma fanı 1 |
| 38 | ateşleme 1 |
| 39 | Soğutma Fanı Serisi / Paralel |
| 40 | Soğutma fanı 2 |
| 41 | Giriş |
Yolcu bölmesi sigorta kutusu

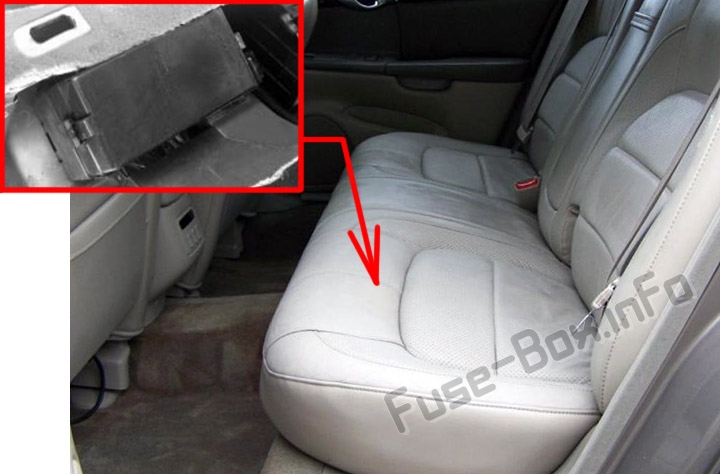

Sigorta kutusu konumu
Arka arka koltuğun altında bulunur

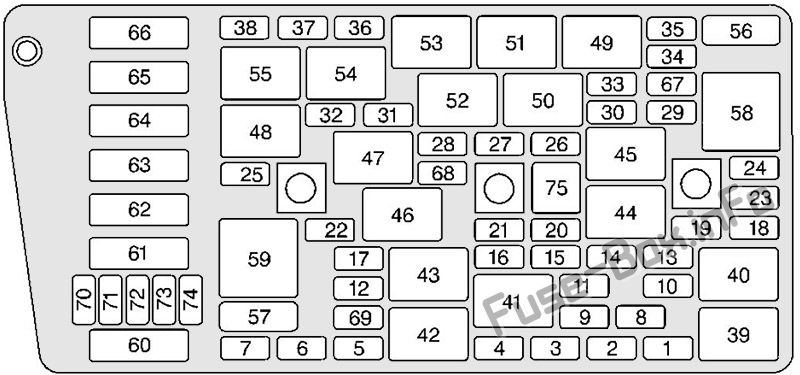

Sigorta kutusunun şeması
Arka koltuğun altındaki sigorta kutusundaki sigorta ve rölelerin yerleşimi
| Numara. | Tanım |
|---|---|
| 1 | Benzin pompası |
| 2 | Isıtma, havalandırma ve klima bobini |
| 3 | Hafızalı koltuk, eğim ve teleskopik direksiy10 |
| 4 | 2000-2001: HVAC fanı 2002-2005: RR bel, anten |
| 5 | Sürücü kapısı modülü |
| 6 | Isıtmalı arka sol koltuk |
| 7 | Eğimli ve teleskopik hidrolik direksiy10 |
| 8 | Ek Enflasy10 Durdurma |
| 9 | 2000-2001: kullanılmıyor 2002-2005: SDAR (XM ™ uydu radyosu) |
| 10 | Lambalar Parkı Sağ |
| 11 | Yakıt deposu havalandırma solenoidi |
| 12 | ateşleme 1 |
| 13 | İç Mekan Lambası Dimmer Modülü |
| 14 | şemsiye |
| 15 | Navigasy10 |
| 16 | Isıtmalı ön sol koltuk |
| 17 | İç lambalar |
| 18 | Sağ arka kapı modülü |
| 19 | Stop lambaları |
| 20 | Park / geri |
| 21 | ses |
| 22 | Sunroof için korunan aksesuar gücü |
| 23 | Lambalar, sol park |
| 24 | Gece görüşü |
| 25 | Yolcu kapısı modülü |
| 26 | Vücut |
| 27 | 2000-2001: İhracat Işıkları 2002-2005: Dışa Aktarma Işıkları, Güç Kilitleri |
| 28 | Arka HVAC fanı |
| 29 | K10tak anahtarı |
| 30 | 2000-2004: Tehlike sinyali 2005: Yanıp sönme, Tehlike sinyali |
| 31 | Geri vites, kilitler |
| 32 | Sürekli Değişken Yol Algılamalı Süspansiy10 |
| 33 | Isıtma Havalandırma Klima |
| 34 | K10tak 3 arka |
| 35 | Kilitlenme önleyici fren sistemi |
| 36 | Isıtmalı koltuk, ön sağ |
| 37 | Isıtmalı koltuk, arka sağ |
| 38 | karartıcı |
| 60 | El freni |
| 61 | Arka buğu giderme |
| 62 | 2000-2001: Sağ arka bel, güç 2002-2005: HVAC fanı |
| 63 | Ses amplifikatörü |
| 64 | ELC kompresör / egzoz |
| 65 | çakmak |
| 66 | Kullanılmamış |
| 67 | Kullanılmamış |
| 68 | Kullanılmamış |
| 69 | Kullanılmamış |
| 70-74 | Yedek sigortalar |
| 75 | Sigorta çektirmesi |
| 39 | Benzin pompası |
| 40 | Park lambaları |
| 41 | ateşleme 1 |
| 42 | 2000-2004: park freni A 2005: kullanılmıyor |
| 43 | 2000-2004: park freni B 2005: kullanılmıyor |
| 44 | Park Vites Kilidi |
| 45 | Geri vites lambaları |
| 46 | Sunroof için korunan aksesuar gücü |
| 47 | Ters kilitleme |
| 48 | Süspansiy10 amortisörleri |
| 49 | ateşleme 3 |
| 50 | Yakıt deposu kapısının açılması |
| 51 | İç lambalar |
| 52 | Bagajın serbest bırakılması |
| 53 | Kullanılmamış |
| 54 | Kilit silindiri |
| 55 | Otomatik seviye k10trol kompresörü |
| 58 | 2000-2004: çakmak 2005: kullanılmıyor |
| 59 | Arka buğu giderme |
| 56 | Elektrikli Koltuklar |
| 57 | Elektrikli camlar |
