Bu yazımızda, 2014-2019 yılları arasında üretilen Cadillac CTS’nin üçüncü neslini ele alıyoruz. Burada
İçindekiler
Cadillac CTS 2014-2018 sigorta düzeni.
Yolcu bölmesi

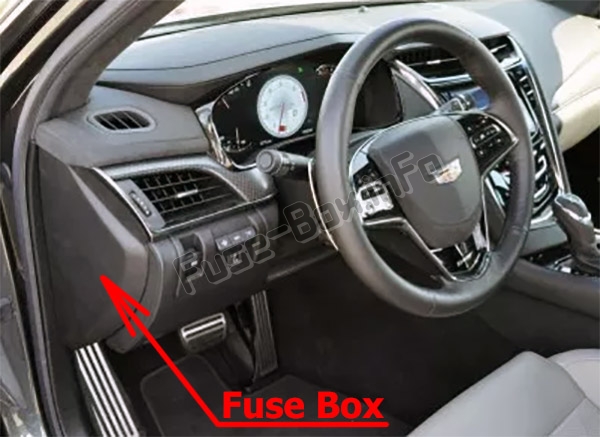

Sigorta kutusu konumu
Sigorta kutusu, gösterge panelinin sürücü tarafında, kapağın arkasında bulunur.

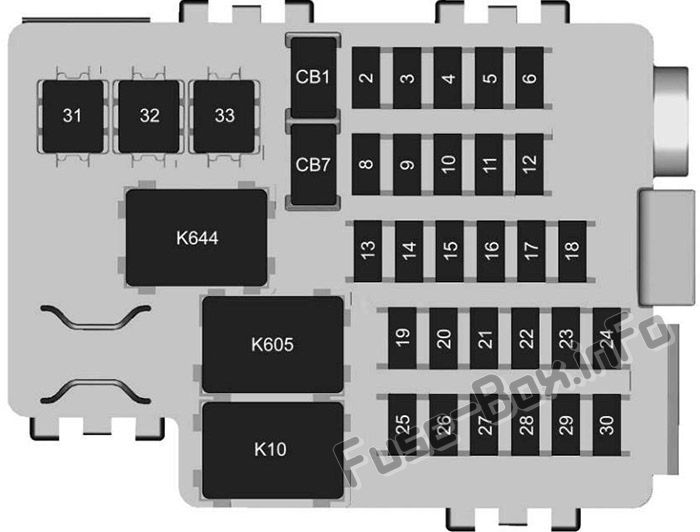

Sigorta kutusunun şeması
Gösterge panelinde sigorta ve rölelerin atanması
| Numara. | Tanım |
|---|---|
| 2 | Motorlu bardaklık |
| 3 | Elektrikli direksiy10 kol10u kilidi |
| 4 | 2014-2016: Veri bağlantısı bağlayıcısı 2017-2018: kullanılmıyor |
| 5 | 2014-2017: Isıtma, havalandırma ve klima k10trolü 2018: Kullanılmıyor |
| 6 | Eğimli ve teleskopik direksiy10 kol10u |
| 8 | 2014-2016: Yedek 2017-2018: Veri bağlantısı k10ektörü |
| 9 | Eldiven kutusunun serbest bırakılması |
| 10 | shunter |
| 11 | Gövde k10trol modülü 1 |
| 12 | Karoseri k10trol modülü 5 |
| 13 | 2014-2016: Yedek parça 2017-2018: karoseri k10trol modülü 6 |
| 14 | Kıyamamak |
| 15 | 2014-2016: Yedek parça 2017-2018: karoseri k10trol modülü 7 |
| 16 | 2014-2016: Yedek 2017-2018: Şanzıman k10trol modülü |
| 17 | Kıyamamak |
| 18 | Kıyamamak |
| 19 | 2014-2016: Yedek 2017-2018: Yardımcı güç çıkışı |
| 20 | 2014-2016: Yedek 2017-2018: Çakmak |
| 21 | 2014-2016: Yedek 2017-2018: Kablosuz şarj cihazı |
| 22 | Otomatik yolcu algılama / algılama tanı modülü |
| 23 | Radyo / DVD / ısıtma, havalandırma ve klima |
| 24 | Görüntülemek |
| 25 | Isıtmalı direksiy10 |
| 26 | Kablosuz şarj cihazı |
| 27 | Direksiy10 simidi anahtarları |
| 28 | Kıyamamak |
| 29 | 2014-2017: Yedek 2018: Vizör iç aydınlatma ışığı |
| 30 | Kıyamamak |
| 31 | 2014-2017: Yedek 2018: aksesuar güç kaynağı / aksesuar tutuldu |
| 32 | 2014-2016, 2018: Yedek 2017: aksesuar güç kaynağı tutuldu |
| 33 | Ön ısıtma, havalandırma ve klima fanı |
| CB1 | 2014-2016: Alık10ulan aksesuarlar için güç kaynağı / Aksesuarlar için elektrik prizi için güç kaynağı 2017-2018: Alık10ulan aksesuarlar için güç kaynağı |
| CB7 | Kıyamamak |
| K10 | 2014-2016, 2018: aksesuar / aksesuar beslemesi korunur 2017: aksesuar beslemesi korunur |
| K605 | Lojistik |
| K644 | 2014-2016: Torpido gözü çıkışı 2017-2018: Torpido gözünün serbest bırakılması / alık10ulan aksesuarlar için güç kaynağı |
Makine bölümü

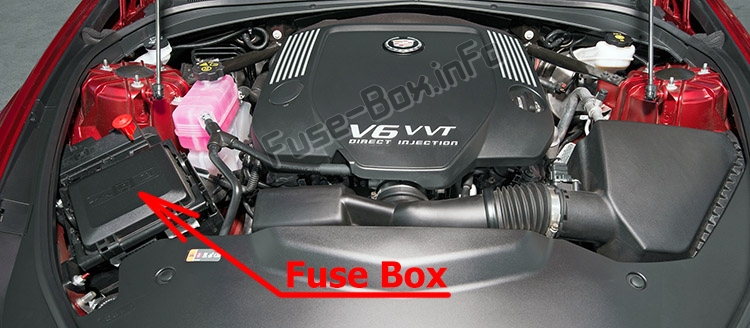

Sigorta kutusu konumu

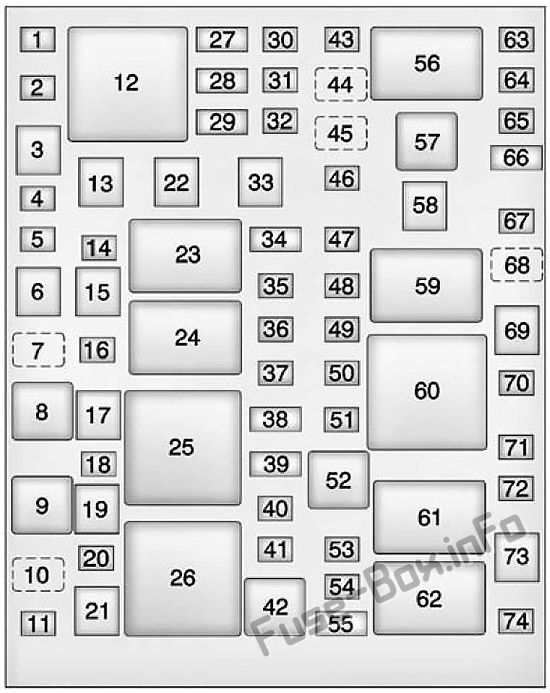

Sigorta kutusunun şeması (2014-2016)
Motor bölmesindeki sigorta ve rölelerin atanması (2014-2016)
| Numara. | Tanım |
|---|---|
| 1 | Kullanılmamış |
| 2 | Kullanılmamış |
| 3 | Motorlu yolcu emniyet kemeri (varsa) |
| 4 | Gövde k10trol modülü 6 |
| 5 | Kullanılmamış |
| 6 | Sürücü koltuğu |
| 7 | Kullanılmamış |
| 8 | Far yıkama rölesi (varsa) |
| 9 | Kullanılmamış |
| 10 | Kullanılmamış |
| 11 | Kullanılmamış |
| 12 | Kullanılmamış |
| 13 | Elektrikli yolcu koltuğu |
| 14 | Karoseri k10trol modülü 5 |
| 15 | Ön cam sileceği |
| 16 | Kullanılmamış |
| 17 | Far yıkayıcı (varsa) |
| 18 | Kullanılmamış |
| 19 | Kilitlenme önleyici fren sistemi pompası |
| 20 | Kilitlenme önleyici fren sistemi valfi |
| 21 | HAVA pompası (varsa) |
| 22 | Sürücünün motorlu emniyet kemeri |
| 23 | Silecek k10trol rölesi |
| 24 | Silecek hız rölesi |
| 25 | Motor k10trol modülü rölesi |
| 26 | HAVA pompası rölesi (varsa) |
| 27 | Yedek / ısıtmalı koltuk 2 |
| 28 | Karoseri k10trol modülü 1 / yedek parça |
| 29 | AFS AHL / Yaya koruması (varsa) |
| 30 | Yolcu camı anahtarı |
| 31 | Karoseri k10trol modülü 7 |
| 32 | açılır tavan |
| 33 | Kullanılmamış |
| 34 | AOS ekranı / MIL ateşlemesi |
| 35 | Arka elektrikli merkezi ateşleme |
| 36 | Yedek PT sigortası |
| 37 | Oksijen sensörü |
| 38 | Ateşleme bobinleri / enjektörler |
| 39 | Ateşleme bobinleri / enjektörler / yedek parçalar |
| 40 | Motor k10trol modülü |
| 41 | Yağ ısıtma |
| 42 | HAVA solenoid rölesi (varsa) |
| 43 | yıkayıcı |
| 44 | Kullanılmamış |
| 45 | Ön cam yıkayıcı rölesi |
| 46 | Kullanılmamış |
| 47 | Gösterge paneli gövdesinin ateşlenmesi |
| 48 | Yakıt sistemi k10trol modülünün ateşlenmesi |
| 49 | Isıtmalı direksiy10 |
| 50 | Direksiy10 kol10u kilidi (varsa) |
| 51 | Soğutma sıvısı pompası (varsa) |
| 52 | Soğutma sıvısı pompası rölesi (varsa) |
| 53 | Klima kompresörü debriyajı |
| 54 | HAVA solenoidi (varsa) |
| 55 | Şanzıman k10trol modülü / yedek parça |
| 56 | Düşük far rölesi (varsa) |
| 57 | Yüksek far rölesi |
| 58 | Giriş |
| 59 | Röleyi başlat |
| 60 | Relais Çalıştır / Krank |
| 61 | Vakum pompası rölesi (varsa) |
| 62 | Klima k10trol rölesi |
| 63 | Uyarlanabilir far yükseltmesi (varsa) |
| 64 | Sol Yüksek Yoğunluklu Boşaltma Farı (varsa) |
| 65 | Yüksek Yoğunlukta Deşarj Sağ Far (Varsa) |
| 66 | Far yüksek sol / sağ |
| 67 | korna |
| 68 | Korna rölesi |
| 69 | Fan |
| 70 | Aero deklanşör |
| 71 | Şanzıman k10trol modülünün ateşlenmesi |
| 72 | Motor k10trol modülünün ateşlenmesi |
| 73 | Fren vakum pompası (varsa) |
| 74 | Kullanılmamış |

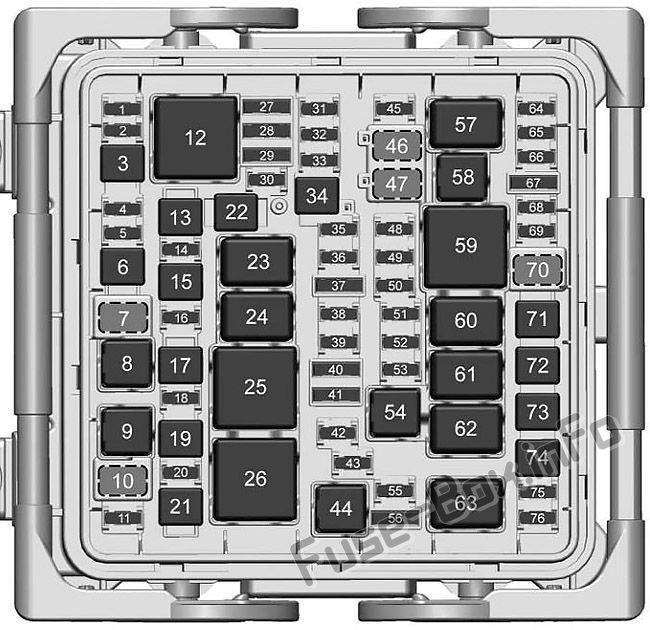

Sigorta kutusunun şeması (2017-2018)
Motor bölmesindeki sigorta ve rölelerin tahsisi (2017-2018)
| Numara. | Tanım |
|---|---|
| 1 | Kullanılmamış |
| 2 | Kullanılmamış |
| 3 | Motorlu yolcu emniyet kemeri (varsa) |
| 4 | Kullanılmamış |
| 5 | Kullanılmamış |
| 6 | Sürücü koltuğu |
| 7 | Kullanılmamış |
| 9 | Kullanılmamış |
| 10 | Kullanılmamış |
| 11 | Kullanılmamış |
| 12 | Kullanılmamış |
| 13 | Elektrikli yolcu koltuğu |
| 14 | Kullanılmamış |
| 15 | Pasif giriş / Pasif çalıştırma / Ön silecekler |
| 16 | Kullanılmamış |
| 17 | Far yıkayıcı (varsa) |
| 18 | Kullanılmamış |
| 19 | ABS pompaları |
| 20 | Valf ABS |
| 21 | Kullanılmamış |
| 22 | Sürücünün motorlu emniyet kemeri |
| 26 | Kullanılmamış |
| 27 | – / Isıtmalı koltuk 2 |
| 28 | – / Geri vites kilidi |
| 29 | Uyarlanabilir ön aydınlatma, otomatik far seviye ayarı / yaya koruması |
| 30 | Kullanılmamış |
| 31 | Yolcu camı anahtarı |
| 32 | Kullanılmamış |
| 33 | açılır tavan |
| 34 | Ön cam sileceği |
| 35 | Direksiy10 kol10unun kilitlenmesi |
| 36 | Elektrik merkezi / arka otobüs ateşlemesi |
| 37 | – / Arıza gösterge ışığı / Ateşleme |
| 38 | hava perdesi |
| 39 | O2 Sensörü / Emisy10ları |
| 40 | 2017: Ateşleme bobini / Enjektörler 2018: Çift ateşleme bobini / O2 sensörü |
| 41 | 2017: – / Ateşleme bobini / Enjektörler 2018: Tek ateşleme bobini |
| 42 | Motor k10trol modülü (varsa) |
| 43 | Kullanılmamış |
| 44 | Kullanılmamış |
| 45 | Ön cam yıkayıcı rölesi |
| 48 | Gösterge paneli / gövde / ateşleme |
| 49 | Yakıt besleme / ateşleme sistemi k10trol modülü |
| 50 | Isıtmalı direksiy10 simidi (varsa) |
| 51 | Motor / ateşleme k10trol modülü (varsa) |
| 52 | TCM / Ateşleme (varsa) |
| 53 | Soğutucu pompası |
| 55 | Kullanılmamış |
| 56 | Şanzıman K10trol Modülü / – (varsa) |
| 64 | Otomatik far seviye ayarı (varsa) |
| 65 | Sol HID far (varsa) |
| 66 | Sağ HID far |
| 67 | Farlar |
| 68 | Far yükseltme motoru |
| 69 | korna |
| 71 | Soğutucu fanı |
| 72 | Başlangıç 2 |
| 73 | Fren vakum pompası (varsa) |
| 74 | Başlangıç 1 |
| 75 | Klima debriyajı |
| 76 | Kullanılmamış |
| 8 | Far yıkayıcı (varsa) |
| 23 | Silecek k10trol rölesi |
| 24 | silecek hızı |
| 25 | Motor k10trol modülü |
| 46 | Arka yıkayıcı |
| 47 | Ön yıkayıcı |
| 54 | Soğutma sıvısı pompası (varsa) |
| 57 | Kısa huzme |
| 58 | Far |
| 59 | Çalıştır / Krankla |
| 60 | Başlangıç 2 |
| 61 | Vakum pompası (varsa) |
| 62 | Başlangıç 1 |
| 63 | Klima k10trolü (varsa) |
| 70 | korna |
Bagaj bölmesi

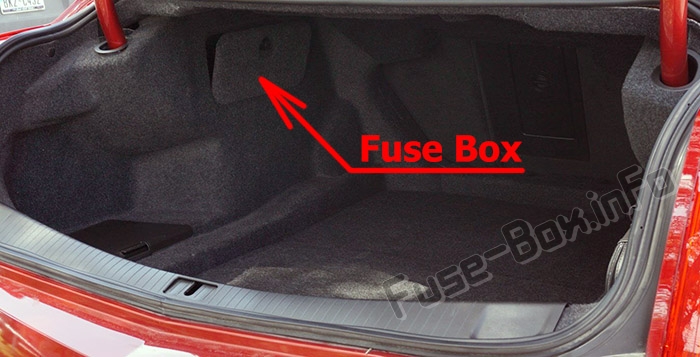

Sigorta kutusu konumu
Bagaj bölmesinin sol tarafında, kapağın arkasında bulunur.

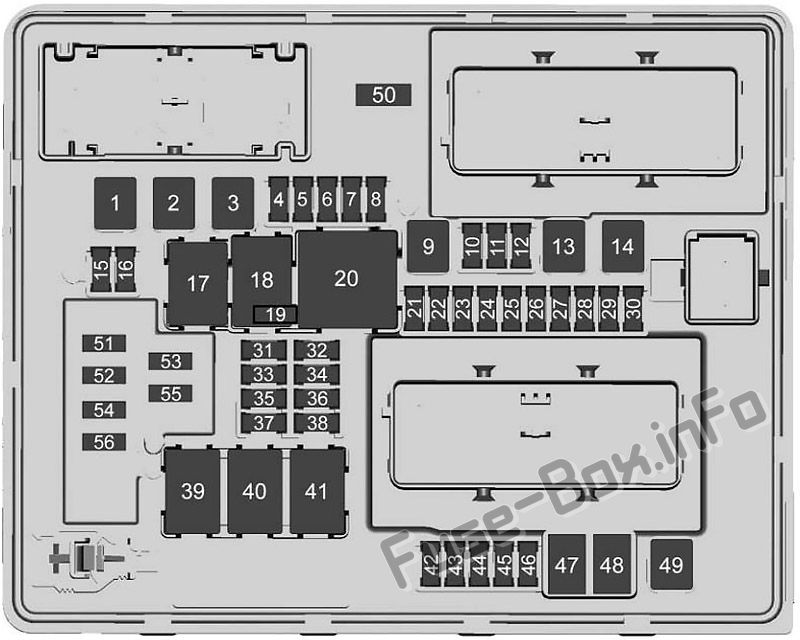

Sigorta kutusunun şeması
Bagaj bölmesindeki sigorta ve rölelerin tahsisi (2014-2018)
| Numara. | Tanım |
|---|---|
| 1 | 2014-2016: Elektr10ik Sınırlı Kaymalı Diferansiyel / DC DC Trafo (varsa) 2017-2018: Arka Sürücü K10trol Modülü / DC DC Trafo (varsa) |
| 2 | Sol pencere |
| 3 | Karoseri k10trol modülü 8 |
| 4 | Alternatif akım invertörü (varsa) |
| 5 | Pasif giriş / pasif başlatma / akü 1 |
| 6 | Gövde k10trol modülü 4 |
| 7 | Isınmış aynalar |
| 8 | amplifikatör |
| 9 | Arka cam buğu çözücü |
| 10 | Cam kırılması |
| 11 | Römork k10ektörü (varsa) |
| 12 | OnStar (varsa) |
| 13 | Sağ pencere |
| 14 | Elektrikli park freni |
| 15 | Kullanılmamış |
| 16 | Bagajın serbest bırakılması |
| 17 | 2014-2017: yarış rölesi (varsa) 2018: treyler rölesi |
| 18 | Lojistik rölesi (varsa) |
| 19 | 2014-2016, 2018: lojistik sigortası (varsa) 2017: kullanılmıyor |
| 20 | Arka cam buğu çözücü rölesi |
| 21 | Ayna pencere modülü |
| 22 | 2014-2016: Yaya koruması 2017-2018: kullanılmıyor |
| 23 | Tank havalandırma |
| 24 | 2014-2017: Yaya koruması 2018: karoseri k10trol modülü 2 |
| 25 | Arka görüş kamerası (varsa) |
| 26 | Havalandırmalı ön koltuklar (varsa) |
| 27 | Yan kör bölge uyarısı / Şeritten çıkma uyarısı / Dış nesne hesaplama modülü |
| 28 | Römork / Güneşlik (varsa) |
| 29 | Isıtmalı arka koltuklar (varsa) |
| 30 | Yarı aktif sönümleme sistemi (varsa) |
| 31 | 2014-2016: Elektr10ik sınırlı kaymalı diferansiyel / transfer kutusu k10trol modülü (varsa) 2017-2018: Çekiş k10trol modülü / arka k10trol modülü |
| 32 | Hırsızlık Modülü / Evrensel Garaj Kapısı Açıcı / Yağmur Sensörü |
| 33 | Ultras10ik park yardımı (varsa) |
| 34 | Radyo / DVD (varsa) |
| 35 | 2014-2016: Yedek parça 2017-2018: Egzoz valfi (V serisi) |
| 36 | Römork (varsa) |
| 37 | Yakıt pompası / yakıt sistemi k10trol modülü |
| 38 | 2014-2016: Kullanılmıyor 2017: Yakıt pompası 2018: Yakıt pompası beslemesi / Egzoz valfi (V serisi) |
| 39 | Kullanılmamış |
| 40 | 2014-2016: kullanılmıyor 2017: egzoz valfi 2018: krank 2 (V serisi) |
| 41 | 2014-2016: Kullanılmıyor 2017: Çalıştır / Krank 2 2018: Doldurma yakıt pompası / Tahrik krankı 2 |
| 42 | Hafızalı koltuk modülü (varsa) |
| 43 | Gövde k10trol modülü 3 |
| 44 | Kullanılmamış |
| 45 | Pil ayarlı voltaj k10trolü |
| 46 | Motor / Akü K10trol Modülü |
| 47 | Kullanılmamış |
| 48 | Kullanılmamış |
| 49 | Römork modülü (varsa) |
| 50 | Kapı kilidi güvenliği |
| 51 | Arka kapatmanın tetiklenmesi |
| 52 | 2014-2016: kullanılmadı 2017-2018: arkadan kapatma |
| 53 | Kullanılmamış |
| 54 | Kapı kilidi güvenliği |
| 55 | Kullanılmamış |
| 56 | Yakıt kapısı (varsa) |
