Bu yazıda, 2008’den 2014’e kadar üretilen ikinci nesil Cadillac CTS’yi ele alıyoruz. Burada
İçindekiler
Sigorta Düzeni Cadillac CTS 2008-2014
Sigorta kutusu konumu

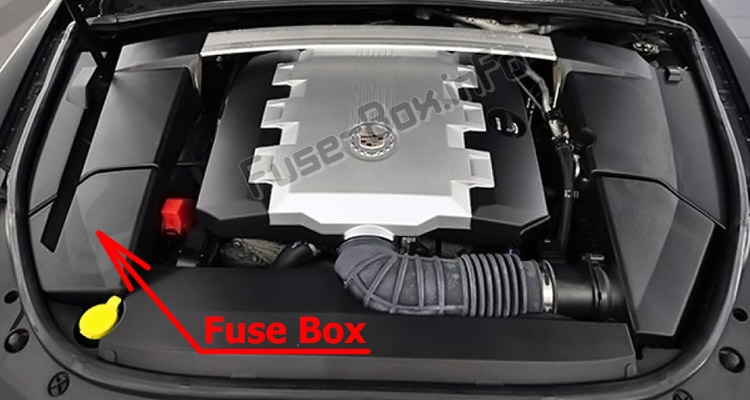

Makine bölümü
Motor kapağını çıkarın.

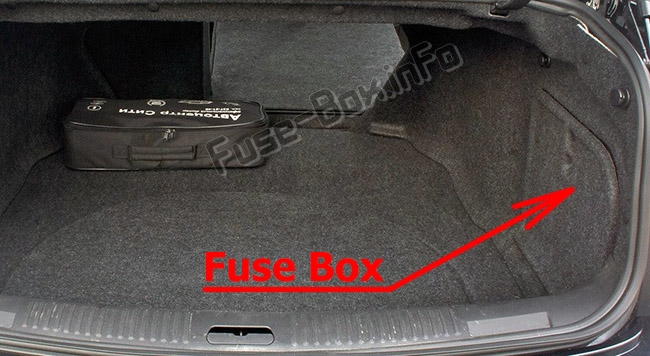

Bagaj bölmesi
Bagajın sağ tarafında, kapağın arkasında bulunur.
Sigorta kutusu şemaları
2008, 2009
Makine bölümü

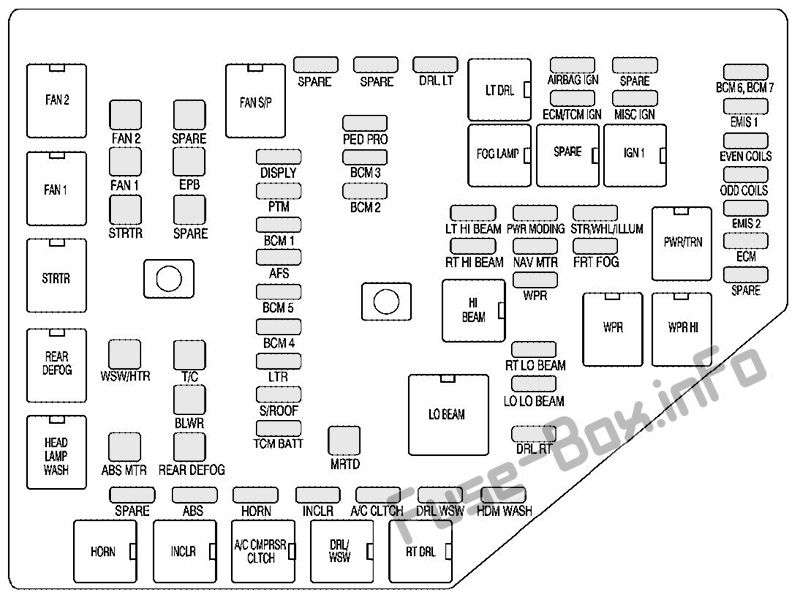

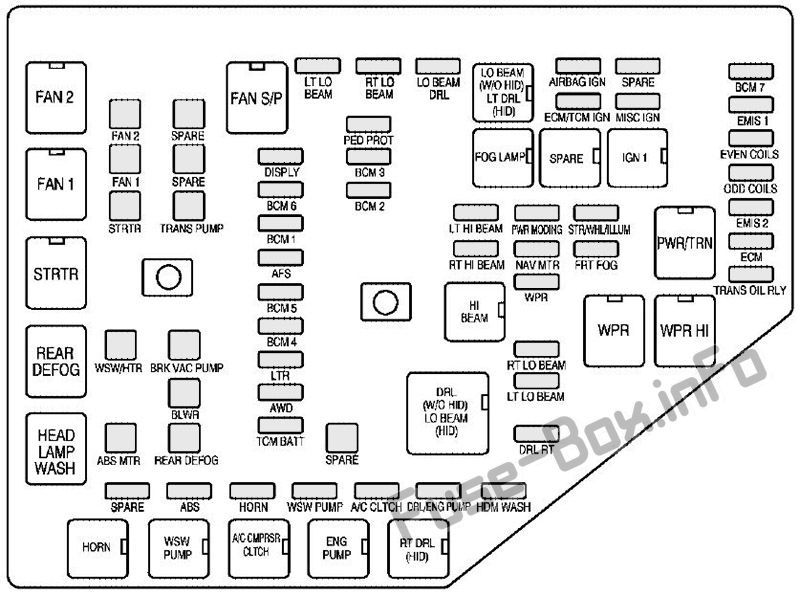

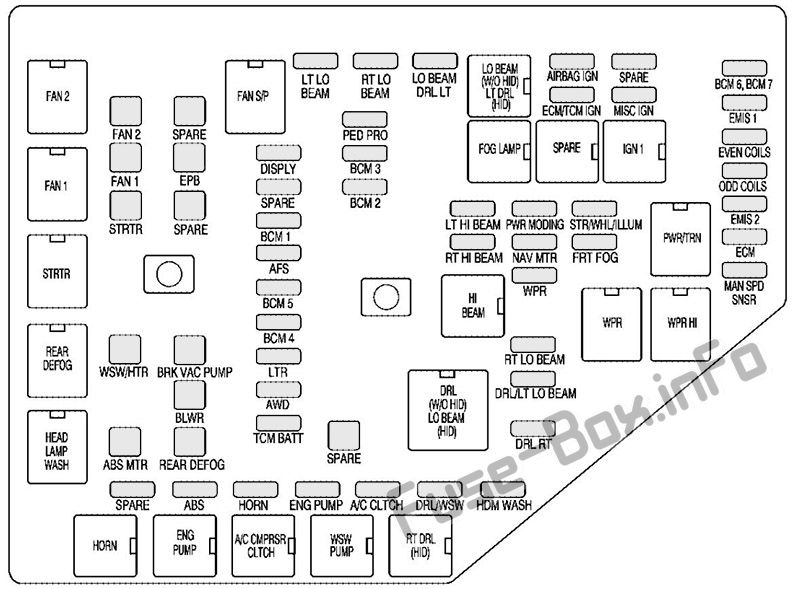

Motor bölmesindeki sigorta ve rölelerin tahsisi (2008, 2009)
| Soyadı | Tanım |
|---|---|
| DEBRİYAJ A / C | Klima debriyajı |
| karın kasları | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| AFS | Adaptif ön aydınlatma sistemi |
| HAVA YASTIĞI IGN | Hava yastığı anahtarı |
| AWD | Tüm tekerlekten çekiş |
| S / TOIT | açılır tavan |
| BCM 1 | Gövde k10trol modülü 1 |
| BCM 2 | Gövde k10trol modülü 2 |
| BCM 3 | Gövde k10trol modülü 3 |
| BCM 4 | Gövde k10trol modülü 4 |
| BCM 5 | Karoseri k10trol modülü 5 |
| BCM 6 | Gövde k10trol modülü 6 |
| BCM 7 | Karoseri k10trol modülü 7 |
| BCM 6, BCM 7 | Karoseri k10trol modülü 6 ve 7 |
| İĞNELEMEK | Görüntülemek |
| RT RT | Sağ gündüz farı (DRL) |
| DRL / WSW | Gündüz sürüş farları / yıkama pompası |
| POMPA DRL / ENG | Gündüz lambaları |
| ECM | Motor K10trol Modülü (ECM) |
| ECM / TCM IGN | ECM, Şanzıman K10trol Modülü (TCM), Gösterge Paneli (IPC), PASS-Key III + Modülü |
| SORUN 1 | 1’i göster |
| 2. SORU | 2’yi göster |
| AYNI BOBİNLER | Aynı bobinler |
| ön sis | Ön sis farları |
| HDM YIKAMA | Far k10trol modülü yıkayıcı |
| KORNA | korna |
| LO BEAM DRL | DRL kısa huzmeli far |
| LO BEAM DRL GAUCH | Kısa huzmeli gündüz yanan farlar (solda) |
| DRL LT | Solda gündüz sürüş farları |
| LT YÜKSEK IŞIN | Sol uzun far |
| LT LO KİRİŞ | Sol kısa far |
| LT LO KİRİŞ | Sol kısa far |
| KOŞUM DRL / LT LO | Sol gündüz farları / kısa huzme |
| LTR | çakmak |
| ÇEŞİTLİ IGN | Ateşleme |
| NAV MTR | navigasy10 motoru |
| BOBİNLER TEK | Tek bobinler |
| PED KORUMASI | Kullanılmamış |
| PWR MODELİ | PassKey modülü, karoseri k10trol modülü |
| RT YÜKSEK IŞIN | Sağ uzun far |
| RT LO IŞIN | Sağ kısa huzme |
| KIYAMAMAK | Kıyamamak |
| Str / WHL / İllüs | Direksiy10 aydınlatması |
| TCM BATT | Şanzıman k10trol modülü pili |
| TRANS YAĞ RLY | Şanzıman yağı rölesi |
| PR’DA | silecek |
| POMPA WSW | Ön cam yıkama pompası |
| ABS MTR | ABS motoru |
| YIL | Fan |
| POMPA BRK VAC | Fren vakum pompası |
| FAN 1 | Soğutma fanı 1 |
| FAN 2 | Soğutma fanı 2 |
| ARKA KOSTÜM | Arka buğu çözücü |
| KIYAMAMAK | Kıyamamak |
| EPB | Elektrikli park freni |
| MRTD | MR Sürüş / Süspansiy10 k10trolü |
| STRTR | Giriş |
| TRANS POMPA | Şanzıman pompası |
| BGB / HTR | yıkayıcı ısıtıcı |
| FAR YIKAYICI | Far yıkayıcılar |
| CLTCH A / C CMPRSR | Klima kompresörü debriyajı |
| DRL (G / O GİZLİ) ALT KİRİŞ (GİZLİ) |
Gündüz farları (yüksek yoğunluklu deşarj olmadan), kısa huzme (yüksek yoğunluklu deşarj) |
| uzun kiriş | Farlar |
| DAHİL | Intercooler pompaları |
| POMPA ENG | Motorlu pompa |
| S / P FANI | Soğutma Fanı Serisi / Paralel |
| FAN 1 | Soğutma fanı 1 |
| FAN 2 | Soğutma fanı 2 |
| FAR YIKAYICI | Far yıkayıcılar |
| SLT KİRİŞ | Uzun huzmeli far |
| KORNA | korna |
| IGN 1 | ateşleme 1 |
| LO KİRİŞ (G/Ç GİZLİ) LT DRL (GİZLİ) |
Kısa huzme (yüksek yoğunluklu deşarj olmadan), sol gündüz farı (yüksek yoğunluklu deşarj) |
| LT DRL | Solda gündüz sürüş farları |
| PWR / TRN | güç aktarma organı |
| ARKA KOSTÜM | Arka buğu çözücü |
| KIYAMAMAK | Kıyamamak |
| STRTR | Giriş |
| PR’DA | silecek |
| WPR HI | Yüksek hızlı silecek |
| POMPA WSW | Ön cam yıkama pompası |
| SİS LAMBASI | Sis farları |
| RT DRL (HID) | Sağ gündüz farı (yüksek yoğunluklu deşarj) |
| RT DRL | Sağ gündüz farı |
Bagaj bölmesi

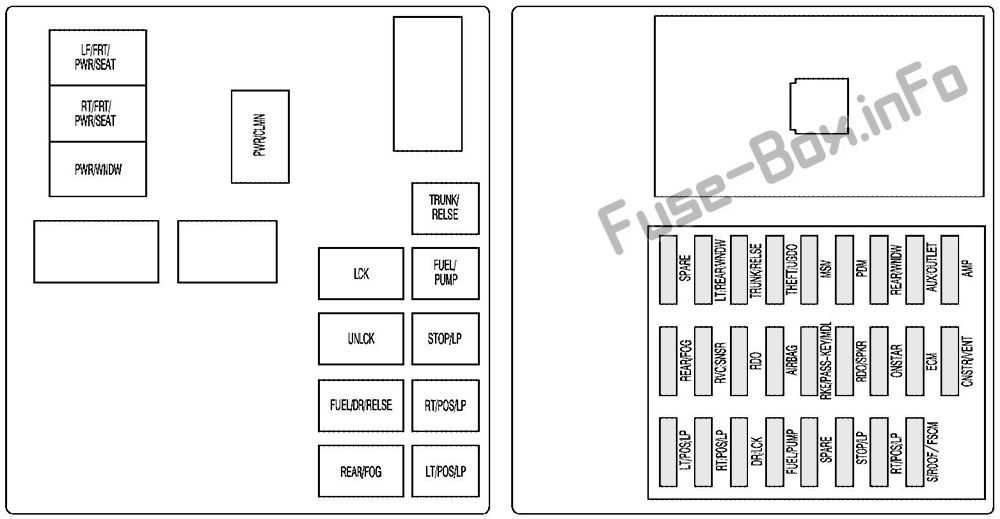

Bagaj bölmesindeki sigorta ve rölelerin tahsisi (2008, 2009)
| Soyadı | Tanım |
|---|---|
| HAVA YASTIĞI | Hava yastığı sistemi |
| AMP | amplifikatör |
| AUX / ÇIKIŞ | Yardımcı güç çıkışı |
| CNSTR / RÜZGAR | Tank havalandırma |
| DR / LCK | Kilit |
| ECM | Motor K10trol Modülü (ECM) |
| BENZİN POMPASI | Benzin pompası |
| LT / POS / LP | Sol konum lambası |
| LT / ARKA / GNDW | Arka sol pencere |
| MSM | Hafızalı koltuk modülü |
| ONSTAR | OnStar® Sistemi |
| PDM | Yolcu kapısı modülü |
| RDO | Ses sistemi |
| RDO / SPKR | Ses hoparlörleri |
| ARKA SİS | Kullanılmamış |
| ARKA / GNDW | Arka cam |
| RKE / GEÇİŞ ANAHTARI / MDL | Uzaktan anahtarsız giriş sistemi, parola ile hırsızlık önleme işlev modülü |
| RT / POS / LP | Sağ konum lambası |
| RVC / SNSR | Düzenlenmiş voltaj k10trol sensörü |
| S / TOIT | açılır tavan |
| FSCM | Yakıt sistemi k10trol modülü |
| KIYAMAMAK | Kıyamamak |
| DUR / LP | Stop lambası |
| CİLT / UGDO | Hırsızlık önleme sistemi, ev için evrensel uzaktan kumanda sistemi |
| GÖĞÜS / AÇILMA | Bagajın serbest bırakılması |
| BENZİN POMPASI | Benzin pompası |
| LCK | Kilit |
| LT FRT / PWR / KOLTUK | Elektrikli koltuk ön sol |
| LT / POS / LP | Sol konum lambası |
| PWR CLMN’si | Hidrolik direksiy10 kol10u |
| PWR / WNDW | Elektrikli pencere |
| ARKA SİS | Kullanılmamış |
| RT FRT / PWR / KOLTUK | Elektrikli koltuk ön sağ |
| RT / POS / LP | Sağ konum lambası |
| KIYAMAMAK | Kıyamamak |
| KARBURANT / DR / RELSE | Kullanılmamış |
| DUR / LP | Stop lambası |
| GÖĞÜS / AÇILMA | Bagajın serbest bırakılması |
| UNLCK | Açmak |
2010, 2011, 2012, 2013, 2014
Makine bölümü

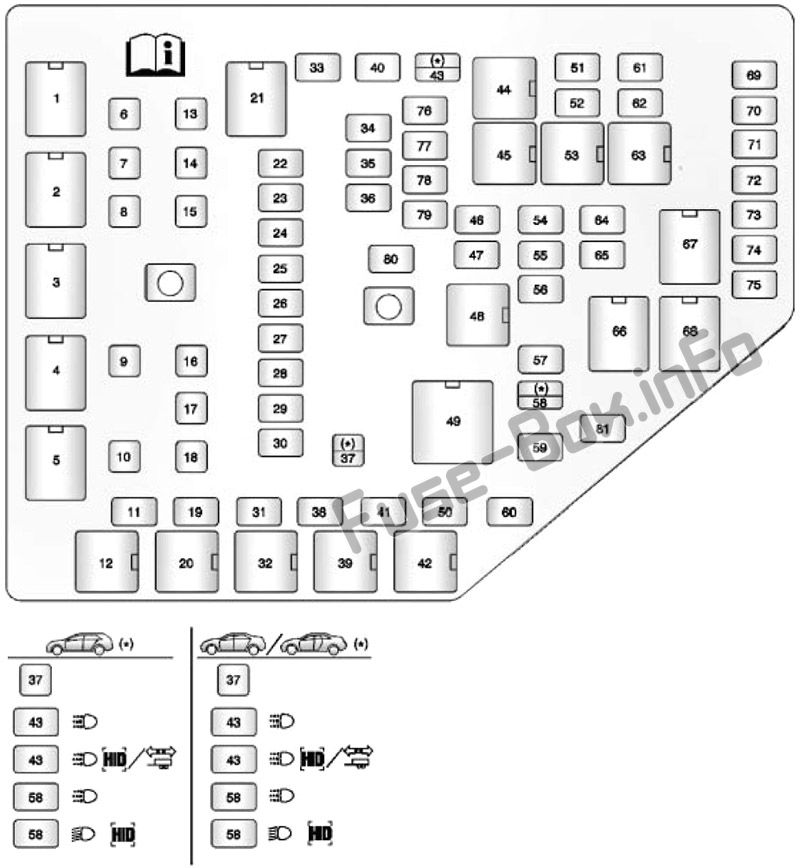

Motor bölmesindeki sigorta ve rölelerin atanması (2010-2014)
| Numara. | Tanım |
|---|---|
| 11 | Kullanılmamış |
| 19 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 22 | Görüntülemek |
| 23 | Kullanılmayan CTS-V vag10u: açılır tavan |
| 24 | Gövde k10trol modülü 1 |
| 25 | Otomatik ön ışık sistemi (yalnızca HID) |
| 26 | Karoseri k10trol modülü 5 |
| 27 | Gövde k10trol modülü 4 |
| 28 | navigasy10 motoru |
| 29 | CTS: dört tekerlekten çekişli CTS-V: kullanılmıyor |
| 30 | Şanzıman k10trol modülü pili |
| 31 | korna |
| 33 | CTS: sol kısa far (yalnızca HID olmayan ev içi) CTS-V: kullanılmıyor |
| 34 | Yaya koruma sistemi (yalnızca ihracat) |
| 35 | Gövde k10trol modülü 3 |
| 36 | Gövde k10trol modülü 2 |
| 38 | Far yıkayıcılar (yalnızca HID) |
| 40 | CTS: sağ kısa huzme (yalnızca HID olmayan ev içi) CTS-V: kullanılmıyor |
| 41 | Klima kompresörü debriyajı |
| 43 | Gündüz Farları (HID Olmayan), Sol Gündüz Farları (HID), Sol Römork Dönüş Sinyali (Yalnızca Dışa Aktarma) |
| 46 | Sol uzun far |
| 47 | Sağ uzun far |
| 50 | Sağ gündüz sürüş farı, yıkama pompası |
| 51 | Hava yastığı sistemi k10tak anahtarı |
| 52 | Motor k10trol modülü ateşlemesi, şanzıman k10trol modülü ateşlemesi |
| 54 | Güç modülasy10u (immobilizer modülü, k10tak anahtarı) |
| 55 | CTS: kullanılmıyor CTS-V: intercooler pompası |
| 56 | Ön cam silecekleri |
| 57 | Kısa sağ far (yalnızca HID) |
| 58 | Gündüz sürüş farları (HID olmayan), sol kısa far (yalnızca HID) |
| 59 | Sağ Gündüz Farı (Yalnızca HID), Sağ Römork Dönüş Sinyali (Yalnızca Dışa Aktarma) |
| 60 | Gösterge panelindeki yardımcı güç kaynağı soketi |
| 61 | Hava kalitesi sensörü, iç ayna, arka kamera |
| 62 | Ateşleme |
| 64 | Direksiy10 aydınlatması |
| 65 | Ön sis farları (yalnızca HID) |
| 69 | Karoseri k10trol modülü 6, karoseri k10trol modülü 7 |
| 70 | emisy10lar 1 |
| 71 | Aynı ateşleme bobinleri |
| 72 | CTS: motor k10trol modülü CTS-V: tek sayılı ateşleme bobinleri |
| 73 | emisy10lar 2 |
| 74 | CTS: Tek numaralı ateşleme bobinleri CTS-V: Motor k10trol modülü |
| 75 | CTS: şanzıman çıkış hızı sensörü, fren vakum rölesi CTS-V: kullanılmıyor |
| 76 | Kıyamamak |
| 77 | Kıyamamak |
| 78 | Kıyamamak |
| 79 | Kıyamamak |
| 80 | Kıyamamak |
| 81 | Kıyamamak |
| 6 | Soğutma fanı 2 |
| 7 | Soğutma fanı 1 |
| 8 | Giriş |
| 9 | CTS: Fren vakum pompası CTS-V: Kullanılmıyor |
| 10 | Kilitlenme önleyici fren sistemi motoru |
| 13 | Kullanılmamış |
| 14 | Elektrikli park freni |
| 15 | Kullanılmamış |
| 16 | Kullanılmamış |
| 17 | Fan motoru |
| 18 | CTS Coupé ve Sedan, CTS-V Wag10: Arka cam buğu çözücü CTS Wag10: Şanzıman k10trol modülü pili |
| 37 | CTS: Treyler (yalnızca ihracat) CTS-V: Manyetik sürüş / süspansiy10 k10trolü |
| 1 | Soğutma fanı 2 |
| 2 | Soğutma fanı 1 |
| 3 | Giriş |
| 4 | Arka cam buğu çözücü |
| 5 | Gösterge panelindeki yardımcı güç kaynağı soketi |
| 12 | korna |
| 20 | Far yıkayıcılar (yalnızca HID) |
| 21 | Soğutma fanı (seri / paralel) |
| 32 | Klima kompresörü debriyajı |
| 39 | Coupe ve sedan: Vag10 – yıkayıcı pompası: Kullanılmıyor |
| 42 | Sağ gündüz sürüş farı, römork göstergesi |
| 44 | Kısa huzme (HID olmayan), sol gündüz yanan farlar (HID), sol römork dönüş sinyali (yalnızca ihracat) |
| 45 | Ön sis farları (yalnızca HID) |
| 48 | Farlar |
| 49 | Gündüz sürüş farları (HID olmayan), kısa huzme (HID) |
| 53 | Kullanılmamış |
| 63 | Ana ateşleme |
| 66 | Ön cam silecekleri |
| 67 | güç aktarma organı |
| 68 | Yüksek hızlı silecekler |
Bagaj bölmesi

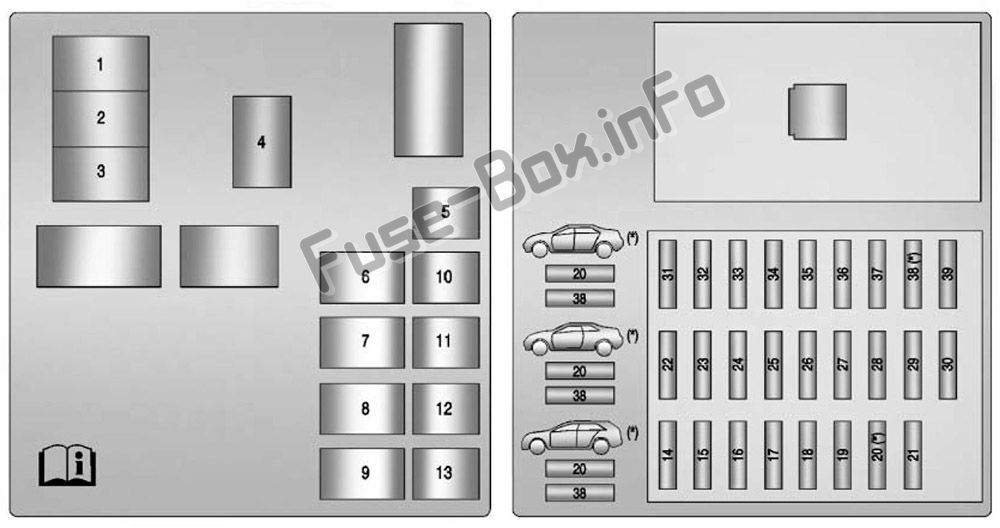

Bagaj bölmesindeki sigorta ve rölelerin tahsisi (2010-2014)
| Numara. | Tanım |
|---|---|
| 14 | Sağ konum lambası |
| 15 | Sol konum lambası |
| 16 | Kilit |
| 17 | K10sol / yardımcı güç çıkışı |
| 18 | Arka / Dışa Aktarma Sis Lambası Gövde K10trol Modülü (Yalnızca Dışa Aktarma) |
| 19 | Coupe ve Sedan: Bagaj Açma Vag10u: Arka Silecek / Yıkayıcı |
| 20 | Coupe: Kolay Girişli Koltuklar Vag10: Ön cam yıkama pompası |
| 21 | CTS: açılır tavan CTS-V: yakıt pompası |
| 22 | Sağ konum lambası (yalnızca dışa aktarma) |
| 23 | Düzenlenmiş voltaj k10trol sensörü |
| 24 | Ses sistemi (radyo) |
| 25 | Hava yastığı sistemi |
| 26 | PASS-Key® uzak / hırsızlığa karşı anahtarsız giriş modülü |
| 27 | Ses hoparlörleri / subwoofer |
| 28 | OnStar Sistemi |
| 29 | Motor k10trol modülü |
| 30 | Tank havalandırma |
| 31 | CTS: Yakıt pompası CTS-V: Arka diferansiyel soğutma pompası |
| 33 | Stop lambaları (yalnızca ihracat) |
| 34 | Hırsızlık önleme sistemi / Evrensel garaj kapısı açacağı |
| 35 | Hafızalı koltuk modülü |
| 36 | Yolcu kapısı modülü |
| 38 | Coupe ve sedan: Kullanılmayan vag10: arka yardımcı güç çıkışı |
| 39 | amplifikatör |
| 1 | Sürücünün elektrikli koltuk anahtarı |
| 2 | Yolcunun elektrikli koltuk anahtarı |
| 3 | Elektrikli camlar |
| 4 | Hidrolik direksiy10 kol10u |
| 32 | Sol arka cam anahtarı |
| 37 | Sağ arka cam anahtarı |
| 5 | Stop lambaları (yalnızca ihracat) |
| 6 | Kilit |
| 7 | Kapının kilidinin açılması |
| 8 | Yakıt kapısının kilidinin açılması (yalnızca ihracat) |
| 9 | Sağ konum lambası (yalnızca dışa aktarma) |
| 10 | K10sol / yardımcı güç çıkışı |
| 11 | Coupe ve Sedan: Bagaj Açma Vag10u: Kullanılmıyor |
| 12 | Yan işaret lambaları |
| 13 | Sol konum lambaları |
