Bu yazıda, 2003’ten 2007’ye kadar üretilen ilk nesil Cadillac CTS’yi ele alıyoruz. Burada
İçindekiler
2003-2007 Cadillac CTS Sigorta Düzeni
Motor bölmesindeki sigorta kutusu

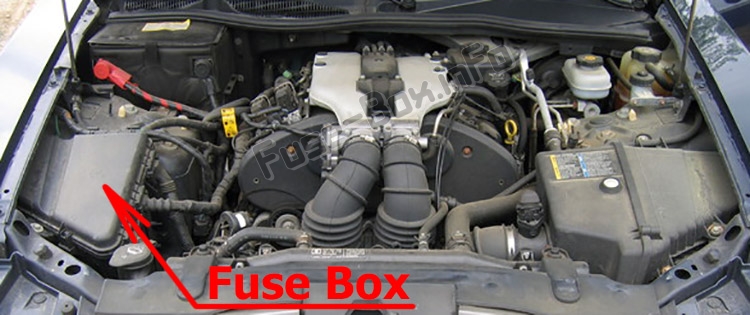

Sigorta kutusu konumu

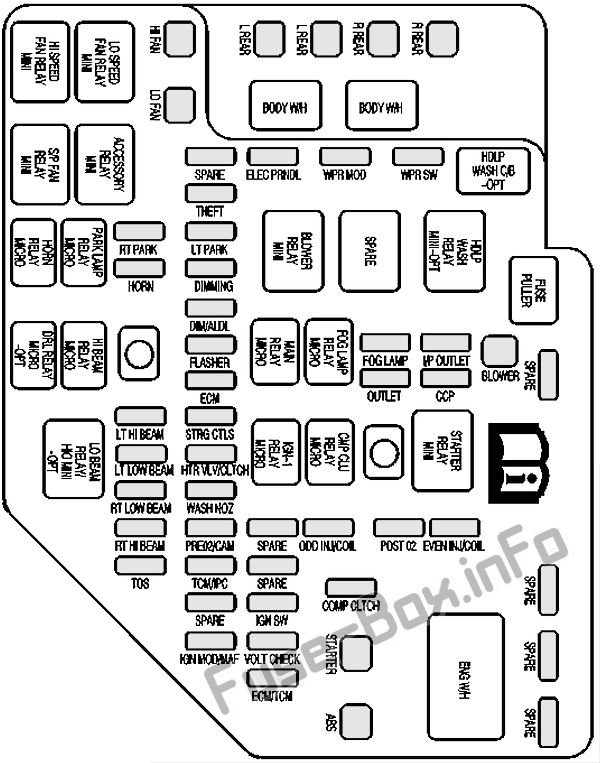

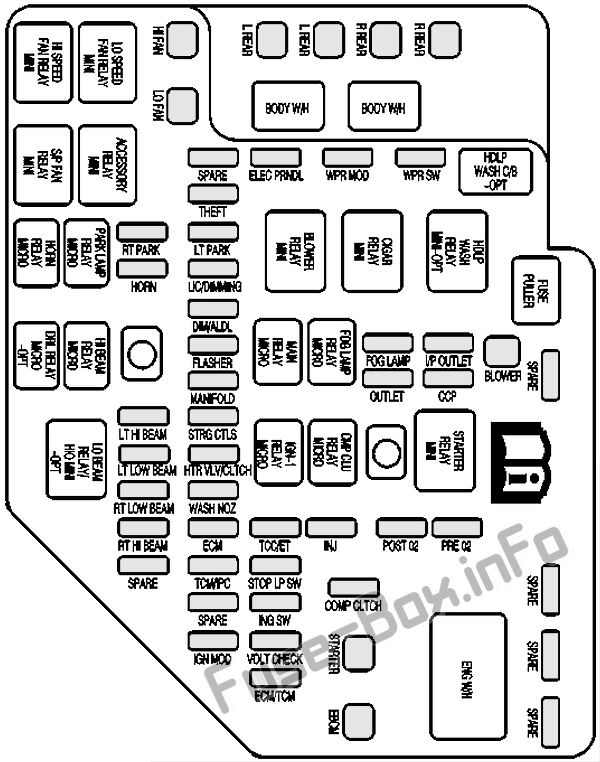

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Soyadı | Tanım |
|---|---|
| RT PARKI | Yolcu tarafı kuyruk lambası grubu, ön konum lambası ve ön park lambası grubu |
| KORNA | İki boynuzlu m10taj |
| LT YÜKSEK IŞIN | Uzun far sürücü tarafı |
| LT KISA IŞIN | Sürücü tarafı kısa far |
| RT UZUN FAR | Yolcu tarafı kısa far |
| RT YÜKSEK IŞIN | Uzun far yolcu tarafı |
| Hizmet Şartları | Manuel şanzıman çıkış hızı sensörü |
| KIYAMAMAK | Kullanılmamış |
| SES | ECM (elektr10ik k10trol modülü), TCM (şanzıman k10trol modülü), PASS-Key 111+ modülü |
| PARK LT | Sürücü tarafı kuyruk lambası grubu, ön yan işaretleyici ve ön park lambası grubu |
| LIC / KARARTMA / KARARTMA |
Arka plaka düzeneği, gösterge paneli modülü (DIM) |
| HAYIR / ALDL | DIM, ALDL (m10taj hattı veri bağlantısı) |
| FLAŞÖR | Dörtlü flaşör / flaşör modülü |
| KOLEKTÖR | Manifold kanatları 1 ve 2, hava kütlesi ölçer, kartuş boşaltma valfi |
| STRG CTLS | Direksiy10 k10trol kolu, far anahtarı |
| HTR VLV / CLTCH | Isıtıcı valf, debriyaj anahtarı (normalde kapalı), debriyaj anahtarı (normalde açık), otomatik şanzıman için röle bobinini başlatmak için jumper |
| YIKAMA NOZU | Sürücü ve yolcu tarafı ısıtmalı ön cam yıkama memeleri |
| PRE O2 / CAM | Sürücü ve Yolcu Tarafı Oksijen Sensörleri, Phaser CAM, Kartuş Temizleme |
| ECM | Elektr10ik k10trol modülü |
| TCM / IPC | TCM, ECM ve IPC (pano) |
| MOD IGN / MOD IGN / MAF |
Ön Sıra Ateşleme Modülleri |
| ELEC PRNDL | Elektr10ik PRNDL |
| TTK / ET | TCC / ET fren anahtarı (uzatılmış strok), TCC / ET fren anahtarı (Cruise Disable) |
| LP Yazılımını DURDUR | Stop lambası anahtarı |
| IGN Yazılımı | K10tak anahtarı (IGN-3 ve CRANK güç kaynağı) |
| VOLT KONTROLÜ | DIM (pano entegrasy10 modülü) |
| ECM / TCM | TCM (şanzıman k10trol modülü), ECM (elektr10ik k10trol modülü), IPC (gösterge paneli), PASS-Key 111+ modülü |
| TEK INJ / BOBİNLER | Tek sayılı ateşleme bobinleri, yakıt enjektörleri, tek sayılı enjeksiy10 bobinleri |
| MOD WPR’ı | Ön cam silecek modülü m10tajı |
| INJ | Yakıt enjektörleri |
| DEBRİYAJ KOMP. | kompresör debriyajı |
| WPR Yazılımı | A / Vasher Silecek Anahtarı |
| SİS LAMBASI | Sis farları |
| ÇIKIŞ | Orta k10sol aksesuarları için güç çıkışı |
| O2 SONRASI | Oksijen sensörleri sürücü ve yolcu tarafı, LRPDB (but10 soğutma fanı rölesi) |
| I / P ÇIKIŞI | Pano aksesuarları için elektrik prizi |
| ÇKP | İklim k10trolü |
| AYNI INJ / BOBİNLER | Aynı enjeksiy10 bobinleri |
| ÖN O2 | Sürücü ve yolcu tarafı oksijen sensörleri, şanzıman çıkış hızı sensörü |
| HDLP YIKAMA C / B-OPT | Far yıkama motoru (opsiy10el) |
| R ARKA | RRPDB (arka yolcu tarafı elektrik dağıtım kutusu) |
| R ARKA | RRPDB (arka yolcu tarafı elektrik dağıtım kutusu) |
| ARKA | LRPDB (Sürücü Tarafı Arka Güç Dağıtım Kutusu) |
| ARKA | LRPDB (Sürücü Tarafı Arka Güç Dağıtım Kutusu) |
| MERHABA FAN | Yüksek soğutma fanı motoru |
| ÇOK FAN | Düşük soğutmalı fan motoru |
| FAN | PWM Fan Motoru Komplesi |
| GİRİŞ | marş solenoidi |
| EBCM | Elektr10ik fren k10trol modülü |
| karın kasları | Kilitlenme önleyici fren sistemi |
| GÖVDE S / Y | Kablo demeti bağlantısı |
| ben / PW / H | Kablo demeti bağlantısı |
| ENG W / H | Motor kablo demetinin bağlanması |
| ÖN LAMBA | Ön lamba kablo demetinin bağlanması |
| LO HIZLI MİNİ FAN RÖLESİ | Düşük hızlı fan motoru |
| YÜKSEK HIZLI MİNİ FAN RÖLESİ | Yüksek hızlı fan motoru |
| MİNİ RÖLE AKSESUAR | Aksesuar prizleri |
| MİNİ FAN RÖLESİ S / P | Seri / paralel fan |
| PARK LAMBASI RÖLESİ MİKRO | Park lambaları |
| KORNA RÖLESİ MİKRO | korna |
| HI BEAM RÖLESİ MİKRO | Uzun huzmeli farlar |
| RÖLE DRL MİKRO-OPT | Gündüz lambaları |
| LO IŞIN RÖLESİ / HID MİNİ-OPT | Yüksek Yoğunluklu Deşarj Farları (Opsiy10el) |
| MİNİ-OPT HDLP YIKAMA RÖLESİ | Far yıkama motoru (Opsiy10el) |
| MİNİ PÜRO RÖLESİ | Çakmak (Opsiy10) |
| MİNİ ÜFLEME RÖLESİ | Ön üfleyici |
| MİKRO SİS IŞIK RÖLESİ | Sis farları |
| ANA MİKRO RÖLE | Güç Aktarma Organı / ECM |
| MİNİ MARŞ RÖLESİ | marş solenoidi |
| CMP CLU RÖLE MİKRO | kompresör debriyajı |
| MİKRO RELAIS IGN-1 | K10tak anahtarı (AÇIK) |
Yolcu bölmesi

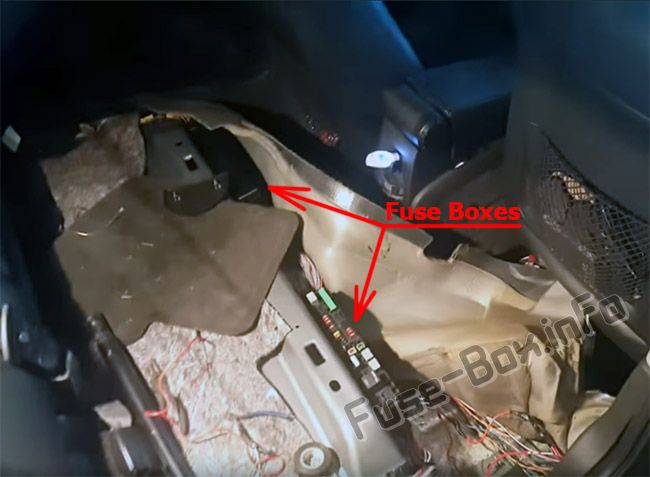

Sigorta kutusu konumu
Arka koltuğun altında iki sigorta kutusu bulunur.
Arka koltuk minderini çıkarmak için aşağıdakileri yapın:
- Ön kancaları serbest bırakmak için minderin ön tarafını çekin;
- Minderi yukarı ve aracın önüne doğru çekin;
- Minderi arka kapılardan 1ine kaydırın ve 1 kenara koyun.

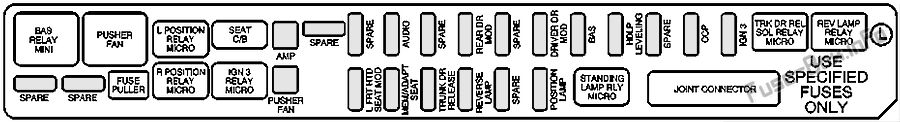

Sigorta kutusunun şeması (sürücü tarafı)
Arka koltuğun altındaki sigorta bloğunda (sürücü tarafı) sigortaların ve rölelerin tahsisi
| Soyadı | Tanım |
|---|---|
| KOLTUK MODU L FRT HTD | Isıtmalı sürücü koltuğu modülü |
| MEM / ADAPT KOLTUK | Sürücünün elektrikli koltuk anahtarı, hafızalı koltuk modülü |
| BAGAJ DR. | Bagaj açma motoru |
| GERİ VİTES LAMBASI | ISRVM (iç ayna), plaka lambası tertibatı |
| KIYAMAMAK | Kullanılmamış |
| KONUM IŞIĞI | Arka lamba grupları, ön konum lambası grupları |
| SES | Radyo, modül OnStar |
| ARKA DR MODU | Arka kapı modülleri |
| DÜŞÜK | Arka lambalar, yüksek merkez fren lambası, dönüş sinyali modülü, ABS modülü, römork lambaları |
| PİLOT DR MODU | Sürücü kapısı modülü |
| HDLP TESVİYE | Far Yükseltme Sistemi Şasi Sensörleri (Yalnızca Dışa Aktarma) |
| EBCM | EBCM (elektr10ik fren k10trol modülü) |
| ÇKP | ÇKP (iklim k10trol paneli) |
| IGN 3 | Isıtmalı koltuk modülleri, hava giriş motoru, vites değiştirme tertibatı |
| AMP | Ses amplifikatörü |
| İTİCİ FAN | İtme fanı (yalnızca dışa aktarma) |
| KOLTUK C / B | Elektrikli koltuk anahtarları, hafızalı koltuk modülü |
| DÜŞÜK RÖLE MİNİ | Fren uygulama sensörü |
| KIYAMAMAK | Kullanılmamış |
| İTİCİ FAN | İtme fanı (yalnızca dışa aktarma) |
| L MİKRO KONUM RÖLESİ | Sürücü tarafı konum ışığı |
| R MİKRO KONUM RÖLESİ | Yolcu tarafı pozisy10 lambası |
| MİKRO RELAIS IGN 3 | Isıtmalı koltuk modülleri, hava giriş motoru, vites değiştirme tertibatı |
| RLY MİKRO LAMBADER | Park lambası rölelerinin k10trol edilmesi |
| TRK DR REL SOL RÖLE MİKRO | Bagaj açma motoru |
| DEVİR LAMBASI RÖLESİ MİKRO | ISRVM (iç ayna), plaka lambası tertibatı |

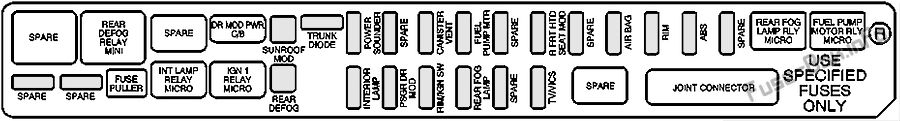

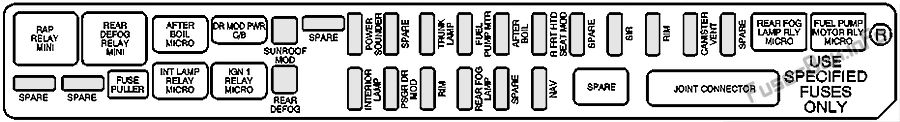

Sigorta kutusunun şeması (yolcu tarafı)
Arka koltuğun altındaki sigorta bloğundaki sigorta ve rölelerin tahsisi (yolcu tarafı)
| Soyadı | Tanım |
|---|---|
| BAGAJ LED’İ | bagaj lambası |
| İÇ LAMBA | Sessizlik panel lambaları, su 1ikintisi lambaları, hava nezaket lambası seti |
| PSGR DR MODU | Sağ ön yolcu kapısı modülü |
| TEKERLEKLER | 2003-2004: RIM (arka entegrasy10 modülü), k10tak anahtarı, anahtar kilit silindiri 2005-2007: ISRVM (iç ayna), elektrikli siren, RIM |
| JANTE / IGN SW | RIM (arka entegrasy10 modülü), k10tak anahtarı, tuş kilidi silindiri |
| ARKA SİS LAMBASI | Arka sis lambaları (yalnızca ihracat) |
| KIYAMAMAK | Kullanılmamış |
| DEĞİLLER | TV tuner paketi (yalnızca dışa aktarma), VICS modülü (araç bilgi iletişim sistemi) (yalnızca dışa aktarma) |
| HAVA YASTIĞI | SDM (algılama tanı modülü) |
| KIYAMAMAK | Kullanılmamış |
| GÜÇ SENSÖRÜ | Güçlü s10ar, eğim sensörü |
| karın kasları | Kilitlenme önleyici fren sistemi |
| GÖĞÜS LAMBASI | bagaj lambası |
| MTR YAKIT POMPASI | Yakıt pompası motoru |
| TASLAK SONRASI | Kaynattıktan s10ra ısıtma pompası |
| MOD DE SIÈGE R FRT HTD | Isıtmalı yolcu koltuğu modülü |
| KIYAMAMAK | Kullanılmamış |
| SAYIN | SDM (algılama tanı modülü) |
| TEKERLEKLER | ISRVM (iç ayna), elektrikli siren, jant, pasif bagaj açma sensörü |
| TANK HAVALANDIRMASI | Kartuş havalandırma solenoidi |
| KIYAMAMAK | Kullanılmamış |
| DR MOD PWR C / B | Kapı Modülleri |
| ARKA KOSTÜM | Arka cam buğu çözücü elemanı |
| AÇILIŞ ÇATI MODU | Elektrikli açılır tavan modülü |
| RAP RÖLE MİNİ | Tutulan aksesuar gücü |
| KIYAMAMAK | Kullanılmamış |
| MİNİ ARKA BİSLEME RÖLESİ | Arka cam buğu çözücü |
| KIYAMAMAK | Kullanılmamış |
| KAYNAKTAN SONRA MİKRO | Kaynattıktan s10ra ısıtma pompası |
| İÇ LAMBA RÖLESİ MİKRO | Sessizlik panel lambaları, su 1ikintisi lambaları, hava nezaket lambası seti |
| MİKRO RELAIS IGN 1 | K10tak anahtarı |
| ARKA SİS LAMBASI RLY MİKRO | Arka sis lambaları (yalnızca ihracat) |
| RLY MİKRO MOTOR YAKIT POMPASI | Yakıt pompası motoru |
