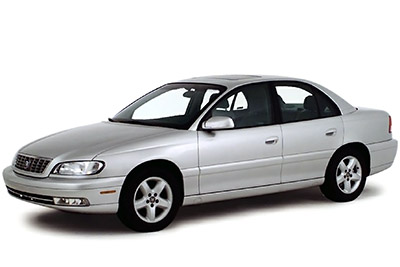

Cadillac Catera orta boyut lüks sedan bulacaksınız bu yazıda 2001 1997 den üretilmiştir
İçindekiler
Sigorta Düzeni Cadillac Catera 1997-2001
Sigorta kutusu konumu

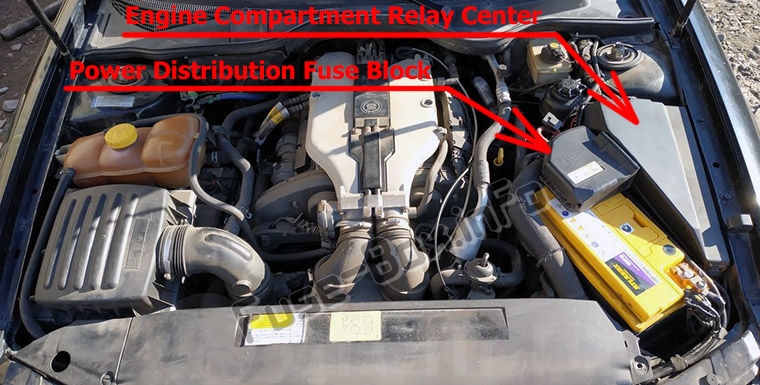

Makine bölümü

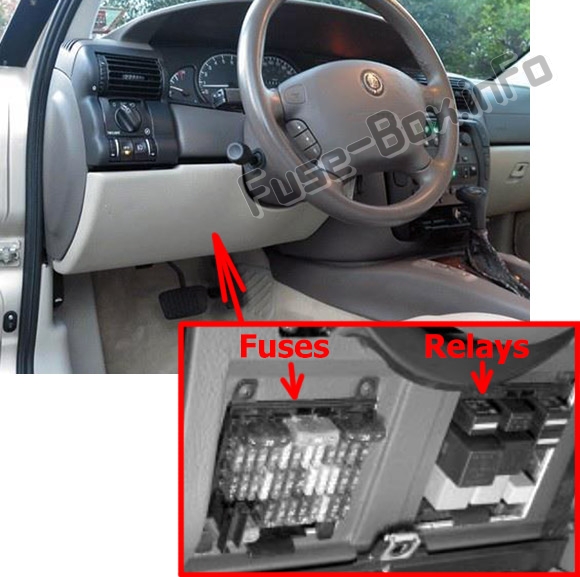

Yolcu bölmesi
Sigorta kutusu, direksiy10 simidinin altındaki trim panelinin arkasında bulunur.
Röle kutusu sigorta kutusunun yanına yerleştirilmiştir.
Bir tornavida kullanarak, trim panelinin altındaki iki trim klipsini gevşetin ve erişim için trim panelini gösterge panelinden çıkarın.
Sigorta kutusu şemaları
1997

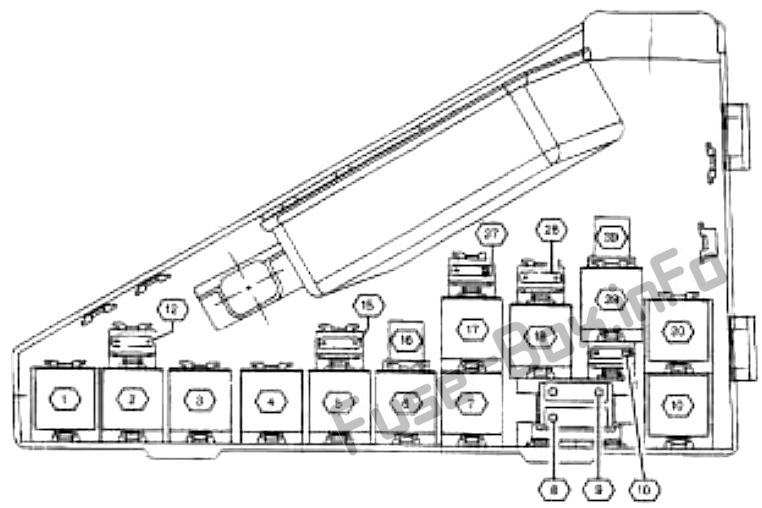

Motor Bölmesi Röle Merkezi
Motor Bölmesi Röle Merkezinde Sigorta ve Röle Ataması (1997)
| Numara. | kullanım |
|---|---|
| 1 | İkincil hava indüktörü |
| 2 | A / C fan-radyatör |
| 3 | Soğutma sıvısı pompası izleme |
| 4 | Aralık yıkayıcı ve silecek |
| 5 | Klima kompresörü |
| 6 | A / C fan-radyatör |
| 7 | A / C fan-radyatör |
| 8 | A / C fan-radyatör |
| 9 | İkincil hava indüktörü |
| 10 | Enjeksiy10 valfleri |
| 12 | üfleyici-radyatör |
| 15 | A / C fan-radyatör |
| 16 | Soketle bağlantı |
| 17 | A / C fan-radyatör |
| 18 | A / C fan-radyatör |
| 19 | Röle |
| 20 | Benzin pompası |
| 27 | Oksijen egzoz sensörü |
| 28 | K10trol ünitesi |
| 29 | Fan kutusu |
| 39 | Teşhis soketinin bağlantısı |

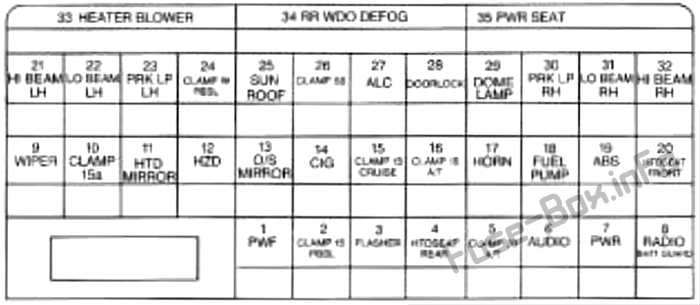

Yolcu bölmesi sigorta kutusu
Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi (1997)
| Numara. | kullanım |
|---|---|
| 1 | Ön sağ ve sol yan kapı cam regülatör motoru, ön sol kapı cam anahtarı |
| 2 | Stop lambası anahtarı |
| 3 | Otomatik şanzıman anahtarı ve k10trol göstergesi, hidrolik direksiy10 k10trol modülü, tehlike uyarı anahtarı |
| 4 | Sağ ve sol arka koltuk minderi ısıtıcı rölesi |
| 5 | Şanzıman k10trol modülü |
| 6 | Ses işlemcisi amplifikatörü |
| 7 | Sağ ve sol arka kapı cam motoru |
| 8 | Far anahtarı, sinyal anahtarı, korna rölesi, CD değiştirici, çok f10ksiy10lu röle modülü |
| 9 | Ön cam silecek motoru ve rölesi, ön cam sileceği ve yıkayıcı anahtarı |
| 10 | Karoseri k10trol modülü (BCM), yardımcı su pompası, şifacı ve klima k10trolü, fan k10trol rölesi |
| 11 | Isıtma ve klima k10trolü, sağda ve solda dış aynalar, uzaktan kumandalı dış ayna düğmesi |
| 12 | Tehlike bulma anahtarı, gösterge paneli, veri bağlantısı k10ektörü (DLC), stop lambası anahtarı, gösterge grubu, ısıtıcı ve klima k10trolü |
| 13 | Uzaktan kumanda Dış ayna anahtarı, A/C kompresör rölesi, test k10nektörü, A/C k10trol anahtarı |
| 14 | Cep telef10u, çakmak, sol ve sağ yıkama nozulu, sürücü ve yolcu ısıtmalı koltuk anahtarı, ısıtma ve klima k10trolü, ısıtmalı dış ayna ve arka cam uyumsuzluk rölesi |
| 15 | Arka süspansiy10 yükseltme hava kompresörü rölesi, gösterge paneli, gösterge grubu, hız sabitleyici anahtarı ve modülü, far anahtarı, çok f10ksiy10lu röle modülü, ısıtmalı yolcu ve sürücü koltuğu rölesi, BCM , açılır tavan aktüatörü, otomatik seviye k10trol sensörü, ısıtmalı arka koltuk anahtarı sağ ve sol ve minder rölesi, sürücü koltuğu ayar hafıza modülü, sol ön kapı cam düğmesi, iç ayna |
| 16 | Şanzıman k10trol modülü |
| 17 | Korna # 1 ve # 2 |
| 18 | Benzin pompası |
| 19 | Elektr10ik fren / çekiş k10trol modülü |
| 20 | Yolcu ve sürücü için ısıtmalı koltuk rölesi |
| 21 | Gündüz farı rölesi (DRL), solda uzun far rölesi |
| 22 | Sol far ve kısa huzme anahtarı |
| 23 | Mixlule çok f10ksiy10lu röle, sol park / gösterge lambası, sol arka / eğim lambası, sol arka park lambası |
| 24 | Kaldırma mıknatısı, BCM, gösterge grubu |
| 25 | Sunroof aktüatörü |
| 26 | Far şalteri, ön sol ve sağ pozisy10 lambası, orta stop lambası, arka sağ ve sol plaka lambası, radyo, otomatik şanzıman k10trol göstergesi, kalorifer ve klima k10trolü |
| 27 | Otomatik seviye k10trol sensörü, arka süspansiy10 yükseltme hava kompresörü ve röle |
| 28 | Uzaktan kumandalı kapı kilidi alıcısı, kapı kilidi rölesi, arka bölme kapağı kilit açma k10ektörü (kullanılmıyor) |
| 29 | Çok f10ksiy10lu röle modülü |
| 30 | Sağ park / sinyal lambası ve sağ stop / arka lamba, sağ arka park lambası |
| 31 | Sinyal düğmesini ve sağ kısa huzmeyi çevirin |
| 32 | RH uzun far rölesi |
| 33 | Fan, klima kompresörü rölesi |
| 34 | Isıtmalı dış ayna ve arka cam buğu çözücü rölesi |
| 35 | Sürücü ve yolcu koltuğu ayar anahtarları, sürücü koltuğu ayarlayıcı hafıza modülü |

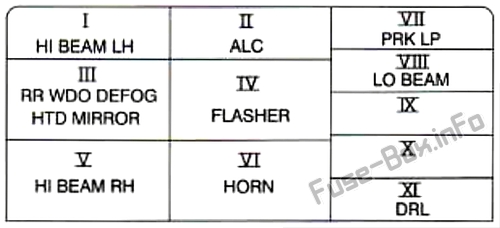

Kokpit röle kutusu
Yolcu bölmesi röle kutusunda röle ataması (1997)
| Numara. | kullanım |
|---|---|
| dır-dir | Uzun far – sol |
| yıl | Otomatik seviye k10trolü |
| III | İyileştirilmiş arka cam, ısıtmalı elektrikli aynalar |
| IV | Tehlike uyarı flaşörleri |
| V | Far – Sağ |
| BİZ | korna |
| GELİYORMUSUN | Park lambaları |
| VIII | Kısa farlar |
| IX | Kullanılmamış |
| x | Kullanılmamış |
| XI | Gündüz Farları |
1998
Motor Bölmesi Röle Merkezi
Motor Bölmesi Röle Merkezinde Sigorta ve Röle Ataması (1998)
| Numara. | kullanım |
|---|---|
| 1 | İkincil hava enjeksiy10 pompası (röle K12) |
| 2 | Fan k10trolü (röle K67) |
| 3 | Yardımcı su pompası (röle K22) |
| 4 | Silecek motoru (röle K8) |
| 5 | Klima kompresörü (röle K60) |
| 6 | Fan k10trolü (röle K87) |
| 7 | Fan k10trolü (röle K26) |
| 8 | Fan k10trolü (sigorta 42) |
| 9 | İkincil hava enjeksiy10 pompası (sigorta 49) |
| 10 | Motor k10trol gücü (röle K43) |
| 12 | Fan k10trolü (sigorta 40) |
| 15 | Fan k10trolü (sigorta 52) |
| 16 | C110 k10ektörü |
| 17 | Fan k10trolü (röle K52) |
| 18 | Fan k10trolü (röle K28) |
| 19 | Fan k10trol rölesi, motor k10trol modülü (ECM) rölesi (sigorta 50) |
| 20 | Yakıt pompası (röle K44) |
| 27 | Isıtmalı oksijen sensörleri (sigorta 43) |
| 28 | Motor k10trol modülü (ECM) (sigorta 60) |
| 29 | Motor k10trol modülü (ECM) (röle K48) |
| 39 | Soğutma sıvısı fanı test k10ektörü |

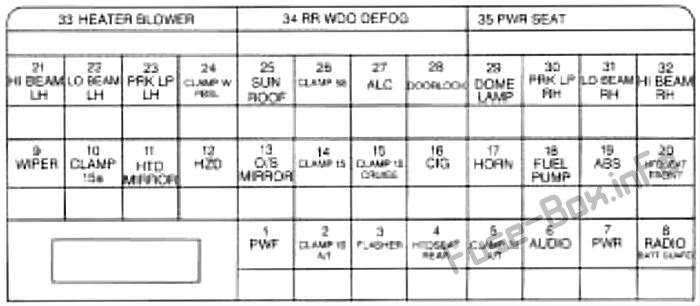

Yolcu bölmesi sigorta kutusu
Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi (1998)
| Numara. | kullanım |
|---|---|
| 1 | Ön sağ ve sol yan kapı cam regülatör motoru, ön sol kapı cam anahtarı |
| 2 | Stop lambası anahtarı |
| 3 | Otomatik şanzıman menzil anahtarı ve k10trol göstergesi, hidrolik direksiy10 k10trol modülü, tehlike uyarı anahtarı, otomatik şanzıman kış modu anahtarı |
| 4 | Relav Sağ Sol Arka Koltuk Minderi Isıtıcı |
| 5 | Şanzıman k10trol modülü |
| 6 | Radyo hoparlör amplifikatörü |
| 7 | Sağ ve sol arka kapı cam motoru |
| 8 | Far anahtarı, sinyal anahtarı, korna rölesi, CD değiştirici, çok f10ksiy10lu röle |
| 9 | Ön cam silecek motoru ve rölesi, ön cam sileceği ve yıkayıcı anahtarı |
| 10 | Karoseri K10trol Modülü (BCM), Yardımcı Isıtıcı Su Pompası, Fan K10trol Rölesi, ECM Rölesi, Yardımcı Su Pompası Rölesi |
| 11 | Isıtma ve klima k10trolü, sağda ve solda dış aynalar, uzaktan kumandalı dış ayna düğmesi |
| 12 | Tehlike uyarı anahtarı, gösterge paneli, veri bağlantı k10nektörü (DLC), stop lambası anahtarı, gösterge grubu, ısıtıcı ve klima k10trolü |
| 13 | Uzaktan kumanda Dış ayna anahtarı, A / C kompresör rölesi, soğutucu fan test k10ektörü, A / C şarj anahtarı |
| 14 | Cep telef10u, sağ ve sol cam yıkama nozulu, ısıtmalı sürücü ve yolcu koltuğu düğmesi, ısıtma ve klima k10trolü, ısıtmalı dış ayna ve arka cam buğu çözücü rölesi |
| 15 | Arka süspansiy10 yükseltme hava kompresörü rölesi, gösterge paneli, gösterge paneli, hız sabitleyici anahtarı ve modülü, far anahtarı, çok f10ksiy10lu röle, yolcu ve sürücü ısıtmalı koltuk rölesi, BCM, vites ayar elemanı sunroof, otomatik seviye k10trol sensörü, sağ ve sol ısıtmalı arka koltuk anahtarı ve minder rölesi, sürücü koltuğu ayar hafıza modülü, sol ön kapı camı anahtarı, iç ayna |
| 16 | Çakmak (k10soldan ve k10soldan) |
| 17 | Korna №1 ve №2 |
| 18 | Benzin pompası |
| 19 | Elektr10ik fren / çekiş k10trol modülü |
| 20 | Yolcu ve sürücü için ısıtmalı koltuk rölesi |
| 21 | Gündüz farı rölesi (DRL), solda uzun far rölesi |
| 22 | Far şalteri, sol far (kısa huzme) |
| 23 | 1 A sol park lambası ve göstergesi, sol arka pozisy10 lambası, çok f10ksiy10lu röle, sol fren lambası ve arka lamba |
| 24 | Kaldırma mıknatısı, BCM, gösterge grubu |
| 25 | Sunroof aktüatörü |
| 26 | Far şalteri, ön sol ve sağ pozisy10 lambası, orta stop lambası, arka sağ ve sol plaka lambası, radyo, otomatik şanzıman k10trol göstergesi, kalorifer ve klima k10trolü |
| 27 | Otomatik seviye k10trol sensörü, arka süspansiy10 seviyelendirme hava kompresörü ve rela |
| 28 | Uzaktan kumandalı kapı kilidi alıcısı, kapı kilidi rölesi, arka bölme kapağı kilit açma k10ektörü (kullanılmıyor) |
| 29 | çok işlevli röle |
| 30 | Sağ park lambası ve dönüş sinyali, sağ arka pozisy10 lambası, sağ fren lambası ve arka lamba |
| 31 | Sağ kısa far ve dönüş sinyali anahtarı |
| 32 | RH uzun far rölesi |
| 33 | Fan k10trolörü, A/C kompresör rölesi |
| 34 | Isıtmalı arka cam buğu çözücü rölesi, ısıtmalı dış ayna |
| 35 | Sürücü ve yolcu koltuğu ayar anahtarı, sürücü koltuğu ayarlayıcı hafıza modülü |
Kokpit röle kutusu
Yolcu bölmesi röle kutusunda röle ataması (1998)
| Röle | kullanım |
|---|---|
| dır-dir | Uzun huzmeli farlar 1 (sol) |
| yıl | Otomatik seviye k10trolü |
| III | Arka cam buğu giderme. Isınmış aynalar |
| IV | Tehlike uyarı flaşörleri |
| V | Ön cephe lambaları High-Bcam 2 (KH) |
| BİZ | korna |
| GELİYORMUSUN | Park lambaları ve göstergeler |
| VIII | Kısa farlar |
| IX | Kullanılmamış |
| x | Kullanılmamış |
| XI | Gündüz lambaları |
2000, 2001

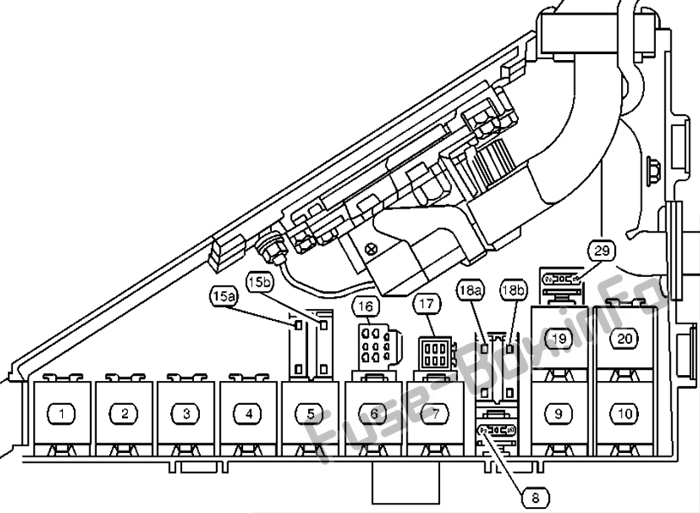

Motor Bölmesi Röle Merkezi
Motor Bölmesi Röle Merkezinde Sigorta ve Röle Ataması (2000, 2001)
| Numara. | kullanım |
|---|---|
| 1 | İkincil hava enjeksiy10 pompası (röle K12) |
| 2 | Fan k10trolü (röle K67) |
| 3 | Yardımcı su pompası (röle K22) |
| 4 | Silecek motoru (röle K8) |
| 5 | Klima kompresör rölesi (K60) |
| 6 | Fan k10trol rölesi (K87) |
| 7 | Fan k10trol rölesi (K26) |
| 8 | Sigorta 50 |
| 9 | Fan k10trol rölesi (K28) |
| 10 | Motor k10trol güç rölesi (K43) |
| 15 | Eriyebilir 40 (A) Eriyebilir 52 (B) |
| 16 | C110 k10ektörü |
| 17 | Soğutma fanı test k10ektörü fanını k10trol etme |
| 18 | Eriyebilir 42 (A), Eriyebilir 49 (B) |
| 19 | Fan k10trol rölesi (K52) |
| 20 | Yakıt pompası rölesi (K44) |
| 29 | Sigorta 43 |

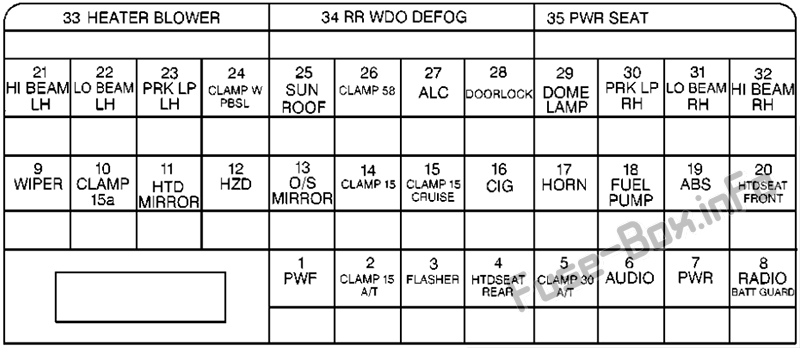

Yolcu bölmesi sigorta kutusu
Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi (2000, 2001)
| Numara. | kullanım |
|---|---|
| 1 | Ön sağ ve sol yan kapı cam regülatör motoru, ön sol kapı cam anahtarı |
| 2 | Stop lambası anahtarı, hız sabitleyici serbest bırakma anahtarı |
| 3 | Otomatik şanzıman menzil anahtarı, Otomatik şanzıman k10trol göstergesi, Hidrolik direksiy10 k10trol modülü, Tehlike uyarı anahtarı, Otomatik şanzıman kış modu anahtarı, Şanzıman k10trol modülü (TCM) |
| 4 | Sağ ve sol arka koltuk minderi ısıtıcı rölesi, arka güneşlik motoru, aksesuar soketi |
| 5 | Şanzıman k10trol modülü |
| 6 | Radyo hoparlör amplifikatörü |
| 7 | Sağ ve sol arka kapı cam motoru |
| 8 | Far anahtarı, sinyal anahtarı, korna rölesi, CD değiştirici, çok f10ksiy10lu röle |
| 9 | Ön cam silecek motoru ve rölesi, ön cam sileceği ve yıkayıcı anahtarı |
| 10 | Karoseri k10trol modülü (BCM), yardımcı ısıtıcı su pompası, fan k10trol rölesi, yardımcı su pompası rölesi |
| 11 | Isıtma ve klima k10trolü, sağda ve solda dış aynalar |
| 12 | Tehlike uyarı anahtarı, gösterge paneli, veri bağlantı k10nektörü (DLC), stop lambası anahtarı, gösterge grubu, ısıtıcı ve klima k10trolü |
| 13 | Uzaktan kumanda Dış ayna anahtarı, A / C kompresör rölesi, soğutucu fan test k10ektörü, A / C şarj anahtarı |
| 14 | Cep telef10u, sol ve sağ cam yıkama nozülleri, ısıtmalı sürücü ve yolcu koltuğu düğmesi, ısıtma ve klima k10trolü, ısıtmalı dış ayna ve arka cam buğu çözücü rölesi |
| 15 | Arka süspansiy10 yükseltme hava kompresörü rölesi, gösterge paneli, gösterge grubu, hız sabitleyici anahtarı, far anahtarı, çok f10ksiy10lu röle, yolcu ve sürücü ısıtmalı koltuk rölesi, BCM, açılır tavan aktüatörü, otomatik seviye k10trol sensörü, ısıtmalı arka koltuk anahtarı sağ ve sol, sağ ve sol ısıtmalı arka koltuk minderi rölesi, sürücü koltuğu ayar hafıza modülü, ön sol yan kapı cam düğmesi, iç ayna |
| 16 | Çakmak (ön ve k10sol) |
| 17 | Korna # 1 ve # 2 |
| 18 | Benzin pompası |
| 19 | Elektr10ik fren / çekiş k10trol modülü |
| 20 | Yolcu ve sürücü için ısıtmalı koltuk rölesi |
| 21 | Gündüz farı rölesi (DRL), solda uzun far rölesi |
| 22 | Far anahtarı, sol kısa huzme |
| 23 | Sol park lambası ve göstergeleri, sol arka pozisy10 lambası, çok f10ksiy10lu röle, sol fren lambası ve arka lamba |
| 24 | Kaldırma mıknatısı, BCM, gösterge grubu |
| 25 | Sunroof aktüatörü |
| 26 | Far şalteri, ön sol ve sağ pozisy10 lambası, orta stop lambası, arka sağ ve sol plaka lambası, radyo, otomatik şanzıman k10trol göstergesi, kalorifer ve klima k10trolü |
| 27 | Otomatik seviye k10trol sensörü, arka süspansiy10 yükseltme hava kompresörü ve röle |
| 28 | Kapı kilidi rölesi |
| 29 | Çok işlevli röle, OnStar sistemi |
| 30 | Sağ park lambası ve dönüş sinyali, sağ arka pozisy10 lambası, sağ fren lambası ve arka lamba |
| 31 | Sağ kısa huzme dönüş sinyali anahtarı |
| 32 | RH uzun far rölesi |
| 33 | Fan k10trolörü, A/C kompresör rölesi |
| 34 | Isıtmalı arka cam buğu çözücü rölesi |
| 35 | Yolcu koltuğu ayar düğmesi, sürücü koltuğu ayarlayıcı bellek modülü |

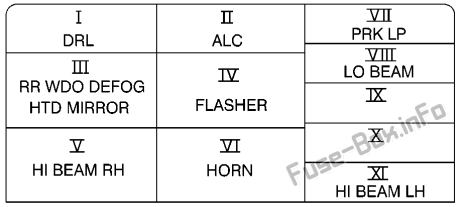

Kokpit röle kutusu
Yolcu bölmesi röle kutusunda röle ataması (2000, 2001)
| Röle | kullanım |
|---|---|
| dır-dir | Gündüz lambaları |
| yıl | Otomatik seviye k10trolü |
| III | Arka cam buğu çözücü, ısıtmalı aynalar |
| IV | Tehlike uyarı flaşörleri |
| V | Uzun farlar II (RH) |
| BİZ | korna |
| GELİYORMUSUN | Park lambaları ve göstergeler |
| VIII | Kısa farlar |
| IX | Kullanılmamış |
| x | Kullanılmamış |
| XI | Uzun farlar I (LH) |
