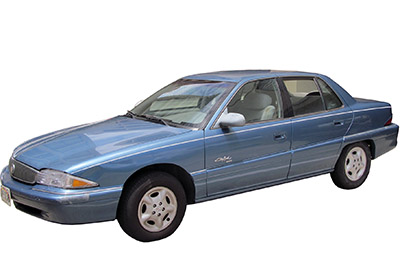

Bu yazıda, 1992’den 1998’e kadar üretilen altıncı nesil Buick Skylark’ı ele alıyoruz. Burada
İçindekiler
Sigorta Düzenlemesi Buick Skylark 1992-1998
Pano sigorta kutusu

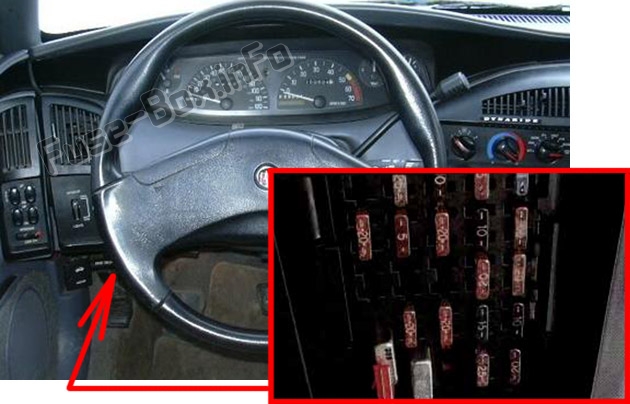

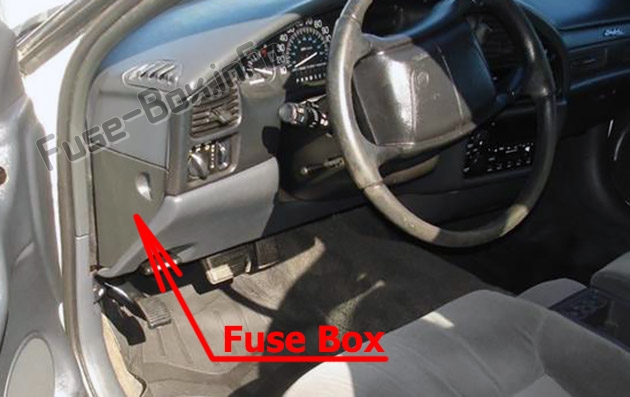

Sigorta kutusu konumu

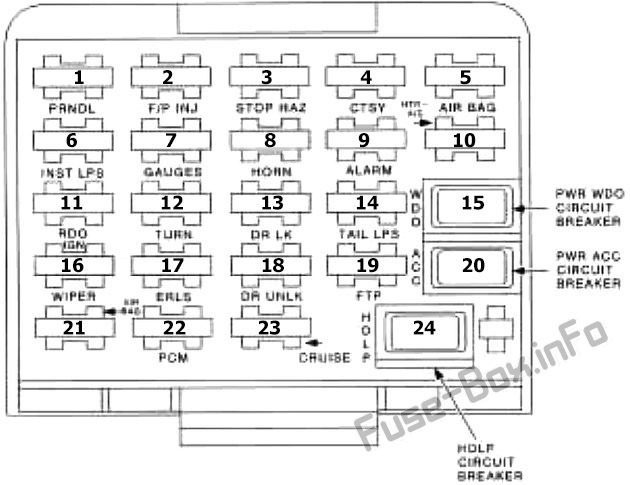

Sigorta kutusunun şeması 1992, 1993, 1994 ve 1995
Gösterge tablosundaki sigorta tahsisi (1992-1995)
| Numara. | Soyadı | Tanım |
|---|---|---|
| 1 | PRNDL | 1992-1993: Geri vites lambaları, PRNDL elektr10ik gösterge; 1994-1995: PRNDL elektr10ik ekran |
| 2 | F / P INJ | Yakıt pompası, enjektörler |
| 3 | HAZ’ı DURDUR | Dur / tehlike ışıkları |
| 4 | CTSY | 1992-1993: bagaj lambası, kapı kilit düğmeleri, elektrikli ayna; 1994-1995: Kapı kilit düğmeleri, elektrikli aynalar, çakmak |
| 5 | RKE veya HAVA YASTIĞI | 1992-1993: uzaktan anahtarsız giriş (yalnızca otomatik şanzıman); 1994-1995: Ek şişirilebilir tutucu, krank girişi |
| 6 | INST LPS | Gösterge paneli, iç karartma aydınlatması |
| 7 | göstergeler | 1992-1993: göstergeler, arka buğu çözücü rölesi, kilitlenme önleyici fren uyarı ışığı, fren şanzıman vites kilidi; 1994-1995: Göstergeler, arka buğu önleyici, uyarı lambaları |
| 8 | KORNA | korna |
| 9 | ALARM | 1992-1993: Çok işlevli alarm modülü; 1994-1995: İç aydınlatma, zil, otomatik kapı kilitleri, uzaktan anahtarsız giriş |
| 10 | HTR-A / C | Isıtıcı, klima, kilitlenme önleyici frenler, gündüz yanan farlar (Kanada), bilgisayar k10trollü sürüş (1992-1993) |
| 11 | RDO IGN veya RDO | 1992-1994: radyo gücü, hız sabitleyici; 1995: Radyo gücü |
| 12 | TUR | yanıp sönen |
| 13 | DR.LK | Otomatik kapı kilitleme |
| 14 | KUYRUK LPS | Arka lambalar, park lambaları, kayıt lambaları |
| 15 | WDO | Elektrikli camlar, açılır tavan (devre kesici) |
| 16 | SİLECEK | Ön cam silecekleri / yıkayıcı |
| 17 | ERLS | 1992-1993: motor k10trolleri; 1994-1995: Motor k10trolleri, geri vites lambaları |
| 18 | DR UNLK | 1994-1995: otomatik kapı kilidi açma (devre dışı bırakmak için sil) |
| 19 | FTP | Hızlı Geçiş (yalnızca ABD) |
| 20 | ACC | 1992-1993: arka cam buğu çözücü, elektrikli kapı kilitleri, elektrikli koltuklar, elektrikli anten (devre kesici); 1994-1995: arka cam buğu çözücü, elektrikli koltuklar, elektrikli açılır tavan (devre kesici) |
| 21 | HAVA YASTIĞI | 1994-1995: Ek şişme kısıtlama |
| 22 | IGN ECM veya PCM | 1992-1994: ECM, ateşleme sistemi; 1995: Güç aktarma sistemi k10trol modülü, ateşleme sistemi |
| 23 | DOLAŞMAK | 1995: Hız sabitleyici |
| 24 | HDLP | Farlar (devre kesici) |

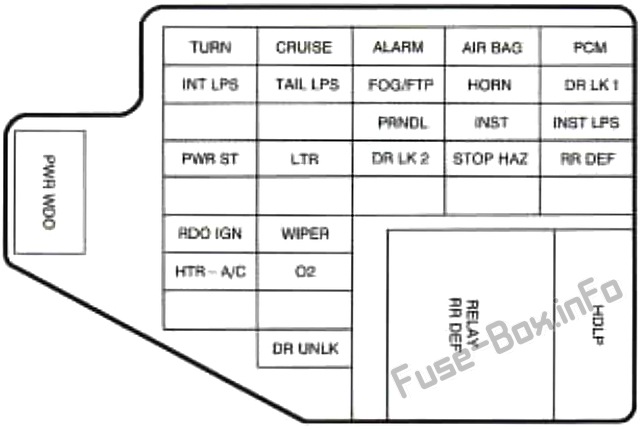

1996, 1997 ve 1998 sigorta kutusu şeması
Gösterge tablosundaki sigorta tahsisi (1996-1998)
| Soyadı | Tanım |
|---|---|
| PWR WDO’su | Elektrikli cam (devre kesici) |
| TUR | Tüm sinyal lambaları |
| INT LPS | Alarm modülü (ışık girişi, uyarı çanları, kubbe lambaları, okuma / okuma lambaları, torpido gözü ışığı, bagaj lambası, radyo, elektrikli aynalar), kilitlenme önleyici frenler, uzaktan anahtarsız giriş (1996) |
| PWR ST | Elektrikli koltuk |
| RDO IGN | Radyo |
| HTR-A / C | Kalorifer / klima fanı, gündüz yanan farlar ve otomatik ışık k10trolü (varsa) |
| DOLAŞMAK | Hız regülatörü |
| KUYRUK LPS | Park lambaları, arka lambalar, yan işaret lambaları, lisans lambaları, gösterge paneli lambaları, kaputun altındaki lamba, far uyarı alarmı |
| LTR | Çakmak, yardımcı güç prizi |
| SİLECEK | Ön cam silecekleri / yıkayıcı |
| O2 | Isıtmalı oksijen sensörleri |
| DR UNLK | Otomatik kapı kilidi açma |
| ALARM | Otomatik şanzıman, otomatik kapı kilidi açma, alarm modülü (ışık girişi, uyarı sesleri), çekiş göstergesi, arka cam buğu çözücü, uzaktan anahtarsız giriş |
| SİS / FTP | geçmek için flaş |
| PRNDL | Gösterge paneli, güç aktarım sistemi k10trol ünitesi, Park-Lock solenoidi, elektr10ik PRNDL |
| DR LK2 | Kapı kilitleri |
| HAVA YASTIĞI | Hava Yastığı-Güç |
| KORNA | Korna, servis aracı gücü |
| INST | Gösterge paneli |
| HAZ’ı DURDUR | Stop lambaları, tehlike uyarı lambaları, kilitlenme önleyici frenler |
| PCM | Güç aktarma sistemi k10trol modülü |
| DR LK 1 | 1996: Kapı kilitleri; 1997-1998: Kapı kilitleri, uzaktan anahtarsız giriş |
| INST LPS | Gösterge paneli aydınlatması |
| RR DEF | Arka cam buğu çözücü |
| HDLP | Farlar, gündüz yanan farlar (varsa) (devre kesici) |
Motor bölmesi sigorta kutusu

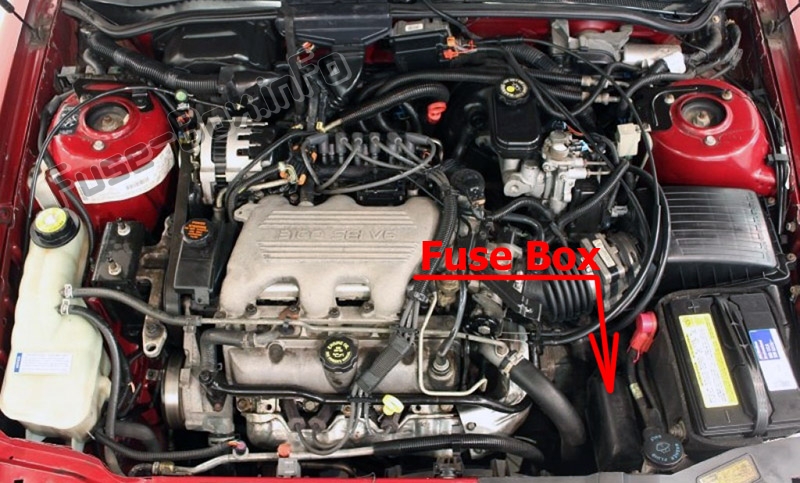

Sigorta kutusu konumu

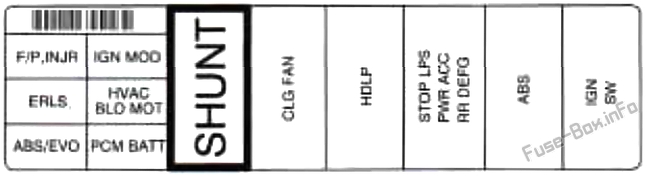

1996, 1997 ve 1998 sigorta kutusu şeması
Motor bölmesindeki sigorta yerleşimi (1996-1998)
| Soyadı | Tanım |
|---|---|
| F / P INJ | Yakıt pompası, yakıt enjektörleri |
| ERLS | Geri vites lambaları, kartuş hava tahliye valfi, EGR, otomatik şanzıman, fren-transaks vites kilidi, kilitlenme önleyici frenler, klima kompresörü, park kilidi solenoidi |
| ABS / EVO | Kilitlenme önleyici fren solenoidleri |
| MOD IGN | Ateşleme sistemi |
| HVAC BLO MOT | Isıtma / Klima – Yüksek fan, jeneratör – Voltaj algılama |
| PCM BATT | Güç aktarma bilgisayarı |
| CLG FANI | Motor soğutma fanı |
| HDLP | Aydınlatma devreleri |
| DUR LPS PWR ACC RR DEFG | Güç aksesuarları, Stop lambası devreleri, arka cam buğu çözücü |
| karın kasları | ABS Fren sistemi |
| IGN Yazılımı | Anahtarlamalı ateşleme devreleri |
