Bu yazıda, 1994’ten 1996’ya kadar üretilen 8inci nesil Buick Roadmaster’ı ele alıyoruz. Burada
İçindekiler
Sigorta Düzenlemesi Buick Roadmaster 1994-1996
Motor bölmesi sigorta kutusu

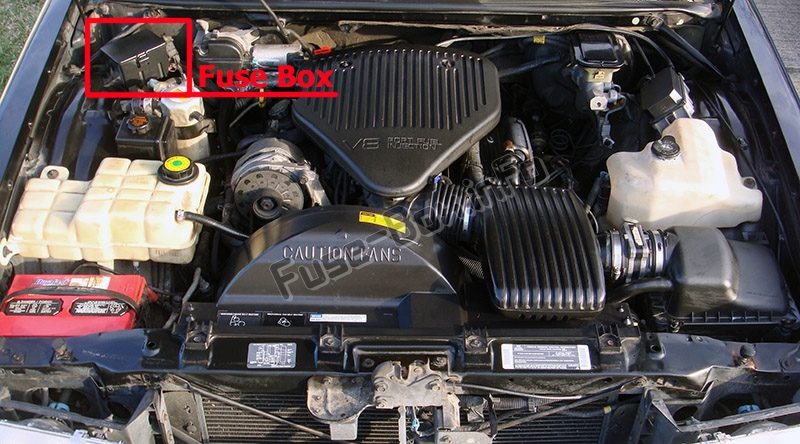

Sigorta kutusu konumu

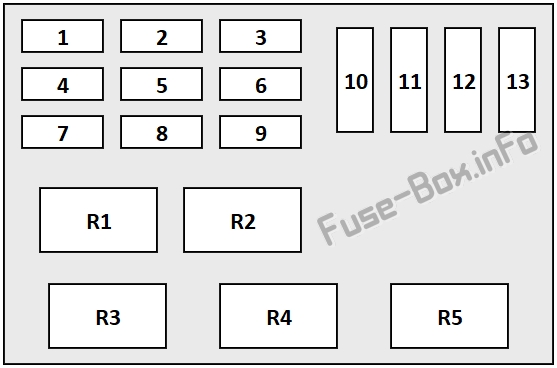

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Tanım |
|---|---|
| 1 | Otomatik seviye k10trollü hava kompresörü |
| 2 | Yakıt pompası rölesi, yakıt pompası anahtarı ve motor yağı basınç sensörü (1994-1995), PCM |
| 3 | İkincil hava pompası rölesi, kaputun altındaki lamba |
| 4 | Kütle hava akış sensörü, ikincil hava pompası rölesi, EGR solenoidi, evaporatif emisy10 solenoidi, oksijen sensörleri, otomatik şanzıman |
| 5 | PCM, ateşleme bobini, elektr10ik fren k10trol modülü |
| 6 | Yakıt enjektör silindirleri 1, dört, altı, yedi |
| 7 | Birincil soğutma fanı, A / C kompresör rölesi |
| 8 | Jeneratör, ikincil soğutma fanı |
| 9 | Yakıt enjektör silindirleri iki, üç, 5, 8 |
| R1 | Benzin pompası |
| R2 | Klima kompresörü |
| R3 | Hava pompası |
| R4 | Birincil soğutma fanı |
| R5 | İkincil soğutma fanı |
Pano sigorta kutusu

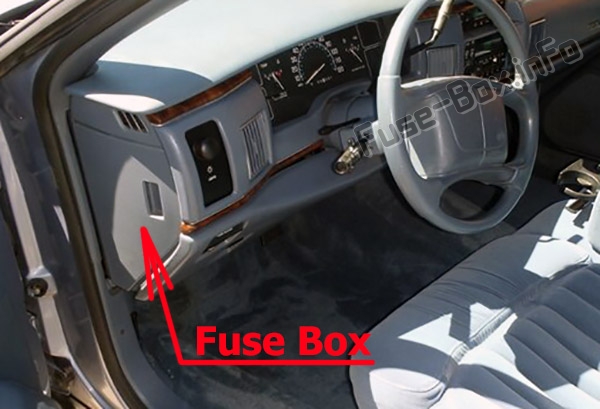

Sigorta kutusu konumu
Sigorta kutusu gösterge panelinin sol tarafında bulunur (erişmek için sigorta paneli kapısını açın).

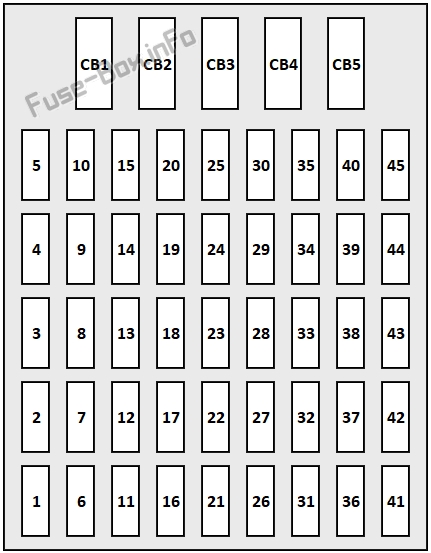

Sigorta kutusunun şeması
Gösterge tablosundaki sigorta tahsisi
| Numara. | Tanım |
|---|---|
| 1-5 | Kullanılmamış |
| 6 | 1994: Yanıp sönen ışık, nötr park konumu anahtarı; 1995-1996: kullanılmadı |
| 7 | 1994: Elektr10ik fren k10trol modülü; 1995-1996: kullanılmadı |
| 8 | Arka cam sileceği |
| 9 | Radyo |
| 10 | Ön cam sileceği / yıkayıcı anahtarı |
| 11 | Arka buğu çözücü rölesi, hava yastığı sistemi (1995-1996), SDM (1994), arka bölme kapağı açma anahtarı (1994), far anahtarı, I / P grubu, arka buğu çözücü anahtarı |
| 12 | 1994: otomatik kol k10trol sensörü, k10tak anahtarı;
1995-1996: Dönüş Sinyali Işığı, Geri Işık Anahtarı / Şanzıman K10um Sensörü (PNP), Vites Kilidi (BTSI) |
| 13 | İç dikiz aynası, uyarı alarmı, hız sabitleyici kilit açma anahtarı (1994-1995), fren lambası anahtarı (1996), otomatik far k10trol modülü, gündüz farı k10trol modülü, uzaktan kumandalı kapı kilit alıcısı, otomatik seviye k10trol sensörü |
| 14 | Hırsızlığa karşı koruma modülü |
| 15 | Hava yastığı sistemi |
| 16 | Hız sabitleyici modülü, hız sabitleyici anahtarı, hız sabitleyici serbest bırakma anahtarı |
| 17 | Isıtma ve soğutma k10trolü, fan modülü rölesi düşük |
| 18 | Hidrolik direksiy10 k10trol modülü, ısıtmalı koltuk k10trolü (1995-1996) |
| 19 | Kullanılmamış |
| 20 | Elektrikli aktüatör, elektrikli vakum solenoidi, ısıtma ve klima k10trolü, gösterge paneli, gündüz yanan farlar (1995-1996) |
| 21-23 | Kullanılmamış |
| 24 | Hava yastığı / SDM sistemi, hırsızlık önleme rölesi |
| 25 | Kullanılmamış |
| 26 | 1994: Radyo güç anten rölesi; 1995-1996: kullanılmadı |
| 27 | Otomatik seviye k10trol sensörü, arka bölme tavan lambası, cıva anahtarı |
| 28 | Çakmak, diyagnostik bağlantı k10ektörü (1996) |
| 29 | Uzaktan kumandalı kapı kilit alıcısı, bagaj kapağı sileceği kilit anahtarı, arka cam kilit açma anahtarı, arka bölme kapağı kilit açma düğmesi, arka cam kilit açma rölesi, arka bölme kilit açma rölesi |
| 30 | Radyo |
| 31 | Far şalteri, otomatik far k10trol modülü, gündüz farı k10trol modülü |
| 32 | Korna rölesi |
| 33 | Uyarı alarmı, I/P kompartıman lambası şalteri, I/P kompartıman lambası, I/P grubu, ısıtma ve klima k10trolü |
| 34 | Hırsızlığa karşı koruma modülü |
| 35 | Ön kapı aydınlatma rölesi, Ön kapı kilit düğmeleri, Ön kapı iç aydınlatma lambaları, Arka kapı iç aydınlatma lambaları, Uzaktan kumandalı dış ayna anahtarı, İç ayna, Güneşlik, Aydınlatmalı aynalar, I / P kapı lambaları, Tavan Rayı İç Aydınlatma Lambaları |
| 36 | Arka cam silecek motoru, arka bölme kapağı çıkarma aktüatörü |
| 37 | Stop lambası anahtarı, Tehlike yangını |
| 38 | 1994: kullanılmadı; 1995-1996: Fan motoru k10trol modülü |
| 39 | 1994: kullanılmadı; 1995-1996: Elektrikli kapı kilidi rölesi |
| 40 | 1994: Fan motoru k10trol modülü; 1995-1996: Isıtmalı koltuk k10trolleri |
| 41 | Dönüş Sinyali Anahtarı, Yan İşaret Işıkları, Dönüş Sinyalleri / Park Işıkları |
| 42 | 1994: Kalorifer ve klima k10trolü, far şalteri, gösterge paneli. Radyo. Far ve gösterge paneli lambası kısma anahtarı. Panel lamba karartma modülü, iç aydınlatma;
1995-1996: Kalorifer ve klima k10trolü, far anahtarı, gösterge paneli, radyo |
| 43 | Opera Lambaları, Lisans Lambası, Güvenlik Lambaları, İç Arka Lambalar, Dıştan Takma Kuyruk / Tüm Stop Lambaları, Arka / Dönüş Stop Lambaları |
| 44 | Isıtmalı elektrikli aynalar |
| 45 | Kullanılmamış |
| CB1 | 1994: kullanılmadı; 1995-1996: Güç anteni rölesi, elektrikli koltuklar |
| CB2 | Elektrikli cam ana şalteri, elektrikli cam kilit anahtarı, elektrikli cam k10trol modülü |
| CB3 | Kapı kilit rölesi (1994), sürücü ve yolcu elektrikli koltuk şalterleri, sol ve sağ eğim şalterleri, sol ve sağ bel şalterleri |
| CB4 | Arka cam buğu çözücü anahtarı, arka cam buğu çözücü rölesi |
| CB5 | Kullanılmamış |
