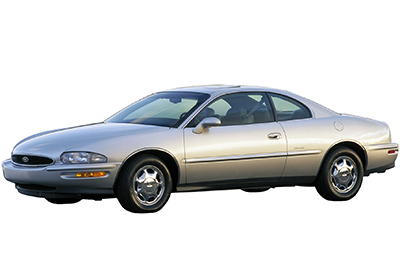

Bu yazıda, 1994’ten 1999’a kadar üretilen 8inci nesil Buick Riviera’yı ele alıyoruz. Burada
Sigorta Düzenlemesi Buick Riviera 1994-1999

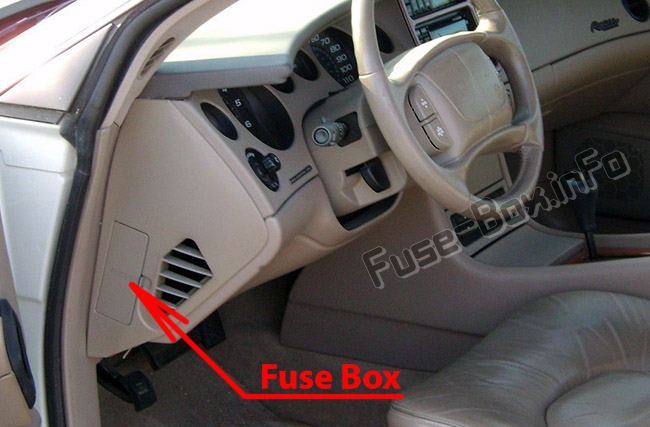

Sigorta kutusu konumu
Sürücü kapısının yanında gösterge panelinin s10unda kapağın arkasında bulunur.

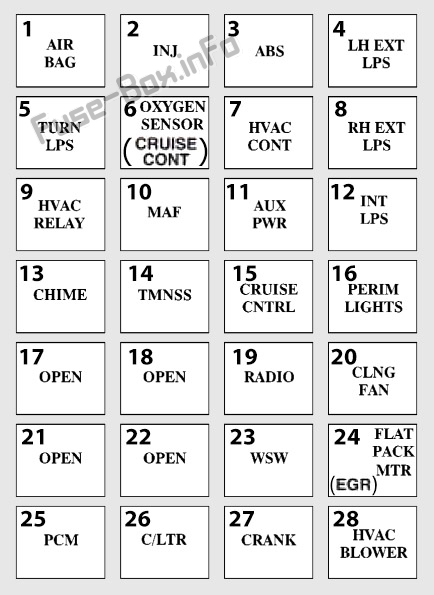

Sigorta kutusunun şeması
Gösterge tablosundaki sigorta tahsisi
| Numara. | Tanım |
|---|---|
| 1 | hava yastığı |
| 2 | enjektörler |
| 3 | Kilitlenme önleyici fren sistemi |
| 4 | Sol dış lambalar |
| 5 | Gösterge lambaları |
| 6 | 1994-1995: hız regülatörü; 1996-1999: Oksijen sensörü |
| 7 | İklim k10trolü |
| 8 | Düz dış lambalar |
| 9 | HVAC Rölesi |
| 10 | MAF |
| 11 | Yardımcı güç |
| 12 | İç lambalar |
| 13 | carill10 |
| 14 | 1994-1995: kullanılmadı; 1996-1999: TMNSS |
| 15 | 1994-1995: kullanılmadı; 1996-1999: Hız sabitleyici |
| 16 | 1994-1995: kullanılmadı; 1996-1999: Çevre ışıkları |
| 17 | Kullanılmamış |
| 18 | Kullanılmamış |
| 19 | Radyo |
| 20 | Fan |
| 21 | Kullanılmamış |
| 22 | Kullanılmamış |
| 23 | Ön cam silecekleri |
| 24 | 1994-1996: kullanılmadı; 1997-1999: Düz Paket Motor |
| 25 | PCM |
| 26 | çakmak |
| 27 | Krank |
| 28 | HVAC fanı |

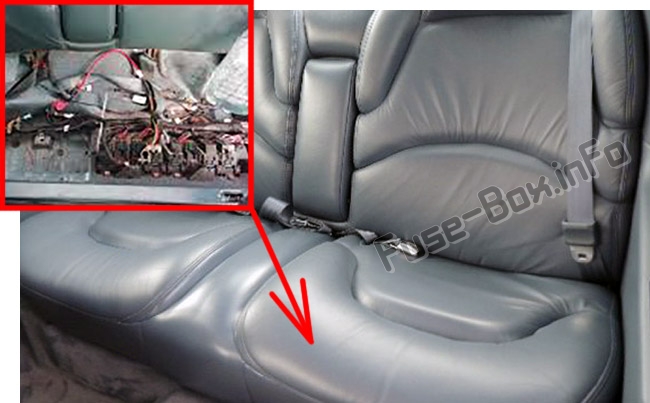

Sigorta kutusu konumu
Arka koltuğun altında bulunan iki sigorta kutusu.
Sigorta kutularına erişmek için arka koltuk minderi çıkarılmalıdır (ön kancaları serbest bırakmak için minderin önünü çekin, minderi yukarı ve aracın önüne doğru çekin).

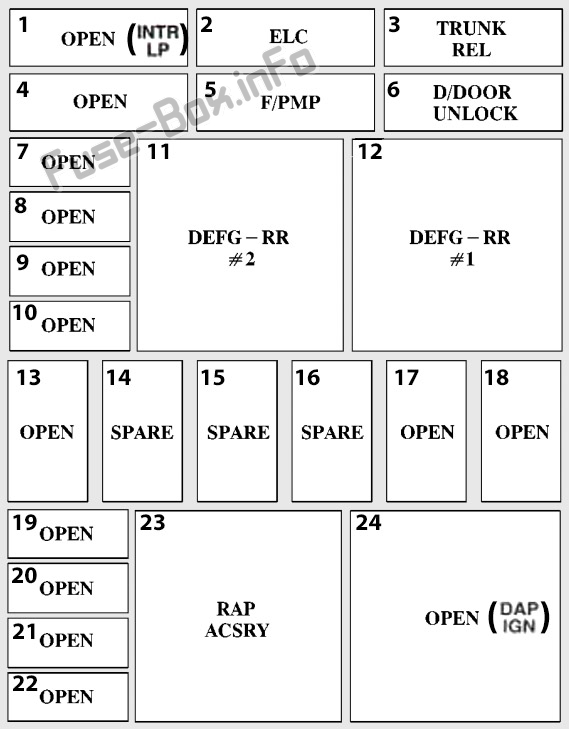

Sigorta kutusunun şeması (sol blok)
Sol arka koltuğun altındaki sigorta kutusundaki sigorta ve rölelerin yerleşimi
| Numara. | Tanım |
|---|---|
| 1 | 1994-1995: İç lambalar için röle; 1996-1999: Açık |
| 2 | Elektr10ik seviye k10trolü |
| 3 | Bagaj açma rölesi |
| 4 | Açmak |
| 5 | Yakıt pompası rölesi |
| 6 | Sürücü kapısı kilit açma rölesi |
| 7-10 | Açmak |
| 11 | Arka buğu çözücü rölesi (üst bölge) |
| 12 | Arka buğu çözücü rölesi (alt bölge) |
| 13 | Açmak |
| 14-16 | Kıyamamak |
| 17-22 | Açmak |
| 23 | Doğrudan aksesuar temini – Aksesuar |
| 24 | 1994-1995: doğrudan aksesuar güç kaynağı – ateşleme; 1996-1999: Açık |

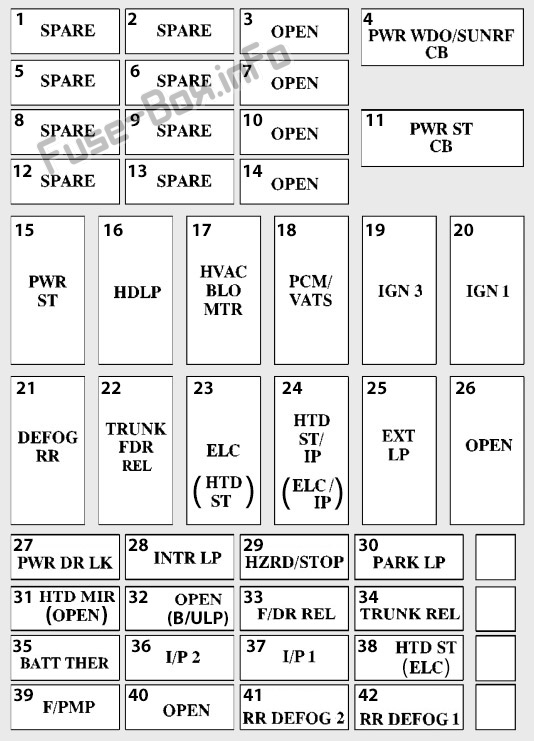

Sigorta kutusunun şeması (sağ blok)
Sağ arka koltuğun altındaki sigorta kutusundaki sigorta ve rölelerin yerleşimi
| Numara. | Tanım |
|---|---|
| 1-2 | Kıyamamak |
| 3 | Açmak |
| 4 | Devre kesici – Elektrikli camlar / açılır tavan |
| 5-6 | Kıyamamak |
| 7 | Açmak |
| 8-9 | Kıyamamak |
| 10 | Açmak |
| 11 | Devre kesici – Elektrikli koltuklar |
| 12-13 | Kıyamamak |
| 14 | Açmak |
| 15 | Elektrikli Koltuklar |
| 16 | Devre kesici – Farlar |
| 17 | HVAC Fan Motoru |
| 18 | Güç Aktarma Organı K10trol Modülü / PASS-Key II |
| 19 | ateşleme 3 |
| 20 | ateşleme 1 |
| 21 | Arka buğu çözücü |
| 22 | Yakıt bagajı ve kapı açmaları |
| 23 | 1994-1996: Isıtmalı koltuk; 1997-1999: Elektr10ik seviye k10trolü |
| 24 | 1994-1996: Elektr10ik seviye k10trolü / gösterge paneli; 1997-1999: Isıtmalı koltuklar / Gösterge Tablosu |
| 25 | Dış mekan lambaları |
| 26 | Açmak |
| 27 | Elektrikli kapı kilitleri |
| 28 | İç lambalar |
| 29 | Tehlike lambaları / Stop lambaları |
| 30 | Park lambaları |
| 31 | 1994-1997: kullanılmadı; 1998-1999: Isıtmalı ayna |
| 32 | 1994-1995: Geri vites lambaları; 1996-1999: Açık |
| 33 | Yakıt doldurma kapağının açılması |
| 34 | Bagajın serbest bırakılması |
| 35 | Pil termistörü |
| 36 | Gösterge Tablosu n ° 2 |
| 37 | Gösterge Tablosu n ° 1 |
| 38 | 1994-1996: Elektr10ik seviye k10trolü; 1997-1999: Isıtmalı koltuklar |
| 39 | Benzin pompası |
| 40 | Açmak |
| 41 | 1994-1995: kullanılmadı; 1996-1999: RR Buğu Giderme 2 |
| 42 | 1994-1995: kullanılmadı; 1996-1999: RR Buğu Giderme 1 |
Elektrik merkezi motor bölmesinde bulunur.

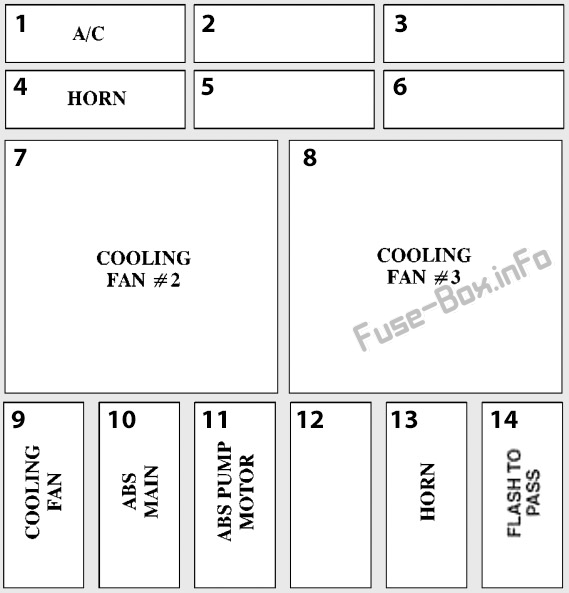

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Tanım |
|---|---|
| 1 | Klima kompresörü |
| 2 | Kullanılmamış |
| 3 | Kullanılmamış |
| 4 | korna |
| 5 | Kullanılmamış |
| 6 | Kullanılmamış |
| 7 | Soğutma fanı # 2 |
| 8 | Soğutma fanı # 3 |
| 9 | Fan |
| 10 | ABS ana |
| 11 | ABS pompa motoru |
| 12 | Kullanılmamış |
| 13 | korna |
| 14 | 1994-1996: Geçmek İçin Flaş; 1997-1999: kullanılmadı |
