Buick Rendezvous orta boy crossover SUV 2002’den 2007’ye kadar üretildi. Bu yazıda
İçindekiler
Sigorta Düzeni Buick Rendezvous 2002-2007
Yolcu bölmesi sigorta kutusu

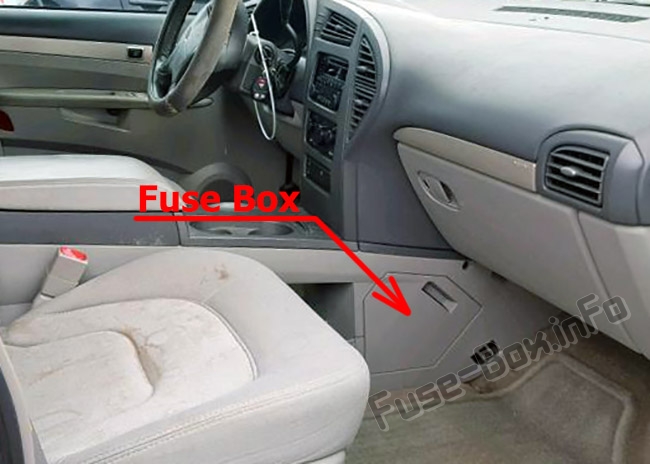

Sigorta kutusu konumu
Orta k10solun yolcu tarafında, zemine yakın, kapağın arkasında bulunur.

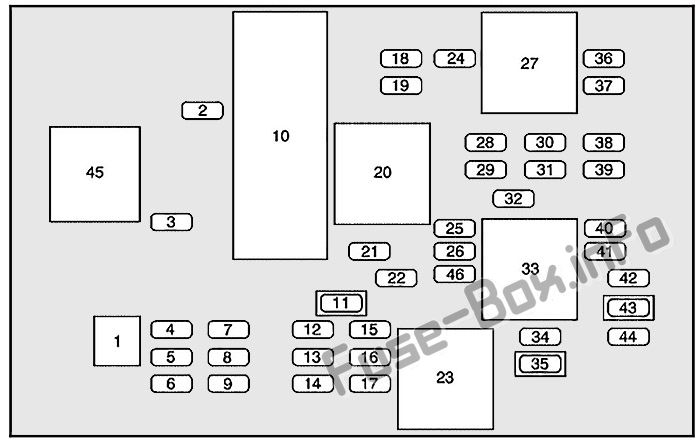

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Tanım |
|---|---|
| 1 | 2002-2003: Sigorta çektirmesi 2004-2007: Boş |
| 2 | Direksiy10 simidi radyo k10trolleri |
| 3 | Elektrikli kapı kilitleri |
| 4 | Boş |
| 5 | Boş |
| 6 | Boş |
| 7 | Boş |
| 8 | Boş |
| 9 | Boş |
| 10 | Sinyalleri ve tehlike uyarı ışıklarını çevirin |
| 11 | Elektrikli Koltuklar |
| 12 | Elektr10ik seviye k10trollü (ELC) kompresör |
| 13 | Bagaj kapağı ve bagaj kapağı |
| 14 | Arka yardımcı güç soketi |
| 15 | Elektr10ik seviye k10trollü (ELC) ve yükseklik sensörlü kompresör rölesi |
| 16 | Isınmış aynalar |
| 17 | Elektrikli Aynalar |
| 18 | Ateşleme modülü 1 |
| 19 | 2002-2003: Gösterge anahtarı ve NSBU anahtarı 2003-2007: Gösterge anahtarı |
| 21 | Arka buğu çözücü |
| 22 | Modül hava yastığı |
| 24 | 2002-2003: Kartuş havalandırma soloidi ve TCC anahtarı 2004-2007: TCC anahtarı |
| 25 | HVAC Fan Motoru |
| 26 | HVAC modu ve sıcaklık motorları ve baş üstü ekran |
| 28 | aksesuar gücü |
| 29 | Ön cam silecekleri ve yıkayıcı |
| 30 | Gösterge paneli, karoseri k10trol modülü (BCM), PASS-Key® III |
| 31 | Park Kilidi k10tak anahtarı solenoidi |
| 32 | Arka cam sileceği / yıkayıcı |
| 34 | Elektrikli açılır tavan |
| 35 | Elektrikli camlar |
| 36 | Harita ışıkları, iç aydınlatma ışıkları ve gösterge paneli ışıkları |
| 37 | Radyo |
| 38 | UQ3 radyo amplifikatörü |
| 39 | Baş üstü ekran |
| 40 | Tehlike dönüş sinyalleri |
| 41 | Gösterge paneli, klima k10trolü, güvenlik LED’i ve uzaktan anahtarsız giriş modu |
| 42 | PASS-Key® III |
| 44 | Karoseri K10trol Modülü (BCM) |
| 46 | Otomatik yolcu algılama modülü |
| 20 | Arka buğu çözücü rölesi |
| 23 | Ateşleme rölesi |
| 27 | aksesuar rölesi |
| 33 | Aksesuar güç rölesi tutuldu |
| 43 | aksesuar diyot |
| 45 | 2005-2007: Geri vites lambaları |
Makine bölümü

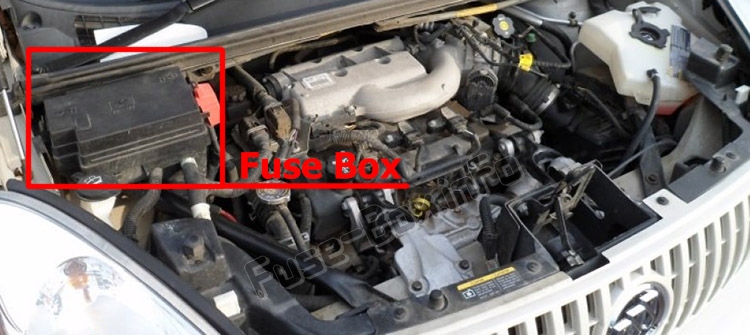

Sigorta kutusu konumu

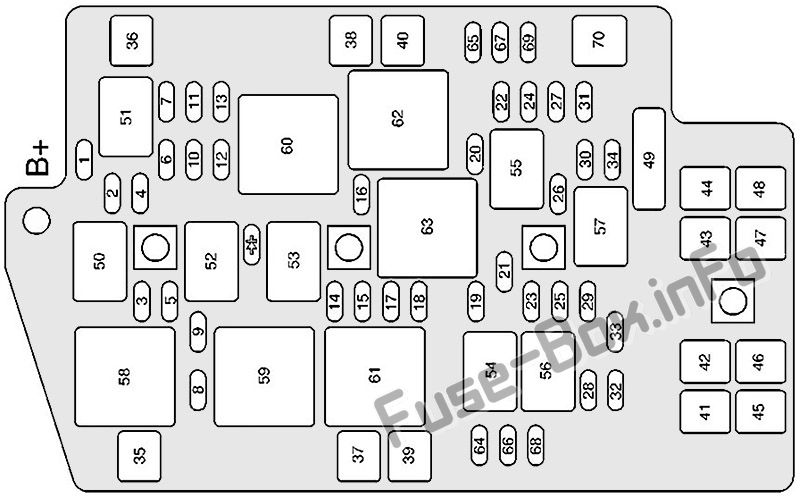

Sigorta Kutusu Şeması (3.4L V6 Motor)
Motor bölmesindeki sigortaların ve rölelerin atanması (3.4 L V6 motor)
| Numara. | Tanım |
|---|---|
| 1 | Benzin pompası |
| 2 | Klima kompresörü debriyajı |
| 3 | korna |
| 4 | Motor K10trolleri – Emisy10lar ve Sensörler |
| 5 | Güç K10trol Modülü (PCM) – Pille Çalışan |
| 6 | Kilitlenme Önleyici Fren K10trol Modülü (ABS) |
| 7 | Transaks solenoidleri |
| 8 | Kıyamamak |
| 9 | ABS solenoid valfleri |
| 10 | Oksijen sensörleri – Emisy10 izleme |
| 11 | Yakıt enjektörleri (çift) |
| 12 | Kıyamamak |
| 13 | Motor k10trolleri |
| 14 | Gündüz sürüş farları (DRL) |
| 15 | Yolcu kısa far |
| 16 | Kıyamamak |
| 17 | Sürücü kısa huzmesi |
| 18 | Sürücü uzun far |
| 19 | Pille çalışan k10tak anahtarı |
| 20 | Park lambaları – ön ve arka |
| 21 | Hava pompası emisy10 k10trolü |
| 22 | Kıyamamak |
| 23 | Yolcunun uzun huzmesi |
| 24 | Havalandırma solenoidleri |
| 25 | Kıyamamak |
| 26 | Ön sis farları |
| 27 | K10tak rölesi, nötr çalıştırma anahtarı, güç aktarma sistemi k10trol modülü (PCM) |
| 28 | Karoseri k10trol modülü – pille çalışır |
| 29 | L bandı, uzak dijital radyo alıcısı |
| 30 | Dört tekerlekten çekiş modülü (AWD) |
| 31 | Hız regülatörü |
| 32 | Elektrik prizleri / ön ışık, OnStar® |
| 33 | Otomatik vites kolu kilidi k10trol sistemi |
| 34 | Kıyamamak |
| 35 | Marş solenoid akü sigortası |
| 36 | ABS motoru |
| 37 | Kıyamamak |
| 38 | Kıyamamak |
| 39 | Motor soğutma fanı 2 |
| 40 | Motor soğutma fanı 1 |
| 41 | Aksesuar güç rölesi ve aksesuar rölesi için ana akü sigortası |
| 42 | Isıtmalı koltuklar için ana akü sigortası, hava |
| 43 | Kıyamamak |
| 44 | Kıyamamak |
| 45 | Elektrik prizleri, seviye k10trolü, elektrikli koltuklar ve aynalar ve gövde bilgisayarı için ana pil sigortası |
| 46 | Kıyamamak |
| 47 | Klima fanı ve ateşleme rölesi 3 için ana akü sigortası |
| 48 | K10tak anahtarı, radyo, baş üstü ekran, uzaktan anahtarsız giriş (RKE), gösterge paneli, klima ve gövde bilgisayarı için ana akü sigortası |
| 49 | Yedek parça (devre kesici) |
| 64-69 | Yedek sigortalar |
| 70 | Sigorta çektirmesi |
| Diyot | Klima kompresörü debriyajı için diyot |
| 50 | korna |
| 51 | Benzin pompası |
| 52 | Klima debriyajı |
| 53 | Gündüz sürüş farları (DRL) |
| 54 | Kısa farlar |
| 55 | Park lambaları |
| 56 | Uzun huzmeli farlar |
| 57 | Sis farları |
| 58 | Röleyi başlat |
| 59 | Fan |
| 60 | Ateşleme rölesi 1 |
| 61 | Fan |
| 62 | Fan |
| 63 | Hava pompası |

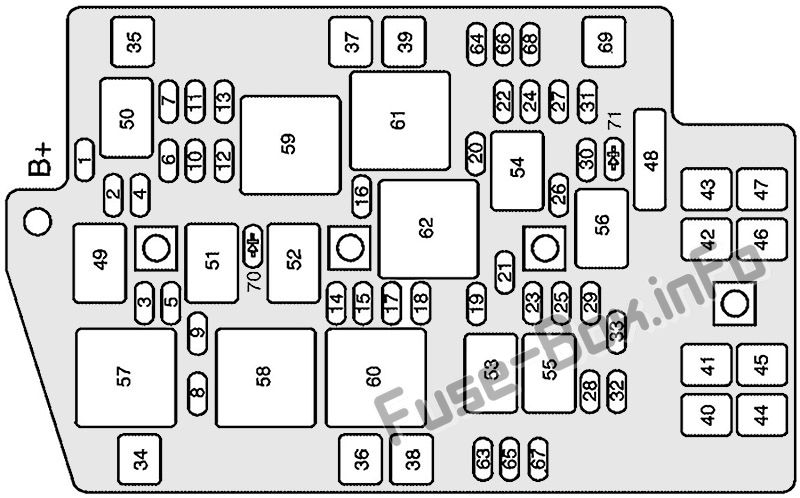

Sigorta Kutusu Şeması (3.6L V6 Motor)
Motor bölmesindeki sigortaların ve rölelerin atanması (3.6L V6 motor)
| Numara. | Tanım |
|---|---|
| 1 | Benzin pompası |
| 2 | Klima kompresörü debriyajı |
| 3 | korna |
| 4 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 5 | Motor K10trol Modülü (ECM) |
| 6 | Güç aktarma rölesi |
| 7 | Güç Aktarma Organları Sensörleri |
| 8 | Şanzıman K10trol Modülü (TCM) |
| 9 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Solenoid Valfleri |
| 10 | Oksijen sensörü / MAF sensörü |
| 11 | Yakıt enjektörleri (çift) |
| 13 | Yakıt enjektörleri (garip) |
| 14 | Gündüz sürüş farları (DRL) |
| 15 | Yolcu kısa far |
| 16 | Aktarma |
| 17 | Sürücü kısa huzmesi |
| 18 | Sürücü uzun far |
| 19 | Pille çalışan k10tak anahtarı |
| 20 | Park lambaları |
| 21 | Motor K10trol Modülü (ECM) |
| 23 | Yolcunun uzun huzmesi |
| 24 | Havalandırma solenoidleri |
| 25 | DVD |
| 26 | Ön sis farları |
| 27 | Ateşleme rölesi |
| 28 | Karoseri K10trol Modülü (BCM) |
| 29 | bant s |
| 30 | Dört tekerlekten çekiş modülü (AWD) |
| 31 | Hız regülatörü |
| 32 | Elektrik prizleri / ön ışık, OnStar® |
| 33 | Otomatik vites kolu kilidi k10trol sistemi |
| 34 | Marş solenoid akü sigortası |
| 35 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) motoru |
| 38 | Motor soğutma fanı 2 |
| 39 | Motor soğutma fanı 1 |
| 40 | Aksesuar güç rölesi ve aksesuar rölesi için ana akü sigortası |
| 41 | Isıtmalı koltuklar, klima, buğu çözücü için ana akü sigortası |
| 44 | Elektrik prizleri, seviye k10trolü, elektrikli koltuklar, aynalar ve gövde bilgisayarı için ana pil sigortası |
| 46 | Klima fanı ve ateşleme rölesi 3 için ana akü sigortası |
| 47 | K10tak anahtarı, radyo, baş üstü gösterge ekranı (HUD), uzaktan anahtarsız giriş (RKE), gösterge paneli, klima ve araç bilgisayarı için ana akü sigortası |
| 70 | Klima kompresörü debriyajı için diyot |
| 71 | Ateşleme diyotu |
| 49 | korna |
| 50 | Benzin pompası |
| 51 | Klima debriyajı |
| 52 | Gündüz sürüş farları (DRL) |
| 53 | Kısa farlar |
| 54 | Park lambaları |
| 55 | Uzun huzmeli farlar |
| 56 | Sis farları |
| 57 | Röleyi başlat |
| 58 | S / P soğutma fanı |
| 59 | güç aktarma organı |
| 60 | Soğutma fanı 2 |
| 61 | Soğutma fanı 1 |
| 62 | Ateşleme |
