Bu yazıda, 2018’den günümüze kadar mevcut olan altıncı nesil Buick Regal’i ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Buick Regal 2018-2020 …
Sigorta kutusu konumu

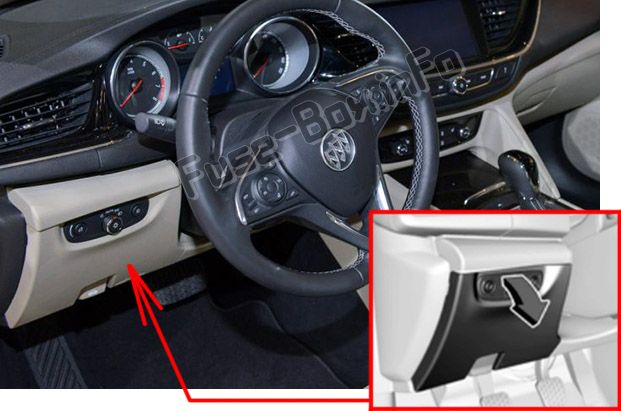

Yolcu bölmesi sigorta kutusu
Ön panelin sol tarafında, kapağın arkasında bulunur.

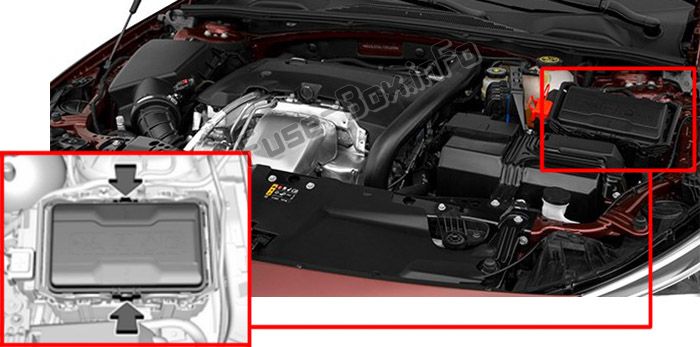

Makine bölümü
Sigorta kutusu şemaları
2018, 2019, 2020

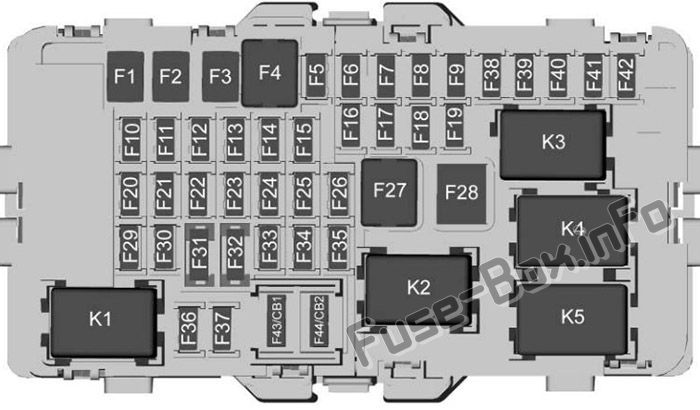

Yolcu bölmesi
Yolcu bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Tanım |
|---|---|
| F1 | Sol pencere |
| F2 | Sağ pencere |
| F3 | Kullanılmamış |
| F4 | HVAC fanı |
| F5 | Pil 2 |
| F6 | Elektrikli direksiy10 kol10u |
| F7 | Kullanılmamış |
| F8 | Pil 3 |
| F9 | Motor / Akü K10trol Modülü |
| F10 | Karoseri k10trol modülü 2 Açık / Kapalı |
| F11 | Kullanılmamış |
| F12 | Kullanılmamış |
| F13 | Kullanılmamış |
| F14 | Kullanılmamış |
| F15 | Şanzıman Açma / Kapama K10trol Modülü |
| F 16 | amplifikatör |
| F17 | Kullanılmamış |
| F18 | Pil 7 |
| F19 | Kullanılmamış |
| F20 | Pil 1 |
| F21 | Pil 4 |
| F22 | Pil 6 |
| F23 | Elektrikli direksiy10 kol10u kilidi |
| F24 | Hava yastığı algılama tanı modülü / yolcu algılama modülü |
| F25 | Teşhis bağlantısı |
| F26 | Kullanılmamış |
| F27 | AC DC invertör |
| F28 | Kullanılmamış |
| F29 | Karoseri k10trol modülü 8 |
| F30 | baş üstü k10sol |
| F31 | Direksiy10 |
| F32 | Kullanılmamış |
| F33 | HVAC |
| F34 | Merkezi Ağ Geçidi Modülü |
| F35 | Entegre şasi k10trol modülü |
| F36 | Şarj cihazı |
| F37 | Yardımcı priz / çakmak |
| F38 | OnStar |
| F39 | İzlemek |
| F40 | nesne algılama |
| F41 | Karoseri k10trol modülü 1 Açık / Kapalı |
| F42 | Radyo |
| F43 | Arka aksesuarlar için güç çıkışı |
| F44 | Ön aksesuarlar için güç çıkışı |
| K1 | Kullanılmamış |
| K2 | Tutulan aksesuar gücü |
| K3 | Kullanılmamış |
| K4 | Kullanılmamış |
| K5 | Lojistik |

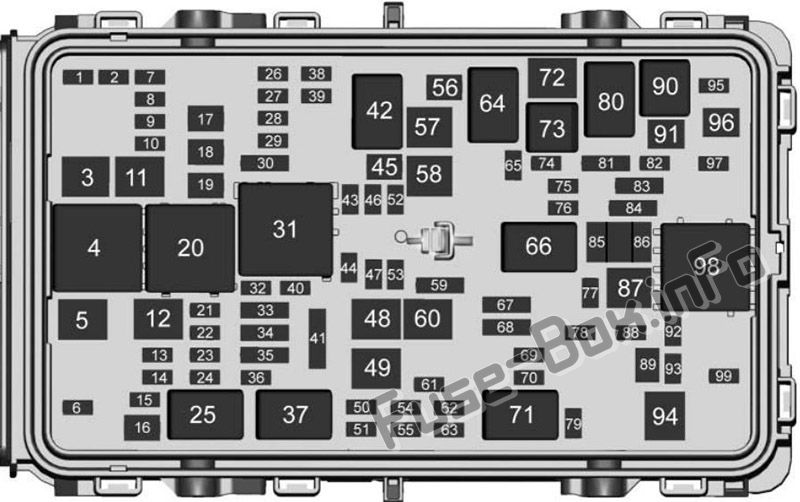

Makine bölümü
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Tanım |
|---|---|
| 1 | Kullanılmamış |
| 2 | Kullanılmamış |
| 3 | ABS pompaları |
| 5 | Kullanılmamış |
| 6 | Arka kapatma |
| 7 | Sis lambası |
| 8 | Bellek k10trol modülü |
| 9 | Isıtmalı ön cam |
| 10 | bel koltuğu |
| 11 | DC DC dönüştürücü 1 |
| 12 | Arka cam buğu çözücü |
| 13 | Isınmış aynalar |
| 14 | Kullanılmamış |
| 15 | Kullanılmamış |
| 16 | Ön cam silecekleri |
| 17 | Elektrikli yolcu koltuğu |
| 18 | Güneş siperliği |
| 19 | Sürücü koltuğu |
| 21 | açılır tavan |
| 22 | Arka cam sileceği |
| 23 | Otomatik far seviye ayarı |
| 24 | Kullanılmamış |
| 26 | Şanzıman / ateşleme k10trol modülü |
| 27 | Gösterge paneli / ateşleme |
| 28 | Kullanılmamış |
| 29 | Arka görüş kamerası / havalandırma |
| 30 | Vites değiştirme solenoidi / arıza gösterge ışığı |
| 32 | Video işleme modülü / bid10 havalandırması |
| 33 | Isıtmalı ön koltuklar |
| 34 | Isıtmalı arka koltuklar |
| 35 | Dört tekerlekten çekiş sönümleme k10trolü |
| 36 | Yakıt modülü |
| 38 | Kullanılmamış |
| 39 | Kullanılmamış |
| 40 | Direksiy10 kol10unun kilitlenmesi |
| 41 | Kullanılmamış |
| 43 | Isıtmalı direksiy10 |
| 44 | Far yükseltme |
| 45 | Kullanılmamış |
| 46 | Motor / ateşleme k10trol modülü |
| 47 | Kullanılmamış |
| 48 | Soğutma fanı / DC DC dönüştürücü 2 |
| 49 | RDCM |
| 50 | Kullanılmamış |
| 51 | Kullanılmamış |
| 52 | Kullanılmamış |
| 53 | Kullanılmamış |
| 54 | Kullanılmamış |
| 55 | Kullanılmamış |
| 56 | Giriş |
| 57 | Kullanılmamış |
| 58 | Kullanılmamış |
| 59 | Sol LED lambalar |
| 60 | Fan |
| 61 | Kullanılmamış |
| 62 | Kullanılmamış |
| 63 | Kullanılmamış |
| 65 | Klima HEV |
| 67 | Kullanılmamış |
| 68 | Kullanılmamış |
| 69 | Sağ LED ışık / Sağ uzun far |
| 70 | Sol uzun farlar |
| 72 | marş piny10u |
| 74 | Kullanılmamış |
| 75 | Motor k10trol modülü |
| 76 | Güç aktarma organları – motor hariç |
| 77 | Kullanılmamış |
| 78 | korna |
| 79 | Ön cam yıkama pompası |
| 81 | Şanzıman k10trol modülü / motor k10trol modülü |
| 82 | Kullanılmamış |
| 83 | Ateşleme bobinleri |
| 84 | makara |
| 85 | 60A şant |
| 86 | Kullanılmamış |
| 87 | SAI yakıt ısıtıcısı |
| 88 | hava perdesi |
| 89 | Kullanılmamış |
| 91 | Kullanılmamış |
| 92 | TPIM / TPIM motor jeneratörü |
| 93 | Anahtarsız giriş k10trol modülü |
| 95 | Su Değişimi Hava Soğutma Suyu Pompası |
| 96 | Yağ ısıtma |
| 97 | Kullanılmamış |
| 99 | Kullanılmamış |
| 4 | Kullanılmamış |
| 20 | Arka cam buğu çözücü |
| 25 | Ön silecek k10trolü |
| 31 | Çalıştır / Krankla |
| 37 | Ön silecek hızı |
| 42 | Kullanılmamış |
| 64 | marş |
| 66 | güç aktarma organı |
| 71 | LED uzun huzmeli far |
| 73 | AC debriyaj |
| 80 | marş piny10u |
| 90 | Su Değişimi Hava Soğutma Suyu Pompası |
| 94 | Kullanılmamış |
| 98 | Yağ ısıtma |
