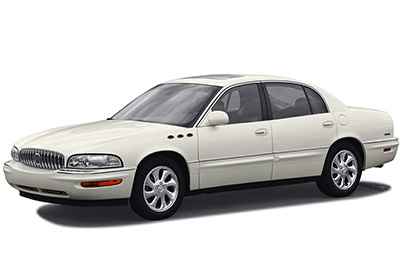

Bu yazıda 1997’den 2005’e kadar üretilen ikinci nesil Buick Park Avenue’yi ele alıyoruz. Burada
İçindekiler
Sigorta Düzeni Buick Park Caddesi 1997-2005
Pano sigorta kutusu

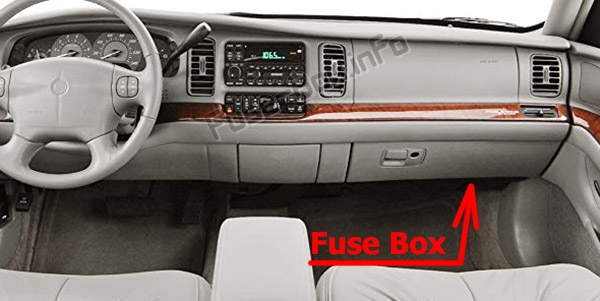

Sigorta kutusu konumu
Torpido gözünün altında bulunur (torpido gözünün altını ve sigorta kutusu kapağını çıkarın).

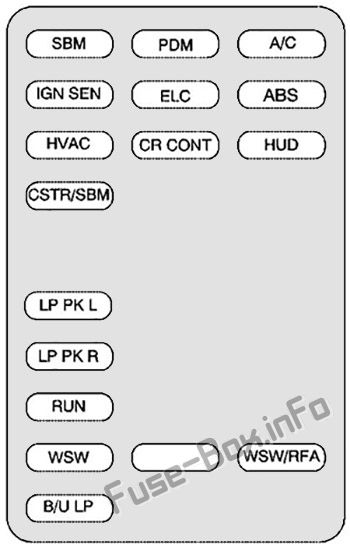

Sigorta kutusunun şeması
Gösterge tablosundaki sigorta tahsisi
| Soyadı | Tanım |
|---|---|
| SBM | İç lambalar |
| PDM | Modül PDM |
| AC | HVAC motoru, karma HVAC motorları |
| IGN SEN | Otomatik kararan dikiz aynası, HTS sürücü koltuğu, arka buğu çözücü rölesi, MEM modülü, soğuk LVL sensörü, ısıtmalı yolcu koltuğu |
| ELC | HVAC Flat Pk Mtrs, elektr10ik seviye k10trol sensörü, elektr10ik seviye k10trol sensörü (arka sigorta bloğu |
| karın kasları | Kilitlenme önleyici fren sistemi modülü |
| HVAC | HVAC ana k10trol kafası, HVAC programcısı, gösterge paneli |
| CR DEVAMI | Step Motor Seyir, Seyir Anahtarı |
| DERİ | Head-up display anahtarı, head-up display |
| CSTR / SBM | HVAC programcısı, gösterge paneli, SBM (275 – LCM) (1135 – BTSI SL) |
| LP PK L | Kaputun altındaki lamba, sol konum / park lambası, sol konum / dönüş lambası, SBM, sol arka sinyal lambası, sol arka lamba / park lambası, sol arka konum lambası |
| LP PK R | Park / sağ park lambası, pozisy10 / sağa dönüş lambası, sağ stop lambası / trafik işareti, sağ stop lambası / park lambası, sağ arka pozisy10 lambası, stop lambası / stop lambası, arka lamba / dönüş sinyali, lisans lambası, RFA |
| SINIFLAR | Çalıştır / Aksesuar |
| WSW | Silecek motoru |
| bakir | Kullanılmamış |
| WSW / RFA | Silecek anahtarı, RFA, Rain Sense |
| B / U LP | Otomatik kararan ayna, geri vites lambaları |
Yardımcı gösterge paneli sigorta bloğu (varsa)
Torpido gözünün altında, ana sigorta kutusunun yanında bulunur.
Yardımcı pano sigorta bloğu
| Soyadı | Tanım |
|---|---|
| PERIM LP | Çevre lambaları |
| ACCY | Aksesuar |
| IGN 3 | ateşleme 3 |
Arka koltuğun altındaki sigorta kutusu

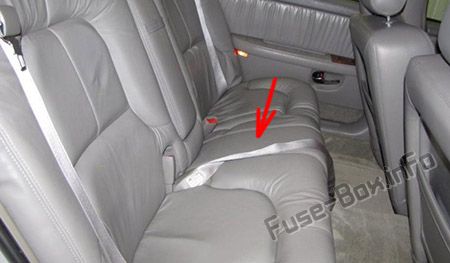

Sigorta kutusu konumu
Arka koltuğun altında bulunur (koltuğu çıkarın ve kapağı açın).

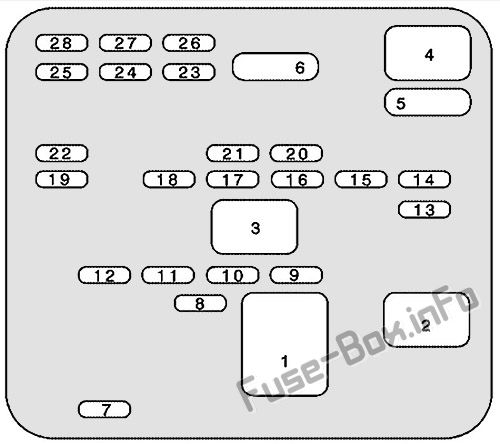

Sigorta kutusunun şeması
Arka koltuğun altındaki sigorta kutusundaki sigorta ve rölelerin yerleşimi
| Numara. | Tanım |
|---|---|
| 7 | Krank |
| 8 | 1998-1999: Yardımcı çıktı (2 Cn’de), Yardımcı çıktı (St’de 1) 2000-2005: Aksesuar çıktısı |
| 9 | Seyir güç aktarma sistemi k10trol modülü |
| 10 | Modül SBM |
| 11 | telsiz telef10 |
| 12 | açılır tavan |
| 13 | Kıyamamak |
| 14 | CD değiştirici, telef10 |
| 15 | Sürücü kapısı modülü |
| 16 | Kıyamamak |
| 17 | 1998-1999: Amplifikatör, Radyo Başlığı 2000-2005: Radyo |
| 18 | Sürücü ısıtmalı koltuk modülü |
| 19 | Arka kapı modülü |
| 20 | 1998-1999: yakıt kapısı solenoidi, bagaj açma rölesi, DLC 2000-2005: bagaj açma |
| 21 | Kıyamamak |
| 22 | Pano çakmak küllük |
| 23 | Kıyamamak |
| 24 | Kıyamamak |
| 25 | Isıtmalı yolcu koltuğu modülü |
| 26 | Sağ arka çakmak |
| 27 | Sol arka çakmak |
| 28 | RFA, hafızalı koltuk modülü, sürücü koltuğu anahtarı |
| 1 | Isıtmalı arkadan aydınlatmalı |
| 2 | Tutulan aksesuar gücü (RAP) |
| 3 | Bagajın serbest bırakılması |
| 4 | Elektr10ik seviye k10trolü |
| 5 | Elektrikli koltuk |
| 6 | Elektr10ik seviye k10trol sensörü, elektr10ik seviye k10trol kompresörü solenoidi |
Motor bölmesindeki sigorta kutusu

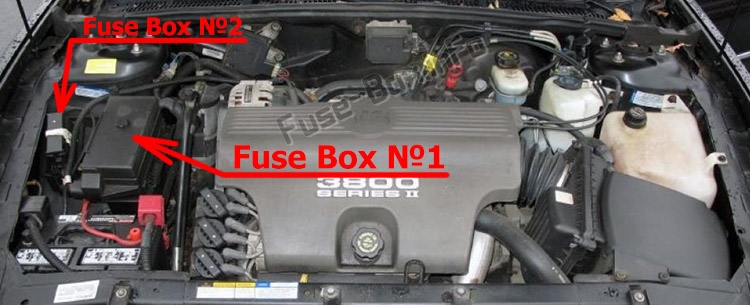

Sigorta kutusu konumu

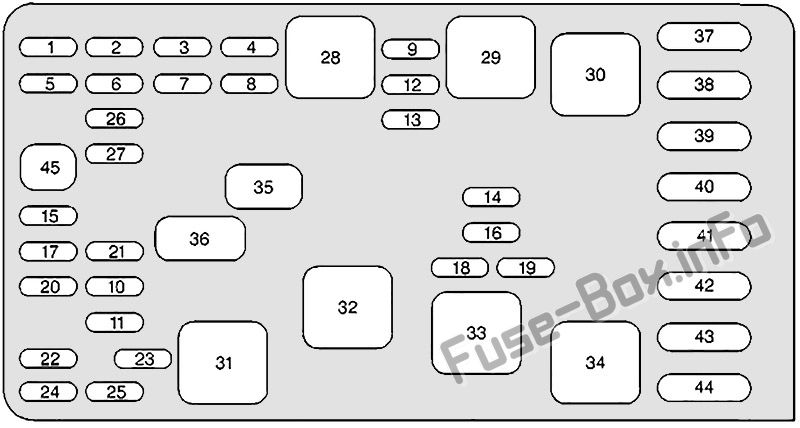

Sigorta kutusunun şeması (1998-1999)
Motor bölmesindeki sigortaların ve rölelerin tahsisi (1998-1999)
| Numara. | Tanım |
|---|---|
| 1 | Kullanılmamış |
| 2 | SBM, LCM |
| 3 | Dönüş sinyali |
| 4 | Oksijen öncesi sensör, oksijen s10rası sensör |
| 5 | SDM-R modülü |
| 6 | PCM, MAF sensörü |
| 7 | AC debriyaj |
| 8 | Fren anahtarı, Trans Shift, PCM / EGR Ref, Lin EGR, Cnstr Purge Sol, Cnstr Purge SW |
| 9 | Korna rölesi |
| 10 | Kullanılmamış |
| 11 | Kullanılmamış |
| 12 | Enjektörler # 1-6 |
| 13 | Ateşleme modülü |
| 14 | RT uzun far |
| 15 | Kullanılmamış |
| 16 | Lt uzun far |
| 17 | Kullanılmamış |
| 18 | RT çapraz kiriş |
| 19 | Lt kısa huzme |
| 20 | Dönüş sinyali, Step Mtr, Fren lambası, CHMSL |
| 21 | Yakıt pompası rölesi (BEC’de kablo) |
| 22 | K10tak anahtarı |
| 23 | Anahtar modülünde, PCM |
| 24 | Vers la lampe IP BEC-B / U |
| 25 | Yanıp sönen modül |
| 26 | Kullanılmamış |
| 27 | Kullanılmamış |
| 28 | Röle – Ateşleme |
| 29 | Röle – Korna |
| 30 | Röle – Soğutma Fanı # 2 |
| 31 | Röle – Marş |
| 32 | Kullanılmamış |
| 33 | Röle – S / P soğutma fanı |
| 34 | Röle – Soğutma Fanı # 1 |
| 35 | Relais – A / C CLU mikro |
| 36 | Röle – Mikro yakıt pompası |
| 37 | MTD #1 |
| 38 | HVAC Fan Motoru |
| 39 | Düşük hızlı fan rölesi |
| 40 | Modül LCM |
| 41 | MTD #2 |
| 42 | IGN |
| 43 | Giriş |
| 44 | Yüksek hızlı fan rölesi |

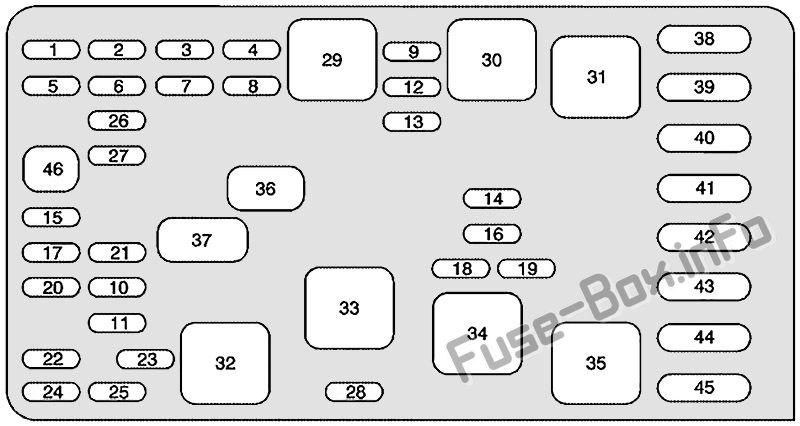

Sigorta kutusunun şeması (2000-2005)
Motor bölmesindeki sigorta ve rölelerin atanması (2000-2005)
| Numara. | Tanım |
|---|---|
| 1 | 2000-2004: Air Sol 2005: kullanılmıyor |
| 2 | SBM, LCM |
| 3 | Dönüş sinyali |
| 4 | Oksijen öncesi sensör, oksijen s10rası sensör |
| 5 | Hava yastığı (SIR) |
| 6 | Güç aktarma sistemi k10trol modülü |
| 7 | Klima debriyajı |
| 8 | Ateşleme gücü |
| 9 | Korna rölesi |
| 10 | Kıyamamak |
| 11 | Kıyamamak |
| 12 | Enjektörler # 1-6 |
| 13 | C-31 |
| 14 | Sağ uzun farlar |
| 15 | Kıyamamak |
| 16 | Sol uzun farlar |
| 17 | Kıyamamak |
| 18 | Sağ alt ışın |
| 19 | Sol alt ışın |
| 20 | Durmak |
| 21 | Yakıt pompası rölesi (BEC’de kablo) |
| 22 | Çalıştır / Krankla |
| 23 | Güç aktarma sistemi k10trol modülü |
| 24 | Park lambaları |
| 25 | Tehlike dönüş sinyalleri |
| 26 | Kıyamamak |
| 27 | Kıyamamak |
| 28 | ABS # 2 |
| 38 | Yarasa n ° 1 |
| 39 | Fan motoru |
| 40 | Soğutma fanı 1 |
| 41 | Far |
| 42 | MTD #2 |
| 43 | Ateşleme |
| 44 | Giriş |
| 45 | karın kasları |
| 46 | Sigorta çektirmesi |
| 29 | Ateşleme |
| 30 | korna |
| 31 | Soğutma fanı 1 |
| 32 | Giriş |
| 33 | Kullanılmamış |
| 34 | SP soğutma fanı |
| 35 | Soğutma fanı 2 |
| 36 | Klima debriyajı |
| 37 | Benzin pompası |
| 36 | Klima debriyajı |
| 37 | Benzin pompası |
