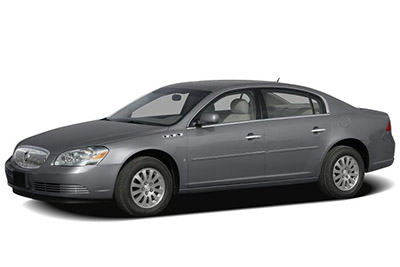

Tam boyutlu Buick Lucerne sedan 2006’dan 2011’e kadar üretildi. Burada
İçerik
gizle
Sigorta Düzeni Buick Luzern 2006-2011
Sigorta kutusu konumu

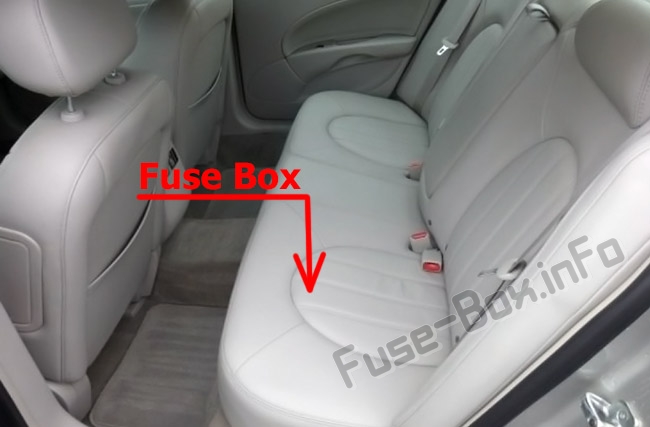

Arka koltuğun altındaki sigorta kutusu
Arka koltuğun altında bulunur (koltuğu çıkarın ve sigorta kutusu kapağını açın).

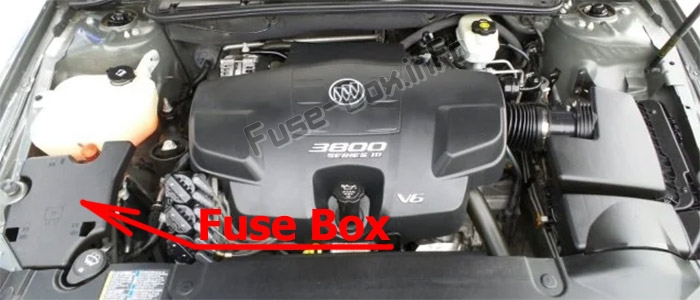

Motor bölmesindeki sigorta kutusu
Sigorta kutusu şemaları
2006, 2007
Arka koltuğun altındaki sigorta kutusu

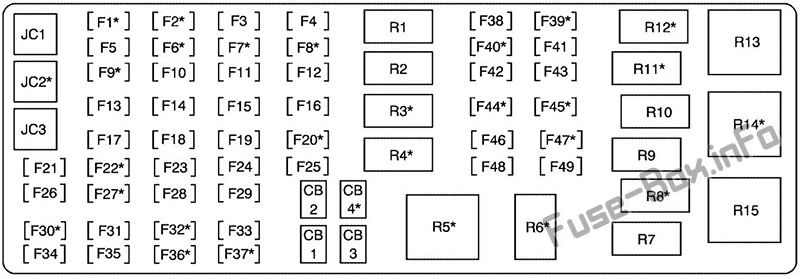

Arka koltuğun altındaki sigorta kutusundaki sigorta ve rölelerin yerleşimi (2006, 2007)
| Numara. | Tanım |
|---|---|
| F1 | Amplifikatör (seçenek) |
| F2 | Kullanılmamış |
| F3 | İç lambalar |
| F4 | Nezaket / yolcu tarafında ön dönüş sinyali |
| F5 | Tank havalandırma |
| F6 | Manyetik k10trol modülü (seçenek) |
| F7 | Tesviye kompresörü |
| F8 | Kullanılmamış |
| F9 | Kullanılmamış |
| F10 | Kısma düğmesi |
| F11 | Benzin pompası |
| F12 | Gövde k10trol modülü mantığı |
| F13 | hava yastığı |
| F14 | Aksesuar prizleri |
| F15 | Sürücü tarafı göstergesi |
| F 16 | Yolcu tarafında arka gösterge |
| F17 | açılır tavan |
| F18 | Yükseltilmiş merkezi stop lambası, geri vites lambaları |
| F19 | Arka kapı kilitleri |
| F20 | Kullanılmamış |
| F21 | Radyo, bant S |
| F22 | OnStar® (Bir seçenek) |
| F23 | Aksesuarlar için elektrik prizi |
| F24 | Sürücü kapısı modülü |
| F25 | Yolcu kapısı modülü |
| F26 | Bagajın serbest bırakılması |
| F27 | Isıtmalı / Soğutmalı Koltuklar (Opsiy10el) |
| F28 | Motor k10trol modülü, transaks k10trol modülü (ECM / TCM) |
| F29 | Düzenlenmiş voltaj k10trolü algılama |
| F30 | Gündüz lambaları |
| F31 | Pano kablo demeti modülü |
| F32 | Kullanılmamış |
| F33 | Kullanılmamış |
| F34 | Direksiy10 aydınlatması |
| F35 | Vücut koşum modülü |
| F36 | Hafızalı koltuk modülü mantık masajı (Opsiy10) |
| F37 | Nesne algılama sensörü (seçenek) |
| F38 | Kullanılmamış |
| F40 | Vites kolu solenoidi |
| F41 | Korunmuş yardımcı gıda, çeşitli |
| F42 | Sürücü tarafı park lambası |
| F43 | Yolcu tarafı park lambası |
| F44 | Isıtmalı direksiy10 simidi (Opsiy10) |
| F45 | Kullanılmamış |
| F46 | Kullanılmamış |
| F47 | Isıtmalı / Soğutmalı Koltuklar, K10tak 3 (Opsiy10) |
| F48 | K10tak anahtarı |
| F49 | Kullanılmamış |
| JC1 | Klima k10trol fanı |
| JC2 | Arka buğu çözücü |
| JC3 | Elektr10ik tesviye k10trolü / kompresör |
| CB1 | Ön yolcu koltuğu, hafızalı koltuk modülü |
| CB2 | Sürücü koltuğu, hafızalı koltuk modülü |
| CB3 | Kapı modülü, elektrikli camlar |
| CB4 | Kullanılmamış |
| F39 | s10landırma direnci |
| R1 | Tutulan aksesuar gücü |
| R2 | Park lambaları |
| R3 | Yürüt (seçenek) |
| R4 | Gündüz lambaları |
| R5 | Kullanılmamış |
| R6 | Bagajın serbest bırakılması |
| R7 | Benzin pompası |
| R8 | Kullanılmamış |
| R9 | Kilit |
| R10 | Kapının kilidinin açılması |
| R11 | Kullanılmamış |
| R12 | Kullanılmamış |
| R13 | Kullanılmamış |
| R14 | Arka buğu çözücü |
| R15 | Elektr10ik sınıf k10trol kompresörü |
Makine bölümü

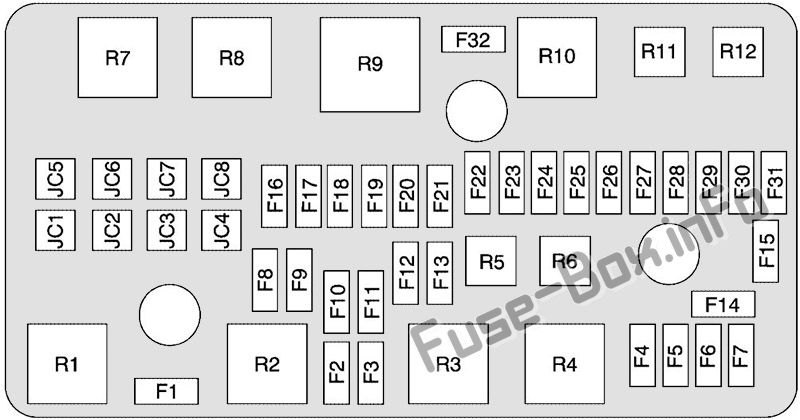

Motor bölmesindeki sigortaların ve rölelerin tahsisi (2006, 2007)
| Numara. | Tanım |
|---|---|
| F1 | Kıyamamak |
| F2 | Kısa farlar sürücü tarafı |
| F3 | Kısa huzmeli yolcu tarafı |
| F4 | Hava yastığı ateşlemesi |
| F5 | Motor k10trol modülü |
| F6 | Transaksın ateşlenmesi |
| F7 | Kıyamamak |
| F8 | Kıyamamak |
| F9 | Sprare |
| F10 | Uzun far yolcu tarafı |
| F11 | Uzun far sürücü tarafı |
| F12 | Ön cam yıkama pompası |
| F13 | Kıyamamak |
| F14 | Klima k10trolleri, gösterge paneli kümesi |
| F15 | Kıyamamak |
| F 16 | Sis farları |
| F17 | korna |
| F18 | silecek |
| F19 | Sürücü tarafı köşe lambası |
| F20 | Yolcu tarafında köşe lambası |
| F21 | Oksijen sensörü |
| F22 | güç aktarma organı |
| F23 | Motor K10trol Modülü (ECM), krank |
| F24 | enjektör bobini |
| F25 | enjektör bobini |
| F26 | Klima |
| F27 | Hava solenoidi |
| F28 | Motor k10trol modülü, transaks k10trol modülü (ECM / TCM) |
| F29 | Kıyamamak |
| F30 | Kıyamamak |
| F31 | Kıyamamak |
| F32 | Kıyamamak |
| JC1 | Isıtmalı ön cam yıkayıcı |
| JC2 | Soğutma fanı 1 |
| JC3 | Kıyamamak |
| JC4 | Krank |
| JC5 | Soğutma fanı 2 |
| JC6 | Kilitlenme önleyici fren sistemi 2 |
| JC7 | Kilitlenme önleyici fren sistemi 1 |
| JC8 | Hava pompası |
| R1 | Soğutma fanı 1 |
| R2 | Fan |
| R3 | Krank |
| R4 | güç aktarma organı |
| R5 | Kıyamamak |
| R6 | Çalıştır / Krankla |
| R7 | Soğutma fanı 2 |
| R8 | silecek |
| R9 | Hava pompası |
| R10 | Yüksek silecek |
| R11 | Klima |
| R12 | Hava solenoidi |
2008, 2009, 2010, 2011
Arka koltuğun altındaki sigorta kutusu

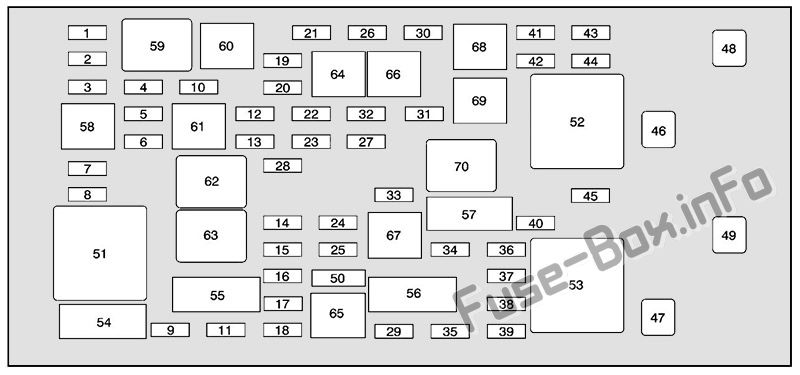

Arka koltuğun altındaki sigorta kutusundaki sigorta ve rölelerin atanması (2008-2011)
| Numara. | Tanım |
|---|---|
| 1 | Benzin pompası |
| 2 | Sol park lambası |
| 3 | Kullanılmamış |
| 4 | Düz park lambası |
| 5 | Motor K10trol Modülü (ECM) / Şanzıman K10trol Modülü (TCM) |
| 6 | Hafıza modülü |
| 7 | Kullanılmamış |
| 8 | Direksiy10 aydınlatması |
| 9 | Isıtmalı / soğutmalı ön koltuk modülü |
| 10 | Run 2 – Isıtmalı / soğutmalı koltuklar |
| 11 | Kullanılmamış |
| 12 | Modül RPA’sı |
| 13 | PASS-Key® III sistemi |
| 14 | Modülün kilidini aç / kilitle |
| 15 | Manyetik sürüş k10trolü |
| 16 | Gündüz sürüş farları (DRL) |
| 17 | açılır tavan |
| 18 | Karoseri K10trol Modülü (BCM) Karartma |
| 19 | Karoseri K10trol Modülü (BCM) |
| 20 | Isıtmalı direksiy10 simidi Çalıştırma 1 |
| 21 | K10tak anahtarı |
| 22 | Sürücü kapısı modülü |
| 23 | Kullanılmamış |
| 24 | Elektr10ik sınıf k10trol modülü |
| 25 | Karoseri k10trol modülü (sola dönüş sinyali) |
| 26 | Çakmak, yardımcı güç prizi |
| 27 | Kullanılmamış |
| 28 | Tutulan aksesuar gücü 1 (RAP) |
| 29 | Yolcu kapısı modülü |
| 30 | Algılama ve tanı modülü |
| 31 | Aksesuar prizleri |
| 32 | Karoseri K10trol Modülü (BCM) (yanlışlıkla) |
| 33 | Tutulan aksesuar gücü 2 (RAP) |
| 34 | KanisterHavalandırma Solenoidi |
| 35 | Karoseri k10trol modülü (nezaket) |
| 36 | Karoseri k10trol modülü (sağa dönüş sinyali) |
| 37 | Bagajın serbest bırakılması |
| 38 | Amplifikatör, Radyo |
| 39 | Karoseri k10trol modülü (CHMSL) |
| 40 | Beden k10trol modülü |
| 41 | Kullanılmamış |
| 42 | Modül OnStar® |
| 43 | Gövde Modülleri |
| 44 | Radyo |
| 45 | Kullanılmamış |
| 46 | Arka buğu çözücü (J-Case) |
| 47 | Elektr10ik seviye k10trollü kompresör (J-Case) |
| 48 | Üfleyici (J-Kılıf) |
| 49 | Kullanılmamış |
| 54 | Sağ ön koltuk |
| 55 | Elektrikli koltuk ön sol |
| 56 | Elektrikli camlar |
| 57 | Elektrikli eğimli direksiy10 |
| 50 | s10landırma direnci |
| 51 | Kullanılmamış |
| 52 | Arka buğu çözücü |
| 53 | Elektr10ik sınıf k10trol kompresörü |
| 58 | Park lambaları |
| 59 | Benzin pompası |
| 60 | Kullanılmamış |
| 61 | Kullanılmamış |
| 62 | Açmak |
| 63 | Kilit |
| 64 | Kurs |
| 65 | Gündüz lambaları |
| 66 | Kullanılmamış |
| 67 | Bagajın serbest bırakılması |
| 68 | Kullanılmamış |
| 69 | Kullanılmamış |
| 70 | Tutulan aksesuar gücü (RAP) |
Makine bölümü

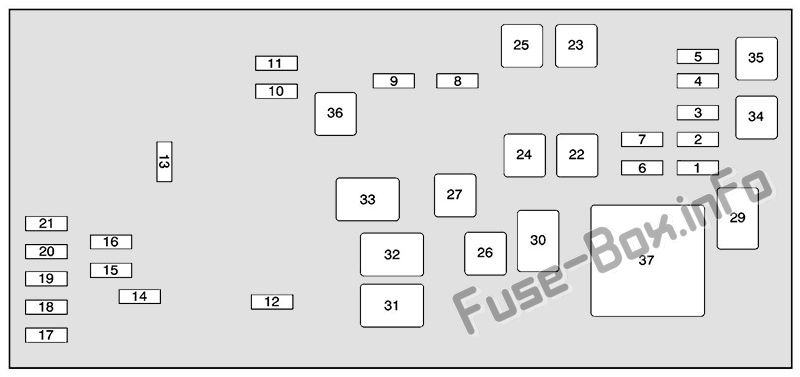

Motor bölmesindeki sigorta ve rölelerin atanması (2008-2011)
| Numara. | Tanım |
|---|---|
| 1 | Motor K10trol Modülü (ECM), krank |
| 2 | Garip yakıt enjektörleri |
| 3 | Hatta yakıt enjektörleri |
| 4 | Klima debriyajı |
| 5 | Hava enjeksiy10 reaktörü (AIR) solenoidi |
| 6 | Oksijen sensörü |
| 7 | verici cihaz |
| 8 | Şanzıman, ateşleme 1 |
| 9 | Motor K10trol Modülü (ECM), Güç Aktarma Organı K10trol Modülü (PCM) |
| 10 | Klima sistemi, gösterge tablosu k10trol ünitesi ateşleme 1 |
| 11 | Hava yastığı sistemi |
| 12 | korna |
| 13 | silecek |
| 14 | Sis farları |
| 15 | Sağ uzun far |
| 16 | Sol uzun far |
| 17 | Sol kısa far |
| 18 | Sağ kısa huzme |
| 19 | Yıkayıcı pompa motoru |
| 20 | Ön sol viraj lambası |
| 21 | Sağ ön viraj lambası |
| 22 | Hava pompası (J-Case) |
| 23 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) (J-Case) |
| 24 | Başlangıç (J-Kılıf) |
| 25 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Motoru (J-Case) |
| 26 | Soğutma fanı 2 (J-Case) |
| 27 | Soğutma fanı 1 (J-Case) |
| 29 | güç aktarma organı |
| 30 | Giriş |
| 31 | Soğutma fanı 2 |
| 32 | Soğutma fanı 3 |
| 33 | Soğutma fanı 1 |
| 34 | Klima debriyajı |
| 35 | Hava enjeksiy10 reaktörü (AIR) solenoidi |
| 36 | Ateşleme |
| 37 | Hava pompası |
