Bu yazıda, 2000’den 2005’e kadar üretilen 8inci nesil Buick LeSabre’yi ele alıyoruz. Burada
İçindekiler
Sigorta Düzeni Buick LeSabre 2000-2005
Arka koltuğun altındaki sigorta kutusu

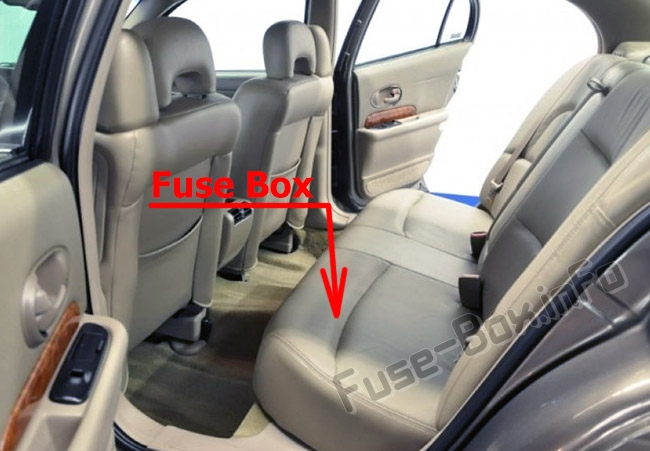

Sigorta kutusu konumu
Arka koltuğun altında bulunur (koltuğu çıkarın ve sigorta kutusu kapağını açın).

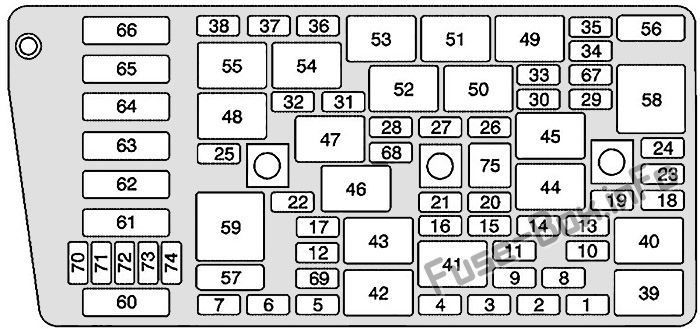

Sigorta kutusunun şeması
Arka koltuğun altındaki sigorta kutusundaki sigorta ve rölelerin yerleşimi
| Numara. | Tanım |
|---|---|
| 1 | Benzin pompası |
| 2 | HVAC fanı |
| 3 | Hafıza |
| 4 | M10taj hattı teşhis bağlantısı |
| 5 | 2000-2002: arka sis lambaları 2003-2005: kullanılmıyor |
| 6 | Kompakt disk (CD) |
| 7 | Sürücü kapısı modülü |
| 8 | Hava yastığı sistemi (SIR) |
| 9 | Kullanılmamış |
| 10 | Sağ park lambası |
| 11 | havalandırma solenoidi |
| 12 | ateşleme 1 |
| 13 | Sol park lambası |
| 14 | karartıcı |
| 15 | 2000-2002: kullanılmıyor 2003-2005: dijital uydu radyosu |
| 16 | Isıtmalı deniz ön sol |
| 17 | Kullanılmamış |
| 18 | Arka kapı modülü |
| 19 | Stop lambası |
| 20 | Park / geri |
| 21 | ses |
| 22 | Tutulan aksesuar gücü (RAP) |
| 23 | Kullanılmamış |
| 24 | Kullanılmamış |
| 25 | Yolcu kapısı modülü |
| 26 | Vücut |
| 27 | İç lambalar |
| 28 | Kullanılmamış |
| 29 | K10tak anahtarı |
| 30 | Gösterge Paneli |
| 31 | Isıtmalı ön sağ koltuk |
| 32 | Kullanılmamış |
| 33 | HVAC |
| 34 | K10tak 3 arka |
| 35 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| 36 | Yanıp Sönme / Tehlike |
| 37 | HVAC pili |
| 38 | karartıcı |
| 56 | Devre kesici: elektrikli koltuklar |
| 57 | Devre Kesici: Windows Gücü |
| 60 | Kullanılmamış |
| 61 | Arka buğu giderme |
| 62 | Kullanılmamış |
| 63 | Ses amplifikatörü |
| 64 | Elektr10ik seviye k10trolü (ELC) |
| 65 | 2000-2004: Puro 2005: Kullanılmıyor |
| 66 | Kullanılmamış |
| 67 | Kullanılmamış |
| 68 | Kullanılmamış |
| 69-74 | Yedek sigortalar |
| 75 | Sigorta çektirmesi |
| Röle | |
| 39 | Benzin pompası |
| 40 | Park lambası |
| 41 | ateşleme 1 |
| 42 | Arka sis lambası |
| 43 | Kullanılmamış |
| 44 | Park etmek |
| 45 | Ters |
| 46 | Tutulan aksesuar gücü (RAP) |
| 47 | Yakıt deposu kapısının kilitlenmesi |
| 48 | Kullanılmamış |
| 49 | ateşleme 3 |
| 50 | Yakıt deposu kapısının açılması |
| 51 | İç lambalar |
| 52 | Bagajın serbest bırakılması |
| 53 | Ön karşılama lambaları |
| 54 | Kullanılmamış |
| 55 | Elektr10ik seviye k10trolü (ELC) |
| 58 | 2000-2004: Puro 2005: Kullanılmıyor |
| 59 | Arka buğu çözücü |
Motor bölmesindeki sigorta kutusu

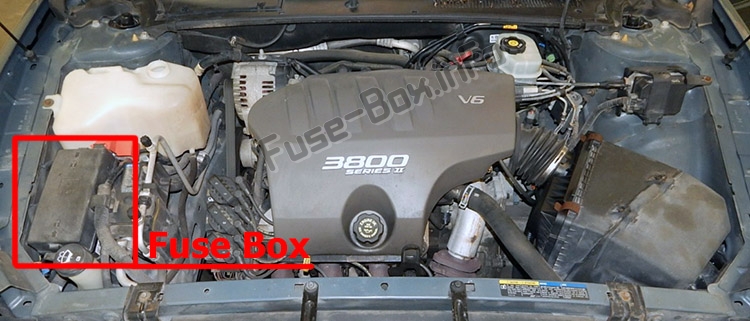

Sigorta kutusu konumu

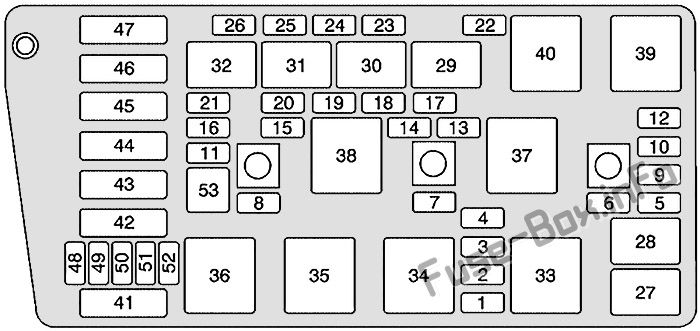

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Tanım |
|---|---|
| 1 | Kullanılmamış |
| 2 | Aksesuar |
| 3 | Ön cam silecekleri |
| 4 | Kullanılmamış |
| 5 | Sol kısa far |
| 6 | Sağ kısa huzme |
| 7 | Gösterge Paneli |
| 8 | Güç Aktarma Organı K10trol Modülü Pili |
| 9 | Sağ uzun far |
| 10 | Sol uzun far |
| 11 | ateşleme 1 |
| 12 | Kullanılmamış |
| 13 | Transaks |
| 14 | Hız regülatörü |
| 15 | Doğrudan ateşleme sistemi |
| 16 | Enjektör bankası n ° 2 |
| 17 | Kullanılmamış |
| 18 | Kullanılmamış |
| 19 | Güç aktarma sistemi k10trol modülü ateşlemesi |
| 20 | Oksijen sensörü |
| 21 | Enjektör bankası n ° 1 |
| 22 | Yardımcı güç |
| 23 | çakmak |
| 24 | Sis farları / gündüz farları |
| 25 | korna |
| 26 | Klima debriyajı |
| 41 | Devre kesici: marş |
| 42 | 2000-2002: HAVA 2003-2005: kullanılmıyor |
| 43 | Boş |
| 44 | karın kasları |
| 45 | Kullanılmamış |
| 46 | Soğutma fanı 1 |
| 47 | Soğutma fanı 2 |
| 48-52 | Yedek sigortalar |
| 53 | Sigorta çektirmesi |
| Röle | |
| 27 | Uzun huzmeli far |
| 28 | Kısa huzme |
| 29 | Sis farları |
| 30 | Gündüz lambaları |
| 31 | korna |
| 32 | Klima debriyajı |
| 33 | HVAC solenoidi |
| 34 | Aksesuar |
| 35 | 2000-2002: hava pompası 2003-2005: kullanılmıyor |
| 36 | Başlangıç 1 |
| 37 | Soğutma fanı 1 |
| 38 | ateşleme 1 |
| 39 | Soğutma Fanı Serisi / Paralel |
| 40 | Soğutma fanı 2 |
