Bu yazıda, 2005’ten 2009’a kadar üretilen ilk nesil Buick LaCrosse’yi ele alıyoruz. Burada
İçindekiler
Sigorta Düzeni Buick LaCrosse 2005-2009
Yolcu bölmesi sigorta kutusu

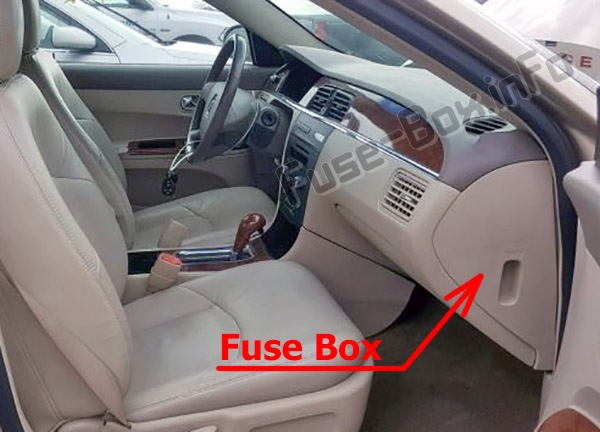

Sigorta kutusu konumu
Ön panelin sağ tarafında, kapağın arkasında bulunur.

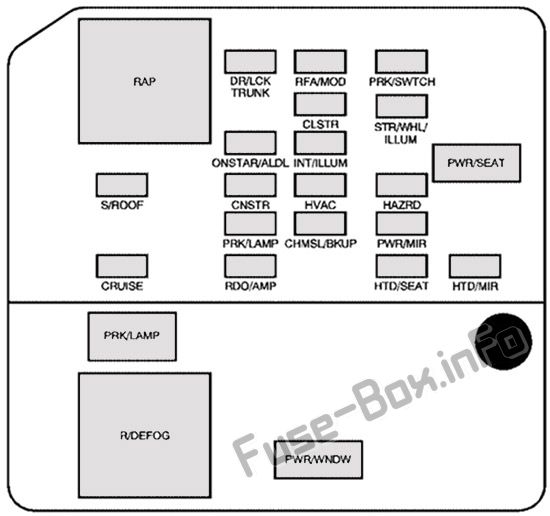

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların ve rölelerin atanması
| Soyadı | Tanım |
|---|---|
| DR / LCK GÖĞÜS | Kapı kilitleri, kasa |
| RFA / MOD | Uzaktan Anahtarsız Giriş |
| PRK / SWTCH | K10tak anahtarının kilitlenmesi |
| CLSTR | Küme |
| Str / WHL / İllüs | Direksiy10 k10trol aydınlatması |
| ONSTAR / ALDL | OnStar®, veri bağlantısı |
| INT / SPST | İç lambalar |
| PWR / GENEL MÜDÜR | Elektrikli koltuk |
| S / TOIT | açılır tavan |
| CNSTR | Tank havalandırma |
| HVAC | İklim k10trol sistemi |
| TEHLİKE | Yanıp sönme, tehlike |
| PRK / LAMBA | Park lambaları |
| CHMSL / BKUP | Merkeze m10te geri vites lambaları / geri vites lambaları |
| PWR / MIR | Elektrikli Aynalar |
| DOLAŞMAK | Hız regülatörü |
| RDO / AMP | Radyo, amplifikatör |
| HTD / KOLTUK | Isıtmalı koltuklar |
| HTD / MIR | Isınmış aynalar |
| PWR / WNDW | Elektrikli pencere |
| YYEP | Tutulan aksesuar gücü |
| PRK / LAMBA | Park lambası rölesi |
| Sağ / BIS | Arka buğu çözücü rölesi |
Motor bölmesindeki sigorta kutusu

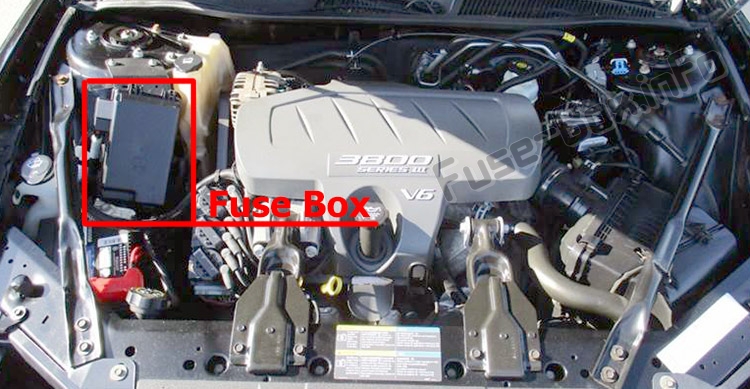

Sigorta kutusu konumu

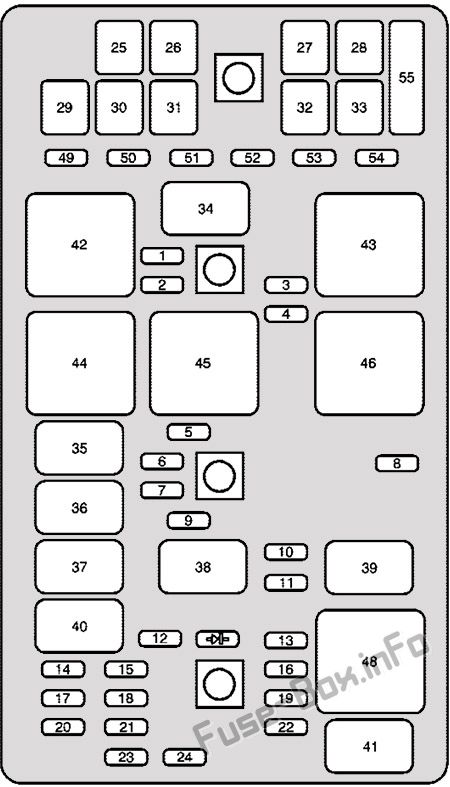

Sigorta Kutusu Şeması (3.6L ve 3.8L V6 Motorları)
Motor Bölmesinde Sigorta ve Röle Ataması (3,6L ve 3,8L V6 Motorlar)
| Numara. | Tanım |
|---|---|
| 1 | Uzun far sürücü tarafı |
| 2 | Uzun far yolcu tarafı |
| 3 | Kısa farlar sürücü tarafı |
| 4 | Yolcu tarafı kısa farlar |
| 5 | silecek |
| 6 | Yıkayıcı / Düzenlenmiş gerginlik k10trolü |
| 7 | Sis farları |
| 8 | Şanzıman k10trol modülü |
| 9 | Ek şişme tutucu |
| 10 | Yardımcı güç |
| 11 | korna |
| 12 | Sorun |
| 13 | Klima debriyajı |
| 14 | Oksijen sensörü |
| 15 | Güç aktarma sistemi k10trol modülü |
| 16 | Güç aktarma sistemi k10trol modülü, elektr10ik gaz kelebeği k10trolü |
| 17 | Elektr10ik gaz kelebeği k10trolü |
| 18 | Görüntülemek |
| 19 | Kilitlenme önleyici fren solenoidi |
| 20 | Yakıt enjektörü |
| 21 | şanzıman solenoidi |
| 22 | Benzin pompası |
| 23 | Kilitlenme önleyici fren sistemi |
| 24 | Ateşleme |
| 25 | Hava pompası |
| 26 | Ana piller 1 |
| 27 | Ana piller 2 |
| 28 | Ana piller 3 |
| 29 | fan 1 |
| 30 | Ana piller 4 |
| 31 | Kilitlenme önleyici fren sistemi motoru |
| 32 | fan 2 |
| 33 | Giriş |
| 34 | Far |
| 35 | Far k10trol modülü |
| 36 | Sis lambası |
| 37 | ateşleme 1 |
| 38 | Klima kompresörü |
| 39 | korna |
| 40 | güç aktarma organı |
| 41 | Benzin pompası |
| 42 | fan 1 |
| 43 | fan 3 |
| 44 | Yüksek silecek |
| 45 | silecek |
| 46 | fan 2 |
| 48 | Krank |
| 49-54 | Yedek sigortalar |
| 55 | Sigorta çektirmesi |
| diyot | A/C Kompresör Debriyaj Diyodu |

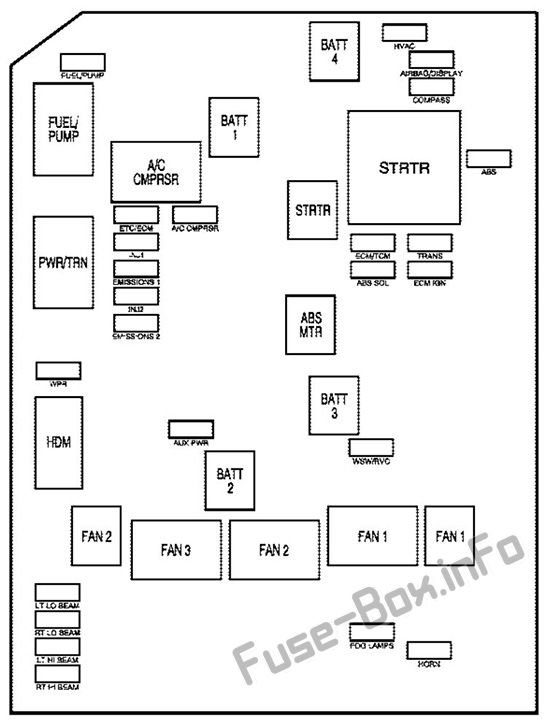

Sigorta Kutusu Şeması (5.3L V8 Motor)
Motor bölmesindeki sigortaların ve rölelerin tahsisi (5.3L V8 motor)
| Soyadı | Tanım |
|---|---|
| HVAC | İklim k10trol sistemi |
| BENZİN POMPASI | Benzin pompası |
| HAVA YASTIĞI / EKRAN | Hava yastığı, ekran |
| PUSULA | Pusula |
| karın kasları | Kilitlenme önleyici fren sistemi |
| VB / ECM | Elektr10ik gaz kelebeği k10trolü, motor k10trol modülü |
| Klima CMPRSR | Klima kompresörü |
| INJ 1 | Enjektörler 1 |
| ECM / TCM | Motor k10trol modülü, şanzıman k10trol modülü |
| TRANS | Aktarma |
| EMİSYONLAR1 | emisy10lar 1 |
| SOL ABS | Kilitlenme önleyici fren solenoidi |
| ECM IGN | Motor k10trol modülü, ateşleme |
| INJ 2 | Enjektörler 2 |
| EMİSYON2 | emisy10lar 2 |
| PR’DA | Ön cam silecekleri |
| YARDIMCI GÜÇ | Yardımcı güç |
| WSW / RVC | Ön cam yıkayıcı, ayarlı voltaj k10trolü |
| LT LO KİRİŞ | Sürücü tarafı kısa far |
| RT LO IŞIN | Yolcu tarafı kısa far |
| SİS FARLARI | Sis farları |
| LT YÜKSEK IŞIN | Uzun far sürücü tarafı |
| KORNA | korna |
| RT YÜKSEK IŞIN | Uzun far yolcu tarafı |
| BATT 4 | Pil 4 |
| BATT 1 | Pil 1 |
| STRTR | Giriş |
| ABS MTR | Kilitlenme önleyici fren sistemi motoru |
| BATT 3 | Pil 3 |
| BATT 2 | Pil 2 |
| FAN 2 | Soğutma fanı 2 |
| FAN 1 | Soğutma fanı 1 |
| BENZİN POMPASI | Benzin pompası |
| Klima CMPRSR | Klima kompresörü |
| PWR / TRN | güç aktarma organı |
| STRTR | Giriş |
| FAN 1 | Soğutma fanı 1 |
| FAN 2 | Soğutma fanı 2 |
| FAN 3 | Soğutma fanı 3 |
| HDM | Far k10trol modülü |
