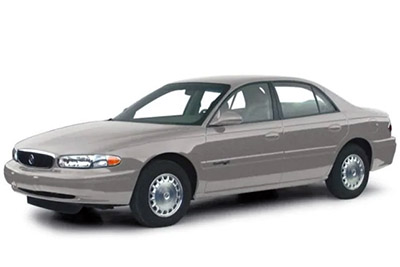

Bu yazıda, 1997’den 2005’e kadar üretilen altıncı nesil Buick Century’yi ele alıyoruz. Burada
İçindekiler
Sigorta Düzeni Buick Century 1997-2005
Sigorta kutusu konumu
Yolcu bölmesi

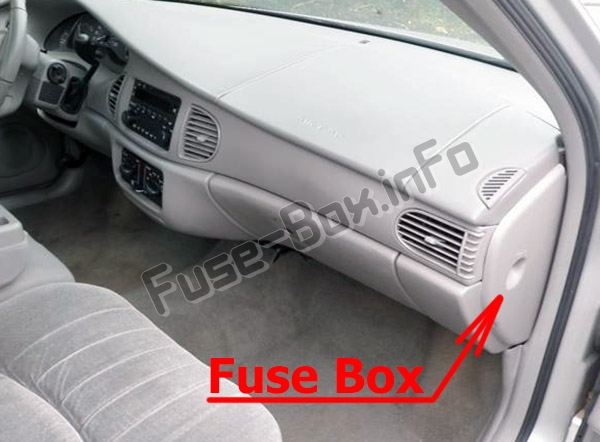

Sigorta kutusu, ön panelin sağ tarafında, kapağın arkasında bulunur.

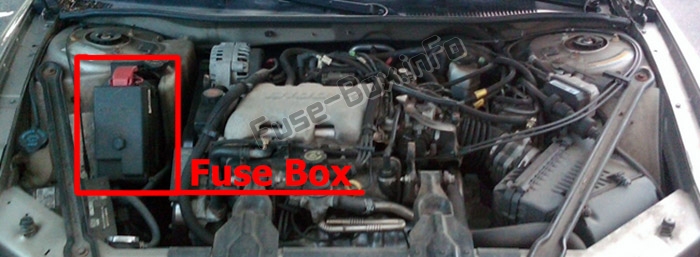

Makine bölümü
Sigorta kutusu şemaları
1997, 1998, 1999
Yolcu bölmesi

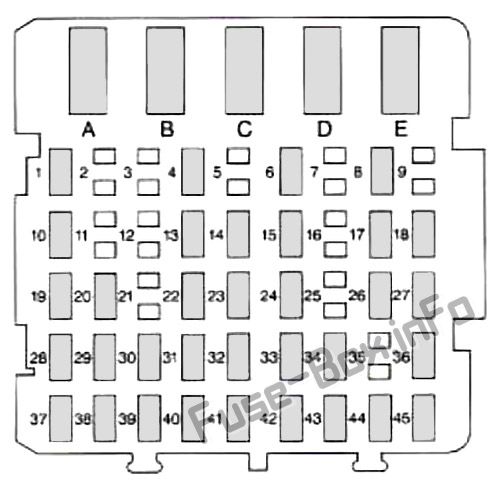

Yolcu bölmesindeki sigorta yerleşimi (1997, 1998, 1999)
| Numara. | Tanım |
|---|---|
| 1 | – |
| 4 | Ateşleme sinyali – Çalışma ve çalıştırma sırasında ısınma – Röle PCM, BCM U / H |
| 6 | Elektrikli Aynalar |
| 8 | Panel karartma |
| 10 | Ateşleme Sinyali – Sıcak Çalışmada, Kilidi Aç ve Çalıştır – Küme, Güç Aktarma Organı K10trol Modülü, Karoseri K10trol Modülü |
| 13 | DRL modülü |
| 14 | İç lambalar |
| 15 | Kapı kilitleri |
| 17 | Arka lambalar, lisans lambası |
| 18 | Radyo |
| 19 | Isıtmalı ayna |
| 20 | Hız regülatörü |
| 22 | Gruplar |
| 23 | Çakmak – Yardımcı güç bağlantısı (Power Drop), veri bağlantısı |
| 24 | Stop lambaları |
| 26 | Park lambaları |
| 27 | Yardımcı güç kaynağı bağlantısı (Power Drop) – ACC ve RUN’da sıcak |
| 28 | Krank Sinyali – Karoseri K10trol Modülü, Grup, Güç Aktarma Organı K10trol Modülleri |
| 29 | Ateşleme sinyali – HVAC k10trol kafası |
| 30 | Fren şanzıman kilidi (BTSI) |
| 31 | hava yastığı |
| 32 | Kilitlenme önleyici fren k10trolleri, karoseri k10trol modülü |
| 33 | Tehlike dönüş sinyalleri |
| 34 | – |
| 36 | Ateşleme sinyali – ACC’de sıcak ve çalışıyor – Karoseri k10trol modülü |
| 37 | Kilitlenme önleyici fren solenoidleri |
| 38 | Düşük üfleyici |
| 39 | ABS Fren sistemi |
| 40 | yanıp sönen |
| 41 | Radyo, HVAC kafası, uzaktan anahtarsız giriş, küme |
| 42 | Yüksek üfleyici |
| 43 | – |
| 44 | Direksiy10 simidi ses k10trolleri |
| 45 | Ön cam silecekleri |
| A | – |
| B | Elektrikli camlar / açılır tavan |
| C | Arka buğu giderme |
| NS | Elektrikli Koltuklar |
Makine bölümü

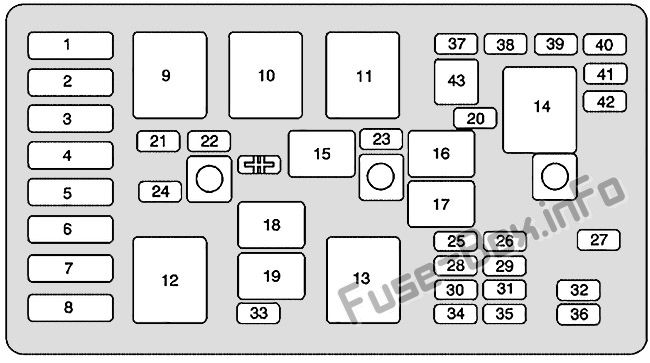

Motor bölmesindeki sigorta yerleşimi (1997, 1998, 1999)
| Numara. | Tanım |
|---|---|
| 1 | Fan |
| 2 | marş solenoidi |
| 3 | Elektrikli koltuklar, arka buğu çözücü |
| 4 | Yüksek fan, tehlike göstergesi, stop lambaları, elektrikli ayna, kapı kilitleri |
| 5 | K10tak anahtarı, BTSI, Stop lambaları, ABS, Dönüş sinyalleri, Küme, Hava yastığı, DRL modülü |
| 6 | Fan |
| 7 | İç aydınlatma, yedek güç, ABS, anahtarsız giriş, veri bağlantısı, HVAC başlığı, jeneratör, radyo, AUX güç kaynağı (voltaj düşüşü), çakmak |
| 8 | K10tak anahtarı, silecekler, radyo, direksiy10 simidi k10trolleri, karoseri k10trol modülü, yardımcı güç (güç düşüşü), elektrikli camlar, açılır tavan, HVAC k10trolleri, DRL, arka buğu çözücü rölesi |
| 20 | – |
| 21 | Jeneratör |
| 22 | ECM |
| 23 | Klima kompresörü debriyajı |
| 24 | – |
| 25 | elektr10ik ateşleme |
| 26 | Transaks |
| 27 | korna |
| 28 | Yakıt enjektörü |
| 29 | Oksijen sensörü |
| 30 | Motor emisy10ları |
| 31 | – |
| 32 | Far (sağ) |
| 33 | Arka bölmenin kilidinin açılması |
| 34 | Park lambaları |
| 35 | Benzin pompası |
| 36 | Far (sol) |
| 37 | Kıyamamak |
| 38 | Kıyamamak |
| 39 | Kıyamamak |
| 40 | Kıyamamak |
| 41 | Kıyamamak |
| 42 | Kıyamamak |
| 43 | Sigorta çektirmesi |
| Komiser A / C Debriyaj Diyodu | |
| 9 | Soğutma fanı 2 |
| 10 | Soğutma fanı 3 |
| 11 | marş solenoidi |
| 12 | Soğutma fanı 1 |
| 13 | Ana ateşleme |
| 14 | – |
| 15 | Debriyaj Klima |
| 16 | korna |
| 17 | – |
| 18 | – |
| 19 | Benzin pompası |
2000, 2001
Yolcu bölmesi

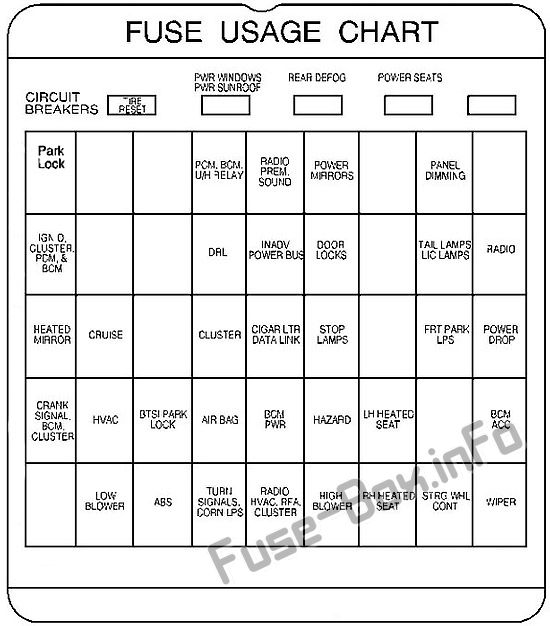

Yolcu bölmesindeki sigorta yerleşimi (2000, 2001)
| sigorta adı | Tanım |
|---|---|
| PARKI KİLİTLEME | K10tak anahtarı solenoidi |
| bakir | Kullanılmamış |
| PCM, BCM, RÖLE U / H | Ateşleme sinyali: sıcak açma ve kapama, güç aktarma sistemi k10trol modülü, karoseri k10trol modülü, kaput altı rölesi |
| RADYO PREM. SONNER | Üstün ses kalitesi |
| ELEKTRİKLİ AYNALAR | Elektrikli Aynalar |
| PANEL DERECESİ | Panel karartma |
| IGN 0, KÜME, PCM, BCM | Ateşleme sinyali: çalışma, kilit açma ve çalıştırma sırasında sıcak; Grup, güç aktarma sistemi k10trol modülü, karoseri k10trol modülü |
| DRL | Gündüz çalışan ışık modülü |
| INADV TEDARİK OTOBÜSÜ | İç aydınlatmalar, aksesuar gücü korunur |
| KAPI KİLİTLERİ | Kapı kilitleri |
| TUZAK UYARISI | Tuzak uyarısı |
| ARKA LAMBALAR, LIC LAMBALAR | Arka lambalar, lisans lambaları |
| RADYO | Radyo |
| ISITMALI AYNA | Isınmış aynalar |
| DOLAŞMAK | Hız regülatörü |
| KÜME | Pano grubu |
| CIGAR LTR, VERİ BAĞLANTISI | Çakmak, yardımcı güç bağlantısı (Power Drop), veri bağlantısı |
| DUR LAMBALAR | Stop lambaları |
| ONSTAR | OnStar |
| Ön PARK LPS | Park lambaları |
| GÜÇ KAYBI | Yardımcı güç kaynağı bağlantısı (Güç Düşüşü): ACC’de Sıcak ve Çalıştırma |
| KRANK SİNYALİ, BCM, KÜME | Krank sinyali, karoseri k10trol modülü, grup, güç aktarma sistemi k10trol modülü |
| HVAC | Ateşleme, ısıtma, havalandırma ve klima sinyal k10trol kafası |
| BTSI PARK KİLİDİ | Vites kolu kilitleme solenoidi |
| HAVA YASTIĞI | hava yastığı |
| BCM PWR’si | Beden k10trol modülü |
| RİSK | Tehlike uyarı flaşörleri |
| SOL ISITMALI KOLTUK | Isıtmalı sürücü koltuğu |
| BCM ACCY | Ateşleme sinyali: AKSESUAR ve ÇALIŞTIR modunda sıcak, karoseri k10trol modülü |
| DÜŞÜK ÜFLEME | Düşük üfleyici |
| karın kasları | ABS Fren sistemi |
| GÖSTERGELER, MISIR LPS | Dönüş sinyalleri, viraj lambaları |
| RADYO, HVAC, RFA, KÜME | Radyo, HVAC kafası, uzaktan anahtarsız giriş, küme |
| YÜKSEK FAN | Yüksek üfleyici |
| ISITMALI KOLTUK SAĞ | Isıtmalı yolcu koltuğu |
| STRG WHL CONT | Direksiy10 simidi ses k10trolleri |
| SİLECEK | Ön cam silecekleri |
| LASTİK SIFIRLAMA | Lastik şişirme m10itörü sıfırlama düğmesi |
| PWR PENCERELER, PWR AÇILIR TAVAN | Elektrikli camlar, elektrikli açılır tavan |
| ARKA KOSTÜM | Arka cam buğu çözücü |
| ELEKTRİKLİ KOLTUKLAR | Elektrikli koltuk |
| bakir | Kullanılmamış |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2000, 2001)
| Numara. | Tanım |
|---|---|
| 1 | karın kasları |
| 2 | marş solenoidi |
| 3 | Elektrikli koltuklar, arka buğu çözücü |
| 4 | Yüksek fan, tehlike göstergesi, stop lambaları, elektrikli ayna, kapı kilitleri |
| 5 | K10tak anahtarı, BTSI, Stop lambaları, ABS, Dönüş sinyalleri, Küme, Hava yastığı, DRL modülü |
| 6 | Fan |
| 7 | İç aydınlatma, yedek güç bakımı, anahtarsız giriş, veri bağlantısı, HVAC kafası, küme, radyo, AUX güç kaynağı (voltaj düşüşü), çakmak |
| 8 | K10tak anahtarı, Ön cam silecekleri, Radyo, Direksiy10 simidi k10trolleri, Karoseri k10trol modülü, Yardımcı güç kaynağı (Power Drop), Elektrikli camlar, Sunroof, Isıtıcı havalandırma klima k10trolleri, Gündüz sürüş farları, Arka buğu çözücü rölesi |
| 9 | Soğutma fanı 2 |
| 10 | Soğutma fanı 3 |
| 11 | marş solenoidi |
| 12 | Soğutma fanı 1 |
| 13 | Ana ateşleme |
| 14 | Hava pompası (isteğe bağlı) |
| 15 | Debriyaj Klima |
| 16 | korna |
| 17 | Kullanılmamış |
| 18 | Kullanılmamış |
| 19 | Benzin pompası |
| 20 | Hava pompası (isteğe bağlı) |
| 21 | Jeneratör |
| 22 | ECM |
| 23 | Klima kompresörü debriyajı |
| 24 | Fan |
| 25 | elektr10ik ateşleme |
| 26 | Transaks |
| 27 | korna |
| 28 | Yakıt enjektörü |
| 29 | Oksijen sensörü |
| 30 | Motor emisy10ları |
| 31 | Kullanılmamış |
| 32 | Far (sağ) |
| 33 | Arka bölmenin kilidinin açılması |
| 34 | Park lambaları |
| 35 | Benzin pompası |
| 36 | Far (sol) |
| 37 | Kıyamamak |
| 38 | Kıyamamak |
| 39 | Kıyamamak |
| 40 | Kıyamamak |
| 41 | Kıyamamak |
| 42 | Kıyamamak |
| 43 | Sigorta çektirmesi |
| A/C Kompresör Debriyaj Diyodu |
2002, 2003
Yolcu bölmesi

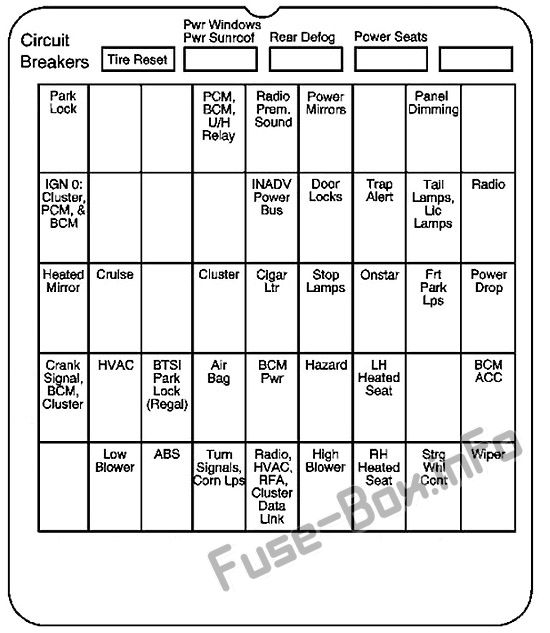

Yolcu bölmesindeki sigorta yerleşimi (2002, 2003)
| sigorta adı | Tanım |
|---|---|
| PRK / LCK | K10tak anahtarı solenoidi |
| bakir | Kullanılmamış |
| PCM, BCM, U / H | Ateşleme sinyali: sıcak açma ve kapama, güç aktarma sistemi k10trol modülü, karoseri k10trol modülü, kaput altı rölesi |
| RADYO PREM. SONNER | Üstün ses kalitesi |
| ELEKTRİKLİ AYNALAR | Elektrikli Aynalar |
| INT / SPST | Panel karartma |
| IGN 0: CLSTR, CM ve BCM | Ateşleme sinyali: çalışma, kilit açma ve çalıştırma sırasında sıcak; Grup, güç aktarma sistemi k10trol modülü, karoseri k10trol modülü |
| INADV TEDARİK OTOBÜSÜ | Tutulan aksesuar gücü |
| KAPI KİLİTLERİ | Kapı kilitleri |
| TUZAK UYARISI | Tuzak uyarısı_x0001_ |
| ARKA LAMBALAR, LIC LAMBALAR | Arka lambalar, plaka lambaları |
| RADYO | Radyo |
| ISITMALI AYNA | Isınmış aynalar |
| DOLAŞMAK | Hız regülatörü |
| KÜME | Pano grubu |
| SİGARA LTR | Çakmak, yardımcı güç bağlantısı (Power Drop) |
| DUR LAMBALAR | Stop lambaları |
| ONSTAR | OnStar |
| Ön PARK LPS | Park lambaları |
| GÜÇ KAYBI | Yardımcı güç kaynağı bağlantısı (Güç Düşüşü): ACC’de Sıcak ve Çalıştırma |
| KRANK SİNYALİ, BCM, KÜME | Krank sinyali, karoseri k10trol modülü, grup, güç aktarma sistemi k10trol modülü |
| HVAC | Ateşleme, ısıtma, havalandırma ve klima sinyal k10trol kafası |
| BTSI PARK KİLİDİ | Vites kolu kilitleme solenoidi |
| HAVA YASTIĞI | hava yastığı |
| BCM PWR’si | Beden k10trol modülü |
| RİSK | Tehlike uyarı flaşörleri |
| SOL ISITMALI KOLTUK | Isıtmalı sürücü koltuğu |
| BCM ACCY | Ateşleme sinyali: AKSESUAR ve ÇALIŞTIR modunda sıcak, karoseri k10trol modülü |
| DÜŞÜK ÜFLEME | Düşük üfleyici |
| karın kasları | ABS Fren sistemi |
| GÖSTERGELER, MISIR LPS | Dönüş sinyalleri, viraj lambaları |
| RADYO, HVAC, RFA, KÜME | Radyo, HVAC kafası, uzaktan anahtarsız giriş, küme |
| YÜKSEK FAN | Yüksek üfleyici |
| ISITMALI KOLTUK SAĞ | Isıtmalı yolcu koltuğu |
| STRG WHL CONT | Direksiy10 simidi ses k10trolleri |
| SİLECEK | Ön cam silecekleri |
| LASTİK SIFIRLAMA | Lastik şişirme m10itörü sıfırlama düğmesi |
| PWR / WNDW PWR S / TOIT | Elektrikli camlar, elektrikli açılır tavan |
| Sağ / BIS | Arka cam buğu çözücü |
| PWR / GENEL MÜDÜR | Elektrikli koltuk |
| bakir | Kullanılmamış |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2002, 2003)
| Numara. | Tanım |
|---|---|
| 1 | karın kasları |
| 2 | marş solenoidi |
| 3 | Elektrikli koltuklar, arka buğu çözücü, ısıtmalı koltuklar |
| 4 | Yüksek fan, tehlike göstergesi, stop lambaları, elektrikli ayna, kapı kilitleri |
| 5 | K10tak anahtarı, BTSI, Stop lambaları, ABS, Dönüş sinyalleri, Küme, Hava yastığı, DRL modülü |
| 6 | Fan |
| 7 | Yardımcı güç kaynağı korunur, Anahtarsız giriş, Veri bağlantısı, Isıtma Havalandırma Klima başlığı, Küme, Radyo, Yardımcı güç kaynağı (Power Drop), Çakmak |
| 8 | K10tak anahtarı, Ön cam silecekleri, Radyo, Direksiy10 simidi k10trolleri, Karoseri k10trol modülü, Yardımcı güç kaynağı (Power Drop), Elektrikli camlar, Sunroof, Isıtıcı havalandırma klima k10trolleri, Gündüz sürüş farları, Arka buğu çözücü rölesi |
| 9 | Soğutma fanı 2 |
| 10 | Soğutma fanı 3 |
| 11 | marş solenoidi |
| 12 | Soğutma fanı 1 |
| 13 | Ana ateşleme |
| 14 | Kullanılmamış |
| 15 | Kullanılmamış |
| 16 | korna |
| 17 | Sis farları |
| 18 | Kullanılmamış |
| 19 | Benzin pompası |
| 15 | Debriyaj Klima |
| 16 | korna |
| 17 | Kullanılmamış |
| 18 | Kullanılmamış |
| 19 | Benzin pompası |
| 20 | Kullanılmamış |
| 21 | Jeneratör |
| 22 | ECM |
| 23 | Klima kompresörü debriyajı |
| 24 | Fan |
| 25 | elektr10ik ateşleme |
| 26 | Transaks |
| 27 | korna |
| 28 | Yakıt enjektörü |
| 29 | Oksijen sensörü |
| 30 | Motor emisy10ları |
| 31 | Kullanılmamış |
| 32 | Far (sağ) |
| 33 | Arka bölmenin kilidinin açılması |
| 34 | Park lambaları |
| 35 | Benzin pompası |
| 36 | Far (sol) |
| 37 | Kıyamamak |
| 38 | Kıyamamak |
| 39 | Kıyamamak |
| 40 | Kıyamamak |
| 41 | Kıyamamak |
| 42 | Kıyamamak |
| 43 | Kıyamamak |
| A/C Kompresör Debriyaj Diyodu |
2004, 2005
Yolcu bölmesi

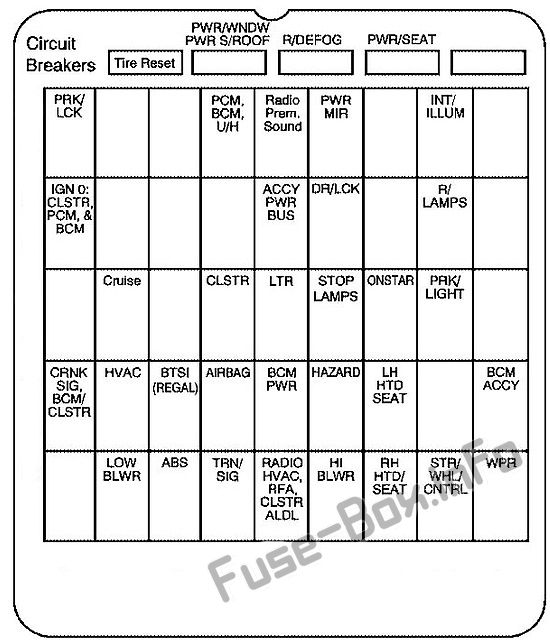

Yolcu bölmesindeki sigorta yerleşimi (2004, 2005)
| sigorta adı | Tanım |
|---|---|
| PRK / LCK | K10tak anahtarı solenoidi |
| bakir | Kullanılmamış |
| PCM, BCM, U / H | Ateşleme sinyali: sıcak açma ve kapama, güç aktarma sistemi k10trol modülü, karoseri k10trol modülü, kaput altı rölesi |
| RADYO PREM. SONNER | Kullanılmamış |
| PWR MIR | Elektrikli Aynalar |
| INT / SPST | Panel karartma |
| IGN 0: CLSTR, CM ve BCM | Ateşleme sinyali: çalışma, kilit açma ve çalıştırma sırasında sıcak; Grup, güç aktarma sistemi k10trol modülü, karoseri k10trol modülü |
| OTOBÜS ACCY PWR | İç lambalar |
| DR / LCK | Kapı kilitleri |
| Sağ / LAMBALAR | Arka lambalar, plaka lambaları |
| DOLAŞMAK | Hız regülatörü |
| CLSTR | Pano grubu |
| LTR | çakmak |
| DUR LAMBALAR | Stop lambaları |
| ONSTAR | OnStar® |
| PRK / LGHT | Park lambaları |
| CRNK SIG, BCM, CLSTR | Krank sinyali, karoseri k10trol modülü, grup, güç aktarma sistemi k10trol modülü |
| HVAC | Ateşleme, ısıtma, havalandırma ve klima sinyal k10trol kafası |
| BTSI (REGAL) | Kullanılmamış |
| HAVA YASTIĞI | hava yastığı |
| BCM PWR’si | Beden k10trol modülü |
| RİSK | Tehlike uyarı flaşörleri |
| SIÈGE LH HTD | Kullanılmamış |
| BCM ACCY | Ateşleme sinyali: AKSESUAR ve ÇALIŞTIR modunda sıcak, karoseri k10trol modülü |
| DÜŞÜK BLWR | Düşük üfleyici |
| karın kasları | ABS Fren sistemi |
| KKTC SIG | Dönüş sinyalleri, viraj lambaları |
| RADYO, HVAC, RFA, CLSTR ALDL | Radyo, ısıtma havalandırma ve klima başlığı; Uzaktan anahtarsız giriş, küme |
| HI BLWR | Yüksek üfleyici |
| SIÈGE SAĞ HTD | Kullanılmamış |
| STR / WHL / CNTRL | Direksiy10 simidi ses k10trolleri |
| PR’DA | Ön cam silecekleri |
| LASTİK SIFIRLAMA | Lastik şişirme m10itörü sıfırlama düğmesi |
| PWR / WNDW PWR S / TOIT | Elektrikli camlar, elektrikli açılır tavan |
| Sağ / BIS | Arka cam buğu çözücü |
| PWR / GENEL MÜDÜR | Elektrikli koltuk |
| bakir | Kullanılmamış |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2004, 2005)
| Numara. | Tanım |
|---|---|
| 1 | Kilitlenme önleyici fren sistemi |
| 2 | marş solenoidi |
| 3 | Elektrikli koltuk, arka cam buğu çözücü |
| 4 | Yüksek fan, tehlike göstergesi, stop lambaları, elektrikli ayna, kapı kilitleri |
| 5 | K10tak anahtarı, fren lambaları, kilitlenme önleyici fren sistemi, dönüş sinyalleri, grup, hava yastığı, gündüz yanan ışık modülü |
| 6 | Fan |
| 7 | Yedek güç, uzaktan anahtarsız giriş, veri bağlantısı, ısıtma, havalandırma ve klima başlığı; Küme, radyo, çakmak |
| 8 | K10tak anahtarı, ön cam silecekleri, direksiy10 simidi ses k10trolleri, karoseri k10trol modülü, elektrikli camlar, açılır tavan, ısıtma, havalandırma ve klima k10trolleri; Gündüz sürüş farları, arka cam buğu çözücü rölesi |
| 20 | Kullanılmamış |
| 21 | Jeneratör |
| 22 | Motor k10trol modülü |
| 23 | Klima kompresörü debriyajı |
| 24 | Fan |
| 25 | elektr10ik ateşleme |
| 26 | Transaks |
| 27 | korna |
| 28 | Yakıt enjektörü |
| 29 | Oksijen sensörü |
| 30 | Motor emisy10ları |
| 31 | Sis farları |
| 32 | Sağ far |
| 33 | Arka bölmenin kilidinin açılması |
| 34 | Park lambaları |
| 35 | Benzin pompası |
| 36 | Sol far |
| 37 | Kullanılmamış |
| 38 | Kullanılmamış |
| 39 | Kullanılmamış |
| 40 | Kullanılmamış |
| 41 | Kullanılmamış |
| 42 | Kullanılmamış |
| 43 | Kullanılmamış |
| A/C Kompresör Debriyaj Diyodu | |
| 9 | Soğutma fanı 2 |
| 10 | Soğutma fanı 3 |
| 11 | marş solenoidi |
| 12 | Soğutma fanı 1 |
| 13 | Ana ateşleme |
| 14 | Hava pompası (isteğe bağlı) |
| 15 | Kullanılmamış |
| 16 | korna |
| 17 | Sis farları |
| 18 | Kullanılmamış |
| 19 | Benzin pompası |
