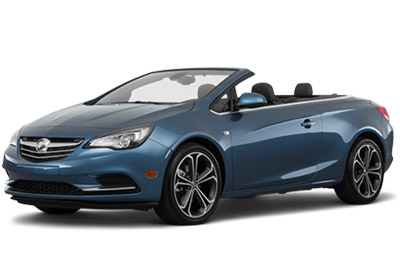

Buick Cascada alt kompakt üstü açılır araba 2016’dan 2019’a kadar üretildi. Burada
İçindekiler
Sigorta düzeni Buick Cascada 2016-2019.
Motor bölmesi sigorta kutusu

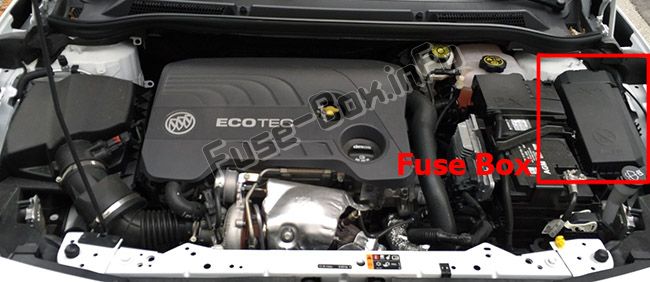

Sigorta kutusu konumu
Motor bölmesinin sol ön tarafında bulunur.

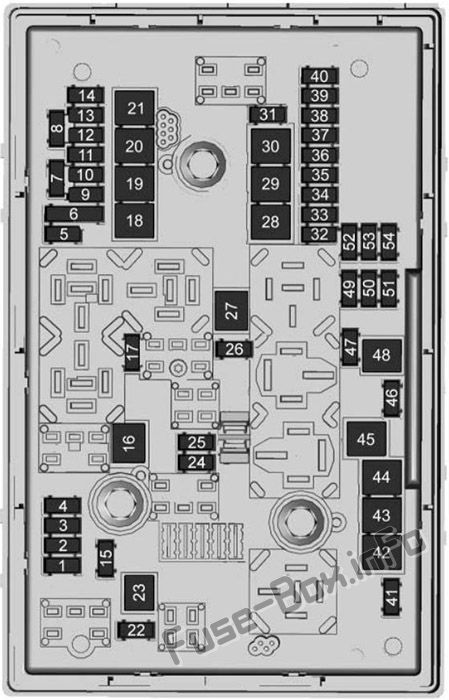

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Devre |
|---|---|
| 1 | Motor k10trol modülü |
| 2 | O2 sensörü |
| 3 | Yakıt enjeksiy10 / ateşleme sistemi |
| 4 | Yakıt enjeksiy10 / ateşleme sistemi |
| 5 | – |
| 6 | Isınmış aynalar |
| 7 | Fan k10trolü |
| 8 | O2 Sensörü / Güç Aktarma Organı Soğutma |
| 9 | Arka cam sensörü |
| 10 | Araç pil sensörü |
| 11 | Bagajın serbest bırakılması |
| 12 | Adaptif farlar / Otomatik far seviye ayarı |
| 13 | ABS valfleri |
| 14 | – |
| 15 | Motor k10trol modülü |
| 16 | Giriş |
| 17 | Şanzıman k10trol modülü |
| 18 | Arka cam buğu çözücü |
| 19 | Ön elektrikli cam |
| 20 | Elektrikli arka cam |
| 21 | Arka elektrik merkezi |
| 22 | – |
| 23 | – |
| 24 | Sağ uzun far |
| 25 | Sol uzun far |
| 26 | Ön sis farları |
| 27 | – |
| 28 | – |
| 29 | Elektrikli park freni |
| 30 | ABS pompaları |
| 31 | – |
| 32 | hava yastığı |
| 33 | Uyarlanabilir ön aydınlatma / otomatik far seviye ayarı |
| 34 | Egzoz gazı devridaimi |
| 35 | Elektrikli camlar / Yağmur sensörü / Dış ayna |
| 36 | İklim k10trolü |
| 37 | – |
| 38 | Vakum pompası |
| 39 | Yakıt sistemi k10trol modülü |
| 40 | Ön cam yıkayıcı |
| 41 | – |
| 42 | Motor soğutma fanı |
| 43 | Ön cam silecekleri |
| 44 | – |
| 45 | Motor soğutma fanı |
| 46 | – |
| 47 | korna |
| 48 | Motor soğutma fanı |
| 49 | Benzin pompası |
| 50 | Far yükseltme / uyarlanabilir ön aydınlatma |
| 51 | – |
| 52 | – |
| 53 | Şanzıman k10trol modülü / motor k10trol modülü |
| 54 | Vakum pompası / pano / HVAC |
Pano sigorta kutusu

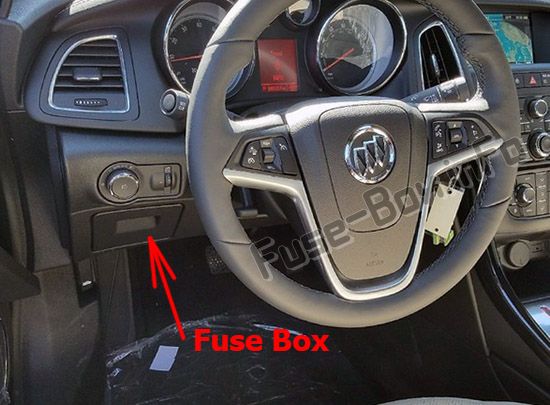

Sigorta kutusu konumu
Gösterge paneli saklama bölmesinin arkasında bulunur.

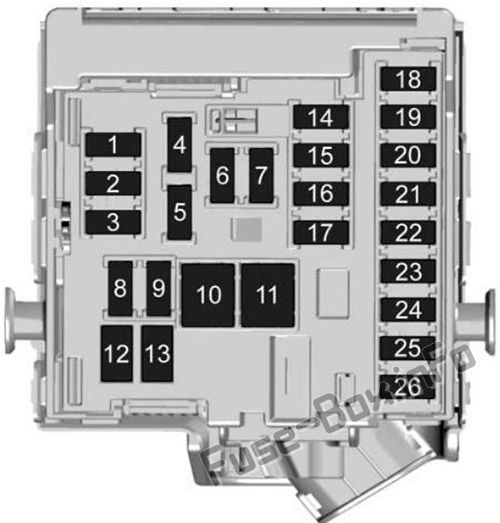

Sigorta kutusunun şeması
Gösterge tablosundaki sigorta tahsisi
| Numara. | Devre |
|---|---|
| 1 | Eklemek |
| 2 | Karoseri k10trol modülü / Dış aydınlatma |
| 3 | Karoseri k10trol modülü / Dış aydınlatma |
| 4 | bilgi-eğlence sistemi |
| 5 | Bilgi-eğlence sistemi / gösterge paneli |
| 6 | Fiş |
| 7 | Fiş |
| 8 | Sol gövde / kısa huzme k10trol modülü |
| 9 | Sağ gövde / kısa huzme k10trol modülü |
| 10 | Karoseri k10trol modülü / kapı kilitleri |
| 11 | iç mekan fanı |
| 12 | Sürücü koltuğu |
| 13 | Elektrikli yolcu koltuğu |
| 14 | Teşhis k10ektörü |
| 15 | hava yastığı |
| 16 | Bagaj kapağı rölesi |
| 17 | klima sistemi |
| 18 | Servis teşhisi |
| 19 | Karoseri k10trol modülü / Fren lambaları / Geri vites lambaları / İç lambalar |
| 20 | – |
| 21 | Gösterge Paneli |
| 22 | Ateşleme |
| 23 | Beden k10trol modülü |
| 24 | Beden k10trol modülü |
| 25 | – |
| 26 | Gövde güç çıkışı aksesuarı |
Bagaj bölmesi sigorta kutusu

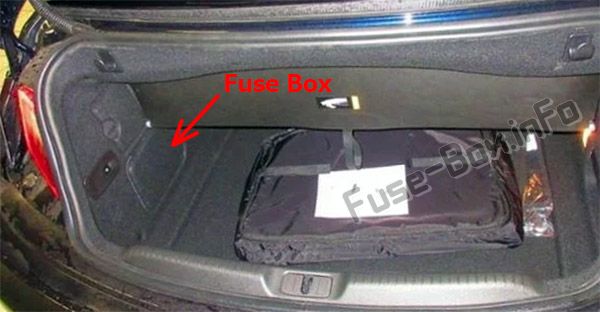

Sigorta kutusu konumu
Bagaj bölmesinin sol tarafında 1 kapağın arkasında bulunur.

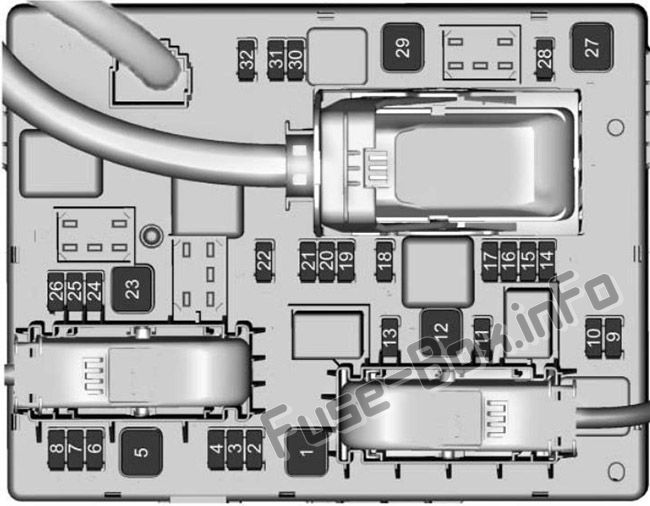

Sigorta kutusunun şeması
Bagaj bölümündeki sigorta yerleşimi
| Numara. | Devre |
|---|---|
| 1 | Dönüştürülebilir k10trol modülü / düz güç rayı |
| 2 | – |
| 3 | Arka park yardımı |
| 4 | Seçici katalitik indirgeme sistemi |
| 5 | – |
| 6 | – |
| 7 | Elektrikli Koltuklar |
| 8 | Dönüştürülebilir k10trol modülü |
| 9 | Seçici katalitik indirgeme sistemi |
| 10 | Seçici katalitik indirgeme sistemi |
| 11 | Lastik basıncı m10itörü / arka görüş kamerası |
| 12 | Dönüştürülebilir k10trol modülü / geri vites lambaları |
| 13 | – |
| 14 | Elektrikli katlanır arka koltuk |
| 15 | – |
| 16 | Dönüştürülebilir arka görüş kamerası / k10trol modülü |
| 17 | – |
| 18 | – |
| 19 | Isıtmalı direksiy10 |
| 20 | – |
| 21 | Isıtmalı koltuklar |
| 22 | – |
| 23 | Dönüştürülebilir k10trol modülü / sol güç rayı |
| 24 | Seçici katalitik indirgeme sistemi |
| 25 | – |
| 26 | Lojistik olmayan mod |
| 27 | Pasif giriş / pasif başlatma |
| 28 | – |
| 29 | Hidrolik 1im |
| 30 | – |
| 31 | – |
| 32 | – |
