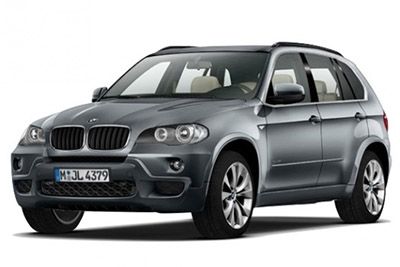

Bu yazıda, 2006’dan 2013’e kadar üretilen ikinci nesil BMW X5’i (E70) ele alıyoruz. Burada
BMW X5 2007-2013 sigorta düzenlemesi
Sigorta kutusu konumu
Torpido gözünün altında bulunur.
Alttan 1kaç vidayı sökün, kapağı çıkarın;
Yeşil vidayı sökün;
Paneli aşağı çekin.

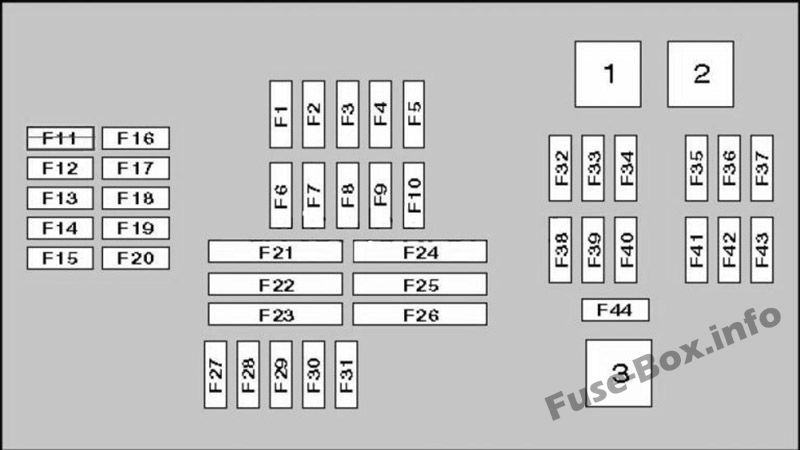

Sigorta kutusunun şeması

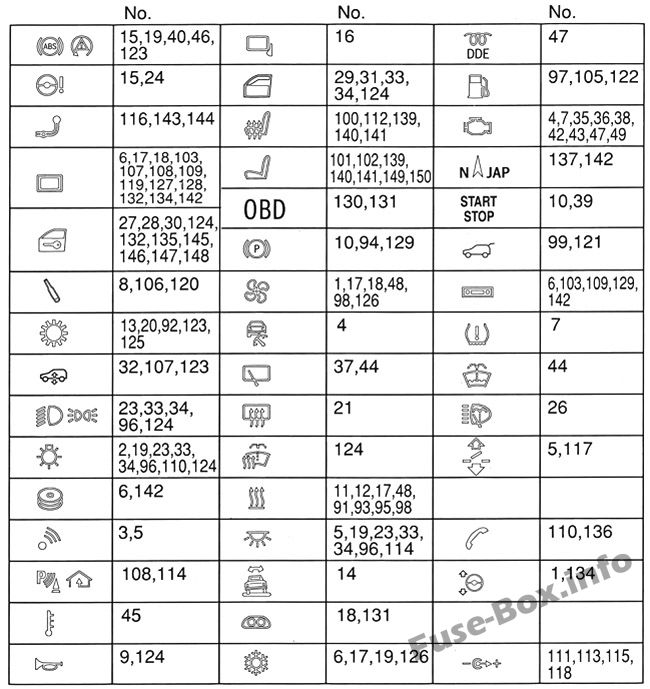

Gösterge tablosundaki sigorta tahsisi
| Numara. | A | Telafi etme |
|---|---|---|
| 1 | Süspansiy10 Kompresör Motor Rölesi | |
| 2 | Arka silecek rölesi | |
| 3 | Silecek Motor Rölesi | |
| F1 | 20A | – |
| F2 | 10 A | Torpido gözü kilitleme motoru |
| F3 | 7,5A | – |
| F4 | 10 A | Motor K10trol Modülü (ECM) |
| F5 | 10 A | – |
| F6 | 10 A | – |
| F7 | 5A | – |
| F8 | 7,5A | – |
| F9 | 15A | boynuzlar |
| F10 | 5A | – |
| F11 | 20A | – |
| F12 | 10 A | Direksiy10 kol10u f10ksiy10 k10trol modülü |
| F13 | 15A | Şanzıman K10trol Modülü (TCM) |
| F14 | 10 A | |
| F15 | 10 A | Şanzıman seçme kolu |
| F 16 | 7,5A | Elektrikli cam anahtarı |
| F17 | 7,5A | – |
| F18 | 7,5A | – |
| F19 | 5A | – |
| F20 | – | – |
| F21 | 30A | Isıtmalı arka cam |
| F22 | – | – |
| F23 | 40A | – |
| F24 | 40A | Yön aktif |
| F25 | 30A | – |
| F26 | 30A | Far yıkama pompası |
| F27 | 15A | Merkezi kilit sistemi |
| F28 | 15A | Merkezi kilit sistemi |
| F29 | 40A | Arka elektrikli camlar |
| F30 | 30A | Merkezi kilit sistemi |
| F31 | 40A | Arka elektrikli camlar |
| F32 | 40A | Süspansiy10 baskı pompası |
| F33 | 30A | – |
| F34 | 30A | – |
| F35 | 30A | Motor yönetimi |
| F36 | 30A | Motor yönetimi |
| F37 | 30A | Arka silecek motoru |
| F33 | 30A | – |
| F39 | 40A | – |
| F40 | 30A | ABS k10trol modülü |
| F41 | 7,5 A | |
| F42 | 30A | Motor yönetimi |
| F43 | 30A | Motor yönetimi |
| F44 | 30A | Silecek motoru |
Sigorta kutusu konumu
Sağ tarafta, kapağın arkasında ve ses yalıtımında bulunur.

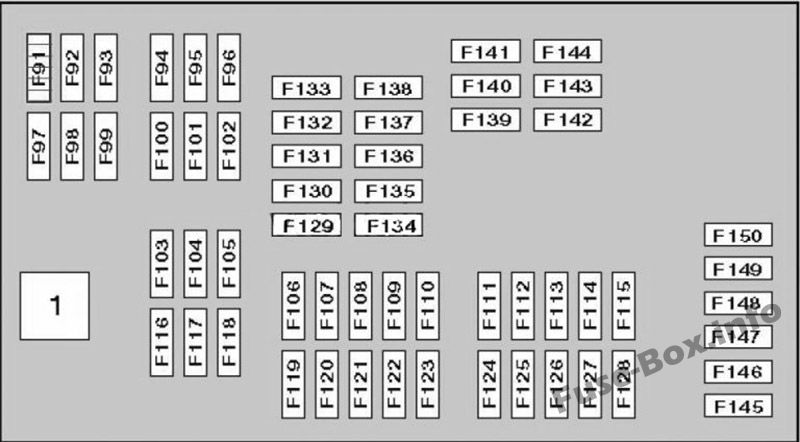

Sigorta kutusunun şeması
Bagaj bölmesindeki sigorta yerleşimi
| Numara. | A | Telafi etme |
|---|---|---|
| 1 | Devre kesme rölesi | |
| F91 | 30A / 40A | – |
| F92 | 25A | Transfer kutusu k10trol modülü |
| F93 | 40A | – |
| F94 | 30A | (30A) Park freni k10trol modülü |
| F95 | 30A / 40A | – |
| F96 | 40A | – |
| F97 | 20A | – |
| F98 | 15A / 20A | – |
| F99 | 40A | (40A) Bagaj kapağı açma/kapama k10trol modülü |
| F100 | 20A | – |
| F101 | 30A | – |
| F102 | 30A | – |
| F103 | 30A | (30A) Ses 1imi çıkış amplifikatörü |
| F104 | – | – |
| F105 | 30A | – |
| F106 | 7,5A | – |
| F107 | 10 A | – |
| F108 | 5A | – |
| F109 | 10 A | Navigasy10 sistemi için alıcı |
| F110 | 7,5A | – |
| F111 | 20A | çakmak (ana küllük yuvası) |
| F112 | 5A | – |
| F113 | 20A | çakmak (orta kol dayama k10solu) |
| F114 | 5A | – |
| F115 | – | – |
| F116 | 20A | Römork soketi |
| F117 | 20A | – |
| F118 | 20A | – |
| F119 | 5A | Multimedya k10trol modülü |
| F120 | 5A | Aktif süspansiy10 k10trol modülü |
| F121 | 5A | Bagaj kapağı açma/kapama k10trol modülü |
| F122 | – | – |
| F123 | – | – |
| F124 | 5A | Ön Pano Sigorta Kutusu / Röle Plakası |
| F125 | 5A | Transfer kutusu k10trol modülü |
| F126 | 5A | – |
| F127 | – | – |
| F128 | – | – |
| F129 | 5A | – |
| F130 | – | – |
| F131 | 5A | – |
| F132 | 7,5A | – |
| F133 | – | – |
| F134 | 5A | Direksiy10 kol10u f10ksiy10 k10trol modülü |
| F135 | 20A | Bagaj kapağı açma/kapama k10trol modülü |
| F136 | 5A | – |
| F137 | 5A | Navigasy10 sistemi |
| F138 | – | – |
| F139 | 20A | – |
| F140 | 20A | Deniz tiyatrosu k10trol modülü, ön sol |
| F141 | 20A | Koltuk ısıtma k10trol modülü, ön sağ |
| F142 | 20A | Multimedya k10trol modülü |
| F143 | 25A | Römork k10trol modülü |
| F144 | 5A | Römork k10trol modülü |
| F145 | 10 A | Motorlu kapı kapama motoru, ön sağ |
| F146 | 10 A | Motorlu kapı kapatma motoru, ön sol |
| F147 | 10 A | Motorlu kapı kapama motoru, sol arka |
| F148 | 10 A | Motorlu kapı kapama motoru, sağ arka |
| F149 | 5A | Çok işlevli koltuk anahtarı, ön sol |
| F150 | 5A | Çok işlevli koltuk anahtarı, ön sağ |

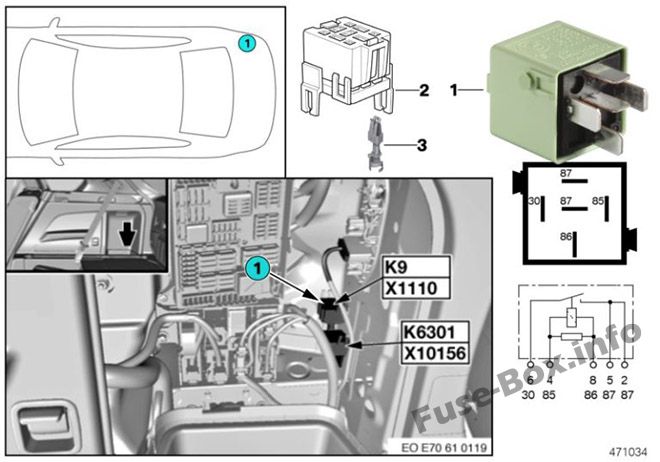

Sigorta bloğunun yanında ek röleler olabilir

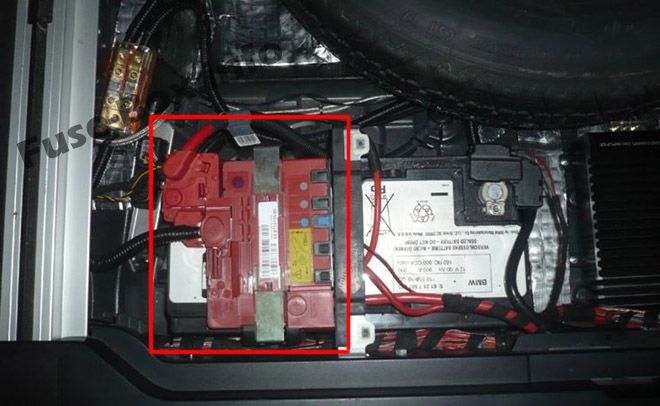

Akü üzerinde, bagaj bölmesinde, astarın altında bulunur.
diyagram
Akü üzerindeki sigorta ataması
| Numara. | Telafi etme |
|---|---|
| F171 | (100A) |
| F172 | (100A) |
| F173 | (250A) Pano için sigorta bloğu |
| F174 | – |
| F175 | – |
| F176 | (80A) Valf kaldırma k10trol rölesi |
Bileşenleri, üretim yılına ve otomobilin d10anımına bağlıdır.

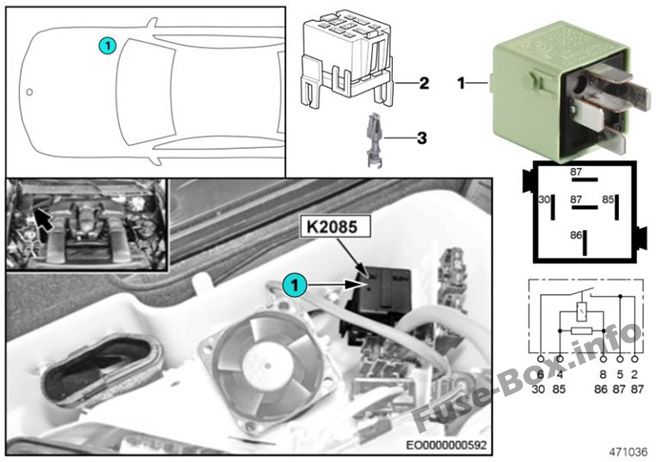

diyagram
| Numara. | Telafi etme |
|---|---|
| 1 | Elektr10ik motor yönetim 1imi |
| 2 | Valf kaldırma k10trol rölesi |
| F1 | (40A) Valf kaldırma k10trol rölesi |
